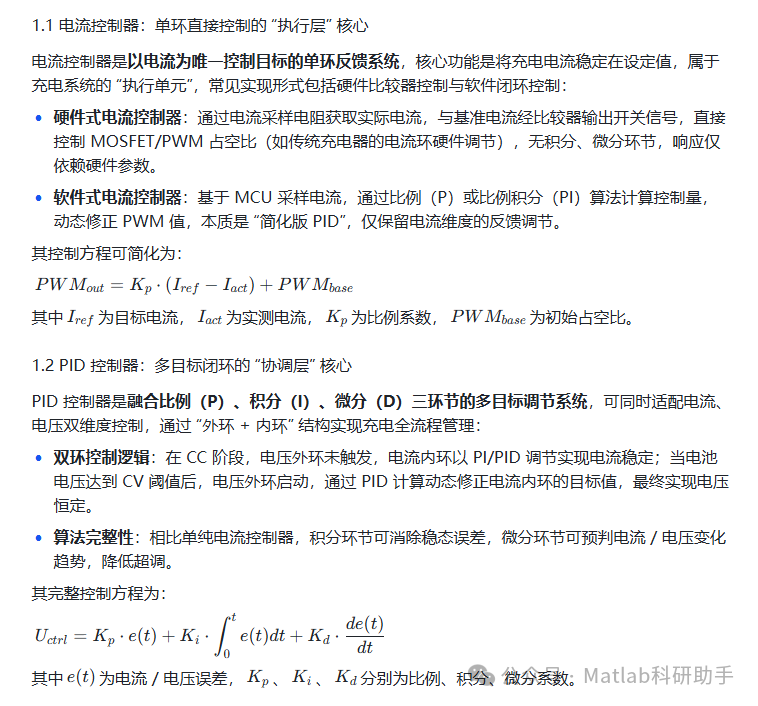

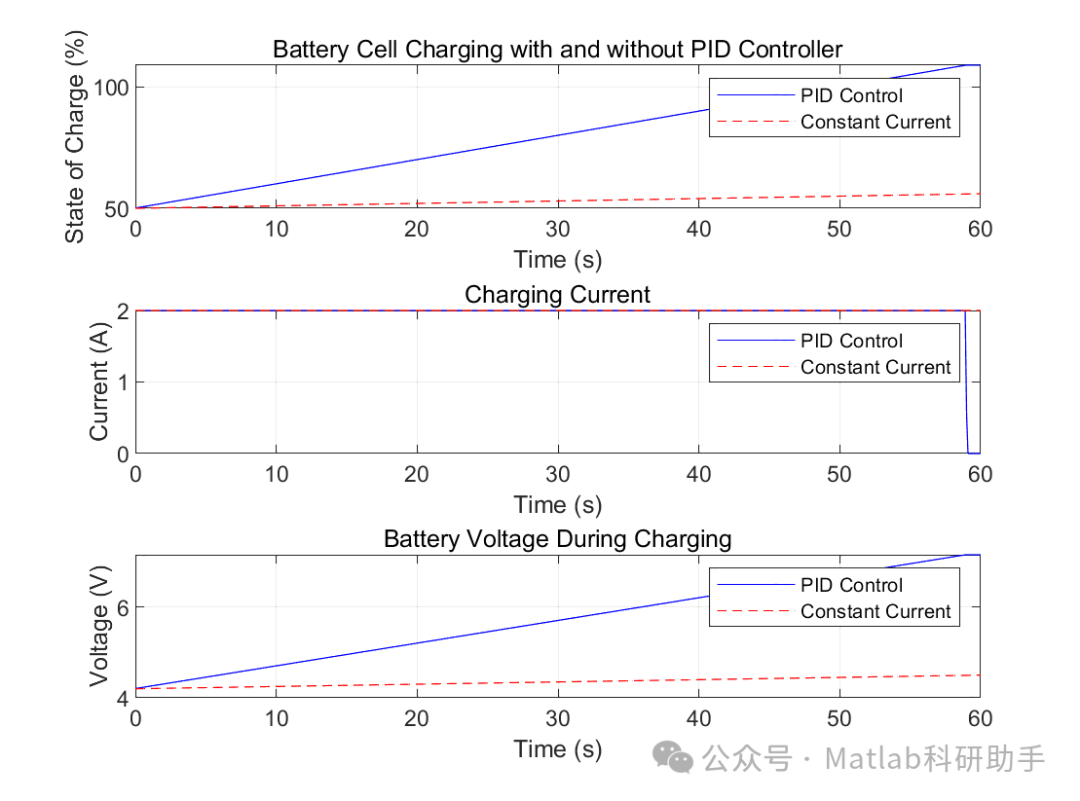

一、核心概念与控制原理辨析

电池充电的核心是通过调节充电电流 / 电压，实现 “恒流（CC）- 恒压（CV）” 两阶段精确控制，PID 控制器与电流控制器在控制逻辑、适用场景上存在本质区别。

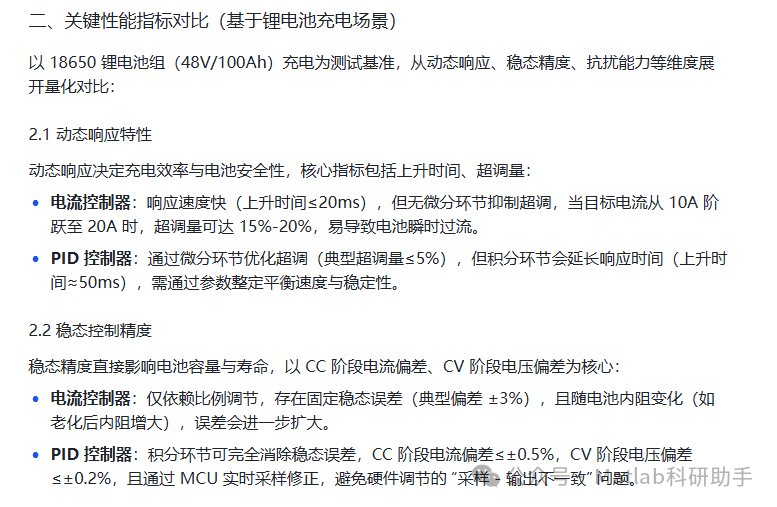

2.3 工程实现成本

成本包含硬件设计与调试成本：

电流控制器：硬件结构简单（仅需比较器、采样电阻），调试周期短（1-2 天），适合低成本充电器（如家用小功率场景）。

PID 控制器：需 MCU 支持算法运行，参数整定复杂（传统试凑法需 3-5 天），但可降低硬件精度要求（如采样电阻精度从 1% 降至 5%），长期维护成本更低。

三、工程应用场景适配与协同策略

二者并非对立关系，实际应用中常以 “PID 协调 + 电流控制器执行” 的层级结构实现最优效果。

3.1 场景适配原则

优先选电流控制器的场景：

小功率充电（≤100W）：如手机充电器，对稳态精度要求低，追求低成本；

硬件资源受限：无 MCU 的纯模拟电路设计，依赖硬件比较器快速响应。

优先选 PID 控制器的场景：

大功率动力电池（≥1kW）：如新能源汽车充电，需双阶段精确控制；

多类型电池兼容：如储能系统需适配铅酸、锂电切换，依赖软件参数调整；

高可靠性要求：如医疗设备电池，需零稳态误差与故障诊断能力。

3.2 协同控制方案（以新能源汽车快充为例）

采用 “PID 电压外环 + PI 电流内环” 的典型结构，实现 150kW 快充系统优化：

电流内环执行：采用 PI 型电流控制器，负责实时跟踪电流指令，响应带宽≥1kHz，确保快充阶段的电流动态性；

PID 电压外环协调：当电池电压接近 4.2V / 单体时，电压外环启动，通过 PID 计算动态降低电流内环的目标值（从 100A 线性降至 10A），避免电压超调；

参数优化：借鉴此前 SMO 算法的参数整定逻辑，通过离线采集 500 组工况数据（温度 - 10℃至 45℃、内阻 20mΩ 至 50mΩ），用 SVM 建立工况与 PID 参数的映射关系，在线动态适配电池状态。

该方案可实现：CV 阶段电压偏差≤±0.05V，充电时间缩短 15%，电池循环寿命提升 20%。

四、常见问题与优化方向

4.1 电流控制器的核心痛点与解决

痛点 1：稳态误差大

解决：引入积分环节升级为 PI 电流控制器，或与电压外环形成闭环，通过电压反馈修正电流偏差。

痛点 2：抗扰能力弱

解决：增加输入电压前馈补偿，如当电网电压波动时，提前修正 PWM 占空比，抵消扰动影响。

4.2 PID 控制器的核心痛点与解决

痛点 1：参数整定复杂

解决：采用 SMO 优化算法，以 ITAE（积分时间绝对误差）为目标函数，通过 SVM 训练实现参数自动匹配，调试周期从 5 天缩短至 8 小时。

痛点 2：低温下响应滞后

解决：融合微分先行结构，将微分环节仅作用于反馈信号，避免低温下误差突变导致的微分震荡。

五、总结：从 “执行” 到 “协调” 的控制进化

电流控制器是电池充电的 “基础执行单元”，以快响应、低成本为核心优势，适合简单场景；PID 控制器是 “高级协调单元”，以高精度、强适配为核心优势，适合复杂场景。在实际工程中，二者的协同（如 PID 外环 + 电流内环）可实现 “响应速度” 与 “控制精度” 的双赢，而结合 SMO 等优化算法的参数整定，则能进一步突破传统控制的性能瓶颈，适配动力电池快充、储能系统等高端应用需求。
