【无人机航线轨迹】模拟基于 3DRobotics ArduPilot 的四旋翼飞行器附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

随着无人机技术的飞速发展及其在各领域的广泛应用，对无人机飞行性能的精准预测和优化显得尤为重要。本文旨在深入探讨基于 3DRobotics ArduPilot 开源飞控系统的四旋翼飞行器航线轨迹模拟技术。通过对 ArduPilot 架构、姿态解算、导航控制等核心模块的分析，结合仿真平台的使用，实现对无人机在不同环境和任务下的飞行轨迹、姿态变化、速度控制等关键参数的精确模拟。研究成果不仅有助于工程师在实际飞行前验证和优化控制算法，降低试飞风险，还能为无人机系统的设计、开发和应用提供理论支持和实践指导。

引言

无人机（Unmanned Aerial Vehicle, UAV）作为一种集成了先进航空技术、通信技术和控制技术的智能飞行平台，已在农业植保、环境监测、物流运输、应急救援以及航拍测绘等多个领域展现出巨大的应用潜力。四旋翼无人机以其结构简单、操控灵活、垂直起降能力强等优点，成为当前无人机市场的主流。然而，无人机在复杂环境下执行任务时，其飞行性能和稳定性面临严峻挑战。为了确保飞行任务的成功与安全，在实际飞行前对无人机航线轨迹进行精确模拟，并通过仿真验证控制策略的有效性，已成为无人机研发过程中不可或缺的一环。

3DRobotics ArduPilot 作为一款成熟、稳定且功能强大的开源飞控系统，凭借其灵活的配置、丰富的传感器支持以及活跃的社区生态，被广泛应用于各类无人机平台，尤其是四旋翼无人机。ArduPilot 不仅提供了完善的飞行控制算法，还支持多种导航模式和任务规划功能。因此，以 ArduPilot 为基础进行无人机航线轨迹模拟，具有重要的理论意义和工程实践价值。

本文将详细阐述基于 ArduPilot 的四旋翼无人机航线轨迹模拟方法，从 ArduPilot 系统的核心组件入手，逐步深入到飞行器动力学模型、控制算法以及仿真环境的搭建。旨在为无人机研发人员提供一套系统化的仿真解决方案，以提升无人机系统的设计效率和飞行可靠性。

1. 3DRobotics ArduPilot 飞控系统概述

ArduPilot 是一个功能丰富的开源自动驾驶仪项目，最初由 3DRobotics 公司推广，现在由全球开发者社区共同维护。它支持多种飞行器类型，包括多旋翼（如四旋翼）、固定翼、旋翼机和无人车等。其核心优势在于其高度模块化的设计、强大的硬件兼容性以及开放的软件架构。

1.1 ArduPilot 架构

ArduPilot 的软件架构可以划分为多个层次，包括：

• 硬件抽象层 (HAL)

  ：负责与底层硬件（如传感器、电机驱动器、GPS 模块等）进行交互，屏蔽了硬件差异，为上层软件提供了统一的接口。

• 传感器管理层

  ：负责读取、融合和校准来自加速度计、陀螺仪、磁力计、气压计、GPS 等传感器的原始数据，为姿态解算和导航提供准确的状态信息。

• 姿态解算与估计 (AHRS/INS)

  ：利用卡尔曼滤波等先进算法，融合多传感器数据，实时估计飞行器的姿态（滚转、俯仰、偏航）和位置、速度信息。

• 导航与路径规划层

  ：负责根据预设的航点任务或遥控器指令，生成目标位置和速度，并规划出可行的飞行路径。

• 飞行控制层

  ：包含 PID 控制器等核心控制算法，根据姿态估计值和目标姿态值之间的误差，计算出发送给电机调速器 (ESC) 的 PWM 信号，从而控制电机的转速，实现飞行器的姿态和位置控制。

• 通信与地面站协议

  ：支持 Mavlink 协议，用于与地面站软件（如 Mission Planner, QGroundControl）进行数据交互，实现参数配置、任务规划、实时监控和飞行数据记录等功能。

1.2 核心模块功能

• 姿态解算

  ：ArduPilot 使用先进的融合算法，如扩展卡尔曼滤波器 (EKF)，来精确估计飞行器的实时姿态。这对于稳定飞行和执行复杂动作至关重要。

• 导航控制

  ：支持多种导航模式，包括定点、高度保持、航点飞行、循迹飞行等。用户可以通过地面站灵活设置飞行任务，无人机将自主完成。

• 安全机制

  ：内置多种安全机制，如低电量返航、失控保护、地理围栏等，确保无人机在异常情况下的安全。

2. 四旋翼飞行器动力学模型

进行精确的航线轨迹模拟，首先需要建立一个准确的四旋翼飞行器动力学模型。该模型描述了飞行器在受力情况下的运动规律。

2.1 坐标系定义

通常，我们定义两个主要的坐标系：

• 地球固定坐标系 (Earth-Fixed Frame, E-frame)

  ：通常选择 NED (North-East-Down) 坐标系，原点固定在地球上某一点，X 轴指向正北，Y 轴指向正东，Z 轴指向正下。

• 机体坐标系 (Body-Fixed Frame, B-frame)

  ：原点固定在飞行器质心，X 轴指向机头，Y 轴指向右翼，Z 轴指向机腹。

2.2 运动学方程

运动学方程描述了飞行器在两个坐标系之间的位置和姿态转换关系。

2.3 动力学方程

动力学方程基于牛顿-欧拉方程，描述了作用在飞行器上的力和力矩如何引起其线加速度和角加速度。对于四旋翼飞行器，主要受到的力包括：

• 重力

  ：恒定向下，作用于质心。

• 升力

  ：由四个旋翼产生，方向向上。每个旋翼产生的升力与电机转速的平方成正比。

• 阻力

  ：空气对飞行器的阻碍作用，通常与速度的平方成正比。

主要受到的力矩包括：

• 滚转力矩

  ：由左右两侧旋翼的升力差产生，控制飞行器左右倾斜。

• 俯仰力矩

  ：由前后两侧旋翼的升力差产生，控制飞行器前后倾斜。

• 偏航力矩

  ：由旋翼反作用扭矩和气动效应产生，控制飞行器绕垂直轴旋转。

通过建立详细的动力学模型，我们可以将电机的控制信号（PWM 信号）与飞行器的姿态、位置、速度等运动状态关联起来。

3. ArduPilot 控制算法简介

ArduPilot 的飞行控制核心是基于 PID（比例-积分-微分）控制器的串级控制系统。

3.1 姿态内环控制

姿态内环控制是最核心的部分，它负责快速稳定飞行器的姿态。通常采用三环 PID 控制：

• 角加速度环

  ：最内层，以目标角加速度为输入，输出电机控制量。

• 角速度环

  ：中间层，以目标角速度为输入，输出目标角加速度。

• 角度环

  ：最外层，以目标角度为输入，输出目标角速度。

通过这三个环的协同作用，ArduPilot 能够精确控制飞行器的滚转、俯仰和偏航角度，使其保持稳定或执行指定的姿态动作。

3.2 位置外环控制

位置外环控制负责控制飞行器的水平位置和高度。它通常接收来自导航模块的目标位置或速度，然后生成对应的目标姿态指令（如目标俯仰角、滚转角），传递给姿态内环执行。

• 水平位置控制

  ：通过控制飞行器的俯仰和滚转角度，使其产生水平加速度，从而改变水平位置。

• 高度控制

  ：通过控制四个旋翼的总升力，改变飞行器的垂直加速度，从而控制高度。

4. 航线轨迹模拟实现

航线轨迹模拟的实现通常需要一个仿真平台，该平台能够集成无人机动力学模型、ArduPilot 飞控算法以及外部环境模型。

4.1 仿真平台选择

常用的开源无人机仿真平台包括：

• SITL (Software In The Loop)

  ：ArduPilot 官方提供的软件在环仿真工具。它允许在没有真实硬件的情况下运行 ArduPilot 固件，并与仿真环境进行交互。SITL 可以与 FlightGear, X-Plane, Gazebo 等三维仿真软件配合使用，提供逼真的视觉效果。

• HITL (Hardware In The Loop)

  ：硬件在环仿真，将真实的 ArduPilot 飞控硬件接入仿真环境。这可以更真实地模拟飞控硬件在实际飞行中的表现。

本文主要关注 SITL 仿真。

4.2 仿真环境搭建

1. ArduPilot SITL 环境配置

   ：安装必要的依赖项，编译 ArduPilot 固件，并启动 SITL 仿真。

2. 仿真器连接

   ：将 SITL 连接到地面站软件（如 Mission Planner）。地面站将充当用户界面，用于参数配置、任务规划和实时监控。

3. 航点任务规划

   ：在地面站上，用户可以创建一系列航点，并设置每个航点的经纬度、高度、速度等参数，形成一条预设的航线。

4. 开始仿真

   ：启动仿真后，ArduPilot 固件将在模拟环境中运行，根据预设的航线任务，控制虚拟四旋翼飞行器进行飞行。

5. 数据记录与分析

   ：仿真过程中，可以记录飞行器的各项状态数据，包括位置、速度、姿态、电机转速、控制输出等。这些数据可以通过地面站或日志文件进行查看和分析。

4.3 模拟过程与参数分析

在模拟过程中，可以观察和分析以下关键参数：

• 轨迹跟踪精度

  ：飞行器实际飞行轨迹与预设航线之间的偏差。

• 姿态稳定性

  ：飞行器在飞行过程中姿态角的波动情况，反映控制系统的鲁棒性。

• 速度控制精度

  ：飞行器实际速度与目标速度的匹配程度。

• 能量消耗

  ：模拟飞行过程中的电机输出，估算能量消耗，为电池续航和载荷能力提供参考。

• 环境扰动影响

  ：通过在仿真环境中引入风力、气流等扰动，评估无人机在复杂环境下的抗干扰能力。

5. 应用与展望

基于 ArduPilot 的无人机航线轨迹模拟技术在无人机研发和应用中具有广泛的应用前景：

• 控制算法验证

  ：在实际飞行前，工程师可以通过仿真验证新的控制算法或参数调整的效果，减少试飞次数，节约成本。

• 任务规划优化

  ：对复杂的任务场景进行模拟，优化航线规划，确保任务的有效性和安全性。例如，在测绘任务中，可以通过仿真优化航线的覆盖率和重叠度。

• 故障诊断与安全评估

  ：在仿真中模拟各种传感器故障或执行器故障，评估无人机在故障情况下的响应，并设计相应的故障保护机制。

• 教育与培训

  ：为无人机爱好者、学生和专业人员提供一个安全、便捷的学习和实践平台，了解无人机的工作原理和操作方法。

• 协同控制研究

  ：在多无人机协同作业场景中，通过仿真研究多机之间的通信、协调和路径规划策略。

未来，随着人工智能和机器学习技术的发展，可以进一步将强化学习等技术应用于 ArduPilot 仿真环境，让无人机自主学习和优化飞行策略，以适应更加复杂和动态的环境。同时，虚拟现实 (VR) 和增强现实 (AR) 技术的结合，也将为无人机仿真提供更具沉浸感的体验。

结论

本文详细探讨了基于 3DRobotics ArduPilot 飞控系统的四旋翼无人机航线轨迹模拟技术。通过对 ArduPilot 架构、四旋翼动力学模型、控制算法以及仿真实现方法的阐述，展示了该技术在无人机研发过程中的重要价值。航线轨迹模拟不仅能够有效降低开发成本和风险，还能显著提升无人机系统的设计效率和飞行可靠性。随着无人机技术的不断进步，基于 ArduPilot 的仿真平台将继续发挥关键作用，为推动无人机在各领域的创新应用提供强有力的技术支撑。

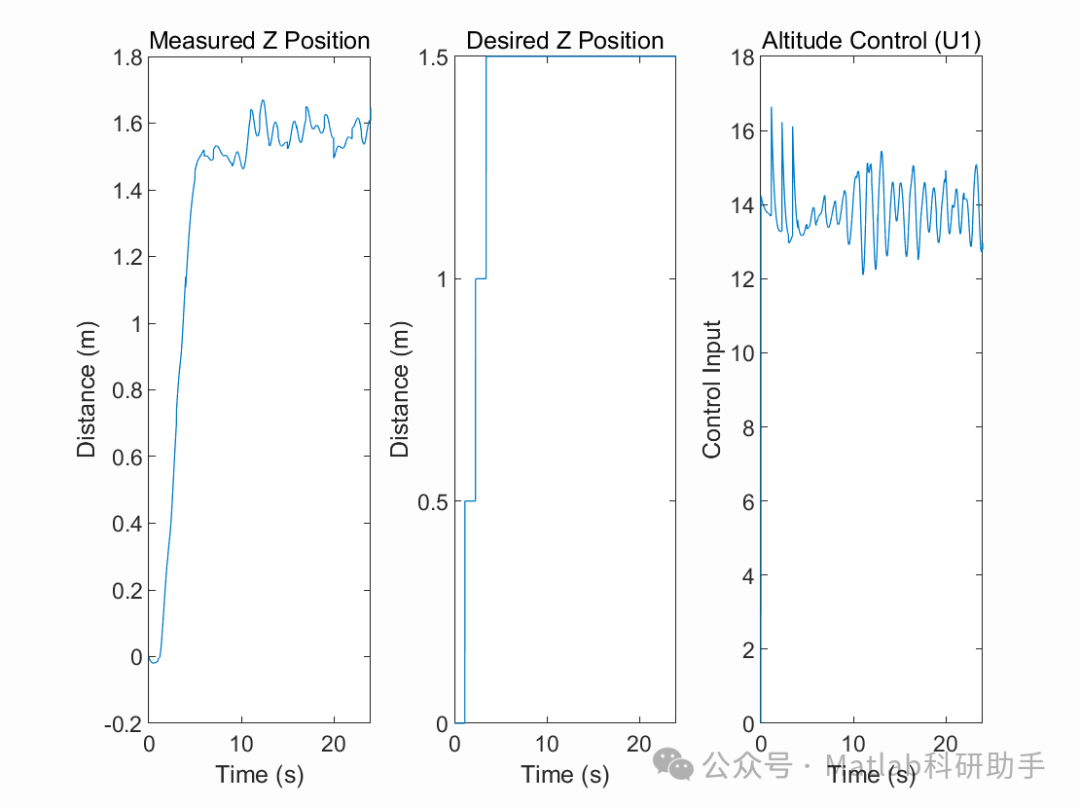

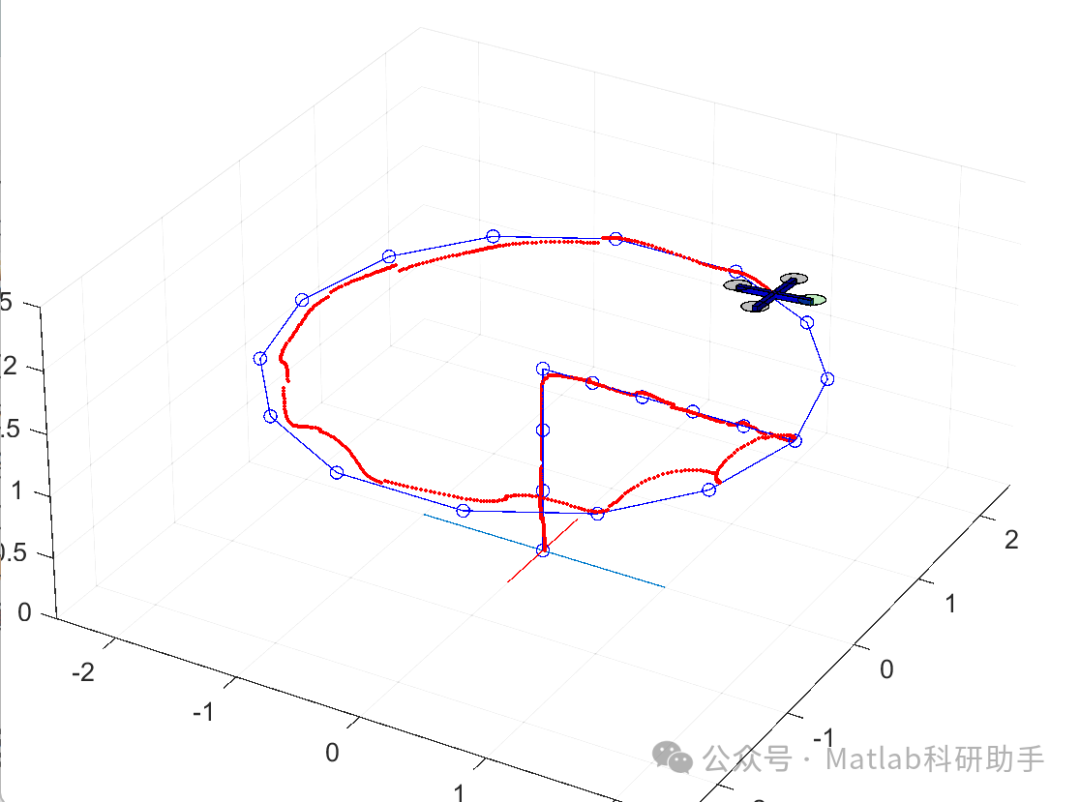

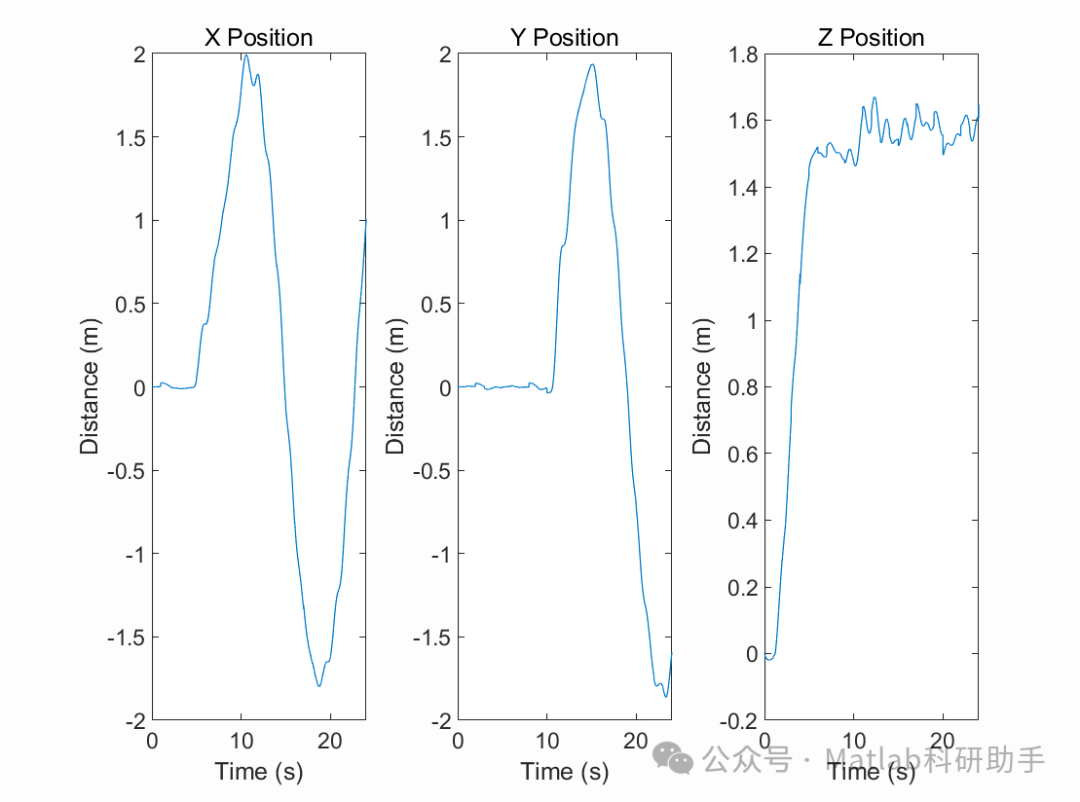

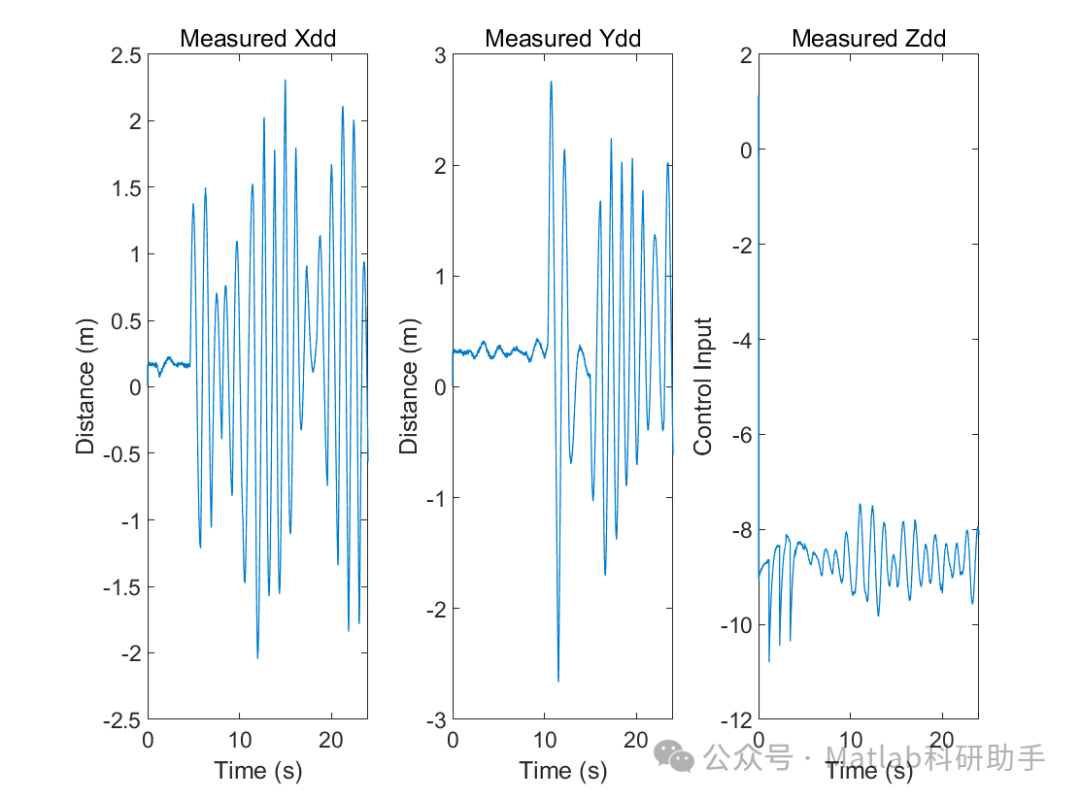

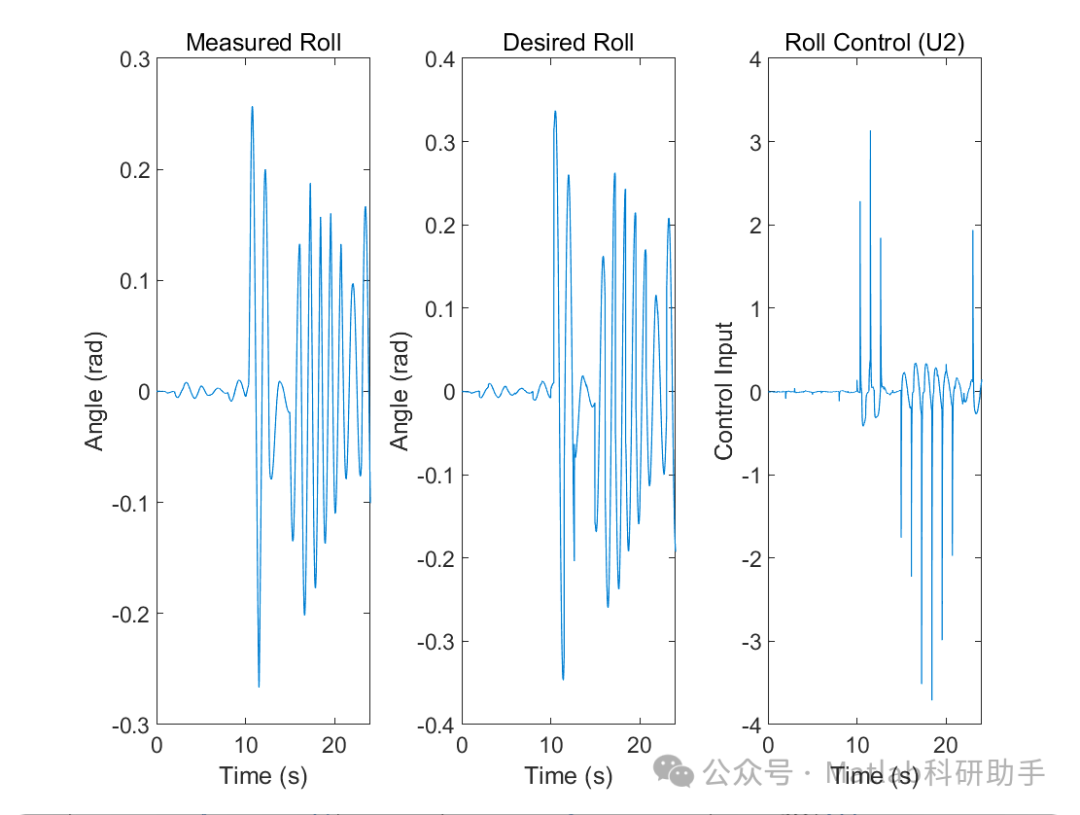

⛳️ 运行结果

🔗 参考文献

[1] 孟佳东,赵志刚.小型四旋翼无人机建模与控制仿真[J].兰州交通大学学报, 2013(1):5.DOI:10.3969/j.issn.1001-4373.2013.01.015.

[2] 陈雯雯,刘明,雷建和,等.基于Sigmoid函数的四旋翼无人机轨迹规划算法[J].控制工程, 2016(6):6.DOI:10.14107/j.cnki.kzgc.150007.

[3] 杨艳华,吕童,柴利.基于ESKF-MPC的四旋翼无人机轨迹跟踪控制[J].电子测量与仪器学报, 2022.DOI:10.13382/j.jemi.B2104717.
