航空航天结构的完整性对于飞行安全至关重要。结构健康监测（SHM）作为一种能够实时评估结构损伤的技术，受到了广泛关注。本文旨在探讨一种数据驱动的SHM方法，该方法利用选定位置的引导式兰姆波响应，实现对航空航天结构损伤位置和程度的原位评估。通过深入分析数据驱动方法的原理，结合兰姆波在结构中的传播特性，阐述了该技术在提高损伤检测效率、降低维护成本以及保障飞行安全方面的潜力。

引言

航空航天结构在服役期间，由于疲劳、腐蚀、冲击等多种因素的影响，不可避免地会产生损伤。这些损伤，无论是宏观裂纹还是微观缺陷，都可能导致结构承载能力的下降，甚至引发灾难性的事故。传统的损伤检测方法，如目视检查、超声检测、X射线检测等，通常需要停机拆卸，耗时耗力，且难以实现对损伤的实时监测和早期预警。因此，发展一种高效、精确、原位的结构损伤检测技术，对于保障航空航天飞行器的安全服役具有极其重要的意义。

近年来，结构健康监测（SHM）技术应运而生。SHM旨在通过集成在结构上的传感器网络，实时监测结构的状态变化，从而实现对损伤的早期发现和定位。其中，基于波传播理论的损伤检测方法，尤其是利用引导式兰姆波的SHM技术，因其对结构内部损伤敏感、传播距离远、能量衰减小等优点，已成为研究热点。

本文将重点探讨一种数据驱动的SHM方法，该方法将兰姆波传感技术与先进的数据分析算法相结合，以实现对航空航天结构损伤的精准评估。

兰姆波在结构损伤检测中的应用

兰姆波理论基础

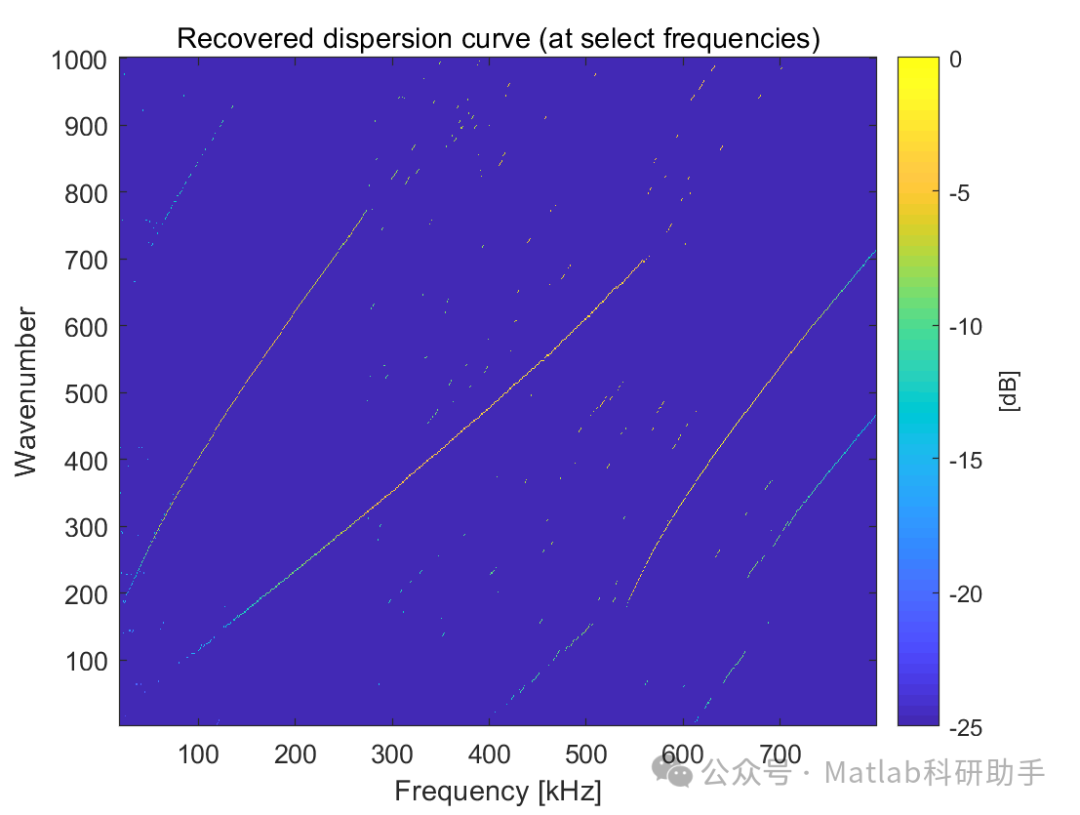

兰姆波是一种在薄板结构中传播的弹性波，具有频散特性，即其传播速度随频率变化。兰姆波主要有对称（S）模式和反对称（A）模式两种基本模式，每种模式又包含多个阶次。在损伤检测中，兰姆波对结构的几何形状、材料属性以及内部缺陷非常敏感。当兰姆波遇到损伤时，会发生散射、反射和模式转换，这些变化可以通过传感器接收到的信号进行捕捉和分析。

兰姆波损伤检测的优势

高灵敏度：
兰姆波对微小损伤和表面以下损伤具有较高的敏感性。
远距离传播：
兰姆波在薄板结构中传播距离远，可以覆盖较大的检测区域，减少传感器数量。
大面积覆盖：
通过合理布置传感器阵列，可以实现对整个结构的大面积监测。
实时监测潜力：
结合数据采集和处理系统，可以实现对结构损伤的实时或准实时监测。

兰姆波传感器的选择与布置

在实际应用中，常采用压电陶瓷（PZT）传感器作为兰姆波的激励器和接收器。PZT传感器具有响应速度快、体积小、易于集成等优点。传感器的布置方式对于损伤检测的精度和覆盖范围至关重要。通常采用环形、线性或网格状阵列布置，以实现多路径传播和损伤定位。

数据驱动的SHM方法

数据驱动方法的概念

数据驱动的SHM方法是指利用从结构中采集到的传感器数据，结合机器学习、深度学习、信号处理等先进算法，来学习结构在健康状态和损伤状态下的行为特征，进而对损伤进行识别、定位和量化。与传统的基于模型的方法相比，数据驱动方法不需要建立精确的结构物理模型，更适用于复杂结构的损伤检测。

数据采集与预处理

在数据驱动的SHM系统中，首先需要设计一套完善的数据采集方案。通过激励器产生兰姆波信号，并由接收器采集响应信号。采集到的原始数据可能包含噪声，需要进行预处理，例如滤波、去噪、信号平均等，以提高数据质量。

特征提取

特征提取是数据驱动SHM方法的关键步骤。从预处理后的信号中提取能够反映损伤信息的特征，是后续损伤识别的基础。常用的特征包括：

时域特征：
信号峰值、均方根（RMS）、能量等。
频域特征：
傅里叶变换（FFT）谱、功率谱密度（PSD）等。
时频域特征：
短时傅里叶变换（STFT）、小波变换（WT）等。
传播路径特征：
信号到达时间（TOA）、能量衰减等。

损伤识别与定位算法

在提取到有效的特征后，可以采用各种数据驱动算法进行损伤识别和定位：

机器学习算法：
- 支持向量机（SVM）：
  用于分类损伤类型或状态。
- 人工神经网络（ANN）：
  学习损伤与特征之间的非线性映射关系。
- K近邻（KNN）：
  基于相似度进行损伤分类。
- 决策树/随机森林：
  处理多特征分类问题。
深度学习算法：
- 卷积神经网络（CNN）：
  擅长处理图像数据或一维序列数据，可以直接从原始信号或时频图中学习损伤特征。
- 循环神经网络（RNN）/长短期记忆网络（LSTM）：
  适用于处理序列数据，可以捕捉时间相关的损伤特征。
损伤成像算法：
- 延时求和（DAS）：
  根据不同路径的信号到达时间差异进行损伤定位。
- 全聚焦（TFM）：
  通过对所有路径的信号进行聚焦处理，提高损伤成像分辨率。
- 逆散射算法：
  通过反演波在结构中的散射过程来重构损伤。

损伤程度评估

除了损伤定位，对损伤程度的量化评估同样重要。数据驱动方法可以通过训练模型，建立损伤特征与损伤尺寸或严重程度之间的关系。例如，可以利用回归算法来预测损伤的长度、深度或等效尺寸。

航空航天结构中的应用挑战与展望

应用挑战

复杂结构：
航空航天结构通常具有复杂的几何形状和多层复合材料，兰姆波在其中的传播特性复杂，给建模和信号分析带来挑战。
环境因素：
温度、湿度、载荷等环境变化会影响兰姆波的传播速度和信号特征，需要开发鲁棒的算法来抵消环境影响。
数据量大：
实时监测会产生海量数据，需要高效的数据存储、处理和分析平台。
小损伤检测：
对于航空航天领域至关重要的早期微小损伤的检测，需要更高的灵敏度和更精细的特征提取方法。
法规认证：
新型检测技术在航空航天领域的应用需要通过严格的适航认证，这要求技术具有高可靠性和可重复性。

展望

尽管存在挑战，数据驱动的SHM技术在航空航天领域仍展现出巨大的潜力：

多模态数据融合：
结合兰姆波与其他传感技术（如光纤布拉格光栅、电磁涡流等）的数据，实现多源信息融合，提高损伤检测的准确性和鲁棒性。
数字孪生：
将数据驱动的SHM技术与航空器的数字孪生模型相结合，构建全寿命周期的结构健康管理系统，实现预测性维护。
边缘计算与AI：
将数据处理和分析能力部署到传感器节点或边缘设备，实现实时决策和响应，减少数据传输延迟。
自适应与自学习系统：
开发能够根据结构状态和环境变化自适应调整检测参数和算法的SHM系统。
标准化与规范：
推动数据驱动SHM技术的标准化和规范化，加速其在航空航天工业中的广泛应用。

结论

数据驱动的SHM方法，特别是结合引导式兰姆波响应的技术，为航空航天结构的高效损伤检测提供了一条富有前景的途径。通过利用先进的数据分析和机器学习算法，该方法能够实现对损伤位置和程度的原位评估，从而显著提高损伤检测的效率和准确性，降低维护成本，并最终提升航空飞行器的安全性。虽然仍面临复杂结构、环境因素和法规认证等挑战，但随着人工智能和传感器技术的不断进步，数据驱动的SHM技术有望在未来的航空航天领域发挥越来越重要的作用，为航空航天结构的健康管理带来革命性的变革。
