🔥 内容介绍

电磁扭矩电机在现代工业，尤其是电液伺服阀中扮演着至关重要的角色。它们通过将电能转化为精确的机械扭矩，实现对流体流量和压力的精确控制。这种转换过程的瞬态响应特性，即电机在接收到电信号后，其扭矩输出随时间变化的动态行为，直接影响到整个伺服系统的性能、精度和稳定性。深入理解电磁扭矩电机的瞬态响应，对于优化伺服系统的设计、提高控制精度以及确保系统运行的可靠性具有深远的意义。

首先，电磁扭矩电机的基本工作原理是电磁感应和力学原理的结合。当电流流经电机线圈时，会在气隙中产生磁场。该磁场与永磁体或另一组线圈产生的磁场相互作用，产生电磁力，进而形成扭矩。扭矩的大小与电流强度和磁场强度成正比。在电液伺服阀中，电磁扭矩电机通常被设计为永磁动圈式或永磁动磁式，以实现较高的功率密度和响应速度。

瞬态响应是衡量电机性能的关键指标之一。它描述了电机从一个稳态工作点过渡到另一个稳态工作点时的动态过程。对于电磁扭矩电机而言，瞬态响应主要体现在以下几个方面：

响应时间：这是指电机从接收到电信号到其扭矩输出达到设定值（例如，最终稳态值的90%或95%）所需的时间。响应时间越短，意味着电机对控制信号的跟随能力越强，系统也就越灵敏。影响响应时间的因素包括电机的电感、电阻、转动惯量以及阻尼系数。较低的电感和转动惯量通常有助于缩短响应时间。

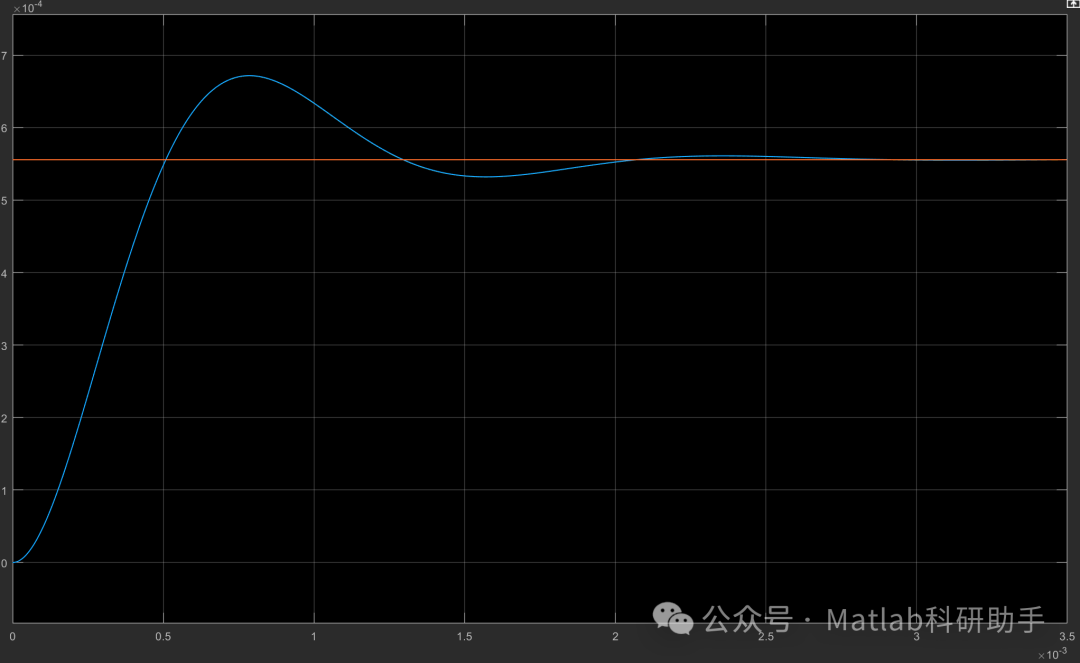

超调量：在瞬态响应过程中，扭矩输出可能会超过其最终稳态值，然后回落。这种超出量被称为超调量。过大的超调量可能导致系统振荡，甚至失稳。这通常与系统阻尼不足有关。
振荡次数与衰减速度：在达到稳态之前，扭矩输出可能会围绕最终稳态值进行几次振荡。振荡次数和衰减速度反映了系统的阻尼特性。理想情况下，系统应具有适当的阻尼，使振荡迅速衰减，避免长时间的震荡。
稳态误差：尽管瞬态响应主要关注动态过程，但它也与最终的稳态误差密切相关。一个良好的瞬态响应通常意味着更小的稳态误差，因为电机能够更精确地追踪控制信号。

影响电磁扭矩电机瞬态响应的因素是多方面的，主要包括电学参数、机械参数和磁学参数。

在电学方面，线圈的电阻和电感是关键。电阻会消耗能量，导致发热并影响效率；电感则会阻碍电流的瞬时变化，从而延长响应时间。为了获得更快的响应，通常需要设计具有较低电感和电阻的线圈。此外，电源电压的大小也直接影响电流的建立速度，从而影响响应时间。

在机械方面，转动惯量是主要的决定因素。转动惯量越大，电机加速或减速所需的力矩就越大，响应时间也就越长。因此，轻量化设计和优化转子结构是提高瞬态响应的有效途径。同时，摩擦和阻尼也会影响瞬态响应。适度的阻尼有助于抑制超调和振荡，但过大的摩擦会降低效率并影响响应速度。

在磁学方面，磁路的设计对电磁扭矩的产生效率和线性度至关重要。强磁场可以产生更大的扭矩，从而在相同电流下获得更快的响应。此外，磁滞和涡流效应也会对瞬态响应产生影响，尤其是在高频工作条件下。

为了优化电磁扭矩电机的瞬态响应，研究人员和工程师们采取了多种策略：

材料选择与结构优化：采用高性能永磁材料（如稀土永磁材料）可以提高磁场强度，进而增大扭矩密度。优化线圈绕组结构，减少电感和电阻，同时采用轻质高强度材料制造转子，以减小转动惯量。
驱动电路设计：采用PWM（脉宽调制）驱动技术，可以更精确地控制电流，并在一定程度上补偿电感的影响，从而提高响应速度。高压电源和电流源驱动也有助于加快电流建立。
控制算法改进：在闭环控制系统中，采用先进的控制算法（如PID控制、模糊控制、自适应控制等）可以有效地改善系统的瞬态响应特性，抑制超调，缩短调节时间，并提高稳态精度。
多物理场耦合分析：通过有限元分析（FEA）等数值模拟方法，可以对电机的电磁场、温度场和应力场进行耦合分析，从而更全面地理解各种因素对瞬态响应的影响，并指导优化设计。

总而言之，电磁扭矩电机的瞬态响应是其在电液伺服阀中能否发挥关键作用的核心性能指标。深入分析其影响因素，并采取有效的优化策略，对于提升整个伺服系统的动态性能、控制精度和鲁棒性具有不可替代的价值。随着工业自动化和精密控制技术的不断发展，对电磁扭矩电机瞬态响应的研究和优化将持续成为一个重要的研究方向，以满足日益增长的高性能需求。
