在机器人导航与定位领域，同步定位与地图构建（SLAM）是一项核心技术，它允许机器人在未知环境中同时确定自身位置并构建环境地图。磁场 SLAM 作为一种新兴的 SLAM 技术，利用环境中固有的或人工布置的磁场信息进行定位与地图构建，具有不受光照、遮挡影响等优势。将扩展卡尔曼滤波器（EKF）与高斯过程回归（GPR）相结合应用于磁场 SLAM 研究，能够有效提升系统的定位精度和地图构建质量。

相关技术基础

扩展卡尔曼滤波器（EKF）

卡尔曼滤波器是一种基于最小均方误差准则的递归估计算法，适用于线性系统的状态估计。然而，在实际的 SLAM 问题中，系统模型往往具有非线性特性，此时扩展卡尔曼滤波器便成为一种常用的解决方案。

EKF 通过对非线性系统模型在当前估计值处进行泰勒级数展开并忽略高阶项，将非线性系统近似为线性系统，然后应用标准卡尔曼滤波算法进行状态估计。其核心步骤包括预测和更新两个阶段：在预测阶段，根据系统的运动模型预测机器人的下一时刻状态；在更新阶段，结合观测模型，利用新的观测数据对预测状态进行修正，得到更精确的状态估计。

EKF 在处理非线性问题时具有计算量相对较小、实时性较好等优点，但由于其对非线性模型的近似处理，可能会引入一定的误差，尤其是在系统非线性较强的情况下，估计精度可能会受到影响。

高斯过程回归（GPR）

高斯过程回归是一种基于贝叶斯理论的非参数回归方法，它通过假设函数服从高斯过程来对未知函数进行建模和预测。高斯过程由均值函数和协方差函数（核函数）共同定义，其中协方差函数用于描述输入变量之间的相似性，进而刻画函数的平滑性和相关性。

在磁场 SLAM 中，环境磁场分布是一个复杂的空间函数，难以用简单的参数化模型进行准确描述。GPR 能够利用有限的磁场观测数据，对整个环境的磁场分布进行建模和预测，无需预先假设磁场分布的具体形式。通过 GPR 构建的磁场地图具有良好的泛化能力，能够在未观测到的位置进行较为准确的磁场强度预测。

GPR 的主要优势在于其能够提供预测结果的不确定性估计，这对于 SLAM 系统中的状态更新和决策具有重要意义。但 GPR 的计算复杂度较高，随着观测数据量的增加，其计算量会急剧增长，这在一定程度上限制了其在实时性要求较高的场景中的应用。

磁场 SLAM 的基本原理

磁场 SLAM 的基本思想是利用机器人携带的磁场传感器采集环境中的磁场信息，结合机器人的运动信息，同时估计机器人的位姿和环境磁场的空间分布。

环境中的磁场具有空间唯一性和稳定性（在短时间内），这使得磁场可以作为一种有效的环境特征用于定位。与视觉 SLAM、激光 SLAM 等传统 SLAM 技术相比，磁场 SLAM 不受光线、天气等因素的影响，在室内、地下等复杂环境中具有独特的优势。

磁场 SLAM 系统通常包括传感器模块（磁场传感器、里程计等）、状态估计模块和地图构建模块。其中，状态估计模块用于估计机器人的位姿，地图构建模块用于构建环境的磁场地图，二者相互依赖、相互更新。

EKF 与 GPR 结合用于磁场 SLAM 的研究思路

系统建模

• 状态模型：系统的状态变量包括机器人的位姿（位置和姿态）和磁场地图的相关参数。在利用 GPR 进行磁场地图构建时，磁场地图的参数可以通过 GPR 的核函数参数来表示。机器人的运动模型可以根据其运动特性（如轮式机器人、无人机等）进行建立，通常为非线性模型。

• 观测模型：观测模型描述了机器人在当前位姿下的磁场观测值与磁场地图之间的关系。利用 GPR 构建的磁场地图可以预测机器人在任意位姿处的磁场强度，将预测值与实际观测值进行比较，即可得到观测残差，用于 EKF 的更新阶段。

算法实现步骤

1. 初始化：对机器人的初始位姿和 GPR 的核函数参数进行初始化。初始位姿可以通过先验信息或其他定位方法获得，GPR 的核函数参数可以根据经验或通过优化算法进行初始设置。

1. 预测阶段：根据机器人的运动模型和上一时刻的状态估计，利用 EKF 的预测方程预测当前时刻的机器人位姿和状态协方差矩阵。

1. 磁场观测与 GPR 地图更新：机器人在当前位姿处采集磁场观测数据，将新的观测数据加入到 GPR 的训练集中，利用 GPR 对磁场地图进行更新，得到当前位置的磁场预测值和预测方差。

1. 更新阶段：将磁场观测值与 GPR 的预测值进行比较，计算观测残差和残差协方差，然后利用 EKF 的更新方程对预测的机器人位姿和状态协方差矩阵进行修正，得到当前时刻的最优状态估计。

1. 循环迭代：机器人不断运动并采集新的磁场数据，重复上述预测、观测与地图更新、更新步骤，实现机器人的实时定位和磁场地图的动态构建。

关键技术问题与解决方案

• GPR 计算复杂度问题：由于 GPR 的计算复杂度与观测数据量的平方成正比，随着 SLAM 过程的进行，数据量不断增加，会导致 GPR 的计算效率降低，影响系统的实时性。为解决这一问题，可以采用稀疏高斯过程回归（SGPR）等方法，通过选取少量的诱导点来近似高斯过程，在保证一定精度的前提下，显著降低计算复杂度。

• 系统非线性问题：尽管 EKF 能够处理一定程度的非线性问题，但在磁场 SLAM 中，机器人的运动模型和磁场观测模型可能具有较强的非线性，EKF 的线性化近似可能会引入较大的误差。针对这一问题，可以考虑采用无迹卡尔曼滤波器（UKF）等更先进的非线性滤波算法，UKF 通过选取一组 sigma 点来近似状态的概率分布，避免了对非线性模型的线性化处理，在处理强非线性问题时具有更好的性能。

• 磁场干扰问题：环境中的磁场可能会受到电机、金属物体等因素的干扰，导致磁场观测数据存在噪声和偏差，影响 SLAM 系统的精度。为减少磁场干扰的影响，可以在传感器选型时选择抗干扰能力较强的磁场传感器，同时采用数据预处理方法（如滤波、异常值检测等）对观测数据进行净化。

研究意义与应用前景

将扩展卡尔曼滤波器与高斯过程回归相结合应用于磁场 SLAM 研究，不仅为磁场 SLAM 提供了一种新的技术方案，有助于提升系统的定位精度和地图构建质量，而且丰富了 SLAM 技术的研究内容。

该研究在多个领域具有广阔的应用前景：在室内导航领域，可用于商场、办公楼等大型室内场所的机器人自主导航；在地下工程领域，可用于隧道、矿井等环境中的设备定位与导航；在军事领域，可用于无人作战平台在复杂电磁环境中的隐蔽导航等。

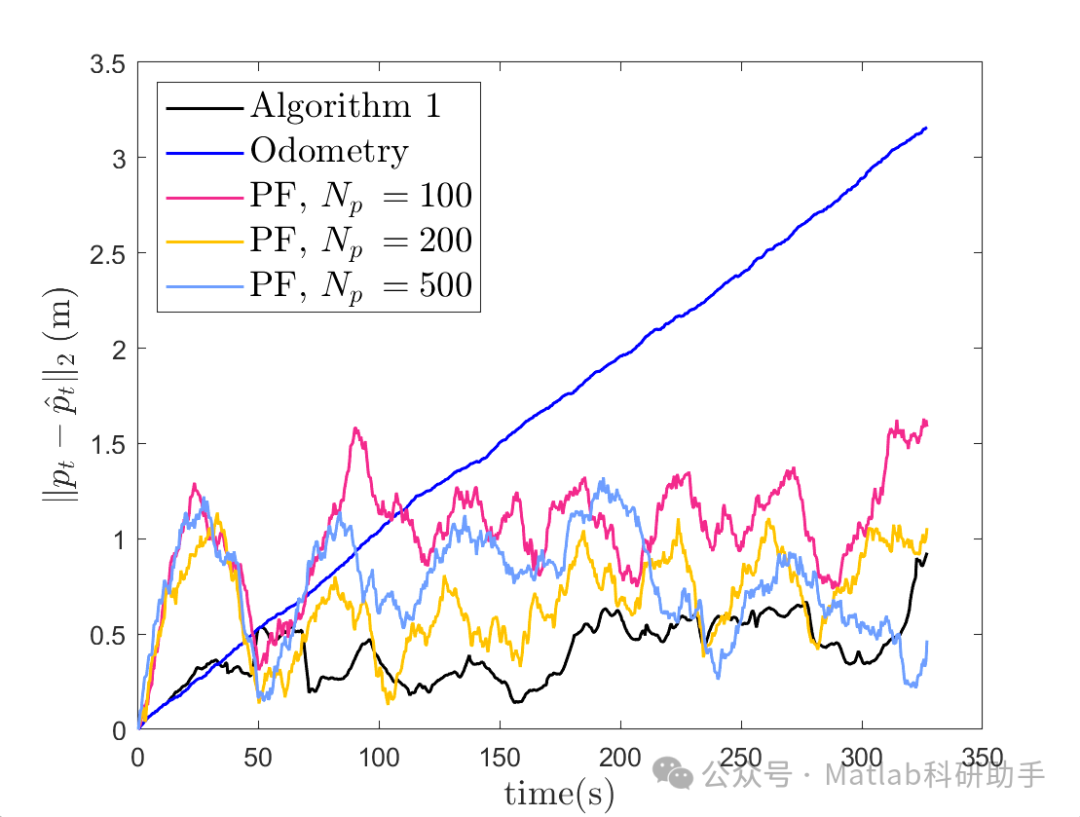

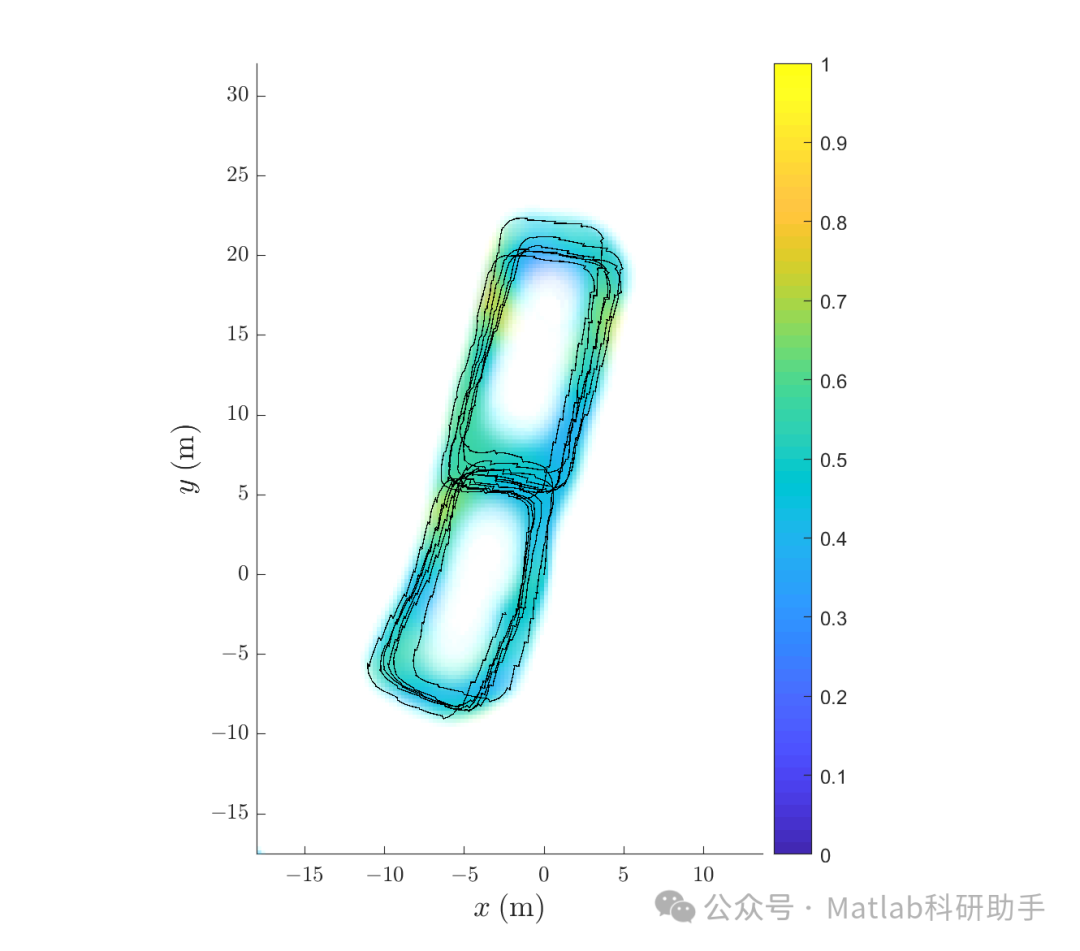

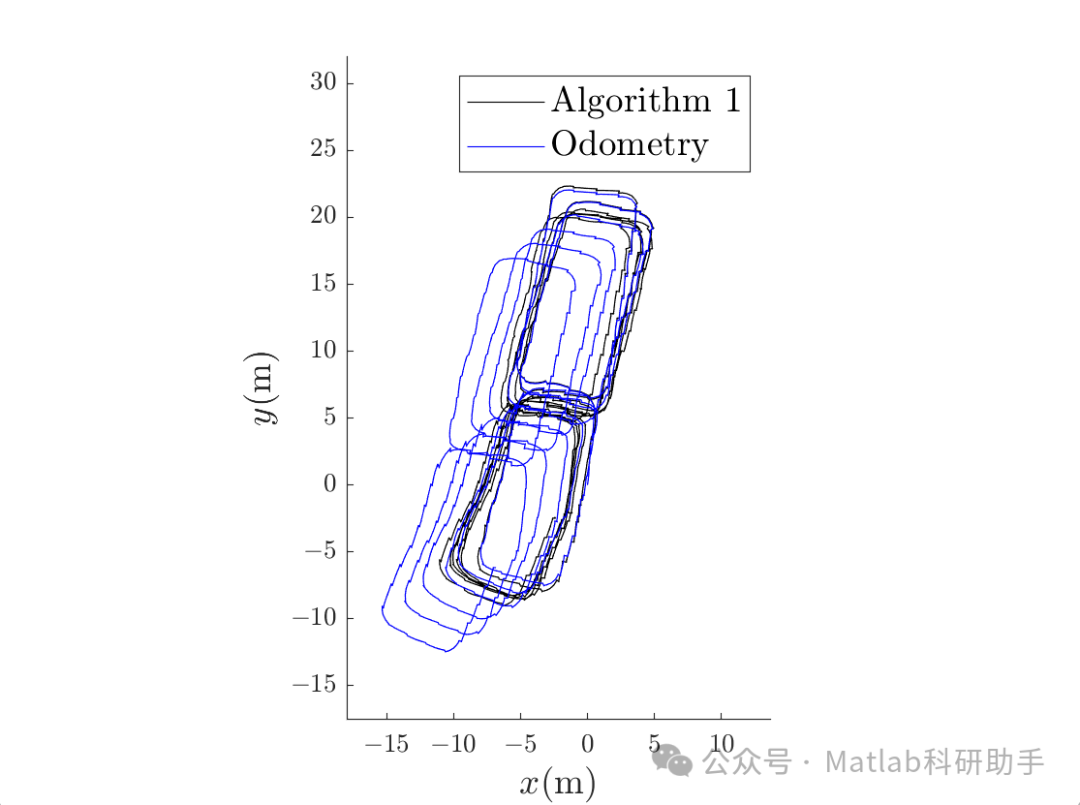

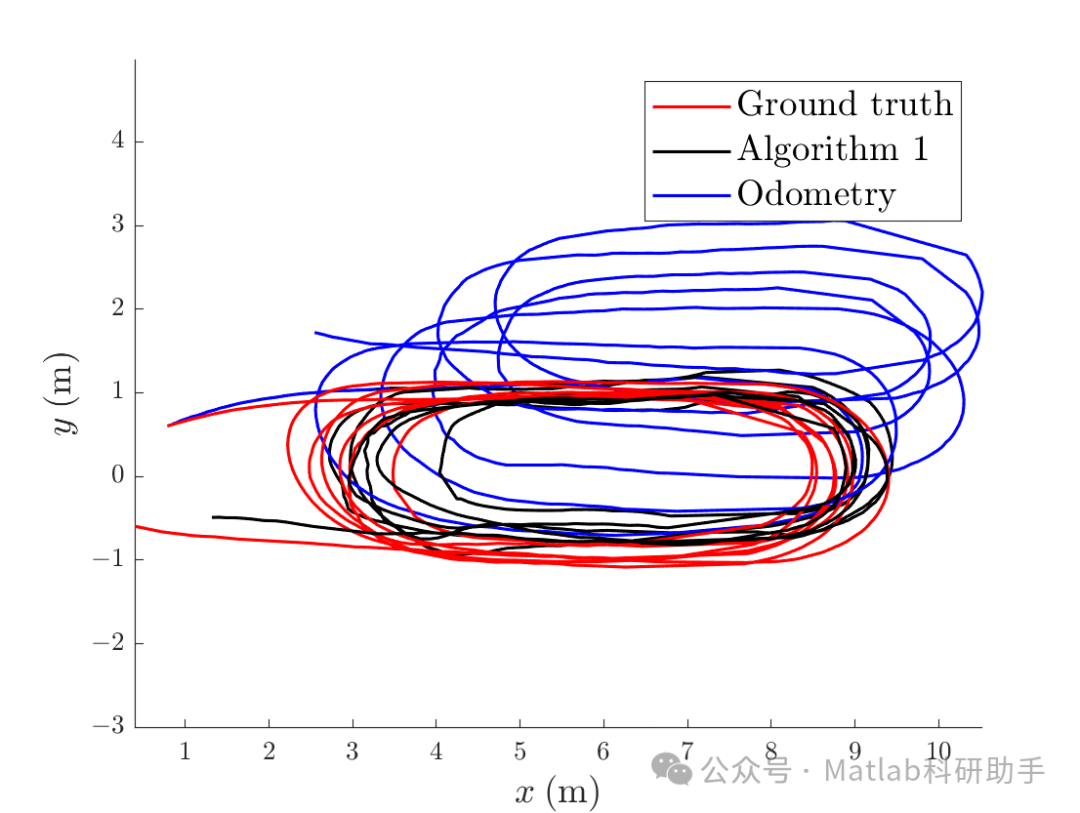

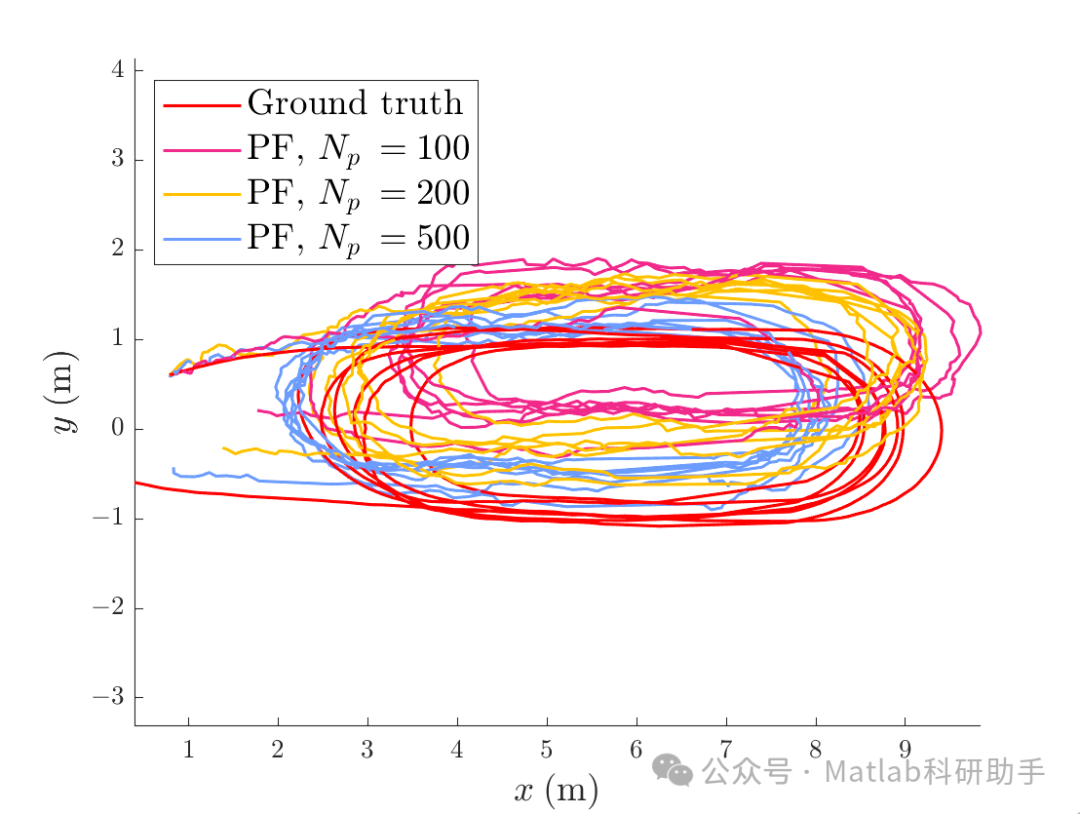

⛳️ 运行结果

🔗 参考文献

[1] 薛锋,刘忠,石章松.粒子滤波器在机动目标被动跟踪中的应用[J].数据采集与处理, 2007, 22(2):4.DOI:10.3969/j.issn.1004-9037.2007.02.020.

[2] 黄旭,王常虹,伊国兴,等.利用磁强计及微机械加速度计和陀螺的姿态估计扩展卡尔曼滤波器[J].中国惯性技术学报, 2005, 13(2):5.DOI:10.3969/j.issn.1005-6734.2005.02.007.

[3] 薛亮,苑伟政,常洪龙,等.用于微小型飞行器姿态估计的四元数扩展卡尔曼滤波算法(英文)[J].纳米技术与精密工程, 2009, 7(2):163-167.
