🔥 内容介绍

随着电动汽车（EV）渗透率的快速提升，续航焦虑与充电耗时成为制约行业发展的关键瓶颈。电池换电站作为 “车电分离” 模式的核心载体，通过快速更换满电电池替代传统充电，可将用户等待时间缩短至 5-10 分钟，显著提升补能效率。换电站的选址与定容（即确定服务半径、电池储备量、换电通道数量）直接影响服务质量、运营成本与投资回报，是换电网络规划的核心问题。其优化需综合考虑交通流量、用户分布、电网约束、电池特性等多维度因素，通过量化建模实现 “以需定站、以站优容” 的科学决策。

一、换电站选址的关键影响因素与约束条件

（一）用户需求分布特征

换电站的服务对象包括私家车、出租车、物流车等，不同类型用户的换电需求存在显著差异：

• 空间分布：私家车换电需求集中在居民区、商圈、办公区周边；出租车需求多分布于交通枢纽（如机场、火车站）和运营热点区域；物流车则聚焦于物流园区与城市配送路线沿线。可通过用户 GPS 轨迹数据、充电记录等构建需求密度热力图，识别高需求节点。

• 时间规律：私家车换电高峰通常为工作日 18:00-20:00 及周末；出租车高峰为早高峰（7:00-9:00）和晚高峰（17:00-19:00）；物流车则多在凌晨或午间进行补能。选址需结合时段需求强度，避免高峰时段服务能力不足。

（二）交通与地理约束

1. 可达性：换电站应位于主干道或次干道沿线，距离交叉口≥50 米，确保车辆进出安全；同时需满足消防规范（如与居民区的安全距离）和土地利用规划（避开生态保护区、历史街区等）。

1. 服务半径：根据车型续航里程确定合理服务范围，私家车换电站服务半径通常为 3-5 公里，出租车换电站可缩小至 2-3 公里（因日均行驶里程更高）。过密会导致资源浪费，过疏则增加用户绕行成本。

（三）电网接入条件

换电站的电池充电过程会产生较大负荷（单站峰值功率可达 500kW 以上），选址需考虑：

• 周边配电网容量：避免接入薄弱电网导致电压偏差超标（需满足 ±7% 国标要求）；

• 接入成本：优先选择靠近变电站或大容量线路的地块，降低电网改造费用；

• 可再生能源接入：鼓励与光伏停车场、风电微网结合，实现绿电充电，降低碳足迹。

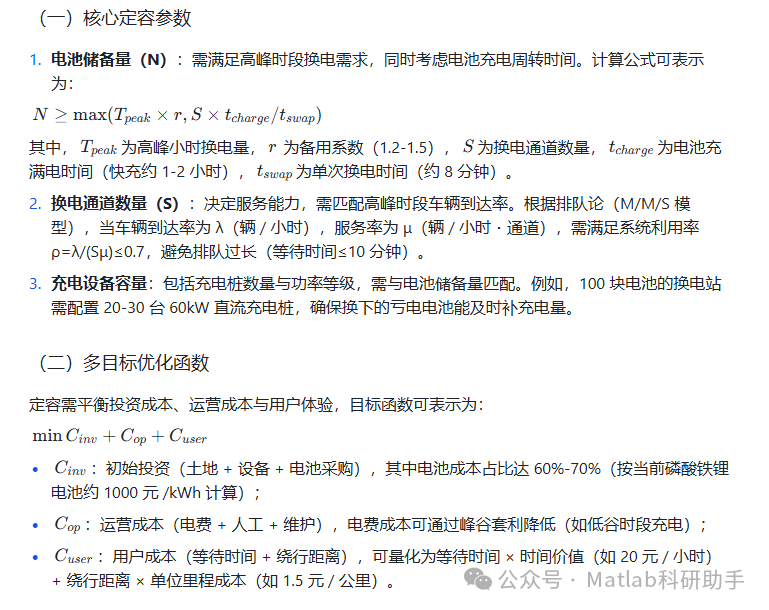

二、换电站定容的核心参数与优化目标

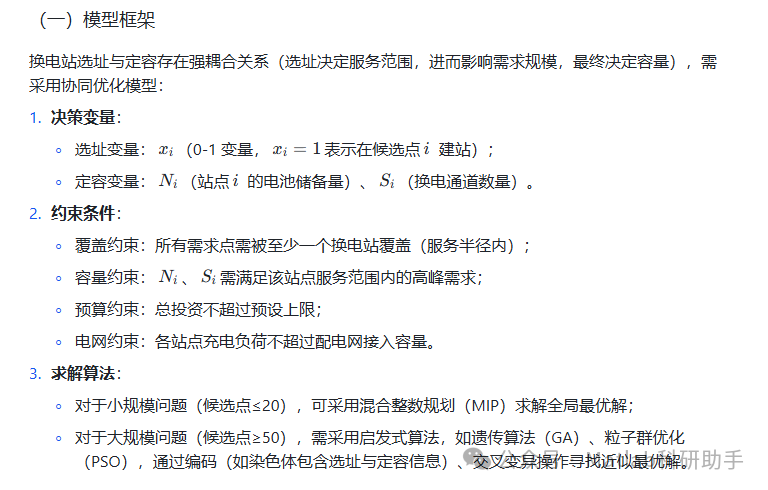

三、选址与定容的协同优化模型

四、实际应用中的挑战与对策

（一）动态需求适应

用户换电需求随时间（如季节、政策）动态变化，需建立弹性定容机制：

• 短期：通过电池调度（如高峰时段从其他站点调运满电电池）应对波动；

• 长期：预留扩容空间（如设计可扩展的换电通道、充电桩容量），避免一次性投资过大。

（二）电池标准化与兼容性

不同车企的电池规格（尺寸、接口、通信协议）差异导致换电站兼容性不足，对策包括：

• 推动行业标准统一（如中国换电联盟制定的通用电池标准）；

• 采用模块化设计（如适配不同车型的换电机器人），提升站点通用性。

（三）经济性平衡

换电站投资回收期较长（当前约 5-8 年），需通过商业模式创新改善经济性：

• 电池租赁：用户购买车辆时无需购买电池，降低购车成本，同时换电站获得稳定租金收入；

• 电网辅助服务：利用储备电池参与调频、调峰，获取额外收益（如江苏某换电站通过储能调频年化收益增加 200 万元）。

五、未来发展趋势

1. 与城市交通网络融合：换电站将嵌入停车场、加油站、高速服务区等，形成 “多场景融合” 的补能网络，如中国石化计划 2025 年建成 5000 座换电站。

1. 数字孪生技术应用：构建换电站数字孪生体，实时模拟车流、电池状态、电网负荷，实现动态选址与容量调整。

1. 低碳导向优化：在模型中纳入碳成本（如碳排放权交易价格），优先选择低碳区域建站，推动换电网络与 “双碳” 目标协同。

总结

电动汽车电池换电站的选址与定容是一项多目标、多约束的系统优化问题，需在用户需求、交通条件、电网能力、经济成本之间寻找平衡点。通过协同优化模型与智能算法，可实现换电站布局的科学性与容量配置的合理性，为用户提供高效补能服务的同时，保障运营方的投资效益。随着技术进步与模式创新，换电站将成为新能源汽车基础设施的重要组成部分，推动交通领域的全面电动化转型。

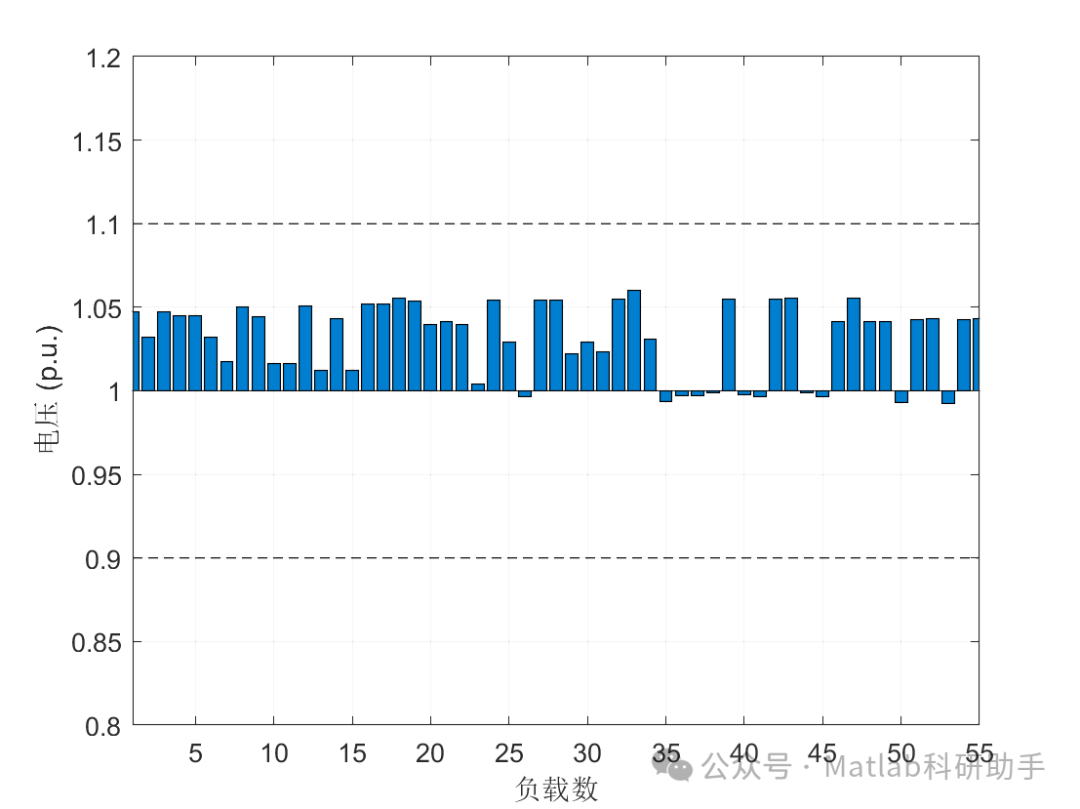

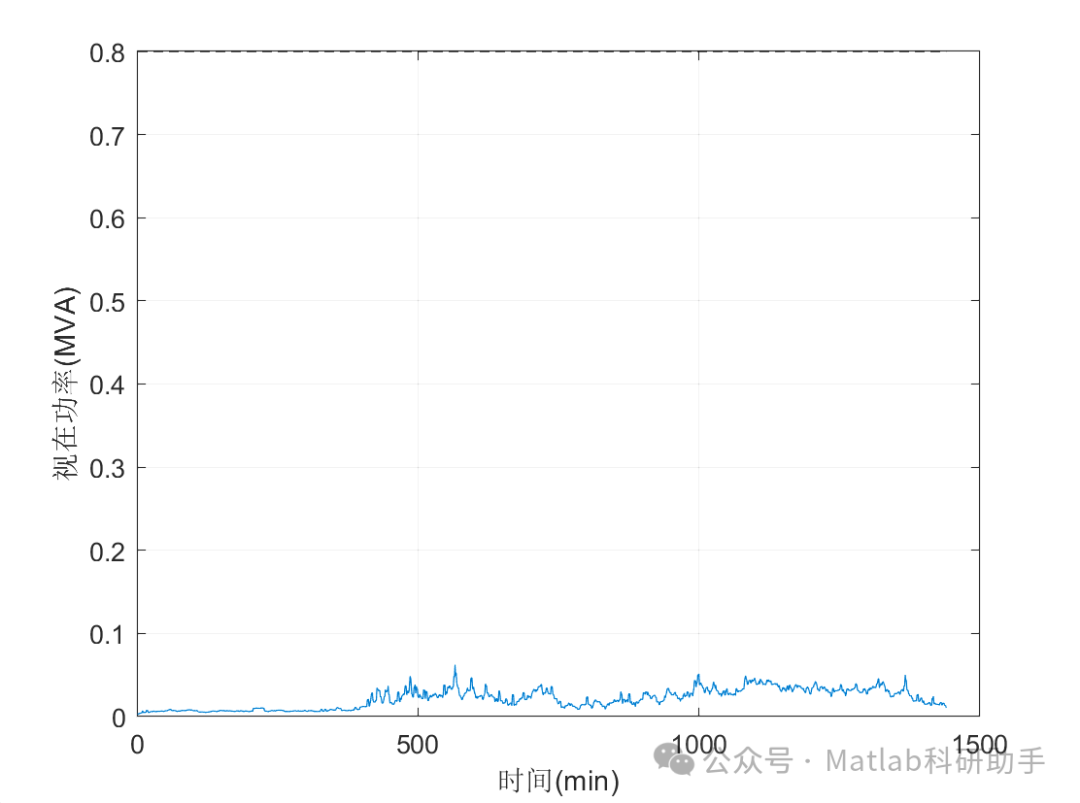

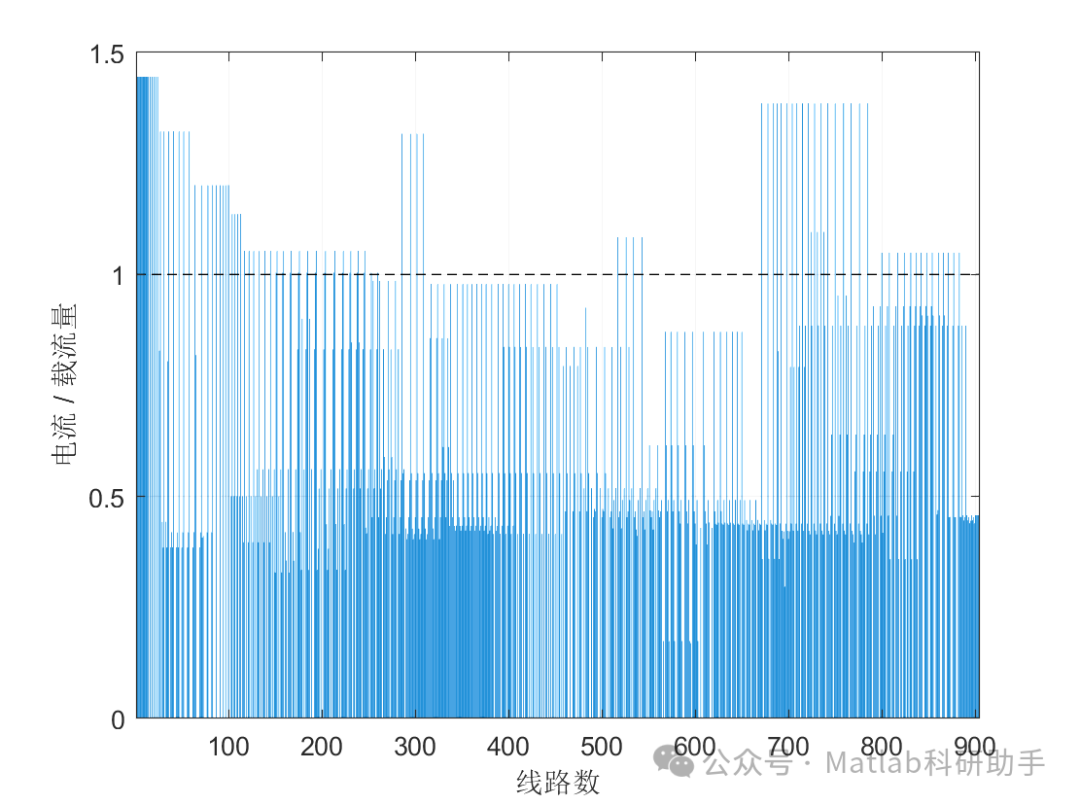

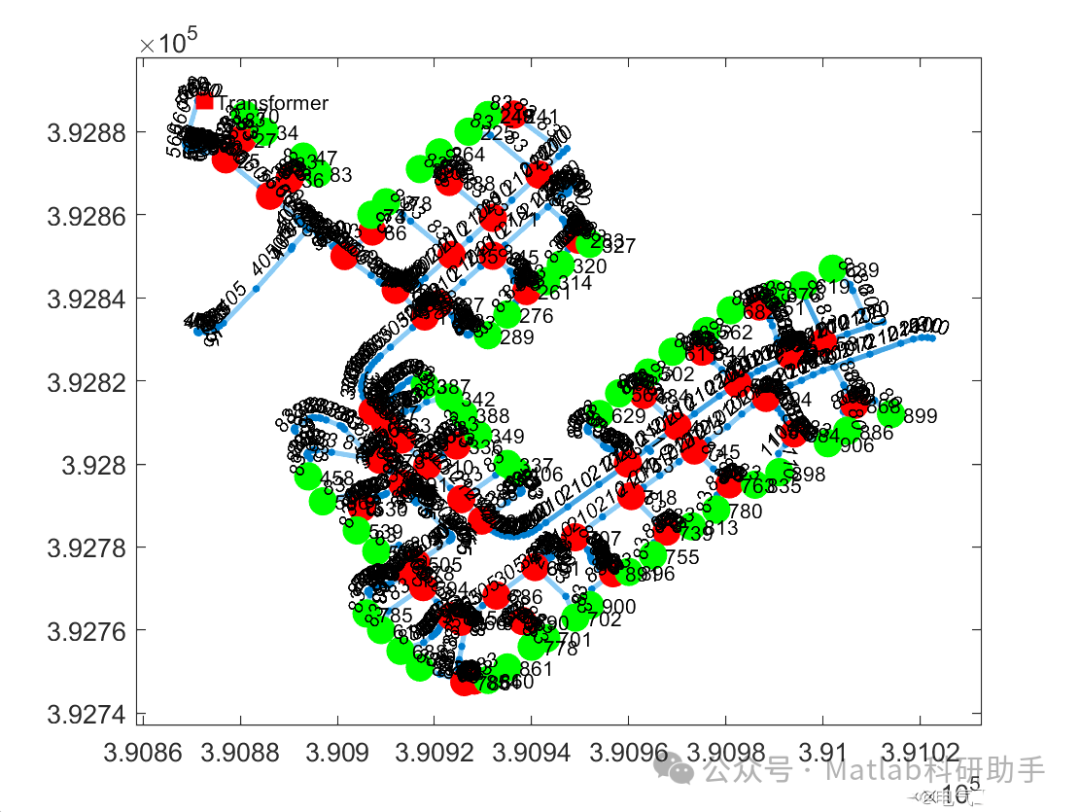

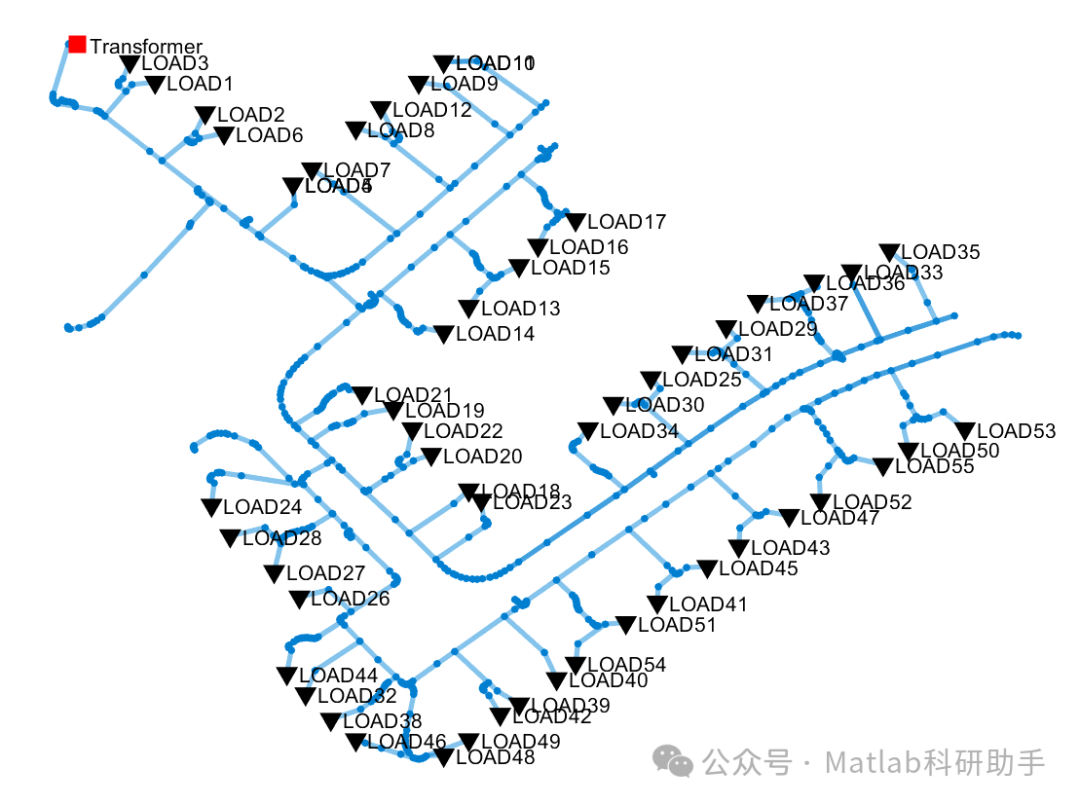

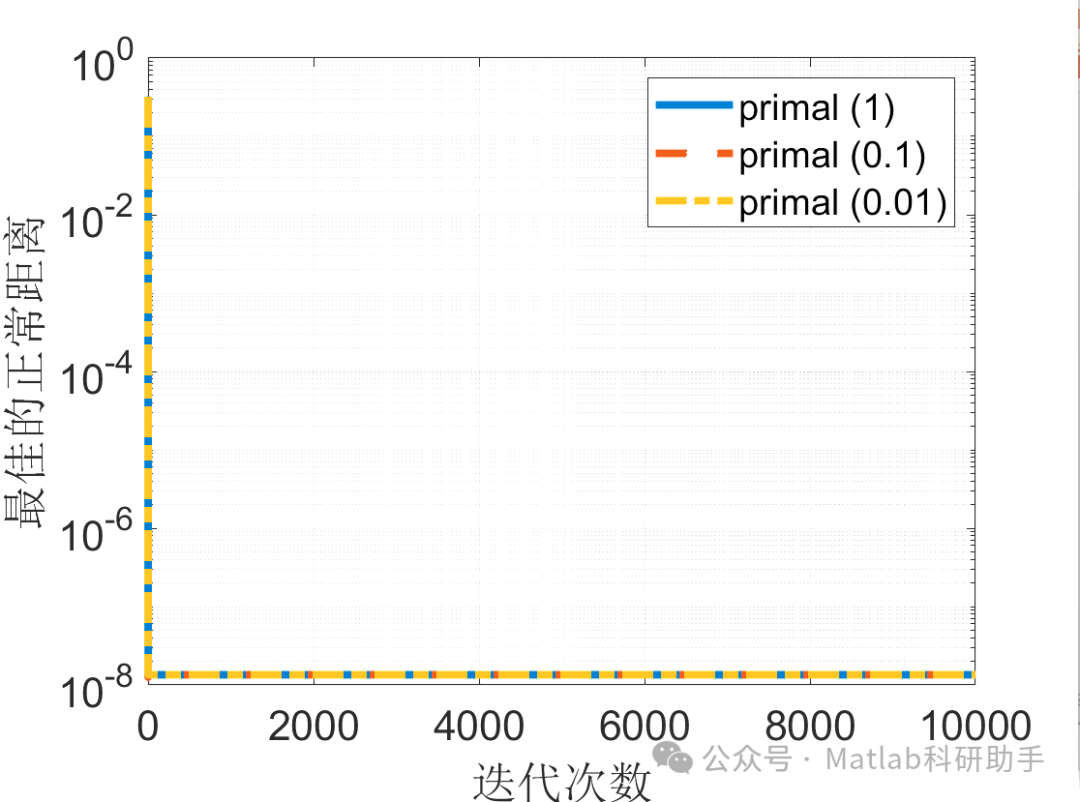

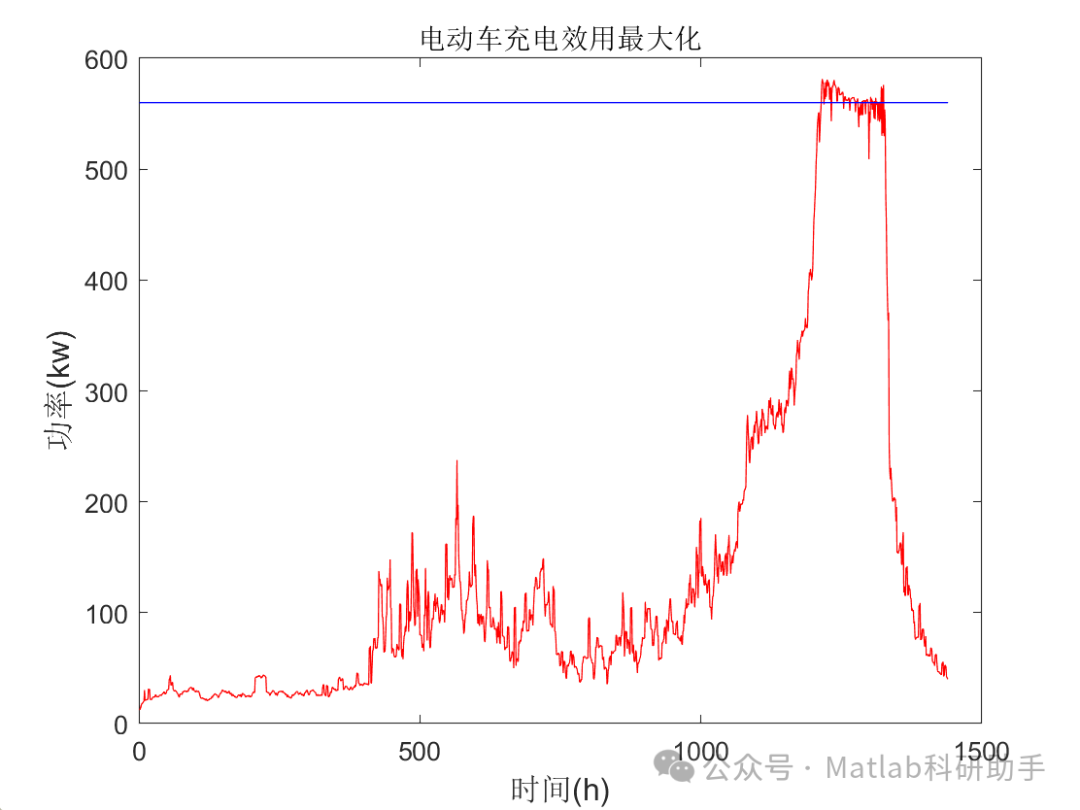

⛳️ 运行结果

🔗 参考文献

[1] 刘东林,王育飞,张宇,等.基于Huff模型的电动汽车充电站选址定容方法[J].电力自动化设备, 2023, 43(11):103-110.

[2] 刘东林,王育飞,张 宇,et al.基于Huff模型的电动汽车充电站选址定容方法[J].Electric Power Automation Equipment / Dianli Zidonghua Shebei, 2023, 43(11).DOI:10.16081/j.epae.202304013.

[3] 杨皖昊.基于博弈论的电动汽车充电路径优化及充电站选址研究[D].上海电机学院,2021.
