【路径规划】基于RRT算法实现全向水下机器人路径规划附matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码获取及仿真咨询内容私信。

🔥 内容介绍

基于 RRT 算法的全向水下机器人路径规划，核心是通过快速随机搜索树（RRT）的概率性搜索能力，在复杂水下环境（如障碍物、水流干扰）中生成无碰撞、满足全向运动特性的路径。

该方案需重点解决水下环境建模、全向运动约束适配、路径平滑优化三个核心问题，以下是具体实现框架。

---

一、核心原理与适配改造

RRT 算法通过随机采样空间节点、逐步扩展搜索树来寻找路径，天然适合高维或复杂约束的环境。针对全向水下机器人，需进行两点关键改造：

1. 全向运动模型集成

   • 全向机器人可实现 x、y、z 三轴平移及绕三轴旋转（六自由度），路径规划需同步输出位置（x,y,z）和姿态（roll,pitch,yaw）信息。

   • 在 RRT 的节点扩展步骤中，将传统的 “直线步长” 替换为 “全向运动指令集”，例如允许节点向任意方向移动固定距离，或旋转特定角度后平移。

2. 水下环境约束嵌入

   • 障碍物约束

     ：通过栅格地图或点云模型表示水下障碍物（如礁石、管道），扩展节点前需通过碰撞检测（如欧氏距离判断）确保无碰撞。

   • 运动物理约束

     ：考虑水下阻力、推进器推力限制，设置节点间的最大移动速度、加速度阈值，避免规划出机器人无法执行的路径。

---

二、实现步骤（分阶段）

阶段 1：环境建模与参数初始化

1. 构建水下环境模型，可选择两种主流方式：

   • 栅格法：将规划区域划分为三维栅格，用 “0/1” 标记可通行 / 障碍物栅格，适合规则环境。

   • 采样法：通过传感器（如声呐）获取障碍物点云数据，存储为点集，适合不规则复杂环境。

2. 初始化 RRT 参数：

   • 起点（机器人初始位置 / 姿态）、终点（目标位置 / 姿态）。

   • 搜索步长（单次扩展的最大距离，如 0.5m）、采样次数（避免无限循环，如 10000 次）。

   • 目标区域阈值（当节点与终点距离小于该值时，判定为找到路径，如 0.3m）。

阶段 2：RRT 路径搜索核心流程

1. 初始化搜索树，将起点作为根节点加入树中。

2. 循环执行以下步骤，直到找到路径或达到最大采样次数：

   • 随机采样一个三维空间点（需符合机器人运动范围，如深度 0-50m）。

   • 在搜索树中找到与采样点距离最近的 “父节点”。

   • 从父节点出发，按照全向运动模型生成 “子节点”（如向采样点方向移动一个步长）。

   • 检查子节点是否碰撞、是否超出环境边界，若有效则加入搜索树。

   • 若子节点进入终点的目标区域，回溯搜索树从终点到起点的路径，结束搜索。

阶段 3：路径优化与平滑

RRT 生成的原始路径可能存在 “锯齿状” 拐点，需优化以满足机器人运动平稳性：

1. 路径剪枝

   ：删除冗余节点，例如若三点（A→B→C）可通过直线 A→C 直接连接且无碰撞，则删除中间节点 B。

2. 曲线拟合

   ：使用 B 样条或贝塞尔曲线对路径节点进行平滑，确保位置和姿态的变化连续，避免突变。

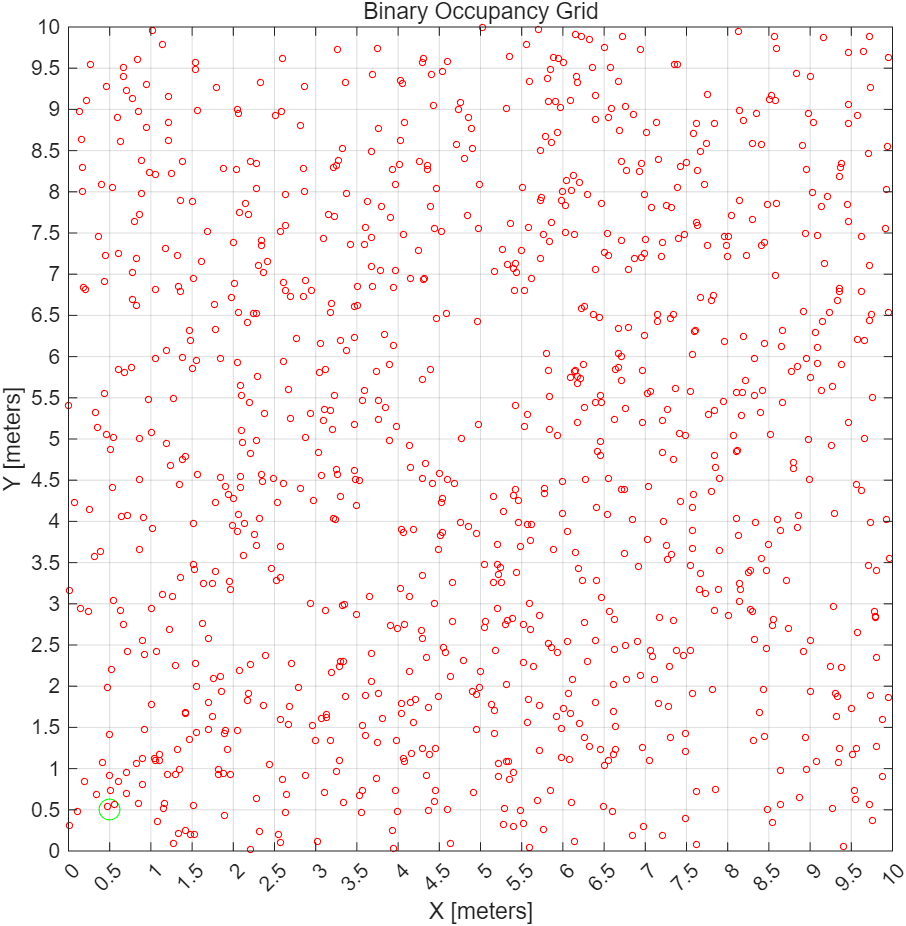

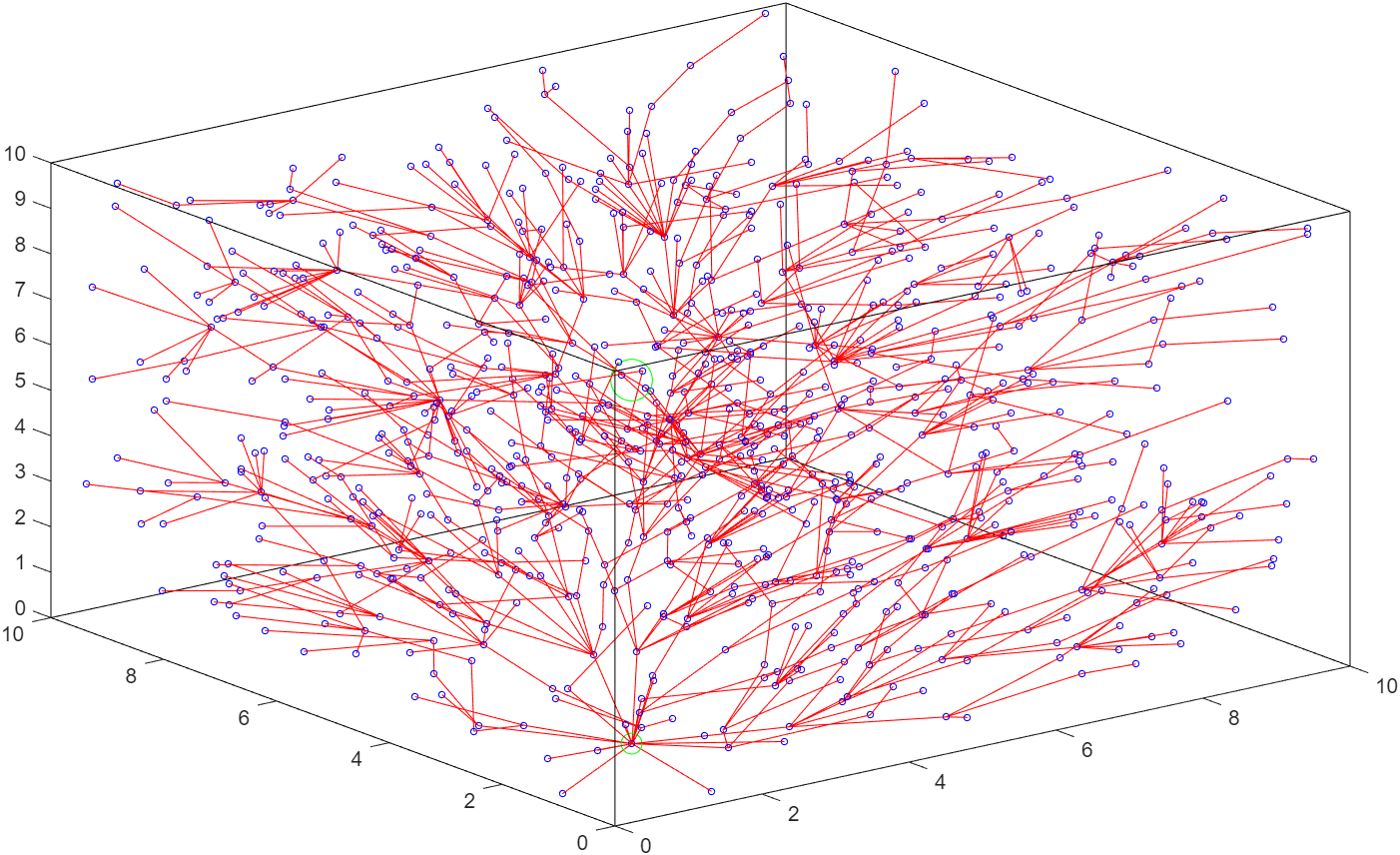

⛳️ 运行结果

📣 部分代码

%function [x_near, y_near, x_near_parent, y_near_parent] = Nearest(states_array, x_sample, y_sample, x_init_direction, y_init_direction) % uncomment this for 2D map

%function [x_near, y_near, x_near_parent, y_near_parent, states_tree] = Nearest(states_array, x_sample, y_sample, x_init_direction, y_init_direction)

% this function finds the x- and y-coordinates of the nearest point and its parent relative to the sample point using KD-tree algorithm

%difference_array=states_array(:,1:2)-repmat([x_sample,y_sample],size(states_array,1),1); % uncomment this for 2D map

difference_array=states_array(:,1:3)-repmat([x_sample,y_sample,z_sample],size(states_array,1),1);

distance_array=sqrt(sum(difference_array.^2,2));

[~,idx]=ismember(min(distance_array),distance_array);

%states_tree=createns(states_array(:,1:2),'nsmethod','kdtree');

%[idx,~]=knnsearch(states_tree,[x_sample,y_sample],'k',1);

% nearest state

x_near=states_array(idx,1);

y_near=states_array(idx,2);

z_near=states_array(idx,3);

% avoid dot product with zero vector

if idx~=1

x_near_parent=states_array(states_array(idx,4),1);

y_near_parent=states_array(states_array(idx,4),2);

z_near_parent=states_array(states_array(idx,4),3);

else

x_near_parent=x_init_direction;

y_near_parent=y_init_direction;

z_near_parent=z_init_direction;

end

end
