🔥 内容介绍
在 5G 通信基站的天线阵列中，需要通过精准排列天线单元实现信号覆盖最大化；在雷达探测系统的传感器阵列里，要优化单元布局以减少干扰、提升目标检测精度；在声呐阵列的设计中，需调整单元间距降低噪声影响 —— 这些场景的核心需求，都指向阵列优化：通过调整阵列单元的位置、数量、激励参数（如幅度、相位），让阵列系统达到 “性能最优” 目标（如最大增益、最小旁瓣、最广覆盖）。传统阵列优化方法（如穷举法、梯度下降法）要么计算量爆炸（穷举法无法应对多单元阵列），要么易陷入局部最优（梯度下降法受初始值影响大），难以满足复杂阵列的设计需求。而粒子群算法（PSO） 的引入，为阵列优化提供了 “群体智能寻优” 的新路径，能高效找到全局最优参数组合，让阵列系统性能实现质的飞跃。
一、先理清：阵列优化的 “核心难点”
要理解 PSO 的价值，首先得看清传统阵列优化面临的困境：
1. 维度爆炸：多参数优化的 “计算泥潭”
阵列优化涉及大量参数 —— 以天线阵列为例，若包含 16 个天线单元，每个单元需优化 “位置（x、y 坐标）”“激励幅度”“激励相位” 3 类参数，总优化维度达 16×3=48 维。传统穷举法需遍历每个参数的所有可能值，即使每个参数仅 10 个候选值，总组合数也达 10⁴⁸种，普通计算机穷尽一生也无法完成计算；即使是简化的网格搜索法，也会因维度过高陷入 “计算泥潭”。
2. 局部最优陷阱：梯度下降法的 “初始值魔咒”
梯度下降法通过计算性能函数的梯度方向寻找最优解，但阵列性能函数（如天线方向图的旁瓣电平）往往是非线性、多峰的 —— 若初始参数选择不当，算法会困在局部最优解（如某个局部区域的旁瓣最低，但并非全局最低）。例如优化雷达阵列时，梯度下降法可能因初始单元间距不合理，导致最终阵列的目标检测范围存在盲区，无法达到全局最优性能。
3. 多目标平衡难：性能指标的 “矛盾困境”
阵列优化常需兼顾多个相互矛盾的目标 —— 如天线阵列需同时实现 “最大增益”“最小旁瓣”“最窄波束宽度”，但增益提升可能导致旁瓣升高，波束变窄会减少覆盖范围。传统方法多采用 “加权求和法” 将多目标转化为单目标，但权重设置依赖人工经验，难以找到兼顾所有目标的最优平衡，比如过度追求低旁瓣可能导致增益损失超过可接受范围。
二、PSO 适配阵列优化：把 “参数调优” 变成 “群体寻优”
PSO 算法的核心是 “模拟鸟群协同觅食找最优解”，而阵列优化的本质是 “在高维参数空间找到最优组合”—— 两者的逻辑天然契合。我们可以将阵列优化问题转化为 PSO 的寻优场景：
1. 核心映射：PSO 术语与阵列优化的对应关系
要让 PSO “理解” 阵列优化任务，需先建立术语映射：
- “粒子”= 一组阵列优化参数：根据阵列类型不同，参数可以是 “单元位置（x₁,y₁; x₂,y₂;...;xₙ,yₙ）”“激励幅度（A₁,A₂,...,Aₙ）”“激励相位（φ₁,φ₂,...,φₙ）” 的组合，一个粒子即代表一套完整的阵列设计方案；
- “适应度值”= 阵列性能的 “优秀程度”：用阵列的核心性能指标（如天线阵列的 “旁瓣电平 + 增益”、传感器阵列的 “信噪比 + 检测概率”）衡量，适应度值越高，说明该套参数对应的阵列性能越优；
- “全局最优解”= 最优阵列设计方案：粒子群通过迭代，最终找到适应度最高的参数组合，用这组参数搭建的阵列能实现性能最优。
比如优化 8 单元线性天线阵列时，一个粒子可表示为（x₁,A₁,φ₁; x₂,A₂,φ₂;...;x₈,A₈,φ₈），适应度值则是该阵列的 “（- 旁瓣电平）+（增益 / 最大增益上限）”—— 旁瓣越低、增益越高，适应度值越高。
2. 优势适配：PSO 如何解决传统方法的痛点？
- 降维增效：PSO 无需遍历所有参数组合，通过粒子群的并行搜索，在高维空间中快速聚焦最优区域，计算复杂度仅与 “粒子数量 × 迭代次数” 相关（如 50 个粒子迭代 100 次，总计算量仅 5000 次，远低于穷举法），轻松应对多维度优化；
- 全局寻优：PSO 的 “个体最优 + 全局最优” 引导机制，让粒子能跳出局部最优区域 —— 比如某个粒子发现自身参数对应的旁瓣较低（个体最优），或看到其他粒子的参数实现更高增益（全局最优），会向这些更优方向调整，避免陷入 “初始值魔咒”；
- 多目标兼容：通过设计多目标适应度函数（如将 “旁瓣电平”“增益”“波束宽度” 分别归一化后加权求和），PSO 能在迭代中自动平衡不同目标，无需人工反复调整权重，找到更符合实际需求的折中方案。
三、实战流程：基于 PSO 的天线阵列优化步骤
以 “8 单元线性天线阵列的旁瓣电平优化” 为例（目标：将旁瓣电平降低至 - 30dB 以下，同时保证增益不低于 12dB），详细拆解实现步骤：
1. 步骤 1：确定优化目标与参数范围
- 优化目标：最小化旁瓣电平（≤-30dB）、最大化增益（≥12dB），采用 “适应度值 =（- 旁瓣电平 / 30）+（增益 / 12）” 的归一化公式（两项权重均为 0.5，兼顾双目标）；
- 参数定义：优化 8 个天线单元的 “位置 x 坐标”（线性阵列沿 x 轴排列，x∈[0, 4λ]，λ 为信号波长）和 “激励幅度 A”（A∈[0.5, 1.0]，避免幅度过低导致增益损失）；
- 约束条件：单元间距≥λ/2（防止相邻单元耦合干扰）、总增益≥12dB（性能底线）。
2. 步骤 2：PSO 参数初始化
- 粒子维度：每个粒子包含 “8 个 x 坐标 + 8 个激励幅度”=16 个维度，如粒子 =[x₁,A₁; x₂,A₂;...;x₈,A₈]；
- 粒子群规模：设置 50 个粒子（规模过小易陷入局部最优，过大增加计算量）；
- 迭代参数：惯性权重 ω=0.7（控制粒子的 “探索” 与 “开发” 平衡，前期大 ω 增强全局搜索，后期小 ω 聚焦局部优化）、认知因子 c₁=1.5（粒子对自身经验的信任度）、社会因子 c₂=1.5（粒子对群体经验的信任度）、最大迭代次数 = 100 次。
3. 步骤 3：适应度函数计算
对每个粒子（阵列参数），通过电磁仿真工具（如 HFSS、CST）或理论公式计算阵列性能：
- 计算天线方向图：根据阵列参数，用阵列因子公式计算远场方向图（如 F (θ)=ΣAᵢ×e^(j×k×xᵢ×sinθ)，k=2π/λ，θ 为方位角）；
- 提取性能指标：从方向图中提取 “旁瓣电平”（主瓣外的最大信号幅度与主瓣幅度的比值）和 “增益”（方向图的最大辐射强度与理想点源辐射强度的比值）；
- 计算适应度值：若满足约束条件（单元间距≥λ/2、增益≥12dB），按公式计算适应度值；若不满足，赋予极低适应度值（如 0.1），避免该粒子被选为最优解。
4. 步骤 4：PSO 迭代优化
- 记录最优位置：每个粒子记录 “个体最优位置”（自身迭代中适应度最高的参数）和 “全局最优位置”（所有粒子迭代中适应度最高的参数）；
- 更新粒子速度与位置：根据 PSO 速度更新公式（速度 v=ω×v + c₁×rand ()×(pbest - x) + c₂×rand ()×(gbest - x)，x 为当前位置，rand () 为 0-1 随机数）调整参数，同时确保更新后的位置满足约束条件（如单元间距不足时，自动调整 x 坐标至合规范围）；
- 判断收敛：每轮迭代后计算全局最优适应度值，若连续 10 次迭代无明显提升（变化量 <0.01），或达到最大迭代次数，停止迭代，此时的全局最优位置就是 “最优阵列参数”。
5. 步骤 5：阵列性能验证与实现
用 PSO 找到的最优参数搭建天线阵列，通过仿真或实物测试验证性能：
- 仿真验证：在 HFSS 中建立阵列模型，计算方向图，确认旁瓣电平≤-30dB、增益≥12dB；
- 实物测试：制作天线阵列原型，用矢量网络分析仪测量增益，用暗室测试方向图，确保实际性能与仿真结果一致（误差≤1dB）。

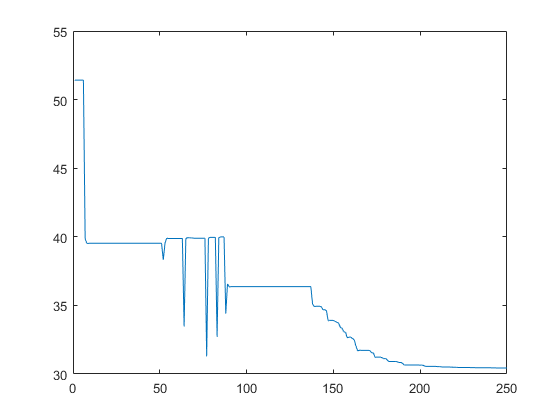

⛳️ 运行结果
📣 部分代码
classdef ArrayFactorCost < handle
properties
freq0 %operating frequency
Dk %relative permittivity
elements %number of elements
Ai %feeding coefficients
dtheta = 0.01
theta = -180:dtheta:180
end
methods
function obj = ArrayFactorCost(el)
obj.elements = el;
end
function c = evaluate(obj, positions)
if (numel(positions) ~= obj.elements)
c = inf;
else
end
end
end
end
