【光子晶体】基于FDTD模拟一维光子晶体中光波传输附Matlab代码

 ​✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

光子晶体作为一种新型人工电磁材料，因其独特的周期性结构及其对电磁波的精细调控能力而备受关注。其在光学器件、光纤通信、光学传感等领域展现出巨大的应用潜力。本文将重点探讨基于时域有限差分法 (Finite-Difference Time-Domain, FDTD) 模拟一维光子晶体中光波传输的理论基础、数值方法以及仿真结果分析，并对该方法的优缺点进行评述。

一维光子晶体通常由两种不同介电常数的材料沿一个方向周期性排列而成。这种周期性结构会产生光子禁带，即在一定频率范围内电磁波无法在晶体中传播。光子禁带的宽度和位置取决于构成材料的介电常数以及晶格常数。理解光波在一维光子晶体中的传输特性，对于设计和优化光子晶体器件至关重要。FDTD方法作为一种成熟的电磁场数值模拟方法，因其在处理复杂结构和非线性现象方面的优势，成为模拟光子晶体光波传输的理想选择。

FDTD方法的核心思想是将麦克斯韦方程组在时域和空域进行离散化，通过迭代计算得到电磁场在各个空间点和时间点的数值解。在模拟一维光子晶体时，首先需要建立光子晶体的几何模型，即定义两种材料的介电常数和晶格常数。然后，根据Yee网格将计算区域离散化，并在边界条件的约束下，利用中心差分法对麦克斯韦方程组进行离散。 通常采用完美匹配层 (Perfectly Matched Layer, PML) 作为吸收边界条件，以减少边界反射对计算结果的影响。

在模拟过程中，需要选择合适的激发源，例如高斯脉冲或连续波。激发源的频率和强度会直接影响光波在光子晶体中的传输特性。通过对FDTD算法进行迭代计算，可以得到电磁场在光子晶体内部的空间分布和时间演化过程。根据计算结果，可以分析光波在光子晶体中的透射率、反射率以及禁带特性。例如，通过计算透射谱，可以清晰地观察到光子禁带的存在以及其宽度和中心频率。

FDTD方法的优点在于其精度高、适用范围广，能够处理各种复杂结构和材料。它可以直接模拟光波的时域特性，能够直观地展现光波在光子晶体中的传播过程。然而，FDTD方法也存在一些不足之处。首先，计算量较大，尤其是在处理三维光子晶体或大尺度结构时，计算时间会显著增加。其次，FDTD方法对网格精度有一定的要求，网格尺寸过大或过小都会影响计算精度。此外，对于具有强色散或强非线性特性的材料，FDTD方法的计算精度可能降低。

为了提高计算效率，可以采用一些优化策略，例如采用自适应网格技术、并行计算技术以及更高阶的差分格式。此外，一些改进的FDTD算法，例如基于GPU加速的FDTD算法，可以显著提高计算速度。

通过对FDTD模拟结果的分析，我们可以深入理解一维光子晶体中光波传输的物理机制，并为光子晶体器件的设计和优化提供重要的理论依据。例如，可以通过改变晶格常数、材料介电常数以及晶体结构来调控光子禁带的特性，从而设计出具有特定功能的光子晶体器件。

总之，基于FDTD方法模拟一维光子晶体中光波传输是一种有效且可靠的方法。虽然该方法存在一些不足，但随着计算技术的不断发展和算法的不断优化，FDTD方法将在光子晶体研究和应用中发挥越来越重要的作用。未来的研究可以进一步探索FDTD方法在多维光子晶体、非线性光子晶体以及光子晶体器件设计中的应用。 此外，结合其他数值方法，例如平面波展开法 (Plane Wave Expansion, PWE) 和传输矩阵法 (Transfer Matrix Method, TMM)，可以更全面地研究光子晶体的特性，并提高模拟效率。 对不同方法的比较与分析，将有助于更深入地理解光子晶体的物理本质以及推动其在实际应用中的发展

📣 部分代码

kc=100;      %光子晶体的起始点

E0=1;         %平面波的振幅

omiga0=0.08241;    %中心频率

%omiga0=0.32965;

%pai=3.1415;

%t0=2*pai/omiga0;

%%%%%%%%%%%%%%%%%%%%%%%%%%

%设置介质参数

kstart=kc+1;                        %介质在kc+1处开始

epsilon1=5.5225;                          %一种介质的相对介电常数为4

epsilon2=1.9044;                          %另一种介质的相对介电常数为2

n1=sqrt(epsilon1);

n2=sqrt(epsilon2);

cb=zeros(1,ke);                 %设置参数cb，全部置零 (其含义公式1.16a)

cb(1:kstart-1)=0.5;             %真空中的cb参数为0.5

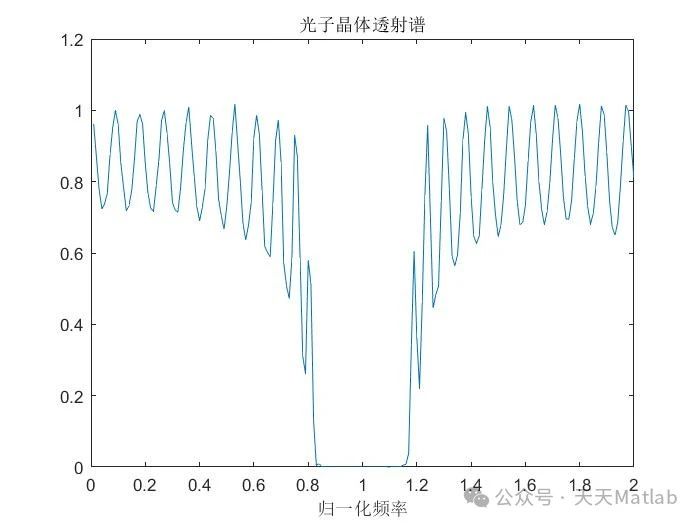

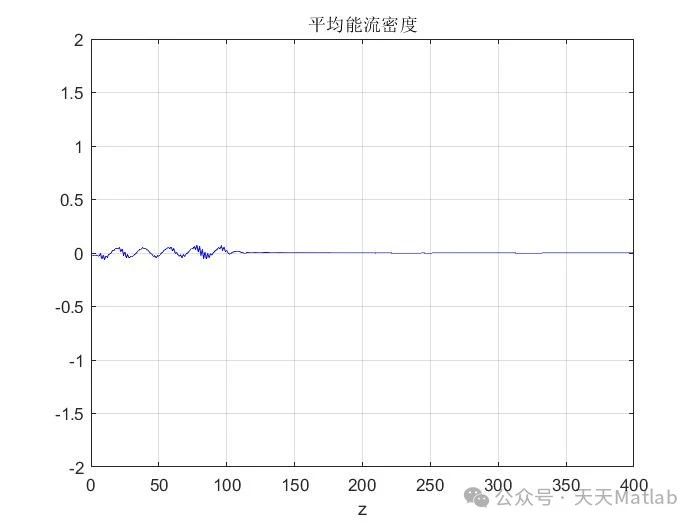

⛳️ 运行结果
