【雷达回波】基于去斜处理的线性调频雷达回波生成及压缩附Matlab代码

 ✅作者简介:热爱科研的Matlab仿真开发者,擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页:Matlab科研工作室

🍊个人信条:格物致知,求助可私信。

🔥 内容介绍

线性调频(Linear Frequency Modulation, LFM)雷达以其优异的距离分辨率和抗多径干扰能力而广泛应用于各种领域。本文将深入探讨基于去斜处理的线性调频雷达回波生成及压缩过程,涵盖信号模型建立、去斜算法实现以及压缩性能分析等方面,力求全面阐述其原理和技术细节。

一、 线性调频信号模型及回波生成

线性调频信号具有频率随时间线性变化的特点,其发射信号可以表示为:

s(t) = rect(t/T) exp(j2π(f<sub>c</sub>t + μt<sup>2</sup>/2))

其中,rect(t/T) 为矩形窗函数,表示信号的持续时间为T;f<sub>c</sub> 为载频;μ = B/T 为调频斜率,B为信号带宽。该信号的瞬时频率为f(t) = f<sub>c</sub> + μt,呈现线性变化。

当该线性调频信号照射到目标后,一部分能量被反射回雷达接收机。假设目标距离雷达为R,则回波信号可以表示为:

r(t) = A exp(j2π(f<sub>c</sub>(t - 2R/c) + μ(t - 2R/c)<sup>2</sup>/2)) + n(t)

其中,A为目标回波幅度,c为光速,n(t)为噪声。与发射信号相比,回波信号的相位包含了目标距离信息,并且由于传播时延的存在,回波信号产生了时间延迟和频率偏移。这个时间延迟和频率偏移正是提取距离信息的关键。

需要注意的是,上述模型简化了实际情况,忽略了多径效应、目标散射特性以及其他干扰因素。在实际应用中,需要根据具体情况对模型进行修正和完善。

二、 去斜处理

由于回波信号的频率随时间变化,直接进行脉冲压缩会造成距离-多普勒耦合,影响距离分辨率。因此,需要进行去斜处理,将回波信号转换到时间域上,消除频率的线性变化。常用的去斜方法包括:

1. 匹配滤波器法: 这是最常用的去斜方法。其核心思想是利用与发射信号共轭的匹配滤波器对接收信号进行滤波。匹配滤波器的频响函数与发射信号的频谱函数共轭,可以最大程度地提取信号能量,提高信噪比。匹配滤波器法的输出信号为:

y(t) = r(t) * h(t)

其中,*表示卷积运算,h(t)为匹配滤波器的冲激响应,其表达式与发射信号的共轭复杂共轭相关。

2. 数字混频法: 此方法通过与一个局部振荡器(LO)信号进行混频,将回波信号的频率移动到基带,从而消除频率的线性变化。LO信号的频率应与回波信号的瞬时频率匹配,以便实现有效的去斜。数字混频法的实现需要精确控制LO信号的频率,并进行精确的数字信号处理。

3. 基于相位校正的去斜: 此方法通过计算回波信号的瞬时相位,并根据线性调频信号的相位模型进行补偿,从而消除线性相位项,达到去斜的目的。该方法需要精确估计回波信号的瞬时相位,对噪声比较敏感。

三、 脉冲压缩

完成去斜处理后,回波信号便可以进行脉冲压缩。脉冲压缩的目标是将宽带信号压缩成窄脉冲,提高距离分辨率。常用的脉冲压缩方法包括:

1. 匹配滤波法: 与去斜处理中的匹配滤波器法类似,脉冲压缩也常常采用匹配滤波器法。匹配滤波器可以最大限度地提高信噪比,并且能够有效地压缩信号脉宽。

2. 快速傅里叶变换(FFT)法: 通过对去斜后的信号进行FFT变换,然后在频域进行滤波,最后进行IFFT变换,可以实现脉冲压缩。FFT法的计算效率高,适合处理大规模数据。

四、 性能分析

基于去斜处理的线性调频雷达回波生成及压缩的性能主要由以下几个指标衡量:

  • 距离分辨率: 取决于信号带宽B。带宽越大,距离分辨率越高。

  • 信噪比: 取决于发射功率、接收机噪声以及目标的回波强度。

  • 旁瓣电平: 匹配滤波器的设计会影响旁瓣电平。低旁瓣电平可以提高目标检测的可靠性。

  • 计算复杂度: 不同的去斜和脉冲压缩算法具有不同的计算复杂度。

五、 总结

本文详细阐述了基于去斜处理的线性调频雷达回波生成及压缩过程。从信号模型建立到去斜算法实现,再到脉冲压缩和性能分析,全面地展现了该技术的原理和关键步骤。在实际应用中,需要根据具体情况选择合适的去斜和脉冲压缩算法,并进行相应的参数优化,以达到最佳的雷达系统性能。未来研究方向可以关注更加鲁棒的去斜算法,以及针对复杂电磁环境下的信号处理技术。 例如,研究如何更有效地抑制多径干扰和杂波,提高目标检测和参数估计的精度。 此外,探索新型的波形设计以及更先进的信号处理算法,将进一步提升线性调频雷达的性能。

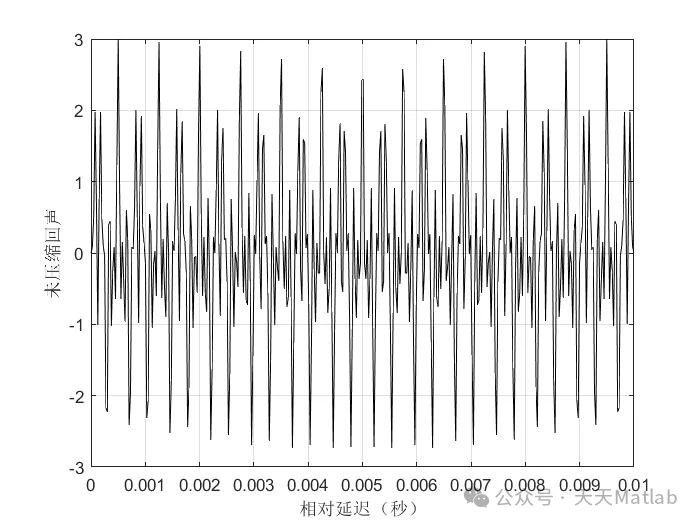

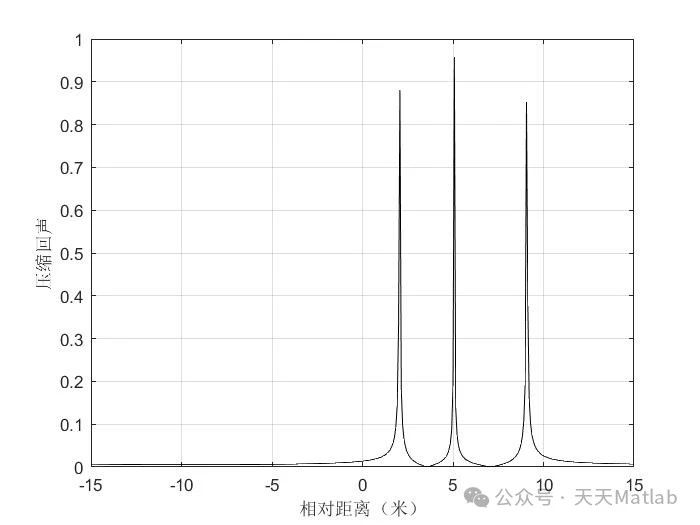

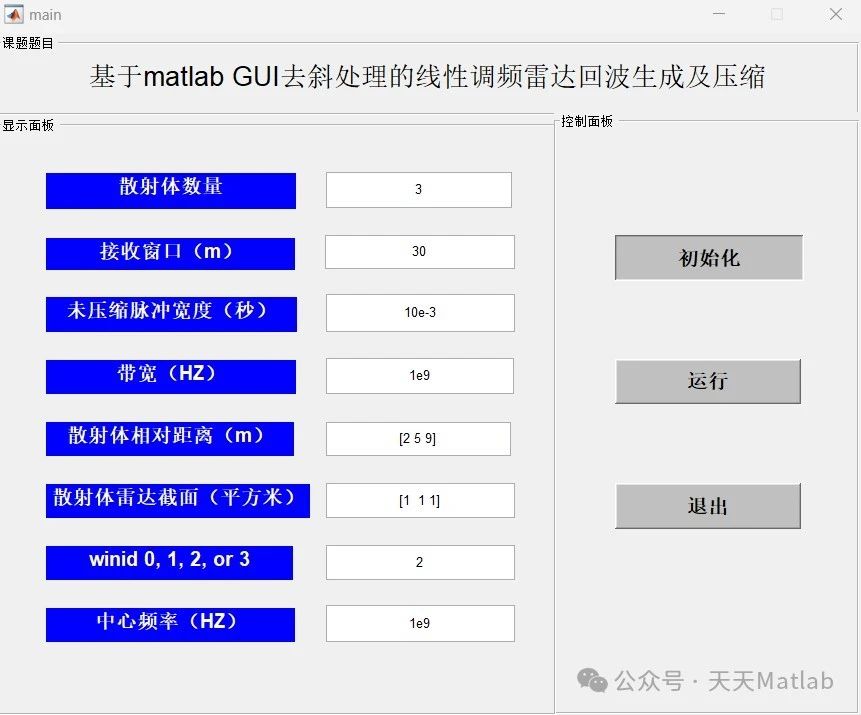

⛳️ 运行结果
