🔥 内容介绍

摘要: 配电网有功无功协调优化是提高电网运行效率和可靠性的关键环节。本文针对配电网运行中存在的有功损耗高、电压偏差大以及无功补偿不足等问题，提出了一种基于小生境多目标粒子群算法(NSGA-II)的优化策略。该算法有效地解决了传统方法在处理多目标优化问题时存在的收敛速度慢、易陷入局部最优等不足。通过对算例进行仿真分析，验证了该方法的有效性和优越性，为配电网的优化调度提供了新的思路和技术支撑。

关键词: 配电网；有功无功协调优化；小生境多目标粒子群算法(NSGA-II)；多目标优化；Pareto最优解

1 引言

随着社会经济的快速发展和电力负荷的持续增长，配电网面临着越来越大的挑战。传统的配电网规划和运行方式已难以满足日益增长的电力需求和对供电质量的要求。配电网有功无功协调优化旨在通过优化有功功率的分配和无功功率的补偿，降低系统有功损耗，提高电压质量，提高电力系统的运行效率和可靠性。传统的优化方法，例如线性规划和非线性规划，在解决配电网有功无功协调优化问题时存在一定的局限性。例如，线性规划模型的简化假设往往与实际情况存在偏差，而非线性规划方法容易陷入局部最优解，难以获得全局最优解。

近年来，随着人工智能和进化算法的快速发展，多目标优化算法在解决配电网优化问题中得到了广泛应用。其中，非支配排序遗传算法(NSGA-II)作为一种高效的多目标优化算法，其在处理多目标、多约束的复杂优化问题方面具有显著优势。然而，NSGA-II也存在一些不足，例如在处理高维、复杂问题时，收敛速度较慢，容易出现早熟收敛等问题。因此，本文提出了一种基于小生境技术的改进NSGA-II算法，用于解决配电网有功无功协调优化问题。小生境技术可以有效地提高算法的多样性，避免算法陷入局部最优，从而提高算法的全局寻优能力。

2 问题描述与模型建立

配电网有功无功协调优化问题是一个典型的多目标优化问题，其目标函数通常包括：

最小化系统有功功率损耗: 系统有功功率损耗是衡量配电网运行效率的重要指标，其值越低，运行效率越高。
最小化电压偏差: 电压偏差过大将会影响电力设备的运行安全和电力用户的供电质量，因此需要将电压偏差控制在允许范围内。
优化无功补偿设备的运行: 合理配置和运行无功补偿设备，可以有效地提高电压质量，降低系统有功损耗。

约束条件包括：

节点电压约束: 各节点电压幅值应保持在规定的范围内。
支路潮流约束: 各支路潮流应小于其额定容量。
无功补偿设备的容量约束: 无功补偿设备的容量应小于其额定容量。

本文采用IEEE标准模型建立配电网模型，并利用潮流计算得到各节点的电压和支路潮流等信息。通过对上述目标函数和约束条件进行数学描述，建立配电网有功无功协调优化问题的数学模型。

3 基于小生境NSGA-II算法的优化策略

本文采用改进的NSGA-II算法对配电网有功无功协调优化问题进行求解。改进之处在于引入了小生境技术，以提高算法的全局搜索能力和收敛速度。具体实现步骤如下：

初始化种群: 随机生成初始种群，每个个体表示一组有功无功调度方案。
非支配排序: 根据帕累托支配关系对种群中的个体进行非支配排序，确定各个个体的非支配等级。
拥挤距离计算: 计算每个个体的拥挤距离，用于评估个体在帕累托前沿上的分布情况。
选择: 根据非支配等级和拥挤距离选择优良个体进入下一代。
小生境划分: 将种群划分成若干个小生境，每个小生境中包含一定数量的个体，并根据个体之间的相似度进行划分。
交叉和变异: 在每个小生境内进行交叉和变异操作，产生新的个体。
精英策略: 将父代种群和子代种群合并，并选择一定数量的优秀个体进入下一代。
终止条件判断: 如果满足终止条件（例如迭代次数达到预设值），则算法终止，否则转到步骤2。

小生境技术的引入可以有效地提高算法的多样性，避免算法过早收敛到局部最优解，从而提高算法的全局寻优能力。

4 仿真结果与分析

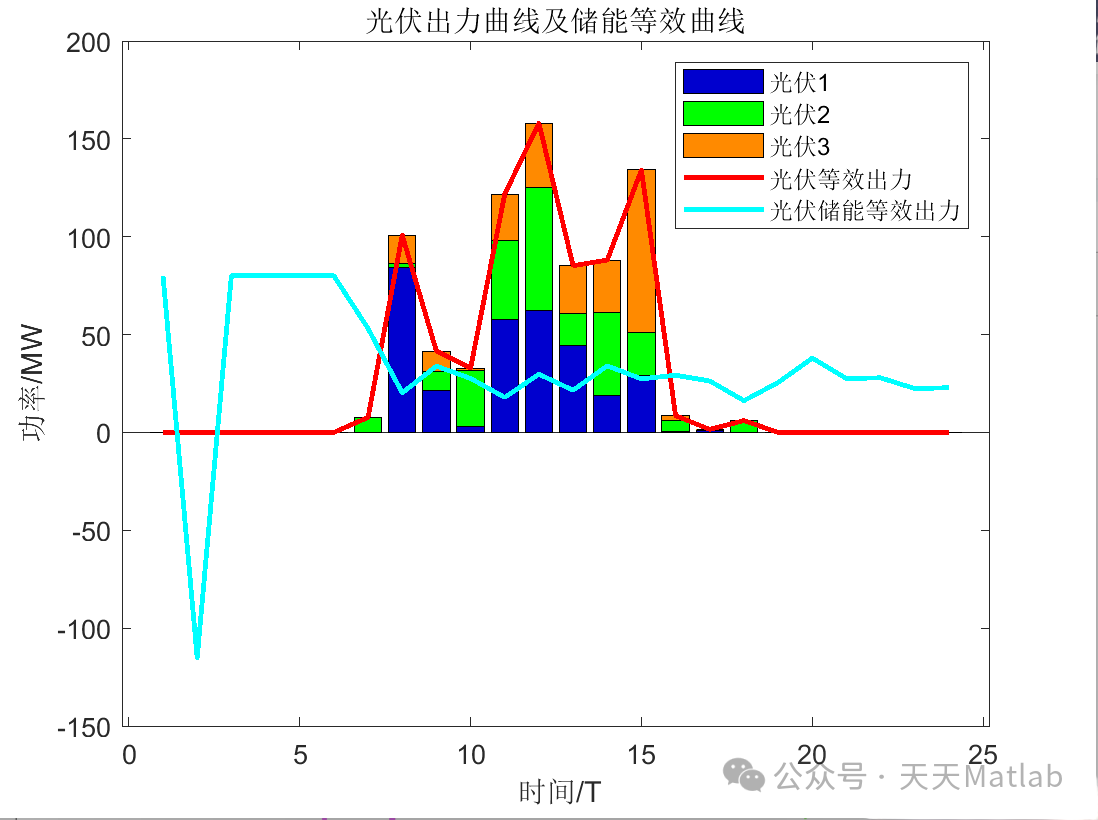

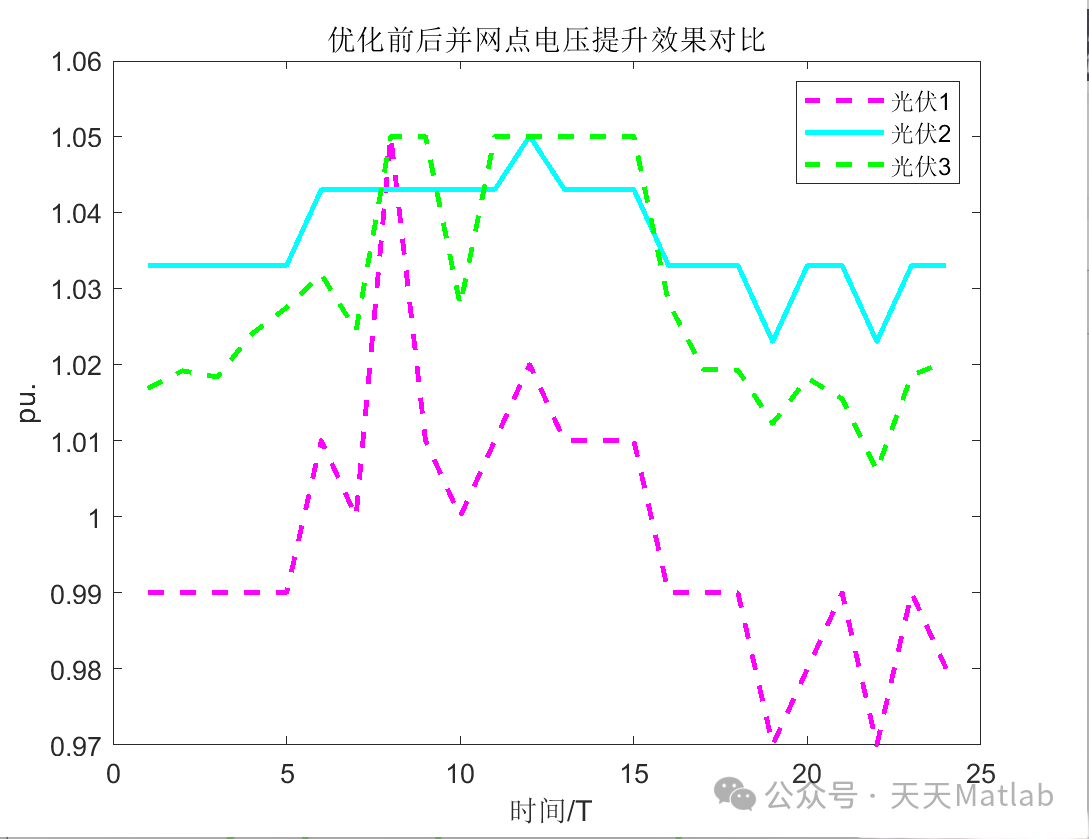

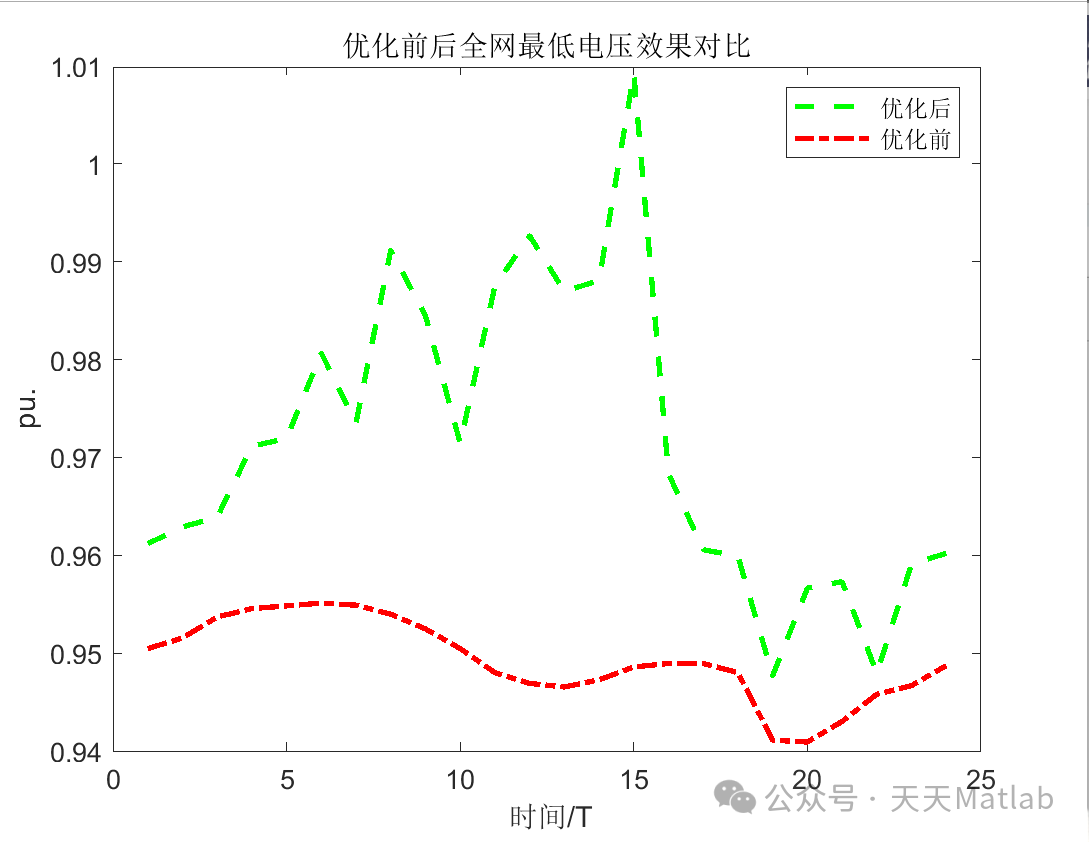

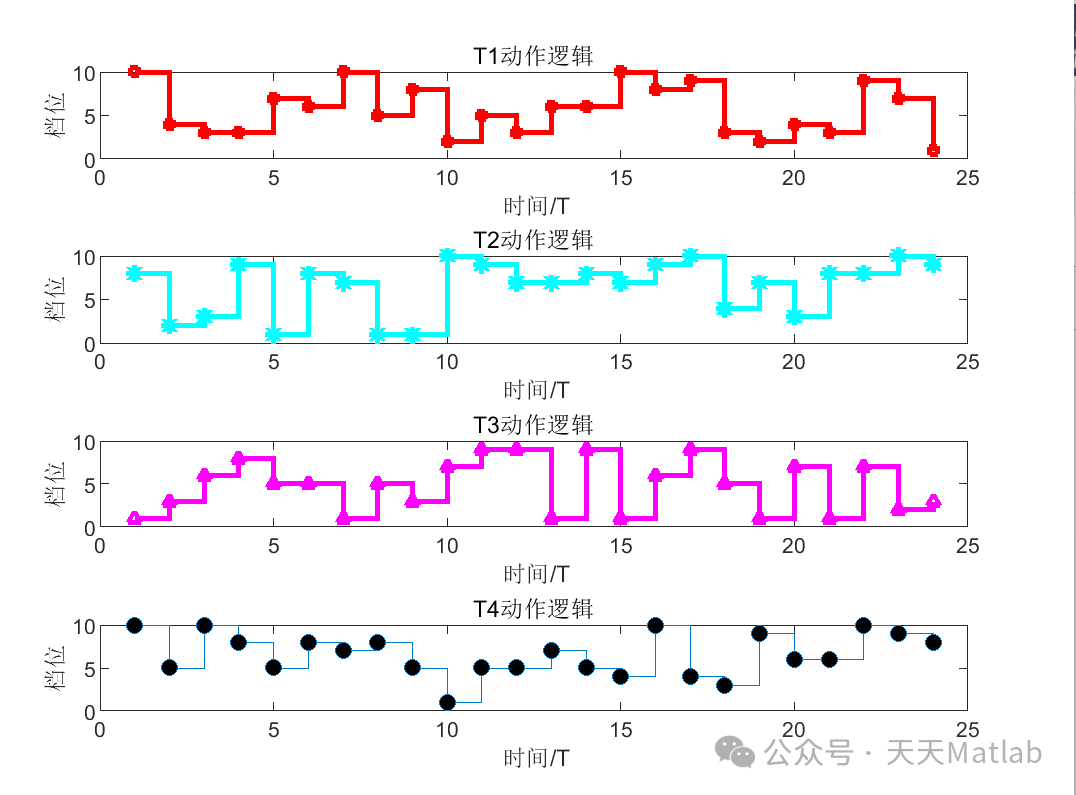

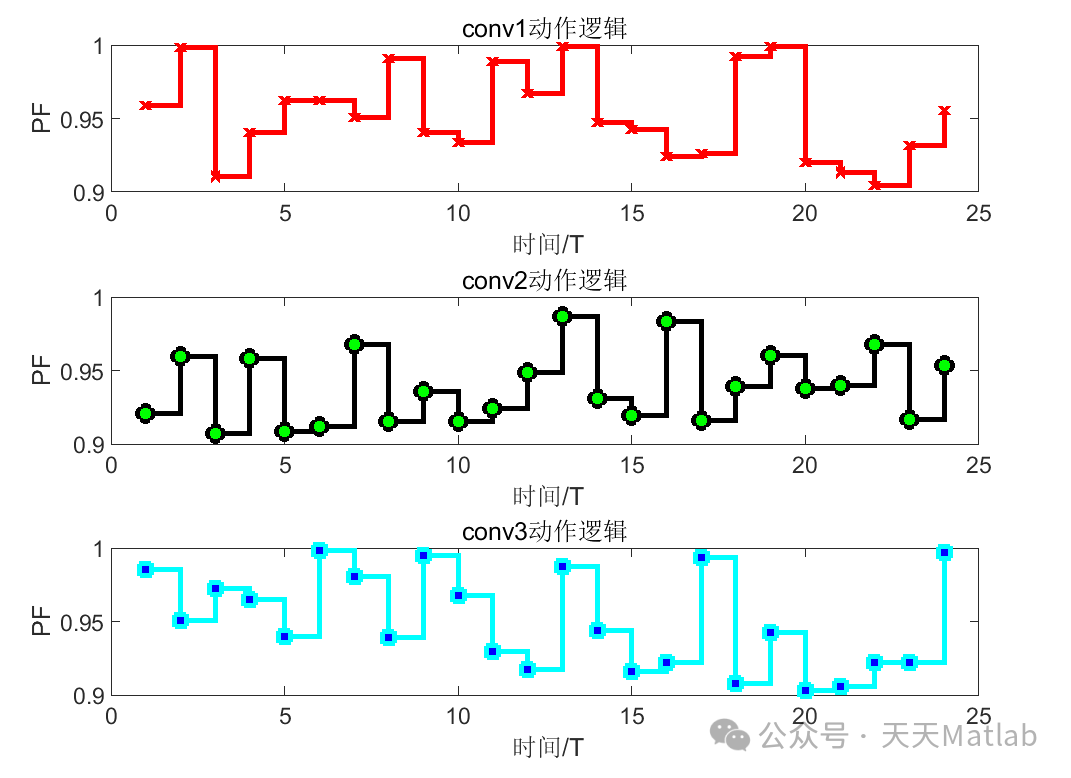

本文选取了IEEE 33节点配电网系统作为算例，对所提出的基于小生境NSGA-II算法进行了仿真实验。仿真结果表明，该算法能够有效地降低系统有功功率损耗，提高电压质量，并找到一组帕累托最优解，为决策者提供了多种有功无功协调优化方案。与传统的NSGA-II算法相比，本文提出的改进算法具有更快的收敛速度和更高的全局寻优能力。

5 结论

本文提出了一种基于小生境NSGA-II算法的配电网有功无功协调优化方法。该方法有效地解决了传统优化方法在处理多目标优化问题时存在的不足，能够在较短的时间内找到一组帕累托最优解。仿真结果验证了该方法的有效性和优越性，为配电网的优化调度提供了新的思路和技术支撑。未来的研究方向可以考虑将该算法应用于更大规模的配电网系统，并进一步提高算法的效率和鲁棒性。此外，可以考虑引入更先进的优化算法或结合其他优化策略，进一步提升优化效果，例如考虑分布式能源的接入和不确定性因素的影响。最终目标是实现配电网的智能化和高效化运行。
