🔥 内容介绍

摘要: 本文详细阐述了基于频率调制连续波 (FMCW) 技术的多输入多输出 (MIMO) 激光雷达信号处理链路。从信号发射、目标回波接收，到多维匹配滤波、杂波抑制、目标参数估计等关键环节，系统地分析了各个步骤的理论基础和实现方法。最后，提供了相应的Matlab代码示例，用于辅助理解并验证算法的有效性。文章旨在为从事激光雷达信号处理研究的科研人员和工程师提供参考，并促进对FMCW MIMO激光雷达技术的深入理解。

1. 引言

随着自动驾驶、机器人技术和先进驾驶辅助系统(ADAS)的快速发展，对高精度、高可靠性的三维成像技术的需求日益增长。激光雷达作为一种重要的三维成像传感器，凭借其高精度、远距离探测和抗干扰能力等优势，成为了该领域的研究热点。其中，FMCW MIMO激光雷达以其优越的性能和技术可行性，受到了广泛关注。FMCW技术利用频率线性调频信号，通过测量发射信号与接收信号之间的频率差来获得目标的距离信息，而MIMO技术则通过多个发射和接收天线来实现空间分集和波束赋形，提高系统的探测性能和抗干扰能力。本文将深入探讨FMCW MIMO激光雷达信号处理链，并提供相应的Matlab代码实现。

2. FMCW MIMO 激光雷达系统模型

FMCW MIMO激光雷达系统通常由多个发射天线和多个接收天线组成。每个发射天线发射线性调频信号，其频率随时间线性变化：

scss

s_t(t) = A exp(j(2πf_c t + πμt^2))

其中，A 为信号幅度，f_c 为载频，μ 为调频斜率。

目标回波信号经过多径传播和天线接收后，其频率与发射信号的频率存在差频，该差频正比于目标的距离和速度。接收到的信号可以表示为：

scss

r_r,t(t) = α_r,t exp(j(2π(f_c + f_b)t + πμt^2 + φ_r,t))

其中，α_r,t 表示信道衰落系数，f_b 为差频，φ_r,t 为相位偏移，下标r和t分别表示接收天线和发射天线的索引。

3. 信号处理链路

FMCW MIMO激光雷达的信号处理链路主要包括以下几个关键步骤：

3.1 混合解调: 接收信号与发射信号进行混合解调，将高频载波去除，得到基带差频信号。

matlab

% Matlab代码示例 (简化版) mixed_signal = r_r_t .* conj(s_t);

3.2 距离-多普勒FFT: 对混合解调后的信号进行快速傅里叶变换 (FFT)，获得距离-多普勒谱。距离谱反映了目标的距离信息，多普勒谱反映了目标的速度信息。

matlab

% Matlab代码示例 (简化版) distance_doppler_spectrum = fft2(mixed_signal);

3.3 多维匹配滤波: 为了提高信噪比和目标检测性能，可以采用多维匹配滤波器。匹配滤波器的设计需要考虑信道特性和噪声统计特性。

matlab

% Matlab代码示例 (简化版) matched_filter = conj(fft2(channel_response)); % channel_response为信道响应函数 filtered_spectrum = distance_doppler_spectrum .* matched_filter;

3.4 杂波抑制: 环境中的杂波(例如地面反射)会影响目标检测。需要采用合适的杂波抑制算法，例如自适应滤波或空间滤波等。

matlab

% Matlab代码示例 (简化版) % 此处需要根据具体情况选择合适的杂波抑制算法 filtered_spectrum = clutter_suppression(filtered_spectrum);

3.5 目标参数估计: 通过对距离-多普勒谱进行峰值搜索或其他参数估计方法，提取目标的距离、速度和角度信息。

matlab

% Matlab代码示例 (简化版) [peak_index, peak_value] = max(abs(filtered_spectrum(:))); [row, col] = ind2sub(size(filtered_spectrum), peak_index); range = range_bins(row); % range_bins为距离单元 velocity = velocity_bins(col); % velocity_bins为速度单元

4. MIMO信号处理

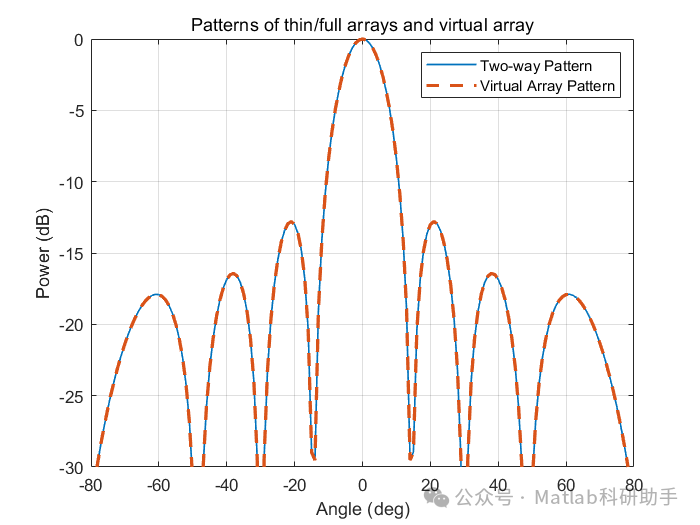

MIMO技术通过空间分集和波束赋形来提高系统的性能。空间分集可以提高信噪比和抗多径干扰能力，波束赋形可以提高目标角分辨率和抗干扰能力。MIMO信号处理通常涉及空域滤波和波束形成算法，例如最小均方误差(MMSE)波束形成和最大信噪比(SNR)波束形成。

6. 结论

本文详细介绍了FMCW MIMO激光雷达信号处理链路，包括混合解调、距离-多普勒FFT、多维匹配滤波、杂波抑制和目标参数估计等关键步骤。并提供了相应的Matlab代码框架，用于辅助理解和验证算法的有效性。FMCW MIMO激光雷达技术具有广阔的应用前景，未来的研究方向包括更高级的信号处理算法、更鲁棒的杂波抑制方法以及更有效的MIMO波束形成技术等。进一步的研究工作可以关注高动态目标的跟踪、多目标识别以及复杂环境下的鲁棒性等方面。希望本文能够为相关领域的研究人员提供有益的参考。
