一、引言

随着电力系统向远距离、大容量、超高压方向发展，以及高比例新能源并网和新型负荷的快速增长，电网运行状态逐渐趋近于极限状态，电压稳定性问题日益突出。电压稳定性是指系统维持电压的能力，当负荷导纳增大时，若功率和电压无法有效控制，可能引发电压崩溃，导致大面积、大幅度的电压下降，造成严重的经济损失和社会影响。

静态电压稳定性作为电压稳定性的重要分支，主要研究系统在缓慢扰动（如负荷逐渐增长）过程中的电压维持能力，其评估核心在于确定当前系统离电压崩溃点的距离、定位电压薄弱点及关键影响因素。IEEE33节点系统是配电网分析中广泛采用的标准测试系统，该系统包含33个节点、32条支路，电压等级为12.66kV，具有结构典型、参数公开的特点，非常适合用于静态电压稳定性评估方法的验证与分析。本文将结合IEEE33节点系统特性，系统阐述主流的静态电压稳定性评估方法及实施流程。

二、静态电压稳定性评估核心方法

静态电压稳定性评估方法以潮流方程为核心基础，具有计算简单、无需复杂元件动态模型的优势，已在工程实践中广泛应用。结合IEEE33节点系统的配网特性，以下重点介绍四种主流评估方法的原理及应用要点。

（一）P-V曲线法

P-V曲线法是基于物理概念的直观评估方法，核心思路是通过刻画负荷功率与节点电压的关系，确定电压稳定极限点。对于IEEE33节点系统，其实施步骤如下：首先，获取系统基态潮流计算结果，确定各节点的初始电压和负荷功率；其次，按照预设的负荷增长方式（如均匀增长、局部重载节点优先增长），逐步增加系统负荷，重复进行潮流计算，得到不同负荷水平下各节点的功率（P）与电压（V）对应数据；最后，将各节点的P-V数据拟合为曲线，曲线的拐点即为电压稳定极限点——拐点右侧为高电压稳定区，左侧为低电压不稳定区，当前运行点到拐点的距离即为电压稳定裕度。

在IEEE33节点系统中应用时，需注意负荷特性对结果的影响。例如，当考虑工业感应电动机负荷的电压敏感特性时，可能出现系统在P-V曲线右侧高电压区提前失稳的情况，因此需结合实际负荷模型修正评估结果。该方法的优势是原理直观、结果易于理解，适合用于系统静态电压稳定性的初步判断。

（二）灵敏度分析法

灵敏度分析法通过量化负荷变化与电压响应之间的关联程度，定位系统电压薄弱点和关键影响因素，适用于IEEE33节点系统的在线监控与局部优化。其核心原理是基于基态潮流计算结果，构建电压对负荷功率的灵敏度矩阵，通过分析灵敏度指标的大小的排序，识别对电压下降最敏感的节点（弱节点集）和影响电压稳定的关键变量（如无功电源、联络线功率、变压器分接头等）。

针对IEEE33节点系统的具体实施流程：首先，计算基态下各节点的电压幅值和相角；其次，分别施加有功、无功负荷的微小扰动，计算各节点电压的变化量；最后，通过灵敏度公式（如电压对无功负荷的灵敏度dV/dQ、对有功负荷的灵敏度dV/dP）计算灵敏度指标，指标绝对值越大，说明该节点对对应负荷变化越敏感，越容易发生电压失稳。例如，在IEEE33节点系统中，末端负荷节点（如节点33）通常具有较高的dV/dQ灵敏度，是重点监控的电压薄弱点。该方法计算效率高，可快速为无功补偿装置配置、负荷调控等措施提供依据。

（三）雅可比矩阵奇异法

雅可比矩阵奇异法从潮流方程的数学特性出发，将电压稳定极限点与雅可比矩阵的奇异性相关联，是一种较为严格的评估方法。电力系统潮流方程的修正方程为ΔX = J⁻¹ΔP，其中J为雅可比矩阵，ΔX为节点电压幅值和相角的修正量，ΔP为功率不平衡量。当系统逐渐接近电压崩溃点时，潮流方程的解趋于非唯一，雅可比矩阵的行列式值逐渐趋近于零，矩阵出现奇异（不可逆），此时系统达到电压稳定极限状态。

在IEEE33节点系统中的应用要点：首先，建立系统的节点导纳矩阵和潮流方程；其次，通过连续潮流法逐步逼近电压稳定极限点，同步计算各运行点的雅可比矩阵；最后，监测雅可比矩阵的行列式值或最小奇异值变化，当行列式值趋近于零或最小奇异值达到临界阈值时，对应的运行点即为电压崩溃点。该方法的优势是理论严谨，能够准确捕捉电压稳定极限，但计算过程相对复杂，需要高效的数值计算方法（如改进二分法）提升收敛速度。

（四）负荷裕度法（连续潮流法）

负荷裕度法是通过连续潮流法计算系统从当前运行点到电压崩溃点的负荷增长能力，以负荷裕度（即极限负荷与当前负荷的差值）作为评估静态电压稳定性的核心指标，是目前工程应用中最广泛的方法之一。其核心优势是能够有效处理潮流方程的非线性特性，准确追踪电压稳定极限点，尤其适用于含新能源、电动汽车等灵活性资源的IEEE33节点扩展系统。

针对IEEE33节点系统的实施步骤：① 定义负荷增长方向和增长系数λ（λ=0对应基态运行点，λ=λcr对应电压崩溃点）；② 构建含参数λ的扩展潮流方程，通过参数化技术解决接近极限点时的潮流收敛困难问题；③ 采用自适应步长策略（如二项式快速扫描+二分法精确定位），逐步增加λ并求解扩展潮流方程，直至系统达到电压崩溃点；④ 计算负荷裕度ΔP=Pcr-P0（Pcr为极限有功功率，P0为当前有功功率），负荷裕度越大，系统静态电压稳定性越强。

在含新能源的IEEE33节点系统中，该方法可结合灵活性资源模型（如风电、光伏、电动汽车充电站），评估不同调度策略下的负荷裕度变化，为灵活性资源的优化配置提供依据。

三、基于IEEE33节点的静态电压稳定性评估实施流程

结合上述评估方法，基于IEEE33节点系统的静态电压稳定性评估需遵循“基础建模-方法选择-计算分析-结果验证”的完整流程，具体步骤如下：

（一）系统建模与参数准备

首先，建立IEEE33节点系统的基础模型，包括节点参数（负荷类型、电压等级）、支路参数（电阻、电抗、电导）、电源参数（发电机励磁系统稳态增益、无功出力极限）等；若需分析新能源并网影响，还需补充风电、光伏的输出特性模型及STATCOM等无功补偿装置的控制模型。其次，确定基态运行条件，包括初始负荷分布、电源出力、变压器分接头位置等，确保基态潮流计算收敛。

（二）评估方法选择与适配

根据评估目标选择合适的方法：① 若需快速初步判断系统稳定性，选择P-V曲线法；② 若需定位电压薄弱点和关键影响因素，选择灵敏度分析法；③ 若需精确计算电压稳定极限和负荷裕度，选择负荷裕度法（连续潮流法）；④ 若需从数学角度验证稳定极限，可采用雅可比矩阵奇异法。

针对IEEE33节点的配网特性，建议优先采用负荷裕度法或灵敏度分析法，前者可全面评估系统整体稳定性，后者可精准定位局部薄弱环节，二者结合可提升评估的全面性和准确性。

（三）计算分析与指标评估

根据选定的方法进行计算，输出核心评估指标：① 电压稳定裕度（负荷裕度ΔP、电压裕度ΔV）；② 电压薄弱节点集（如灵敏度排名前5的节点）；③ 关键影响因素（如高灵敏度的无功电源、重载支路）；④ 电压崩溃点对应的运行参数（极限负荷、极限电压）。

例如，在IEEE33节点标准系统中，通过负荷裕度法计算得到基态下的负荷裕度ΔP=2.3pu，电压薄弱节点为节点28、31、33，关键影响因素为节点25的无功补偿容量，据此可提出针对性的提升措施（如增加节点25的电容器组容量）。

（四）结果验证与措施优化

采用多种方法交叉验证评估结果的可靠性，例如对比P-V曲线法与负荷裕度法得到的电压崩溃点是否一致；若结果存在偏差，需分析负荷模型、电源参数等因素的影响并修正模型。最后，基于评估结果制定稳定性提升措施（如无功补偿装置配置、负荷转移、新能源出力调控等），并通过重新计算评估措施的有效性。

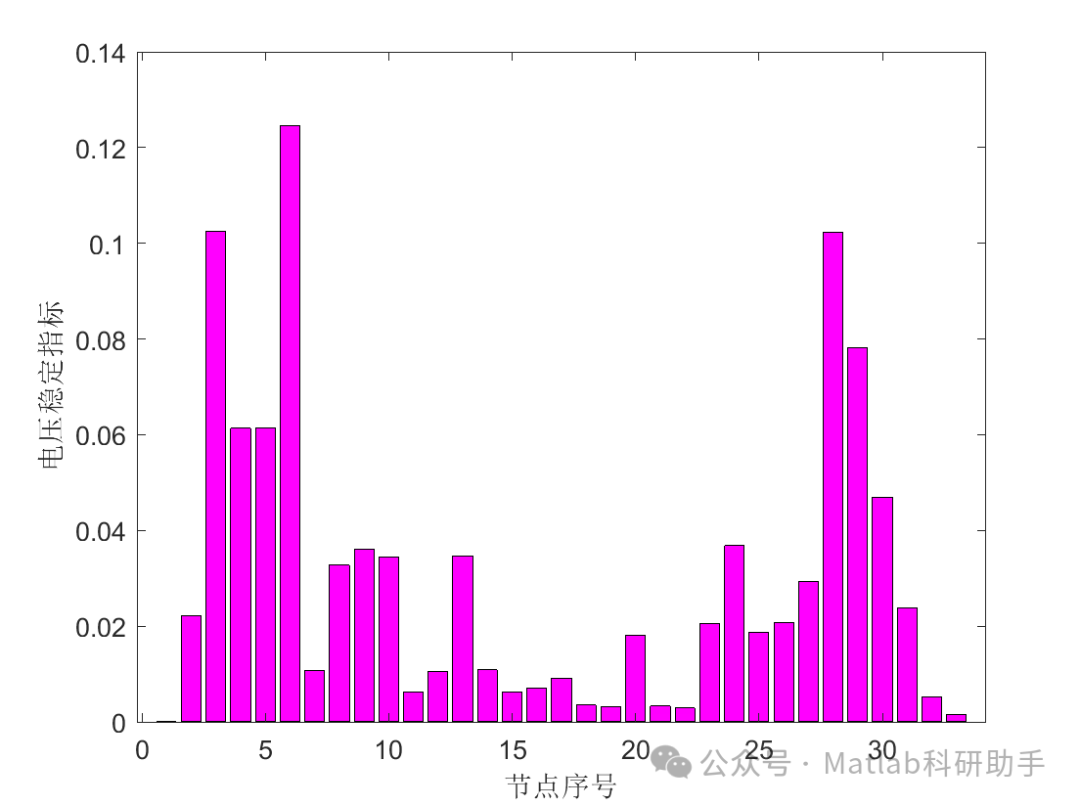

四、IEEE33节点系统评估实例与结果分析

以IEEE33节点标准系统为例，采用负荷裕度法和灵敏度分析法进行联合评估，具体结果如下：

1. 基态潮流计算结果：系统基态电压水平为1.02~1.05pu（标幺值），节点33的电压最低（1.02pu）；总负荷有功功率P0=3.72MW，无功功率Q0=2.3Mvar。

2. 负荷裕度计算结果：采用连续潮流法求解得到电压崩溃点对应的负荷增长系数λcr=1.68，极限有功功率Pcr=6.25MW，负荷裕度ΔP=2.53MW，说明系统在基态下具有一定的稳定储备能力。

3. 灵敏度分析结果：电压对无功负荷的灵敏度排序前3的节点为33（dV/dQ=-0.085）、31（dV/dQ=-0.072）、28（dV/dQ=-0.068），均为系统末端负荷节点，是电压薄弱点；关键影响因素为节点18的无功补偿装置（灵敏度贡献度达32%）。

4. 提升措施验证：在节点33加装STATCOM装置（无功出力极限±0.5Mvar）后，重新计算得到负荷裕度ΔP=3.12MW，较基态提升23.3%；节点33的最低电压提升至1.04pu，电压稳定性显著增强，验证了措施的有效性。

五、结论与展望

静态电压稳定性评估是保障电网安全运行的关键技术，P-V曲线法、灵敏度分析法、雅可比矩阵奇异法、负荷裕度法等主流方法各有优势，需结合评估目标和系统特性合理选择。IEEE33节点系统作为标准测试平台，为评估方法的验证提供了可靠支撑，通过完整的建模、计算、验证流程，可精准掌握系统的电压稳定状态并提出优化措施。

未来，随着新型电力系统的发展，基于IEEE33节点的静态电压稳定性评估需进一步关注：① 高比例新能源并网带来的低惯量、非线性特性对评估方法的影响；② 人工智能算法（如神经网络、强化学习）在评估中的应用，提升计算效率和预测精度；③ 多时间尺度动态特性与静态评估方法的融合，实现从“被动评估”到“主动预防”的转变。
