🔥 内容介绍

Metamaterial（超材料）Cooke Triplet（库克三片式镜头）作为新型光学成像系统，凭借超材料的特殊电磁响应特性，可突破传统光学镜头的性能限制，但也面临 “结构参数复杂、多性能目标耦合、有限差分时间域（FDTD）模拟耗时” 等挑战。本文将结合遗传算法（GA）的全局优化能力、多目标规划（MOP）的多性能权衡能力、自适应神经模糊系统（ANFIS）的非线性建模能力，构建 “模拟 - 优化 - 决策” 一体化方案，解决 Metamaterial Cooke Triplet FDTD 模拟中的核心问题，提升系统设计效率与性能。

一、Metamaterial Cooke Triplet FDTD 模拟的核心需求与挑战

（一）系统结构与性能目标

Metamaterial Cooke Triplet 由三片超材料透镜组成，需通过 FDTD 模拟分析其电磁响应，最终实现成像分辨率提升、像差校正、宽波段适配三大核心性能目标，具体参数包括：

电磁参数：透镜单元的介电常数、磁导率分布（超材料核心特性，决定光场调控能力）；

光学性能：调制传递函数（MTF，衡量分辨率，需在 50 lp/mm 处≥0.5）、波前像差（RMS≤λ/10，λ 为工作波长）、波段适配范围（如可见光 400-700nm）；

结构参数：透镜曲率半径（R1-R6）、中心厚度（d1-d3）、超材料单元尺寸（如亚波长孔阵列周期 p、孔径 a）。

（二）FDTD 模拟的核心挑战

高维度参数优化难题：系统涉及 10 + 结构与电磁参数（如 6 个曲率半径、3 个厚度、2 个超材料单元参数），FDTD 模拟单次耗时≥2 小时，传统 “试错法” 难以遍历解空间，易陷入局部最优；

多性能目标冲突：分辨率提升可能导致像差增大，宽波段适配需牺牲特定波长下的性能，需在冲突目标间找到平衡；

模拟精度与效率权衡：FDTD 网格尺寸越小（如 λ/20）模拟精度越高，但计算量呈指数增长（网格数增加 10 倍，耗时增加 100 倍），需在精度与效率间建立量化映射关系。

二、三种算法的融合应用框架设计

针对上述挑战，构建 “ANFIS-FDTD 代理建模→GA-MOP 多目标优化→ANFIS 决策验证” 的融合框架，核心逻辑是用 ANFIS 替代部分 FDTD 模拟，降低计算成本；用 GA-MOP 实现多参数多目标优化；用 ANFIS 验证优化结果可行性，具体框架如下：

（一）阶段 1：ANFIS 构建 FDTD 代理模型（模拟加速）

FDTD 直接模拟高维度参数组合时效率极低，通过 ANFIS 构建 “结构 / 电磁参数 - 光学性能” 的代理模型，可将模拟耗时从小时级降至秒级，为后续优化提供高效计算基础。

数据样本生成：

采用拉丁超立方抽样（LHS），在参数可行域内生成 200-300 组样本（如曲率半径 R1∈50-150mm，超材料周期 p∈300-500nm）；

对每组样本进行 FDTD 模拟（设置网格尺寸 λ/20，边界条件为完美匹配层 PML），输出 MTF、波前像差、波段适配范围等性能指标，形成训练数据集（输入：10 个参数，输出：3 个性能指标）。

ANFIS 代理模型训练：

网络结构设计：输入层（10 个参数）→模糊化层（采用高斯隶属度函数，每个输入变量设 5 个模糊子集，共 5¹⁰条初始规则）→规则层（计算规则触发强度）→归一化层→输出层（3 个性能指标）；

参数优化：采用混合学习算法，前向传播优化隶属度函数中心与宽度，反向传播（梯度下降）优化规则后件参数，以 “FDTD 模拟值与 ANFIS 预测值的均方误差（MSE）” 为目标函数，当 MSE≤0.01 时停止训练；

模型验证：随机抽取 50 组新样本，对比 ANFIS 预测值与 FDTD 模拟值，确保 MTF 预测误差≤5%，像差预测误差≤10%，验证代理模型精度。

（二）阶段 2：GA-MOP 实现多目标优化（参数寻优）

以 ANFIS 代理模型输出的 “MTF 最大化、像差最小化、波段范围最大化” 为目标，通过 GA-MOP 优化结构与电磁参数，生成 Pareto 最优解集合。

优化目标与约束条件定义：

目标函数（3 个）：

f1：MTF (50 lp/mm)→max（目标值≥0.5）；

f2：波前像差 RMS→min（目标值≤λ/10）；

f3：波段适配范围 Δλ→max（目标值≥300nm）；

约束条件：

结构约束：透镜厚度 d1-d3≥3mm（避免加工断裂），超材料单元孔径 a≤p/2（避免相邻单元耦合）；

电磁约束：超材料介电常数实部∈1.5-3.0（匹配玻璃基底特性）。

GA-MOP 优化流程：

染色体编码：采用实数编码，每条染色体对应 10 个参数（如 [R1, R2, ..., p, a]），种群规模设为 100；

适应度计算：将染色体参数输入 ANFIS 代理模型，得到 3 个性能指标，采用 “非支配排序 + 拥挤度计算”（NSGA-II 算法）评估适应度；

遗传操作：

选择：锦标赛选择（选择概率与拥挤度正相关，保留多样性）；

交叉：模拟二进制交叉（SBX，交叉概率 0.8）；

变异：多项式变异（变异概率 0.01，避免早熟收敛）；

迭代终止：迭代 50 代后，Pareto 解集合趋于稳定（连续 10 代无新非支配解生成），输出 50-80 个 Pareto 最优解。

（三）阶段 3：ANFIS 辅助决策与 FDTD 验证（结果落地）

GA-MOP 生成的 Pareto 解需结合工程需求筛选，且需通过 FDTD 验证代理模型的预测误差，确保优化结果可行。

ANFIS 多准则决策：

引入专家模糊规则（如 “成像系统优先保证 MTF，其次控制像差”），构建 ANFIS 决策模型：

输入：Pareto 解的 MTF、像差、波段范围；

模糊规则：若 MTF≥0.55 且像差≤λ/12 且波段≥280nm，则为 “优”；若 MTF≥0.5 且像差≤λ/10 且波段≥250nm，则为 “可接受”；

输出：解的优先级评分（0-10 分），筛选出 Top 10 高优先级解。

FDTD 最终验证：

对 Top 10 解进行高精度 FDTD 模拟（网格尺寸 λ/25，增加时域迭代步数至 10000），验证性能指标是否满足要求；

若某解的 FDTD 验证值与 ANFIS 预测值误差 > 10%（如 MTF 预测 0.55，实际 0.48），将该样本加入 ANFIS 训练集，重新更新代理模型，提升后续优化精度。

三、关键应用环节与技术细节

（一）ANFIS 代理模型的精度提升策略

参数归一化处理：将输入参数（如 R1∈50-150mm）与输出性能（如 MTF∈0-1）归一化至 [0,1] 区间，避免因参数量级差异导致的隶属度函数偏差；

模糊规则剪枝：初始规则数（5¹⁰=9.7e6）过多，通过 “规则贡献度分析”（计算每条规则对输出误差的贡献，删除贡献 < 0.1% 的规则），将规则数降至 1000 条以内，提升模型推理速度；

多输出协同训练：采用 “加权均方误差”（MTF 权重 0.4，像差权重 0.3，波段范围权重 0.3）作为损失函数，避免单一目标训练导致的其他目标精度下降。

（二）GA-MOP 的高维度优化改进

针对 10 个参数的高维度优化，对 NSGA-II 算法进行两点改进：

参数分组编码：将参数分为 “透镜结构组”（R1-R6, d1-d3）与 “超材料组”（p,a），交叉操作时仅在同组内交换基因，避免不同物理意义参数交叉导致的解不可行；

约束处理机制：引入 “可行性规则”，对违反约束的解（如 d1<3mm），将其适应度值设为 0，优先淘汰，减少无效迭代。

（三）FDTD 模拟的参数设置规范

为确保 ANFIS 训练数据的可靠性，FDTD 模拟需遵循统一规范：

光源设置：采用平面波光源，波长扫描范围 400-700nm，步长 20nm；

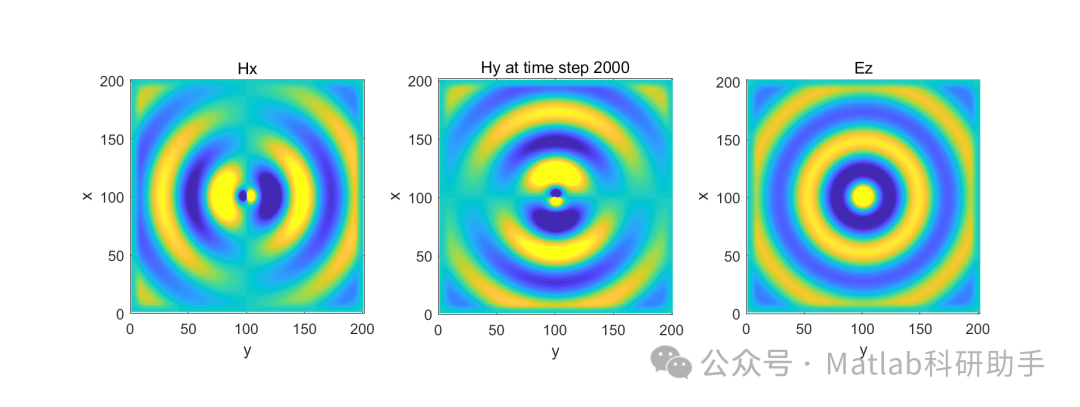

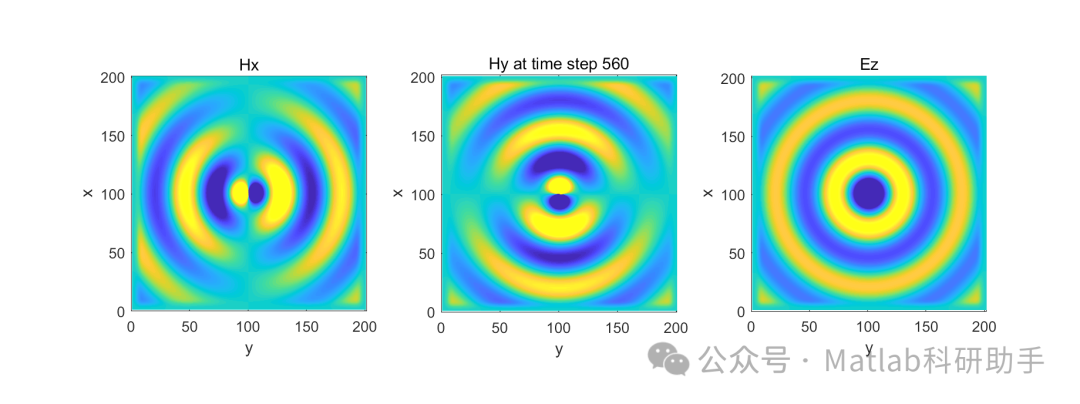

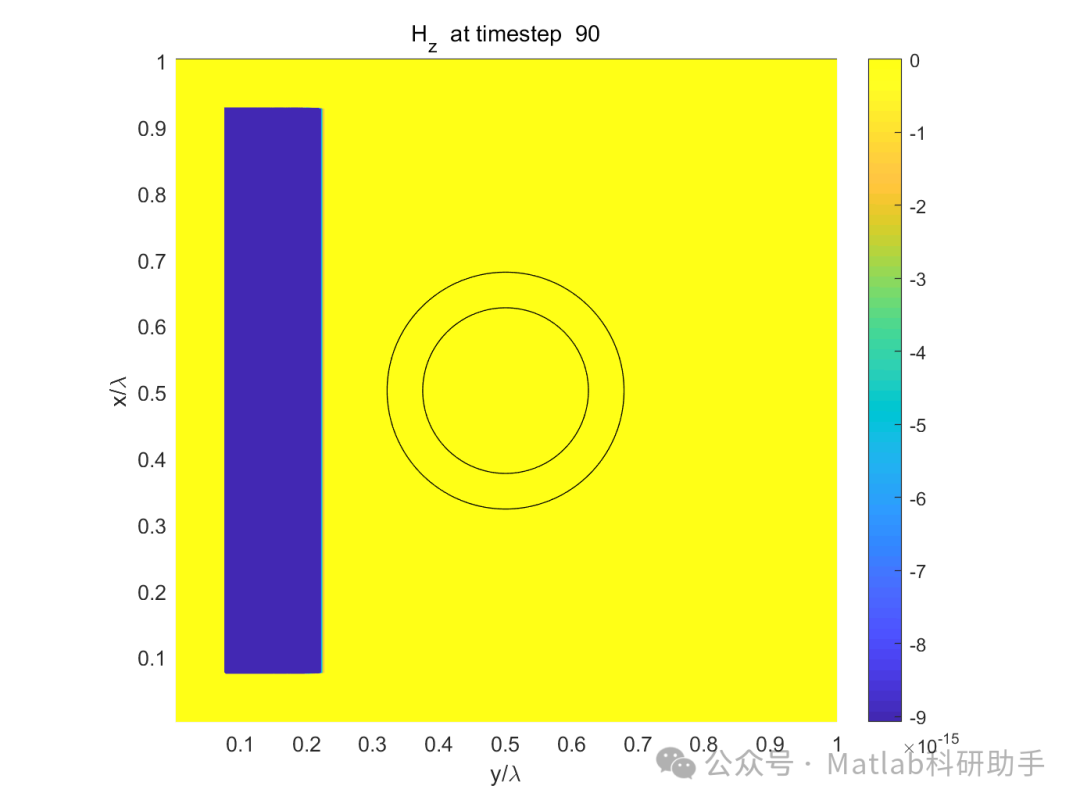

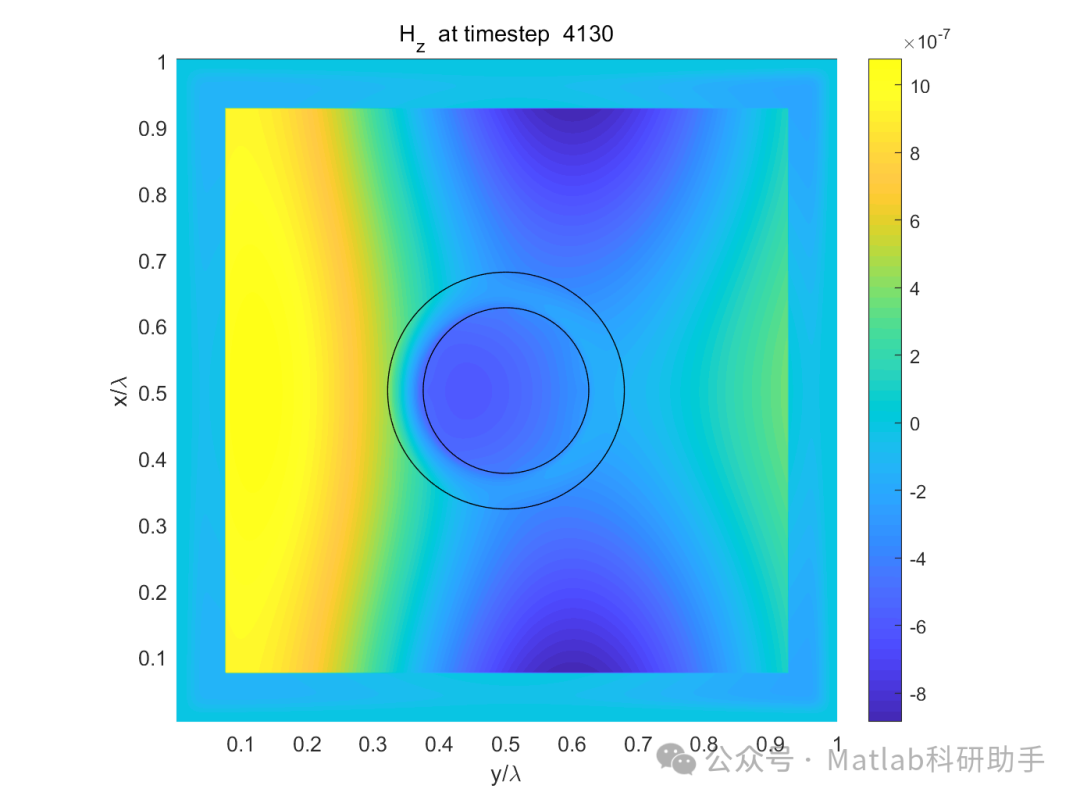

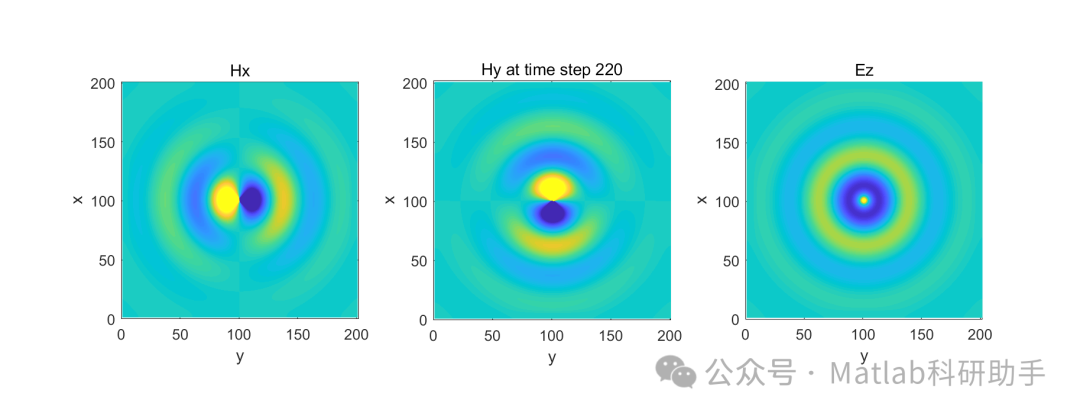

探测器设置：在透镜后焦面放置场探测器，记录电场分布，计算 MTF（通过傅里叶变换）与波前像差（通过泽尼克多项式拟合）；

边界条件：透镜上下表面设置 PML 边界（厚度 10 个网格），避免边界反射干扰。

四、研究拓展与未来方向

多物理场耦合模拟融合：当前仅考虑电磁响应，未来可引入 ANFIS 建模 “温度 - 电磁参数” 耦合关系（超材料介电常数随温度变化），提升系统在高温环境下的鲁棒性；

实时优化框架构建：结合强化学习（RL），让 ANFIS 在 FDTD 验证后自动更新模型参数（如 RL 奖励函数设为 “预测误差负反馈”），实现 “优化 - 验证 - 更新” 的闭环实时优化；

超材料单元拓扑优化：将 GA-MOP 扩展至超材料单元拓扑（如从孔阵列扩展到任意形状），通过 ANFIS 建模 “拓扑结构 - 电磁响应” 关系，进一步突破传统结构限制。

五、结论

遗传算法、多目标规划与自适应神经模糊系统的融合，为 Metamaterial Cooke Triplet FDTD 模拟提供了 “高效、精准、可落地” 的解决方案：ANFIS 代理模型解决了 FDTD 模拟耗时难题，GA-MOP 实现了高维度多目标优化，ANFIS 决策验证确保了结果的工程可行性。该融合框架不仅可应用于超材料光学系统，还可推广至光子晶体、超表面等新型电磁器件的 FDTD 模拟优化，为新型光学与电磁系统的设计提供通用技术范式。
