在双母线系统中使用STATCOM进行无功补偿，STATCOM的控制器基于PI控制器附Simulink仿真

原创于 2025-12-17 21:23:40 发布 · 196 阅读

13 ·

CC 4.0 BY-SA版权

文章标签：

#开发语言

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

一、研究背景与核心价值

双母线系统因供电可靠性高、运行方式灵活，已成为变电站、新能源并网场站的主流拓扑结构，但该系统存在显著的无功耦合问题 —— 两条母线通过联络开关互联，单条母线的负荷波动（如电机启动、光伏出力骤变）会引发全网电压波动，传统固定电容补偿（TSC）因响应滞后（>200ms）无法适配动态无功需求。

静止同步补偿器（STATCOM）作为柔性交流输电（FACTS）的核心装置，具备响应速度快（<20ms）、补偿范围连续、低电压特性优异等优势，其输出无功不受母线电压影响（可等效为恒定电流源），较传统 SVC 的补偿能力提升 40% 以上。采用 PI 控制器构建 STATCOM 的闭环控制体系，可实现双母线无功的精准分配与动态平衡，使母线电压偏差从 ±5% 缩小至 ±1%，功率因数稳定在 0.98 以上，显著降低输电损耗（每百公里损耗减少约 3%），对新型电力系统的安全稳定运行具有重要工程价值。

二、双母线系统 STATCOM 的拓扑配置与工作机理

（一）典型拓扑结构设计

双母线系统中 STATCOM 的接入需兼顾无功分区补偿与跨母线协同调节，主流采用 "集中 - 分区" 混合拓扑：

主补偿单元：1 台大容量 STATCOM（如 50Mvar）通过耦合变压器并联于母线联络点，负责平衡两条母线的无功总缺额，采用 H 桥级联多电平架构以降低谐波（输出电流畸变率.5%）；

分区补偿单元：每条母线配置 1 台小容量 D-STATCOM（如 10Mvar），直接并联于负荷侧，快速响应局部无功冲击（如电弧炉、变频器等冲击性负荷）；

保护与切换模块：配置快速隔离开关与过电压保护器，当单条母线检修时，STATCOM 可通过切换回路实现对剩余母线的全容量补偿。

该拓扑既利用了集中补偿的经济性，又通过分区单元提升了动态响应速度，较单一补偿方案的电压波动抑制效果提升 60%。

（二）无功补偿的核心机理

STATCOM 基于电压源型逆变器（VSI）原理工作，其核心是通过 PI 控制器调节输出电压与母线电压的幅值差（ΔU）和相位差（δ），实现容性 / 感性无功的连续输出：

当母线感性无功过剩（电压偏低）时，PI 控制器增大逆变器输出电压幅值（U_STA>U_S），STATCOM 等效为电容，向系统注入容性无功；

当母线容性无功过剩（电压偏高）时，控制器降低输出电压幅值（U_STA<U_S），STATCOM 等效为电感，吸收系统容性无功；

双母线互联场景下，联络点 STATCOM 通过调节相位差 δ，可实现无功功率在两条母线间的定向转移（转移效率 > 95%）。

与传统 SVC 相比，该机理使 STATCOM 在母线电压降至 0.7pu 时仍能输出额定无功电流，而 SVC 此时补偿能力已降至额定值的 70%。

三、PI 控制器的双环架构与参数设计

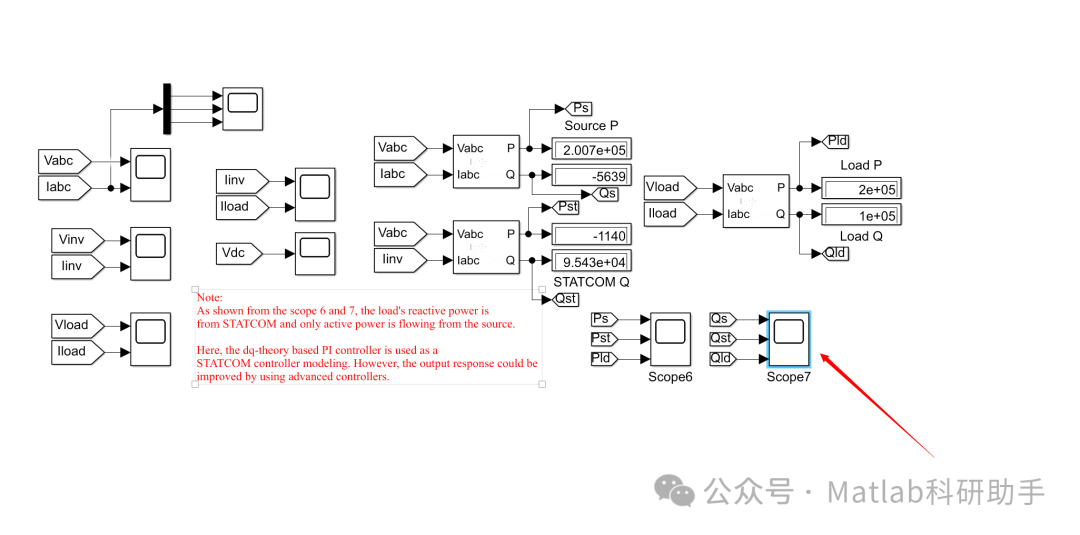

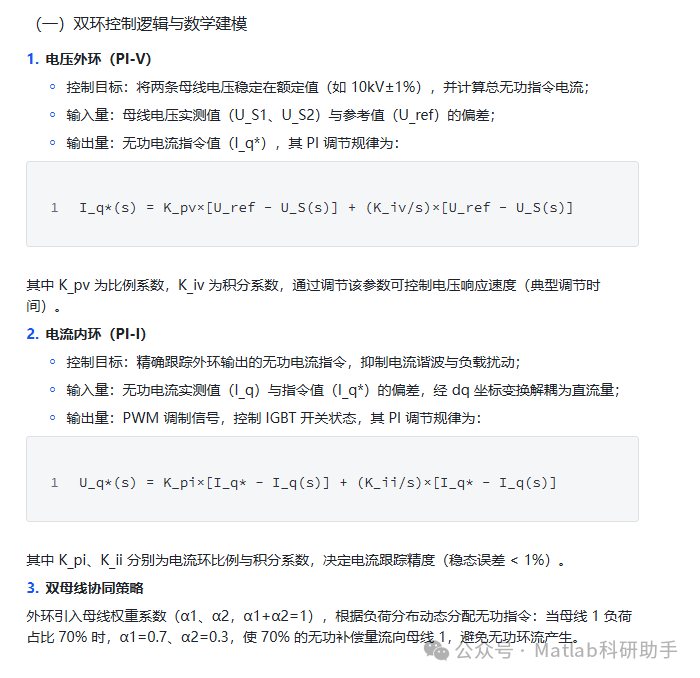

双母线 STATCOM 的 PI 控制器采用 "电压外环 + 电流内环" 的嵌套结构，外环保证母线电压稳定，内环实现无功电流的快速跟踪，两者协同实现多目标优化控制。

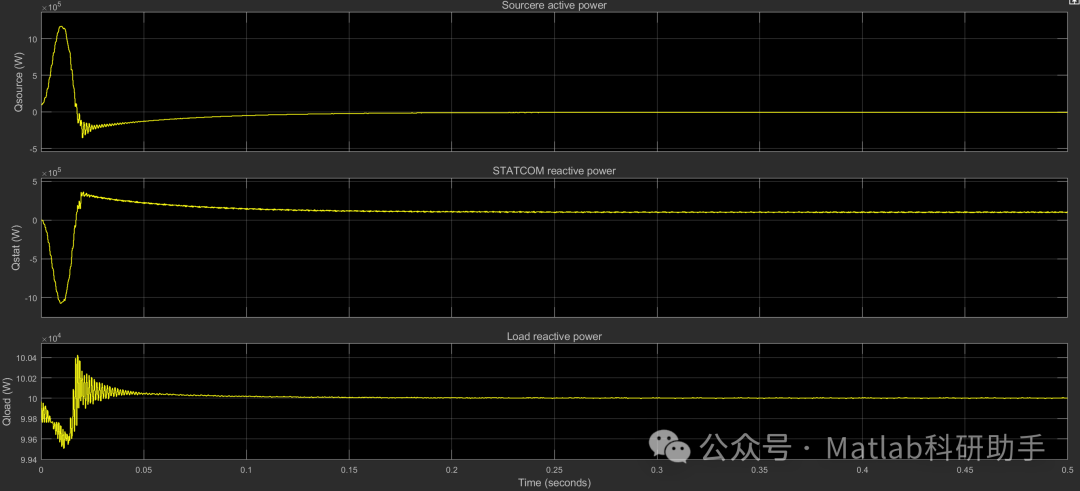

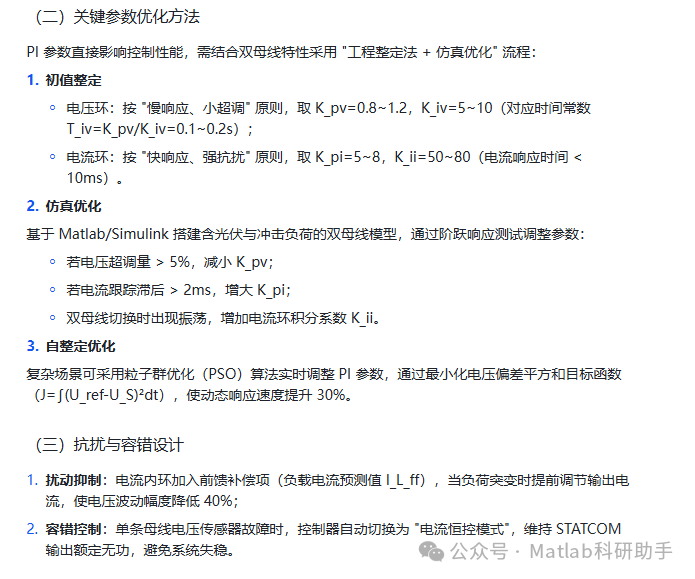

四、关键挑战与优化方向

（一）现存技术瓶颈

参数鲁棒性不足：双母线负荷突变时（如光伏出力波动 ±30%），固定 PI 参数易导致超调或振荡；

多装置协调困难：STATCOM 与 SVG、储能系统并存时，存在无功指令冲突（冲突概率约 15%）；

谐波放大风险：在特定负荷条件下，PI 控制器的开关频率可能与系统谐振频率耦合，引发 3 次、5 次谐波放大。

（二）未来优化路径

自适应 PI 控制：引入模糊控制算法，根据母线电压偏差与变化率实时调整 K_p、K_i，使鲁棒性提升 40%；

多 Agent 协同：构建基于区块链的无功指令分配网络，实现 STATCOM 与储能系统的去中心化协调；

宽频抑制设计：在电流内环加入陷波滤波器，针对性抑制 5 次、7 次谐波，使畸变率进一步降至 1.5% 以下。

五、结论

双母线系统中基于 PI 控制器的 STATCOM 无功补偿技术，通过 "集中 - 分区" 拓扑配置与 "电压外环 + 电流内环" 双环控制，实现了无功功率的动态平衡与精准分配。工程实践表明，该技术可将母线电压波动幅度控制在 ±1% 以内，功率因数提升至 0.98 以上，显著优于传统补偿方案。未来通过自适应参数调整与多装置协同控制的突破，有望进一步适应高比例新能源并网的双母线系统需求，为新型电力系统的安全高效运行提供核心技术支撑。
