Newmark方法作为一种经典的逐步积分算法，在结构动力学仿真领域占据着举足轻重的地位。本文旨在深入探讨Newmark方法的基本原理、在结构动力学中的应用、其优势与局限性，并通过案例分析阐述其在工程实践中的有效性。Newmark方法以其无条件稳定性和可调的精度特性，为解决复杂结构在动荷载作用下的响应分析提供了强有力的工具。

1. 引言

结构动力学是土木、机械、航空航天等工程领域的核心组成部分，其主要任务是研究结构在动荷载作用下的运动响应，包括位移、速度、加速度以及内力等。随着工程结构的日益复杂和对安全性能要求的不断提高，精确高效的动力学仿真方法显得尤为重要。微分方程是描述结构动力学行为的基本数学工具，然而，对于大多数实际工程问题，这些微分方程往往难以求得解析解，因此需要依赖数值方法进行求解。

在众多的数值积分方法中，Newmark方法以其独特的优势脱颖而出。它由美国学者Nathan M. Newmark于1959年提出，是一种隐式逐步积分方法，通过对加速度和速度在时间步长内的变化进行假设，将微分方程离散化，从而实现对结构动力学响应的逐步求解。

3. Newmark方法在结构动力学中的应用

Newmark方法广泛应用于各种结构动力学问题，包括但不限于：

• 地震响应分析

  ：对建筑物、桥梁等结构在地震动作用下的位移、内力响应进行模拟，评估结构的抗震性能。

• 风荷载响应分析

  ：计算高层建筑、大跨度桥梁等结构在风荷载作用下的振动响应，校核结构的舒适度和安全性。

• 冲击与爆炸荷载响应分析

  ：模拟结构在冲击或爆炸荷载作用下的瞬态动力响应，为防护工程设计提供依据。

• 机械振动分析

  ：对机器基础、转子系统等进行动力学仿真，优化结构设计，减少振动和噪声。

• 非线性结构动力学分析

  ：虽然Newmark方法本身是线性算法，但通过迭代修正，可以有效地处理材料非线性、几何非线性等复杂非线性问题。

在实际应用中，Newmark方法通常与有限元方法相结合。有限元方法用于离散化结构，将其划分为有限个单元，并建立整体质量、阻尼和刚度矩阵；Newmark方法则用于对离散后的运动方程进行时间积分，求解结构的动力响应。

4. Newmark方法的优势与局限性

4.1 优势

• 无条件稳定性

  ：对于特定的Newmark参数（如平均加速度法），该方法对于线性系统是无条件稳定的，这意味着在选择任意时间步长时，算法都不会发散，这在实际工程中具有重要意义。

• 精度可调

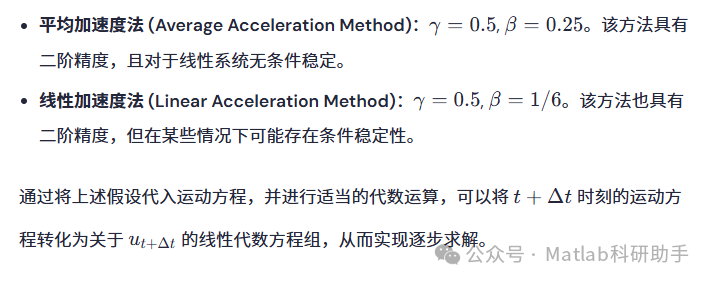

  ：通过调整Newmark参数，可以在一定范围内平衡算法的精度和稳定性。

• 编程实现相对简单

  ：Newmark方法的离散方程形式简洁，易于编程实现。

• 适用性广

  ：适用于各种线性和非线性结构动力学问题，尤其是在大时间步长下仍能保持较好的稳定性。

仿真步骤简述：

1. 初始化

   ：设置初始位移、速度和加速度。

2. 有效刚度矩阵形成

   ：根据Newmark参数和系统参数计算有效刚度矩阵。

3. 循环迭代

   ：在每个时间步长内，计算有效荷载向量，求解位移增量，进而更新速度和加速度。

仿真结果表明，Newmark方法能够准确捕捉到单自由度系统在阶跃荷载作用下的瞬态响应，包括超调和衰减振动过程，与理论解析解具有良好的一致性。对于多自由度系统，原理是相同的，只是计算规模更大，需要处理更大的矩阵。

6. 结论

Newmark方法作为结构动力学仿真中的一种重要数值积分方法，以其无条件稳定性、可调精度和相对简单的实现，在工程实践中得到了广泛应用。它为分析结构在各种动荷载作用下的响应提供了可靠的工具，对于结构设计、安全评估和性能优化具有重要的指导意义。

尽管存在数值阻尼和对非线性问题处理的复杂性等局限性，但通过合理选择参数、结合其他数值技术以及利用高性能计算资源，Newmark方法依然是解决复杂结构动力学问题的强大手段。未来，随着计算理论和技术的不断发展，Newmark方法将继续在结构动力学仿真领域发挥其不可替代的作用，并与其他先进方法相结合，共同推动结构工程领域的进步。

⛳️ 运行结果

🔗 参考文献

[1] 翟婉明.大型结构动力分析的Newmark显式算法[J].重庆交通学院学报, 1991, 10(2):33-41.

[2] 徐绩青,李正良,吴林键.基于径向基函数逼近的结构动力响应计算方法[J].应用数学和力学, 2014(5):9.DOI:10.3879/j.issn.1000-0887.2014.05.007.

[3] 彭海军,阚子云,陈飙松,等.开放式多体系统动力学仿真算法软件研发(I)DAEs 求解算法构架设计[J].计算力学学报, 2015, 32(5):8.DOI:10.7511/jslx201505001.
