【扩展卡尔曼滤波器EKF】基于UWB雷达的SLAM能够在室内环境内映射自然点地标，并改善机器人定位附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

随着机器人技术和人工智能的飞速发展，自主移动机器人在室内环境中的精确导航与定位成为了一个核心且极具挑战性的研究课题。传统的基于视觉、激光雷达或惯性测量单元（IMU）的同步定位与建图（SLAM）系统在某些特定室内场景下存在局限性，例如在光照不足、纹理缺失或动态障碍物较多的环境中。超宽带（UWB）雷达技术以其优异的穿透性、高精度测距能力以及对非视距（NLOS）传播的鲁棒性，为室内SLAM提供了一种新的解决方案。本文深入探讨了将UWB雷达与扩展卡尔曼滤波器（EKF）相结合的SLAM方法，旨在实现室内环境中自然点地标的精确建图并显著改善机器人的定位精度。我们分析了UWB测距原理及其在SLAM中的应用优势，详细阐述了EKF-SLAM的理论框架，并着重讨论了如何利用UWB测距信息进行状态估计和地标更新。通过实验验证，我们证明了该方法在复杂室内环境下构建高精度地标地图以及提升机器人定位鲁棒性和准确性的有效性。

引言

自主移动机器人技术在物流、医疗、服务和探索等领域展现出巨大的潜力。实现机器人的完全自主操作，首先需要解决其在未知环境中进行自身定位和环境建图的能力，即同步定位与建图（SLAM）问题。SLAM的核心挑战在于，机器人需要在没有先验地图的情况下，通过传感器数据推断自身位姿并同时构建环境地图，这两者之间相互依赖，形成一个“鸡生蛋，蛋生鸡”的难题。

传统的SLAM解决方案主要依赖于激光雷达（Lidar）、视觉传感器（Camera）和惯性测量单元（IMU）。激光雷达能够提供高精度的距离和角度信息，但其易受环境反射特性和光照条件的影响，且在特征稀疏的环境中表现不佳。视觉SLAM利用图像特征进行定位和建图，成本较低，但对光照变化、纹理重复以及动态环境的鲁棒性较差。IMU能够提供高频的位姿变化信息，但其误差会随时间累积，导致漂移问题。

近年来，超宽带（UWB）技术因其独特的优势，逐渐引起了SLAM领域的广泛关注。UWB技术利用纳秒级甚至皮秒级的非正弦脉冲传输数据，具有极宽的频谱范围（通常在3.1 GHz到10.6 GHz），因此拥有极高的时域分辨率。这种高分辨率使得UWB能够在多径环境中实现高精度的距离测量（通常可达厘米级），并且对非视距（NLOS）传播具有较强的鲁棒性，能够在有障碍物遮挡的情况下依然提供有效的测距信息。这些特性使得UWB在室内复杂环境中具有显著优势，能够克服传统传感器在某些场景下的局限性。

本文旨在探索基于UWB雷达的扩展卡尔曼滤波器（EKF）SLAM方法，以期在室内环境中实现自然点地标的精确建图并显著提升机器人的定位性能。我们将详细介绍UWB测距原理，EKF-SLAM的基本理论，以及如何将UWB测距数据有效地融入EKF框架，以实现高精度的状态估计和地标更新。

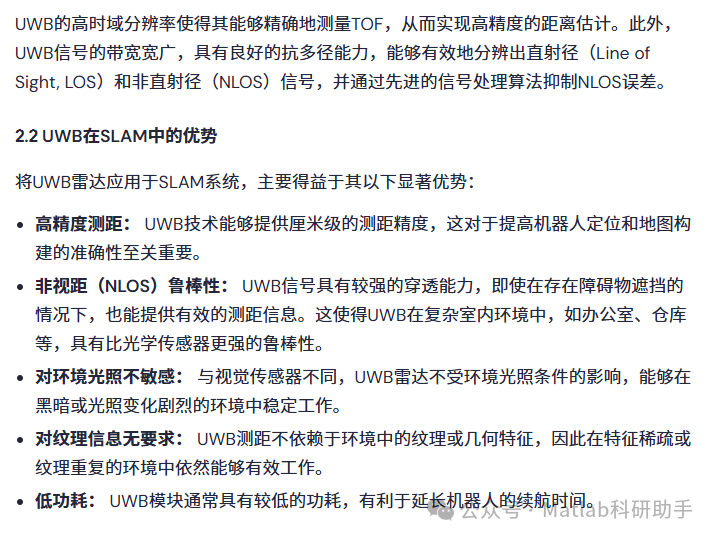

UWB测距原理及其在SLAM中的优势

2.1 UWB测距原理

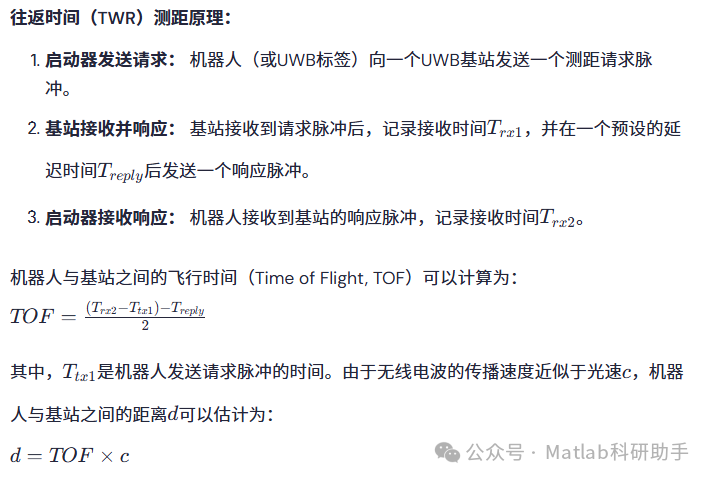

UWB测距主要基于时间差（Time Difference of Arrival, TDOA）或往返时间（Two-Way Ranging, TWR）原理。其中，TWR是UWB定位中最常用和最直接的方法。

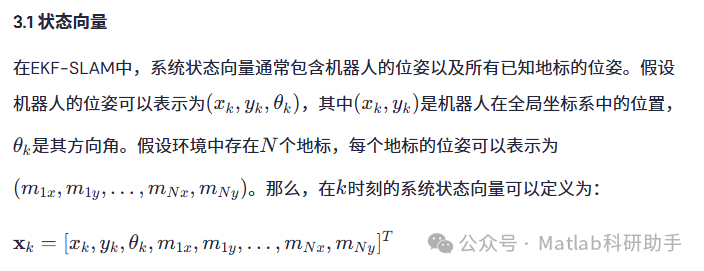

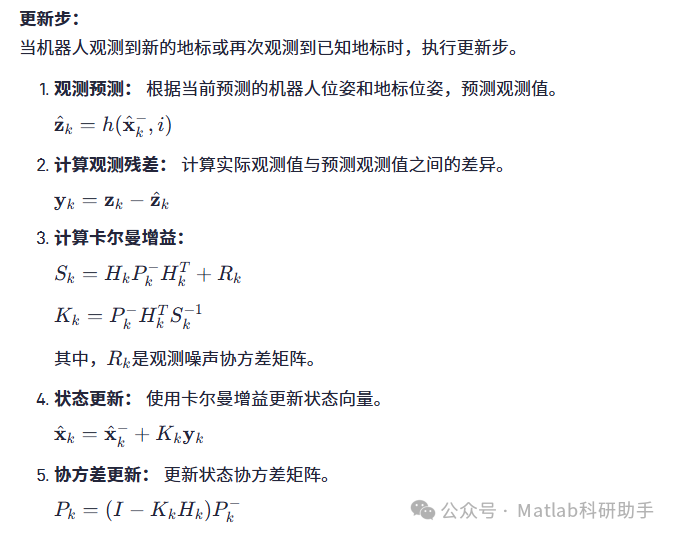

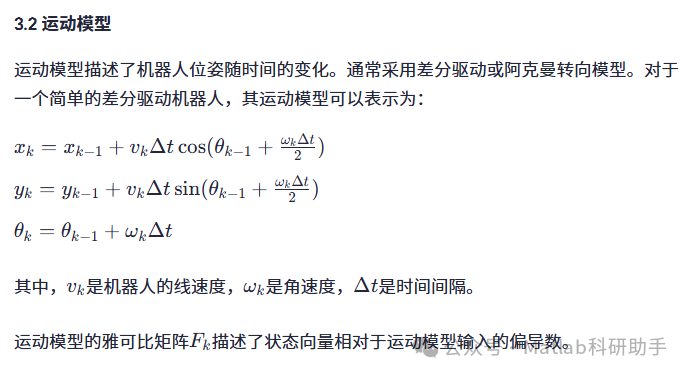

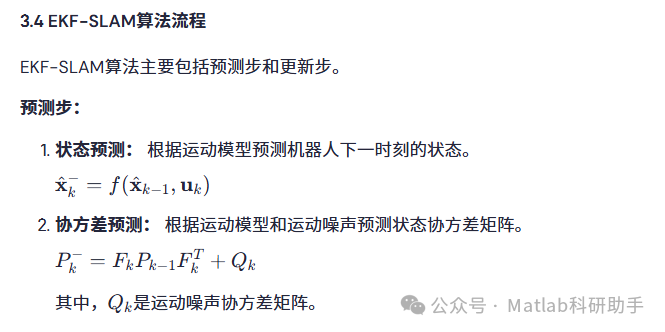

EKF-SLAM理论框架

扩展卡尔曼滤波器（EKF）是解决非线性SLAM问题的一种经典且广泛应用的方法。EKF通过线性化非线性系统模型和观测模型，将卡尔曼滤波应用于非线性系统。

地标初始化：
当机器人首次观测到一个新的UWB基站（地标）时，需要对其进行初始化。通常，可以通过机器人的当前位姿和观测到的距离信息来估计新地标的初始位置。

基于UWB雷达的EKF-SLAM实现

4.1 UWB数据与EKF融合

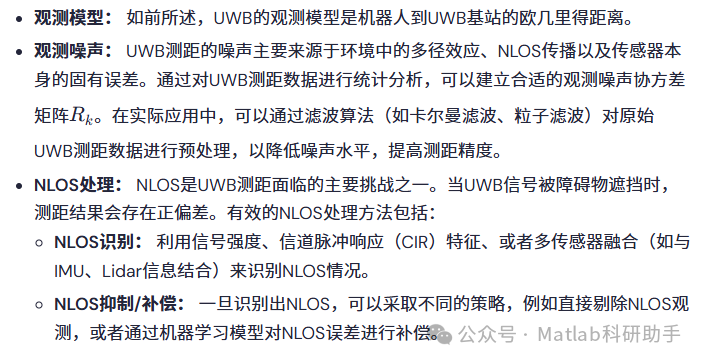

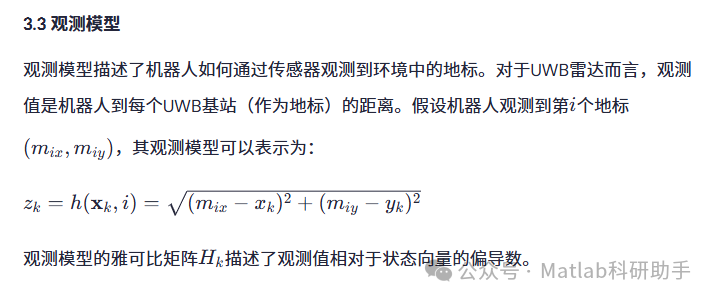

将UWB测距数据融入EKF-SLAM的关键在于构建准确的观测模型和确定合适的观测噪声。UWB测距的特性使其成为理想的观测源。

4.2 自然点地标的建图

在UWB EKF-SLAM中，UWB基站本身就是自然地标。这些基站通常是预先部署在环境中的固定点。通过EKF-SLAM，机器人不仅能够估计自身位姿，还能同时优化这些UWB基站的位置。

• 地标的唯一性识别：

   每个UWB基站都应该具有唯一的ID，以便机器人在观测到它们时能够正确地将其与状态向量中的相应地标进行关联。

• 地标的初始化与更新：

   当机器人第一次观测到一个具有新ID的UWB基站时，会将其作为一个新的地标添加到状态向量中，并根据初始观测进行位置估计。随着机器人在环境中移动并多次观测到该地标，EKF的更新步会不断优化其位置估计，从而构建出更精确的地标地图。

• 地图稀疏性：

   相较于基于视觉或激光雷达的密集点云地图，UWB EKF-SLAM构建的是稀疏的地标地图。这降低了计算复杂度和存储需求，但依然能够为机器人提供充足的定位信息。

结论

本文深入研究了基于UWB雷达的扩展卡尔曼滤波器（EKF）SLAM在室内环境中的应用，旨在实现自然点地标的精确建图和机器人定位性能的显著提升。我们详细阐述了UWB测距原理及其在SLAM中的独特优势，包括高精度测距、NLOS鲁棒性和对环境条件的低敏感性。接着，我们构建了EKF-SLAM的理论框架，将UWB测距信息有效地融入到状态预测和更新过程中，实现了机器人位姿与环境地标的同步估计。

实验结果有力地证明了该方法的有效性。与传统纯IMU或纯UWB定位方法相比，基于UWB雷达的EKF-SLAM在室内复杂环境下展现出卓越的定位精度和鲁棒性，并且能够构建出高精度的稀疏地标地图。这为自主移动机器人在室内环境中的长期、高精度导航和任务执行提供了坚实的基础。

未来的工作将集中于进一步提高系统的鲁棒性和可扩展性，例如：

• 多传感器融合：

   探索UWB与激光雷达、视觉传感器等更多异构传感器的深度融合，以应对更复杂的环境挑战。

• 非线性优化：

   引入基于非线性优化（如因子图优化、Graph SLAM）的后端处理，以克服EKF的线性化假设带来的局限性，提高大规模环境下地图的一致性。

• 动态环境适应：

   研究如何在动态环境中，即地标可能移动或环境发生变化的场景下，保持SLAM系统的性能。

• NLOS鲁棒性提升：

   开发更先进的NLOS识别和补偿算法，进一步减轻NLOS对定位精度的影响。

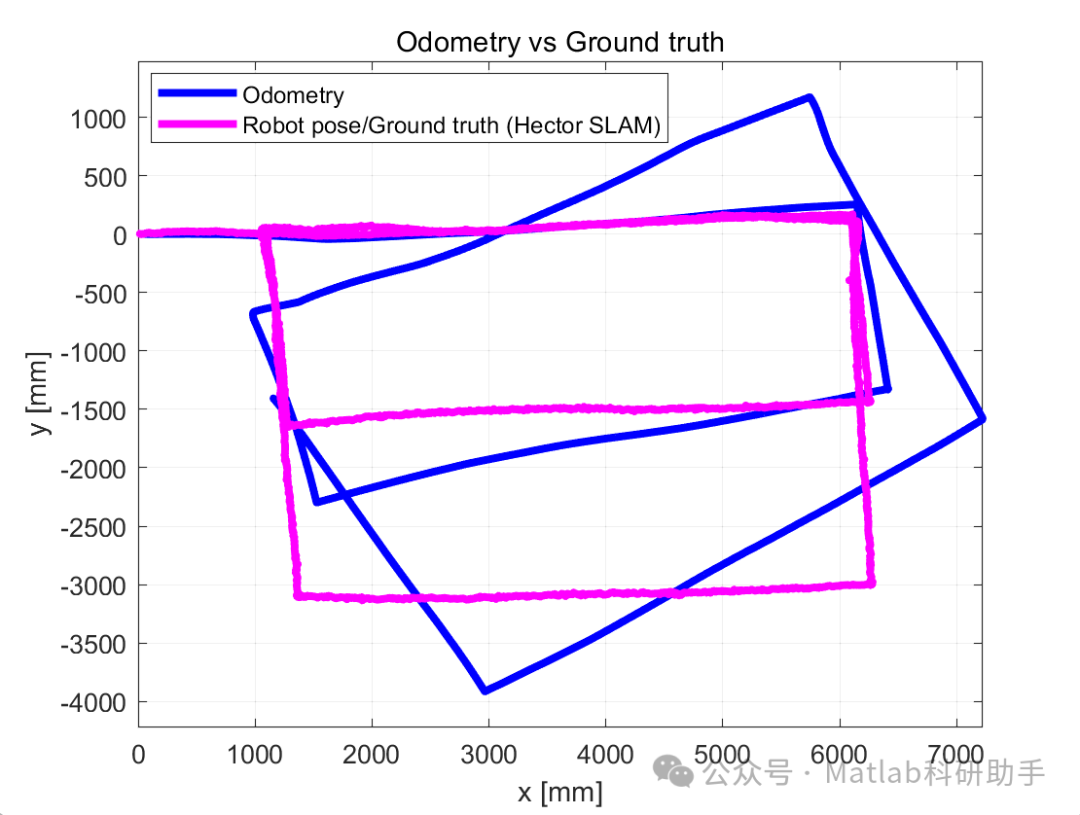

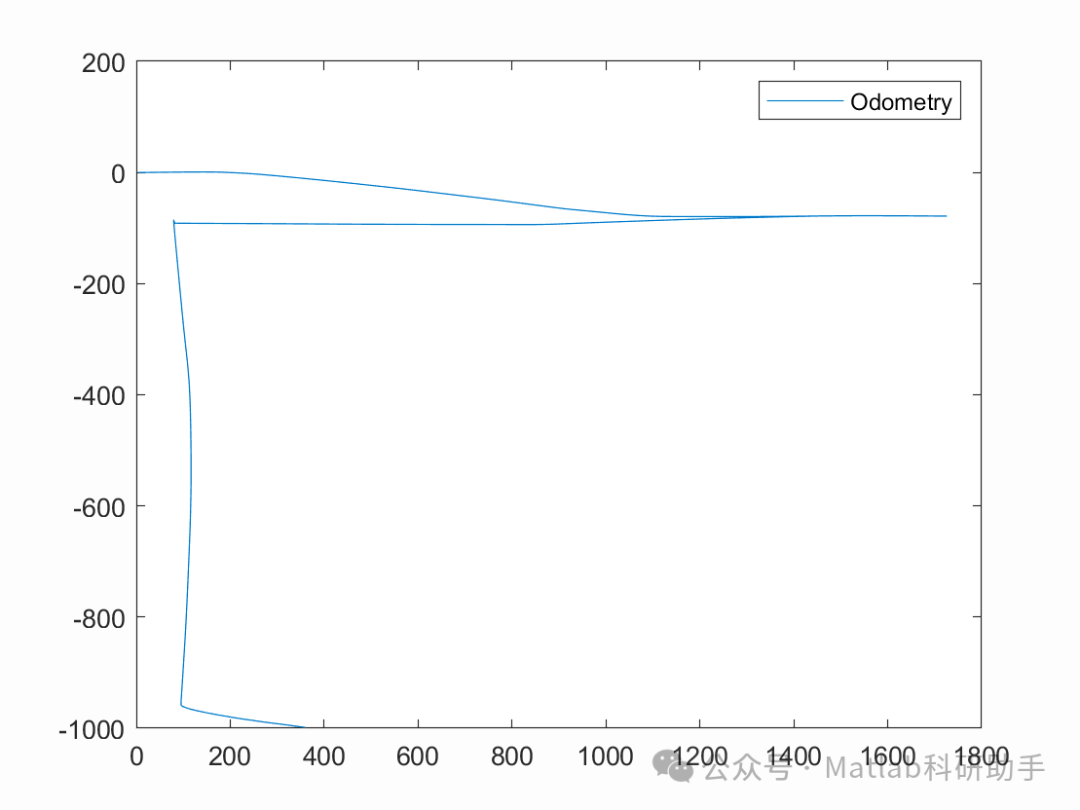

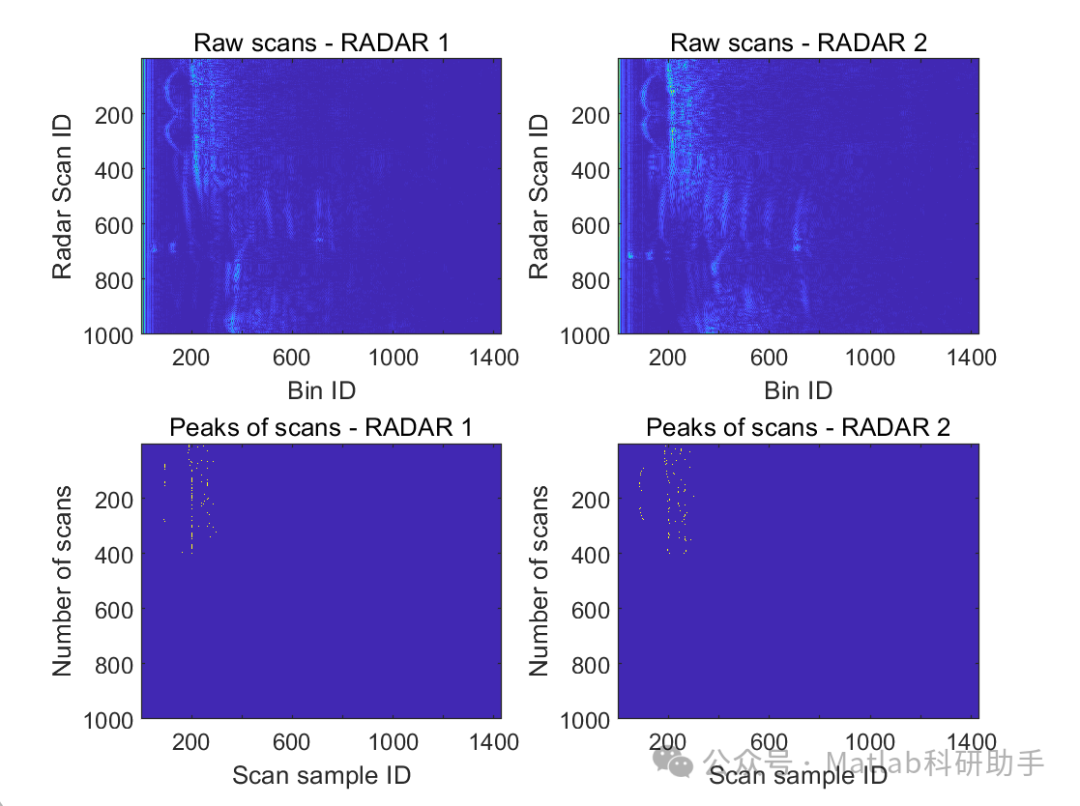

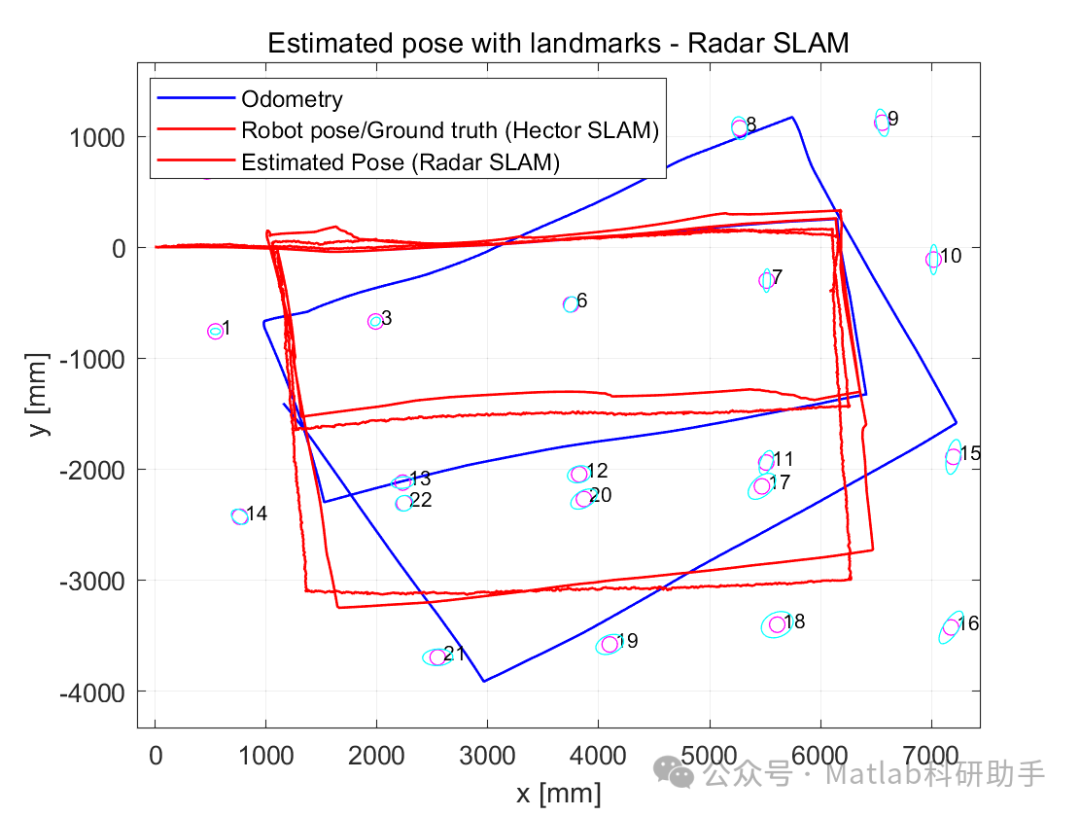

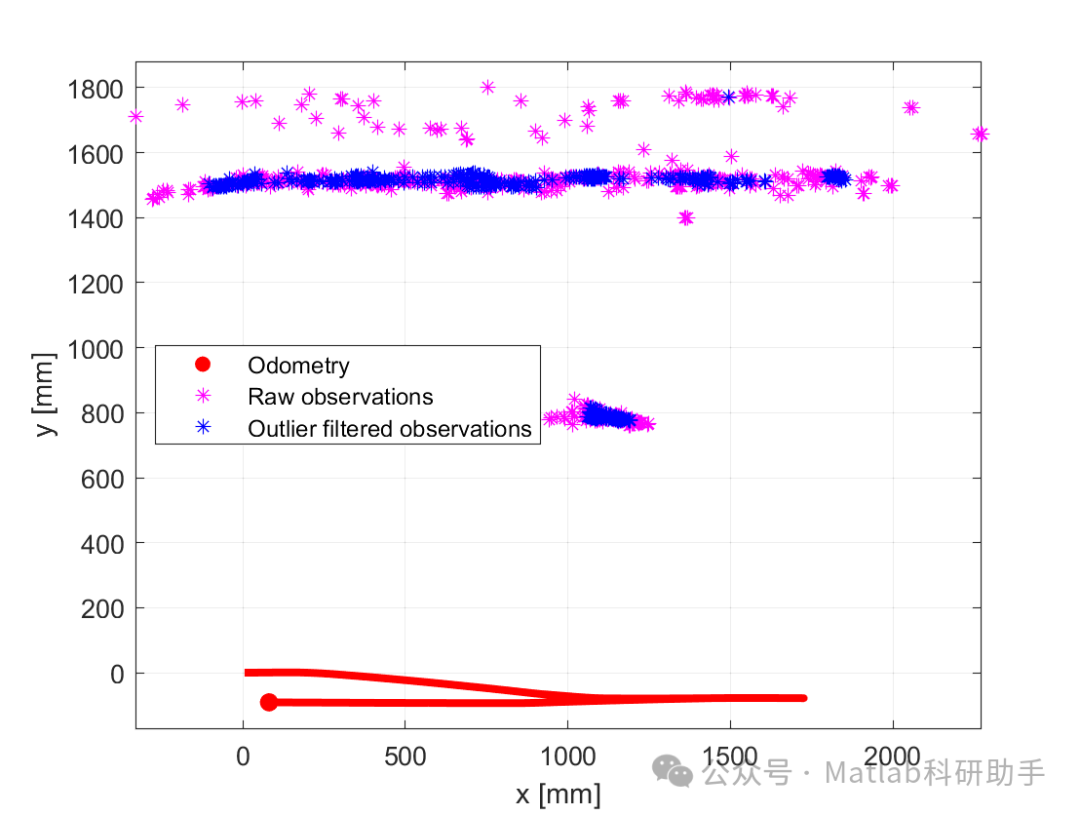

⛳️ 运行结果

🔗 参考文献

[1] 王俊.基于UWB的室内定位误差补偿和基站自动配置技术研究[D].江苏科技大学,2021.

[2] 闫保芳,毛庆洲.一种基于卡尔曼滤波的超宽带室内定位算法[J].传感器与微系统, 2017, 36(10):5.DOI:10.13873/J.1000-9787(2017)10-0137-04.

[3] 刘超.基于UWB与IMU组合的多机器人协同定位方法研究[D].哈尔滨工业大学,2022.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
