【继电保护】双侧电源系统距离保护仿真模型附Simulink仿真

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

一、模型核心架构与设计原则

1. 电源等效性：采用 R-L-C 中性点接地模型模拟实际系统内阻与电抗；

1. 保护选择性：通过方向元件限制正向动作，三段式定值实现分层保护；

1. 场景全面性：覆盖 11 类故障类型与多位置故障注入。

二、关键模块设计与参数配置

（一）一次系统模块（以 230kV/50Hz 系统为例）

1. 双侧电源模块

• 送端 / 受端电源参数：电压 230kV，频率 50Hz，内阻 9.186Ω，电抗 138mH，中性点直接接地；

• 相移设置：受端电源相移 0°（与送端保持同步），启动时间 0.05s 避免初始冲击。

1. 输电线路模块

• 拓扑设计：100km 架空线分为 90km+10km 两段，分界处设故障注入点；

• 参数计算：单位阻抗 0.3Ω/km，总阻抗 30Ω，采用 π 型等效电路（电感 120mH，电容 1μF）。

1. 断路器模块

• 动作特性：开通电阻 1.0e6Ω，关断电阻 0.1Ω，初始状态闭合；

• 控制逻辑：接收保护跳闸信号后 0.01s 内断开，故障切除后经重合闸判断重合。

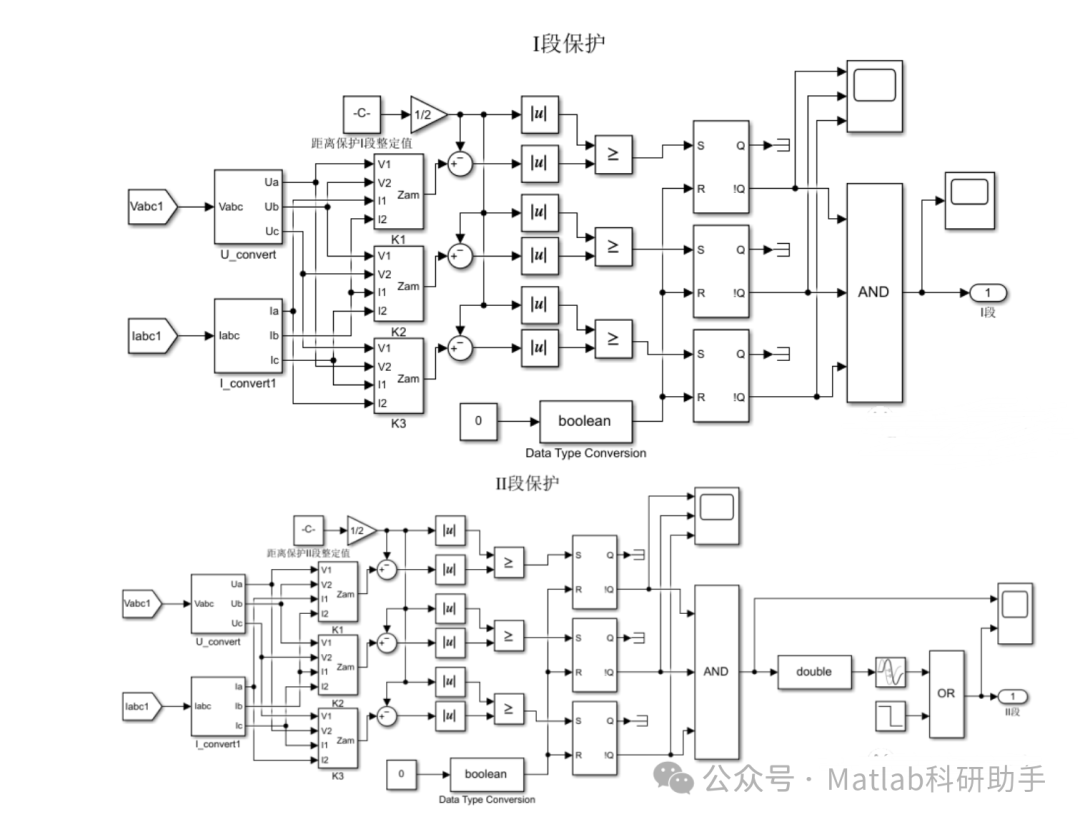

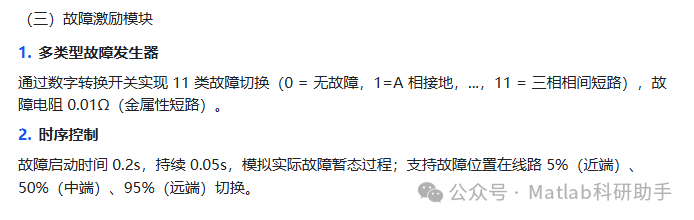

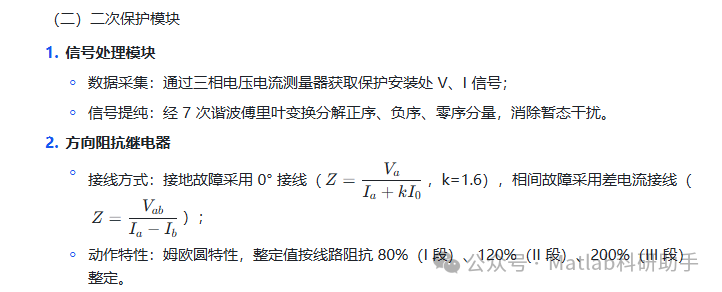

三、仿真实现

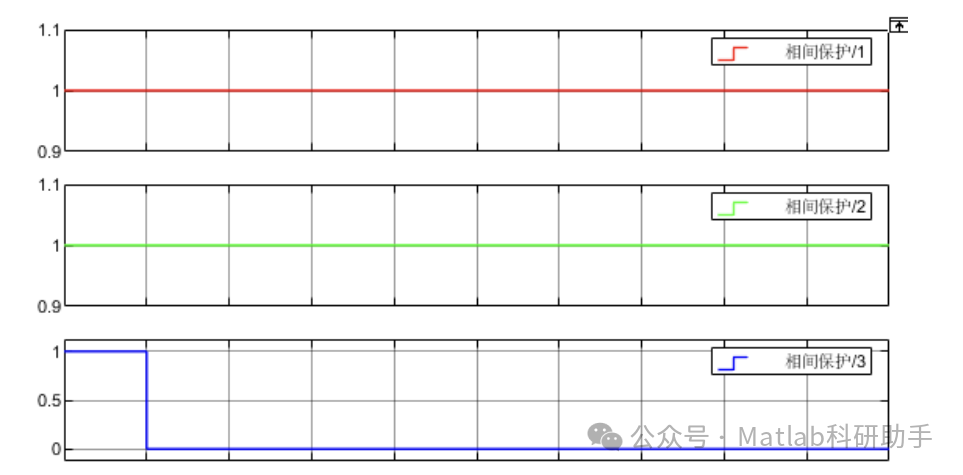

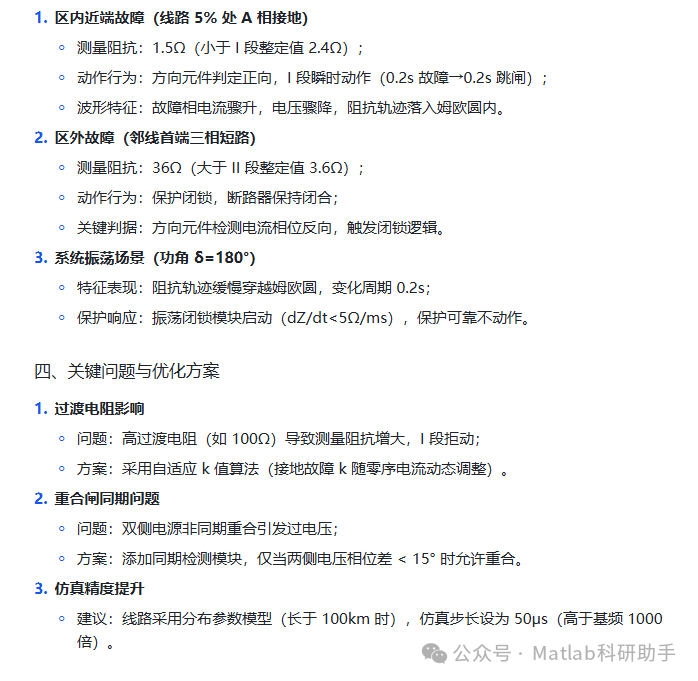

⛳️ 运行结果

🔗 参考文献

[1] 朱雪凌.电力系统继电保护原理[M].中国电力出版社,2009.

[2] 张晶晶,曹锐.距离保护特性元件躲过渡电阻能力分析与研究[J].继电器, 2004, 32(6):17-19.DOI:10.3969/j.issn.1674-3415.2004.06.005.

[3] 徐岩,卫波,张锐.距离保护在含分布式电源配网中的应用[J].华北电力技术, 2013(6):5.DOI:10.3969/j.issn.1003-9171.2013.06.007.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
