在光学成像与光电子领域，Cooke Triplet（库克三片式镜头）凭借结构简洁（由三片透镜组成）、色差校正能力强的优势，广泛应用于相机、显微镜等光学系统。然而，传统 Cooke Triplet 受限于天然光学材料（如玻璃、树脂）的折射率范围（通常 1.5-2.0），在轻量化、小型化与特殊光学性能（如超分辨成像、宽波段调控）方面存在瓶颈。

超材料（Metamaterial）作为一种人工设计的周期性 / 非周期性微结构材料，可通过调控单元结构的几何参数（如尺寸、形状、排列方式）实现天然材料不具备的光学特性，如负折射率、超宽带色散调控、高介电常数等。将超材料与 Cooke Triplet 结合，构建 “Metamaterial Cooke Triplet”，有望突破传统镜头的性能限制 —— 例如，利用超材料的高折射率特性减小透镜曲率，实现镜头轻量化；通过超材料的色散调控能力进一步优化色差校正效果，拓展成像波段。

有限差分时间域（Finite Difference Time Domain，FDTD）方法作为一种时域电磁仿真技术，可直接求解麦克斯韦方程组，精准模拟电磁波在复杂结构（如超材料微单元、多透镜系统）中的传播、反射、折射与吸收过程，是研究 Metamaterial Cooke Triplet 光学性能的核心工具。本文将从超材料 Cooke Triplet 的结构设计、FDTD 仿真模型构建、参数优化与性能分析四个维度，系统阐述其 FDTD 模拟研究的关键技术与实施路径。

二、Metamaterial Cooke Triplet 的结构设计基础

2.1 传统 Cooke Triplet 的结构特性与不足

传统 Cooke Triplet 由 “正 - 负 - 正” 三片透镜沿光轴依次排列，核心功能是校正球差、色差与像散，其结构参数需满足：

透镜类型：第一片为正透镜（高折射率低色散玻璃），第二片为负透镜（低折射率高色散玻璃），第三片为正透镜（与第一片玻璃类型相近）；

间距关系：透镜间的空气间隔需合理设计，通常第一 - 第二透镜间距小于第二 - 第三透镜间距，以平衡像差校正与系统长度；

不足：① 天然玻璃折射率有限，导致透镜曲率半径较小（易产生边缘畸变）；② 色散校正范围局限于可见光波段（400-760nm），无法覆盖紫外或红外波段；③ 透镜厚度较大，不利于系统轻量化（如传统单反相机镜头重量常超过 500g）。

2.2 Metamaterial Cooke Triplet 的结构创新

针对传统 Cooke Triplet 的不足，超材料的引入主要从 “透镜材料替换” 与 “微结构集成” 两方面实现创新：

2.2.1 超材料透镜的设计原则

将传统玻璃透镜替换为 “超材料平板透镜”，利用超材料的相位调控能力实现光束聚焦，核心设计原则包括：

超材料单元选择：根据目标波段（如可见光、近红外）选择单元结构，例如可见光波段常用 “金属 - 介质 - 金属” 三层鱼网结构（折射率可调控至 2.5-4.0），近红外波段可采用 “硅基柱阵列” 结构（介电常数高且损耗低）；

相位补偿机制：通过调整超材料单元的几何参数（如鱼网结构的金属线宽、介质层厚度），使不同位置的单元产生连续的相位延迟（0-2π），满足透镜的相位聚焦条件（如球面波相位分布）；

轻量化设计：超材料透镜厚度通常为波长量级（如可见光波段厚度约 500nm-2μm），远小于传统玻璃透镜（厚度常为几毫米至几厘米），可使 Triplet 系统重量降低 70% 以上。

2.2.2 Metamaterial Cooke Triplet 的整体结构

保留传统 Cooke Triplet “正 - 负 - 正” 的光学特性，但通过超材料单元的参数调控实现透镜光焦度与色散的精准设计：

第一片（正超材料透镜）：采用高折射率超材料单元（如鱼网结构，折射率 n1=3.0），实现正光焦度，承担主要的聚光功能；

第二片（负超材料透镜）：通过调整单元结构（如减小金属填充率）降低折射率（n2=0.8，呈现弱负折射率特性），校正第一片透镜产生的色差与球差；

第三片（正超材料透镜）：采用与第一片相近的超材料单元（n3=2.8），进一步优化像质，平衡系统的像散与场曲；

空气间隔优化：由于超材料透镜厚度极薄（可忽略不计），透镜间的空气间隔成为系统长度的主要决定因素，需通过 FDTD 仿真优化，通常设置为 50-200μm（可见光波段），兼顾像差校正与系统紧凑性。

三、FDTD 仿真模型的构建与参数设置

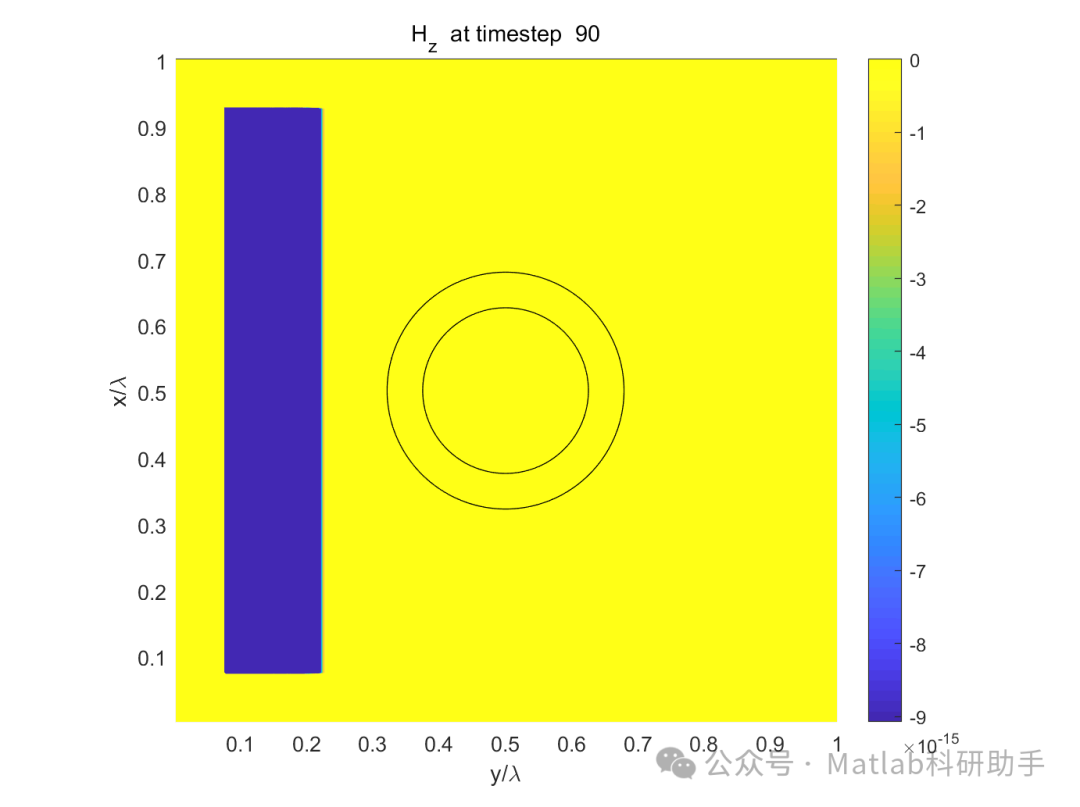

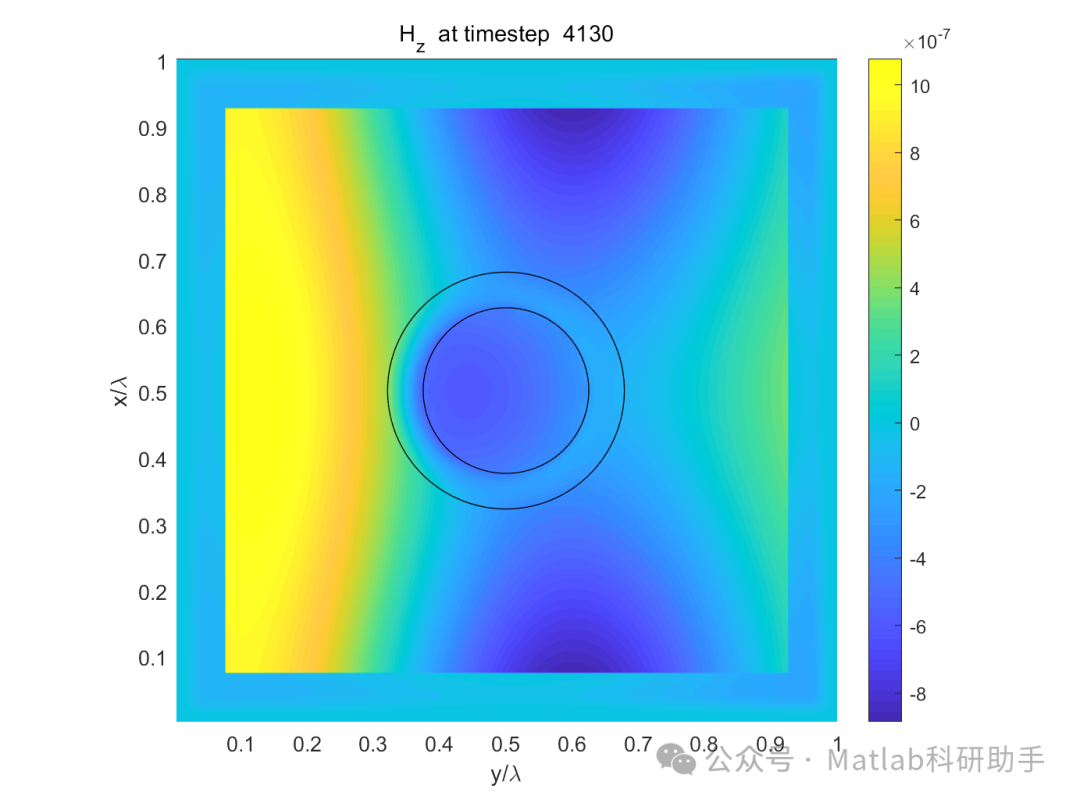

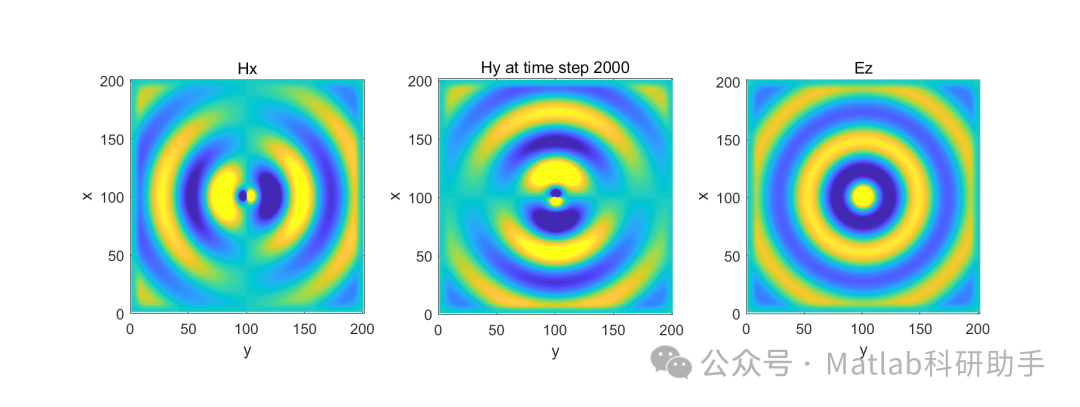

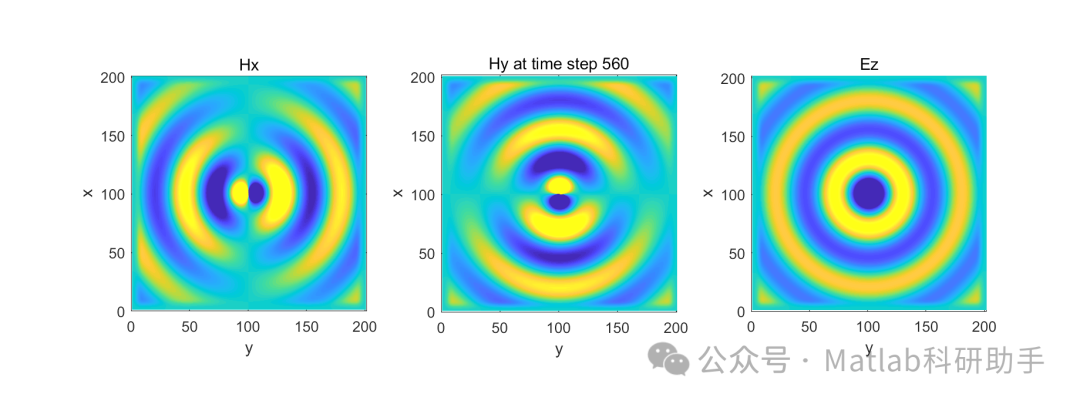

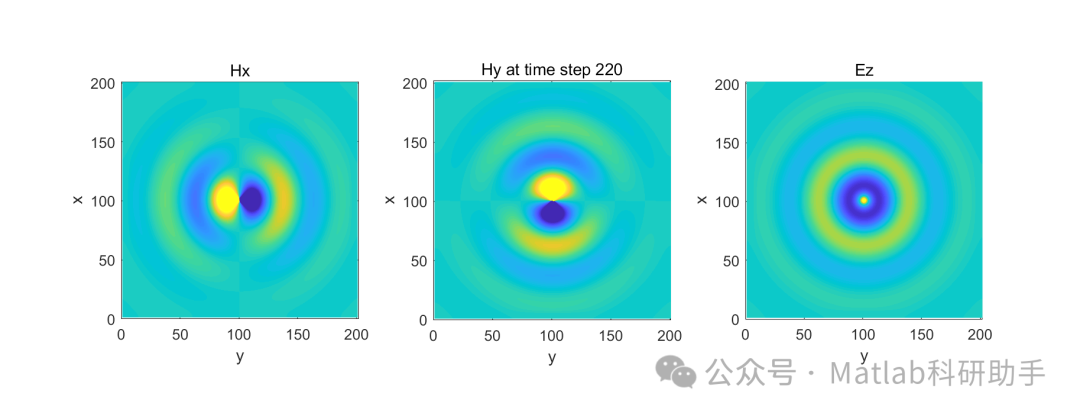

FDTD 方法通过在空间与时间上离散麦克斯韦方程组，模拟电磁波与材料的相互作用。针对 Metamaterial Cooke Triplet，需从 “几何建模”“边界条件”“光源设置”“网格划分” 四个关键环节构建仿真模型。

3.1 几何建模：从超材料单元到 Triplet 系统

3.1.1 超材料单元的精细建模

超材料单元是 Triplet 系统的核心，需在 FDTD 软件（如 Lumerical FDTD Solutions、CST Studio Suite）中构建三维几何模型，以 “可见光波段金属 - 介质 - 金属鱼网单元” 为例：

单元结构：底层为铬（Cr）金属层（厚度 50nm，用于增强附着力），中间为二氧化硅（SiO₂）介质层（厚度 100nm，折射率 1.45），顶层为银（Ag）金属层（厚度 50nm，可见光波段损耗低）；金属层刻蚀为周期性鱼网图案，线宽 w=100nm，周期 P=300nm（小于目标波长，避免衍射级次干扰）；

材料属性设置：金属（Ag、Cr）需采用 “Drude 模型” 或 “洛伦兹模型” 定义其频率相关的介电常数（考虑欧姆损耗），介质（SiO₂）采用恒定介电常数（ε=2.1025）；

单元验证：先对单个超材料单元进行 FDTD 仿真，计算其透射谱、反射谱与折射率（通过 “有效介质理论” 提取），确保单元折射率符合设计要求（如 n1=3.0）。

3.1.2 Metamaterial Cooke Triplet 的系统建模

将三个超材料透镜沿光轴（z 轴）依次排列，构建完整的 Triplet 系统模型：

坐标定义：设光轴为 z 轴，入射光沿 - z 方向传播，透镜平面垂直于 z 轴；第一片透镜中心位于 z=0 平面，第二片位于 z=d1 平面（d1=100μm），第三片位于 z=d1+d2 平面（d2=150μm）；

透镜尺寸：每个超材料透镜的有效孔径直径 D=20μm（对应视场角 ±10°），超材料单元在 x-y 平面内周期性排列，覆盖整个孔径范围；

像面设置：在第三片透镜后方（z=d1+d2+f 平面，f 为 Triplet 系统焦距，需通过仿真确定）设置 “场监视器”，用于采集成像平面的光场分布。

3.2 边界条件与光源设置

3.2.1 边界条件选择

FDTD 仿真的边界条件需避免电磁波在计算域边界的反射，确保模拟结果的准确性：

x-y 平面（横向边界）：采用 “周期性边界条件（PBC）”，因超材料单元在 x-y 平面内周期性排列，PBC 可模拟无限大周期结构的特性，减少计算资源消耗；

z 轴（纵向边界）：采用 “完全匹配层（PML）”，PML 可吸收出射的电磁波，避免边界反射对光场分布的干扰，通常设置 PML 厚度为 10-15 个网格单元。

3.2.2 光源参数设计

根据 Metamaterial Cooke Triplet 的目标应用波段（如可见光 400-760nm），选择合适的光源类型与参数：

光源类型：采用 “平面波光源” 或 “高斯光束光源”，平面波适用于平行光入射场景（如望远镜），高斯光束适用于点光源成像场景（如相机）；

波长设置：若研究宽波段性能，需采用 “脉冲光源”（如高斯脉冲，中心波长 550nm，带宽 400-700nm），可一次性获取全波段的仿真结果；若研究特定波长性能，可采用 “单色连续波光源”（如 632.8nm 氦氖激光）；

偏振方向：根据超材料单元的偏振敏感性设置光源偏振，例如鱼网结构对 TE 偏振（电场垂直于鱼网线条）与 TM 偏振（电场平行于鱼网线条）的响应不同，需分别仿真以分析偏振依赖性。

3.3 网格划分：精度与效率的平衡

FDTD 仿真的网格划分直接影响计算精度与效率，需遵循 “精细区域加密，粗糙区域稀疏” 的原则：

超材料单元区域：由于超材料单元尺寸为纳米量级（如金属线宽 100nm），需采用 “亚波长网格”，网格尺寸 Δx=Δy=Δz=10nm（约为最短波长的 1/40，满足数值稳定性条件）；

空气间隔区域：空气区域无精细结构，可采用 “稀疏网格”，网格尺寸 Δx=Δy=Δz=50nm，减少计算量；

网格自适应设置：部分 FDTD 软件（如 Lumerical）支持 “自适应网格” 功能，可根据电场梯度自动调整网格密度 —— 在电场变化剧烈的超材料单元边缘加密网格，在电场平缓的空气区域稀疏网格，可在保证精度的前提下将计算时间缩短 30%-50%。

四、FDTD 仿真的关键性能分析与参数优化

4.1 核心光学性能的仿真分析指标

通过 FDTD 仿真，需重点分析 Metamaterial Cooke Triplet 的四项核心性能指标，评估其是否满足设计要求：

4.1.1 焦距与聚焦效率

焦距测量：在仿真中，通过 “近场 - 远场变换” 计算系统的远场方向图，找到光强最大处对应的角度，结合几何关系计算焦距 f；或在光轴上设置一系列场监视器，记录光强分布，光强峰值位置即为焦点，对应的 z 坐标差即为焦距；

聚焦效率计算：聚焦效率 =（焦点处的总光功率 / 入射光总功率）×100%，反映系统的能量利用效率，优质的 Metamaterial Cooke Triplet 聚焦效率应大于 70%（可见光波段）。

4.1.2 像差校正效果

球差分析：通过仿真不同视场角（如 0°、5°、10°）的聚焦光斑，若光斑为对称圆形且尺寸接近衍射极限（λ/D，λ 为波长，D 为孔径直径），则球差校正效果良好；若边缘视场光斑出现 “彗形” 或 “椭圆形” 畸变，则需调整第二片负超材料透镜的折射率分布；

色差分析：采用宽波段脉冲光源，仿真不同波长（如 450nm 蓝光、550nm 绿光、650nm 红光）的焦点位置，若三个波长的焦点重合度高（偏差小于 5μm），则色差校正效果优异；若存在明显焦点偏移（如蓝光焦点靠前，红光焦点靠后），需优化超材料单元的色散特性（如调整介质层厚度）。

4.1.3 成像分辨率

分辨率评估：采用 “点扩散函数（PSF）” 或 “调制传递函数（MTF）” 评估成像分辨率。通过 FDTD 仿真点光源经过 Triplet 系统后的 PSF，若 PSF 的半高全宽（FWHM）接近衍射极限（如 550nm 波长、20μm 孔径的衍射极限 FWHM≈33nm），则分辨率达到设计目标；

MTF 计算：MTF 反映系统对不同空间频率的传递能力，通常要求在 50lp/mm（线对 / 毫米）空间频率下，MTF 值大于 0.3（可见光成像系统），可通过 PSF 的傅里叶变换获取 MTF 曲线。

4.1.4 偏振与波段适应性

偏振依赖性分析：分别仿真 TE 偏振与 TM 偏振光源的聚焦效率与分辨率，若两者差异小于 10%，则系统偏振不敏感，适用于全偏振成像场景；若差异较大（如 TM 偏振效率低 30%），需调整超材料单元的对称性（如采用正方形鱼网结构）；

波段适应性分析：仿真目标波段内多个波长（如 400-760nm 每 50nm 一个点）的聚焦效率与色差，若全波段内聚焦效率均大于 60% 且色差偏差小于 10μm，则系统具备宽波段成像能力。

4.2 基于 FDTD 仿真的参数优化策略

若仿真结果未达到设计目标，需通过 “参数扫描” 与 “迭代优化” 调整 Metamaterial Cooke Triplet 的结构参数，核心优化方向包括：

4.2.1 超材料单元参数优化

折射率调控：若聚焦效率低，可增大超材料单元的金属填充率（如将鱼网线宽从 100nm 增至 120nm），提升单元折射率（如从 2.8 增至 3.2），增强聚光能力；

损耗降低：若聚焦效率受金属损耗影响（如 Ag 在紫外波段损耗大），可替换金属材料（如采用铝（Al）用于紫外波段）或减薄金属层厚度（如从 50nm 减至 30nm），同时保证单元的相位调控能力。

4.2.2 透镜间距与孔径优化

间距调整：若球差较大，可增大第二 - 第三透镜间距（如从 150μm 增至 180μm），平衡光场的相位分布；若色差较大，可减小第一 - 第二透镜间距（如从 100μm 减至 80μm），优化色散补偿效果；

孔径优化：若分辨率未达衍射极限，可增大透镜孔径（如从 20μm 增至 30μm），减小衍射极限尺寸（λ/D）；若边缘视场畸变严重，可适当减小孔径（如减至 15μm），降低视场角（从 ±10° 降至 ±6°）。

4.2.3 光源与边界条件优化

光源带宽调整：若宽波段仿真中部分波长性能异常（如 400nm 蓝光效率低），可缩小光源带宽（如 450-700nm），或针对异常波长单独优化超材料单元参数；

网格精度优化：若仿真结果出现数值振荡（如光斑边缘出现杂散光），需加密超材料单元区域的网格（如从 10nm 减至 5nm），提高计算精度。

五、仿真结果的验证与应用拓展

5.1 仿真结果的实验验证方法

FDTD 仿真结果需通过实验验证，确保其可靠性，常用的验证手段包括：

超材料透镜制备与测试：采用电子束光刻（EBL）或纳米压印光刻技术制备超材料透镜，通过光谱仪测量其透射谱与反射谱，与 FDTD 仿真结果对比，验证超材料单元的光学特性；

Triplet 系统成像实验：将三片超材料透镜按仿真设计的间距组装，搭建成像系统，采用分辨率板（如 1951 USAF 分辨率板）作为目标物，通过 CCD 相机采集成像结果，与 FDTD 仿真的 PSF 与 MTF 对比，验证成像性能。

5.2 应用拓展方向

基于 FDTD 仿真优化的 Metamaterial Cooke Triplet，可拓展至多个前沿领域：

超分辨成像：通过进一步优化超材料单元的相位调控能力，实现突破衍射极限的成像（如分辨率达 λ/10），应用于生物医学成像（如细胞内细胞器观测）；

宽波段光电系统：利用超材料的宽波段色散调控能力，构建覆盖可见光 - 近红外（400-1700nm）的 Triplet 系统，应用于遥感成像、光谱探测；

集成光电子器件：将 Metamaterial Cooke Triplet 与微机电系统（MEMS）结合，实现透镜间距的动态可调，应用于微型相机、AR/VR 显示设备。

六、结论与展望

FDTD 方法为 Metamaterial Cooke Triplet 的光学性能研究提供了精准、高效的数值模拟工具 —— 通过构建超材料单元与 Triplet 系统的三维 FDTD 模型，设置合理的边界条件、光源与网格参数，可全面分析系统的焦距、聚焦效率、像差与分辨率，并通过参数优化实现性能提升。

未来研究方向可聚焦于三点：① 开发更高效的 FDTD 并行计算算法（如 GPU 加速），缩短复杂超材料结构的仿真时间；② 结合机器学习算法（如神经网络），实现 Metamaterial
