在无人机技术快速发展的当下，定位精度直接决定了其作业能力 —— 从农业植保的精准喷洒、电力巡检的设备定位，到物流配送的定点投放、应急救援的目标搜寻，均需依赖可靠的定位系统。传统无人机定位多依赖全球导航卫星系统（GNSS，如 GPS、北斗），但在室内、城市高楼遮挡区、峡谷、地下矿井等GNSS 信号弱或失效的场景中，定位精度会大幅下降甚至完全失效。

无人机视觉定位技术通过搭载相机（单目、双目、RGB-D 等）获取环境图像信息，结合计算机视觉算法实现自身位置与姿态（Position and Orientation, Pose）的估算，具有低成本、无信号依赖、高环境适应性的优势，可有效弥补 GNSS 定位的不足，成为无人机在复杂场景下作业的核心支撑技术。其核心研究价值在于：解决 “无卫星信号环境下的精准定位” 问题，拓展无人机的作业范围；降低对高价导航设备（如惯导）的依赖，控制硬件成本；为多无人机协同、自主避障等高级功能提供定位基础。

二、无人机视觉定位的技术原理与分类

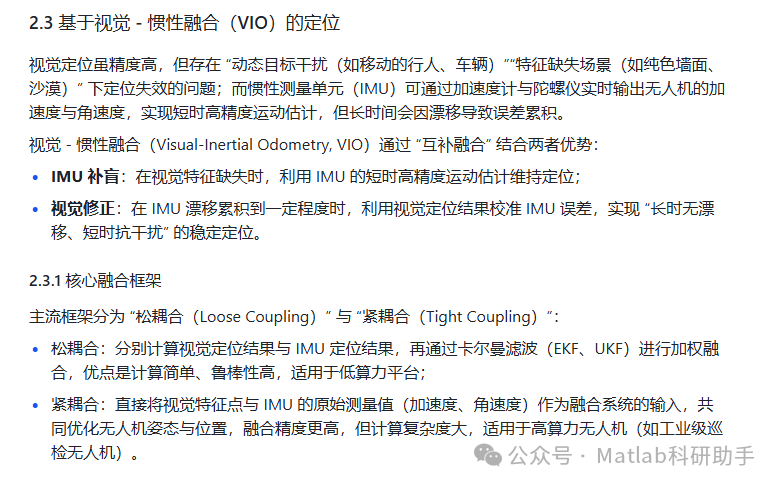

无人机视觉定位的本质是通过分析图像中 “环境特征与无人机的相对关系”，反推无人机的空间位置。根据图像输入方式、特征提取逻辑及算法框架的差异，主流技术可分为三大类：基于单目视觉的定位、基于双目 / RGB-D 视觉的定位、基于视觉 - 惯性融合（VIO）的定位。

2.1 基于单目视觉的定位

单目视觉定位仅需一台相机，通过连续拍摄的图像序列实现定位，硬件成本最低，但存在 “尺度不确定性”（无法直接从 2D 图像中获取 3D 距离信息）的固有问题，需通过额外约束（如已知环境尺度、运动模式）解决。

2.1.1 核心原理

基于 “运动恢复结构（Structure from Motion, SfM）” 思想：

特征提取与匹配：从相邻帧图像中提取关键特征（如 SIFT、ORB、SURF 等局部特征点），通过特征匹配找到帧间对应的环境点；

本质矩阵 / 基础矩阵估计：利用匹配的特征点对，计算帧间的本质矩阵（考虑相机内参）或基础矩阵（不考虑相机内参），分解得到无人机的相对运动（旋转矩阵 R 与平移向量 t）；

尺度确定与位置累积：通过 “已知场景尺度（如预设标志物大小）” 或 “多帧运动约束（如匀速运动假设）” 确定平移向量的尺度，再通过帧间运动累积得到无人机的绝对位置。

2.1.2 典型算法与适用场景

单目视觉里程计（Monocular Visual Odometry, MVO）：仅利用相邻帧图像计算相对运动，定位结果随时间会因误差累积产生漂移，适用于 “短时间、小范围” 作业（如室内短距离巡检）；

单目 SLAM（Simultaneous Localization and Mapping, 同步定位与地图构建）：在定位的同时构建环境三维地图，通过 “地图回环检测（Loop Closure）” 修正累积误差，提升长时间作业的定位精度，适用于室内未知环境探索（如地下矿井巡检）。

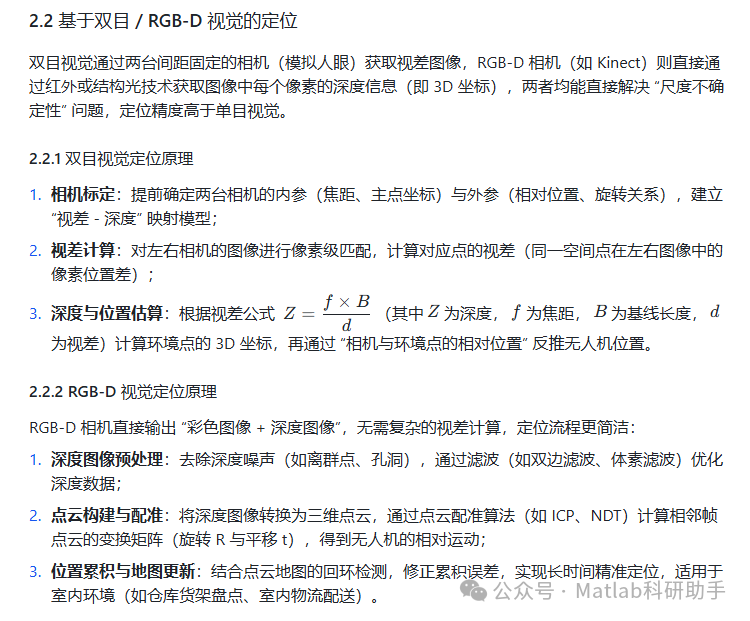

2.2 基于双目 / RGB-D 视觉的定位

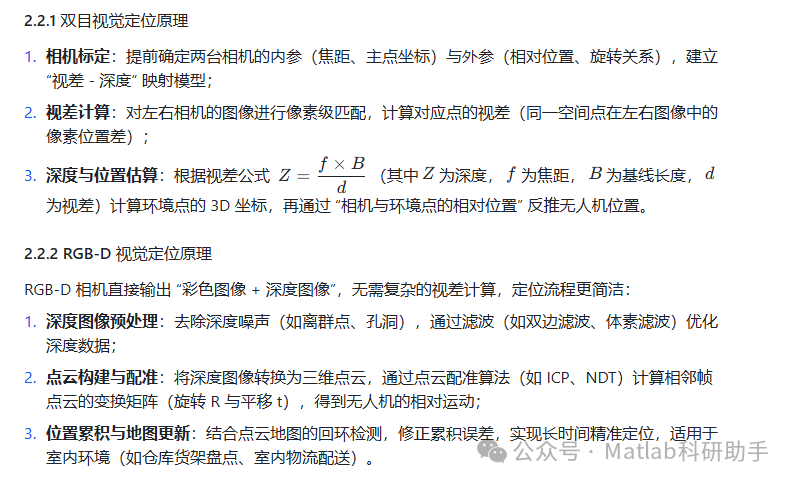

双目视觉通过两台间距固定的相机（模拟人眼）获取视差图像，RGB-D 相机（如 Kinect）则直接通过红外或结构光技术获取图像中每个像素的深度信息（即 3D 坐标），两者均能直接解决 “尺度不确定性” 问题，定位精度高于单目视觉。

三、关键技术难点与解决策略

无人机视觉定位在实际应用中面临 “环境适应性差”“实时性不足”“误差累积” 三大核心难点，需通过算法优化与工程实践突破。

3.1 环境适应性：应对复杂场景的特征提取挑战

在 “特征稀疏场景（如雪地、纯色墙面）” 中，传统特征点（如 ORB）难以提取，导致帧间匹配失败；在 “动态场景（如闹市、车流）” 中，移动目标的特征点会被误判为静态环境特征，引入定位误差。

解决策略：

多特征融合提取：结合局部特征点（ORB）与全局特征（如 SuperPoint、D2-Net），在特征稀疏场景中通过全局特征提升匹配率；引入语义分割（如 Mask R-CNN）识别动态目标，剔除图像中的动态特征点，仅保留静态环境特征用于定位；

自适应特征阈值调整：根据图像的纹理复杂度动态调整特征提取阈值（如纹理稀疏时降低阈值以提取更多弱特征，纹理密集时提高阈值以减少冗余计算）；

场景迁移学习：通过深度学习训练 “通用场景特征提取模型”（如基于 Transformer 的视觉特征网络），提升在陌生场景（如沙漠、雨林）中的特征提取能力。

3.2 实时性：平衡精度与算力的矛盾

视觉定位涉及特征提取、点云配准、融合滤波等复杂计算，而无人机的嵌入式平台（如 NVIDIA Jetson Nano、高通骁龙 Flight）算力有限，若算法复杂度过高，会导致定位延迟（如延迟超过 100ms），影响无人机的控制稳定性。

解决策略：

算法轻量化：采用轻量级特征提取算法（如 FAST 角点检测替代 SIFT，ORB-SLAM3 的轻量化版本），减少计算量；通过 “特征点降采样”（如均匀采样、自适应采样）降低匹配与优化的点数；

硬件加速：利用嵌入式平台的硬件加速模块（如 GPU、FPGA），将特征提取、矩阵运算等并行性高的任务交由硬件处理，例如在 Jetson 平台上通过 CUDA 加速 ORB 特征匹配，将单帧处理时间从 50ms 降至 10ms 以内；

分优先级计算：将定位任务分为 “实时核心任务（如帧间相对运动估计，优先级高）” 与 “离线优化任务（如回环检测、地图更新，优先级低）”，确保核心定位结果的实时输出，离线任务在空闲算力时执行。

3.3 误差累积：修正长时间作业的漂移问题

无论是单目、双目还是 VIO 定位，均会因 “特征匹配误差”“IMU 测量噪声”“计算近似” 等因素导致定位结果随时间漂移（如 1 小时作业后漂移达数米），影响长时间作业（如全天电力巡检）的精度。

解决策略：

回环检测与全局优化：在 SLAM 框架中加入回环检测模块（如基于词袋模型 BoW、外观一致性检测），当无人机再次进入已探索区域时，通过 “当前帧与历史帧的特征匹配” 发现回环，利用回环约束修正历史定位误差，实现全局一致的定位；

环境先验地图融合：若作业区域有预设的高精度地图（如激光雷达构建的点云地图、卫星影像地图），可将视觉定位结果与先验地图进行匹配（如基于图像特征与地图点的配准），直接修正漂移，适用于固定区域作业（如厂区巡检、机场驱鸟）；

多传感器协同：除 IMU 外，融合激光雷达（LiDAR）、超声波传感器等其他低成本传感器 —— 激光雷达可提供高精度点云，弥补视觉在弱光场景下的不足；超声波传感器可用于近距离（如室内贴墙飞行）的高度定位，进一步提升误差修正能力。

四、典型应用场景与实践案例

无人机视觉定位技术已在多个领域落地应用，其场景化设计需结合 “环境特征、精度需求、硬件成本” 综合优化。

4.1 室内物流配送：RGB-D 视觉定位的实践

在电商仓库、大型商场等室内场景中，GNSS 信号完全失效，且环境存在大量静态特征（如货架、墙面标识），适合采用 RGB-D 视觉定位。

案例：京东室内配送无人机

硬件配置：搭载 Intel RealSense D435 RGB-D 相机（深度范围 0.1m~10m）、低成本 IMU（MPU6050）；

定位方案：基于 RGB-D SLAM 构建仓库三维点云地图，通过点云配准（ICP 算法）计算无人机相对位置，结合 IMU 实现 VIO 融合定位；

精度与效果：定位精度达 ±5cm，可实现 “从货架到分拣台” 的自主导航，配送效率较人工提升 30%，且无需铺设导轨、二维码等辅助定位设施，降低改造成本。

4.2 地下矿井巡检：单目 SLAM 的场景适配

地下矿井环境黑暗、粉尘多、空间狭窄，且无 GNSS 信号，传统定位难以实现；矿井内存在铁轨、支架、设备等固定特征，可通过单目 SLAM 结合照明系统实现定位。

案例：中煤集团矿井巡检无人机

硬件配置：单目广角相机（120° 视场角，适配狭窄空间）、防爆外壳、LED 补光灯；

定位方案：针对矿井粉尘导致的图像模糊问题，采用 “图像去雾算法（如暗通道先验）” 预处理图像；基于 ORB-SLAM2 框架，以矿井内的铁轨接缝、支架编号为关键特征，通过回环检测修正漂移；

精度与效果：定位精度达 ±10cm，可自主完成 “矿井巷道巡检、瓦斯传感器定位、积水点探测” 等任务，替代人工巡检（原人工巡检 1km 巷道需 2 小时，无人机仅需 15 分钟），降低安全风险。

4.3 城市应急救援：视觉 - 惯性融合的抗干扰设计

城市应急救援（如地震后废墟搜救、高楼火灾救援）中，无人机需在 “高楼遮挡、建筑废墟” 等复杂环境中定位，且存在烟雾、晃动等干扰因素，需依赖 VIO 融合定位。

案例：大疆 M300 RTK 救援无人机

硬件配置：双目相机 + IMU（紧耦合 VIO 系统）、红外热成像相机；

定位方案：在 GNSS 失效区域，通过 VIO 系统维持定位，利用双目相机的视差计算与 IMU 的短时稳定性，抵抗烟雾导致的视觉特征缺失；结合红外图像识别被困人员，将视觉定位的 “无人机位置” 与 “被困人员图像坐标” 结合，反推人员的绝对位置；

精度与效果：无 GNSS 场景下定位精度达 ±20cm，可在废墟中精准悬停，为救援人员提供 “人员位置坐标”，缩短搜救时间。

五、研究趋势与未来挑战

随着计算机视觉、人工智能、芯片技术的发展，无人机视觉定位正朝着 “更高精度、更强鲁棒性、更低成本” 的方向演进，同时也面临新的挑战。

5.1 核心研究趋势

基于深度学习的端到端定位：传统定位依赖 “特征提取 - 匹配 - 优化” 的分步流程，而深度学习可通过卷积神经网络（CNN）、Transformer 直接从图像中输出无人机姿态（如 PoseNet、DPT-Net），简化流程并提升复杂场景的鲁棒性；未来将结合 “多模态输入（RGB + 红外 + 深度）” 的深度学习模型，进一步提升环境适应性。

多无人机协同视觉定位：单无人机的定位范围有限，多无人机通过 “共享视觉地图、相互观测” 可实现更大范围的协同定位 —— 例如，无人机 A 构建的局部地图可共享给无人机 B，帮助 B 在特征稀疏区域快速定位；通过 “无人机间的相对位姿估计”（如基于相机拍摄的相邻无人机图像），实现多机编队飞行的精准协同。
