【无人机】四旋翼飞行器控制、路径规划和轨迹优化附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

四旋翼飞行器作为一种灵活高效的无人平台，其性能的核心体现在精准控制、智能路径规划和平滑轨迹优化三个方面。这三者相互关联、协同作用，共同决定了飞行器在复杂环境中的任务执行能力。从室内狭小空间的避障飞行到室外长距离巡检，从自主悬停到高速轨迹跟踪，都离不开这三项技术的深度融合。

四旋翼飞行器的控制技术演进

四旋翼的控制技术始终围绕着 “如何在非线性、强耦合的动力学特性下实现稳定飞行” 这一核心问题发展，从经典控制到智能控制形成了完整的技术体系。

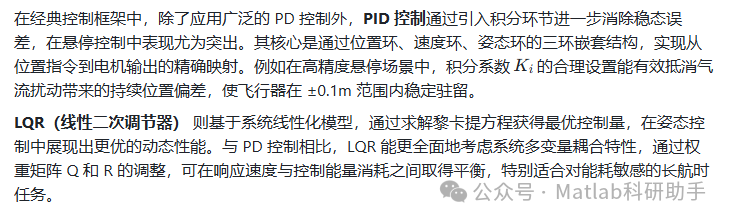

基础控制方法的深化应用

先进控制策略的突破

面对强非线性和模型不确定性，自适应控制通过在线参数辨识实时修正控制律，使系统在负载变化（如搭载不同传感器）时仍保持稳定。其核心是设计自适应律补偿模型误差，例如当飞行器挂载相机导致重心偏移时，自适应控制器能在 0.5 秒内完成参数调整，恢复正常控制性能。

滑模控制凭借其对参数摄动和外部扰动的强鲁棒性，在抗风干扰控制中表现出色。通过设计趋近律使系统状态快速收敛到滑模面，即使遭遇 10m/s 的突风干扰，仍能将姿态偏差控制在 5° 以内。但传统滑模控制存在的抖振问题，可通过边界层技术或高阶滑模算法有效抑制。

模型预测控制（MPC） 则通过滚动优化和约束处理能力，在复杂环境下的轨迹跟踪中占据优势。其核心是在每个控制周期内求解带约束的优化问题，能实时规避突现障碍物，例如在动态环境中可提前 0.8 秒检测到移动障碍并调整控制量，确保安全避障。

路径规划技术与环境适应

路径规划的本质是在满足运动学约束和环境约束的前提下，为飞行器寻找一条从起点到终点的最优路径，其技术发展呈现出从结构化环境到非结构化环境、从静态障碍到动态障碍的突破。

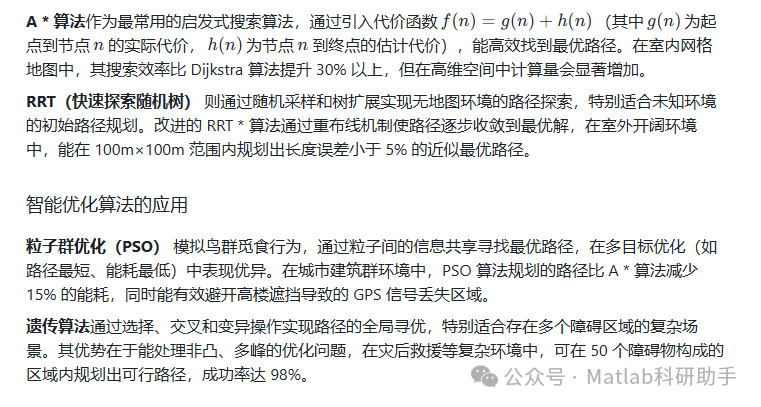

基于图搜索的经典方法

动态路径规划的挑战与应对

动态环境下的路径规划需要解决实时性与最优性的平衡问题。动态窗口法（DWA） 通过在速度空间中采样并评价候选轨迹，能在 0.1 秒内完成局部路径重规划，适合应对突然出现的障碍物。在无人机配送场景中，DWA 可实时规避行人，确保路径安全。

基于深度学习的路径规划则通过神经网络直接输出路径参数，实现端到端的规划过程。例如使用 CNN 提取环境特征，结合 LSTM 预测障碍物运动趋势，在高速公路巡检场景中，对车辆等动态障碍的规避成功率可达 95% 以上。

轨迹优化的核心技术与实现

轨迹优化是在路径规划基础上，生成满足动力学约束、平滑且高效的飞行轨迹，其核心是在时间维度上对路径进行参数化处理，确保飞行器能实际跟踪。

轨迹参数化表示

多项式轨迹因其解析可导、易于计算的特性被广泛应用。常用的五次多项式能保证位置、速度、加速度的连续，而B 样条曲线通过控制点调整轨迹形状，在复杂曲线轨迹生成中更具灵活性。在航拍摄影的环绕轨迹生成中，B 样条曲线能使轨迹曲率变化率降低 40%，有效避免图像模糊。

贝塞尔曲线则通过控制点的加权组合生成轨迹，特别适合需要手动调整关键路径点的场景。在电力巡检中，操作人员可通过设置杆塔附近的控制点，使飞行器以最优角度拍摄线路，同时保证轨迹平滑。

约束条件与优化目标

轨迹优化需满足多方面约束：动力学约束包括最大速度（通常≤15m/s）、最大加速度（≤5m/s²）和最大角速度（≤300°/s）；环境约束要求轨迹与障碍物保持安全距离（通常≥1m）；任务约束则根据任务需求设定，如航测时的恒定高度（±0.5m）。

优化目标通常包括：轨迹长度最短（提升效率）、控制能量最小（延长续航）、轨迹平滑度最高（减少机械损耗）。在物流配送中，以能量最小为目标的轨迹优化可使续航提升 10%-15%。

轨迹优化算法的实现

直接配点法将轨迹离散为有限个点，通过求解非线性规划问题获得最优解，在离线轨迹优化中精度最高。在表演无人机编队中，该方法能使 100 架无人机的轨迹误差控制在 0.2m 以内，确保编队图案精准呈现。

间接法基于最优控制理论的极小值原理，通过求解两点边值问题获得最优轨迹，在在线优化中计算量更小。在紧急救援场景中，间接法可在 2 秒内生成从起点到救援点的最优加速轨迹，比直接法快 3 倍以上。

控制、路径规划与轨迹优化的协同

三者的协同是实现四旋翼高性能飞行的关键：路径规划为轨迹优化提供初始路径，轨迹优化生成满足动力学约束的可行轨迹，控制系统则确保实际飞行精准跟踪优化轨迹。

在自主导航系统中，这一协同过程表现为：环境感知模块输出障碍物信息→路径规划模块生成避障路径→轨迹优化模块将路径转化为平滑轨迹→控制模块跟踪轨迹并实时修正误差。在室外自主巡检中，该协同系统能使轨迹跟踪误差控制在 0.5m 以内，同时应对 20km/h 的侧风干扰。

未来，随着智能算法和感知技术的发展，三者的融合将更加紧密。例如基于强化学习的端到端控制可直接实现从环境感知到控制输出的映射，大幅提升系统响应速度；数字孪生技术则能在虚拟空间中完成路径规划、轨迹优化和控制仿真，显著降低实地测试成本。这些技术的突破将推动四旋翼飞行器在更复杂、更苛刻的场景中实现自主可靠运行。

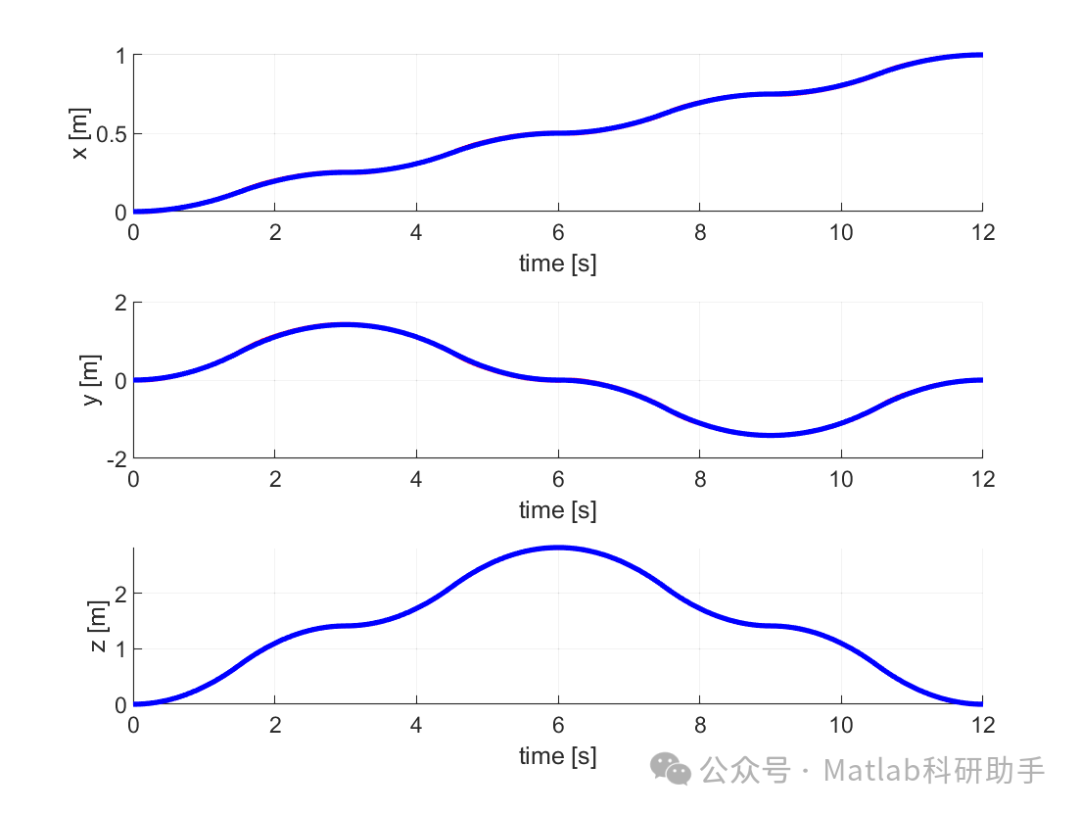

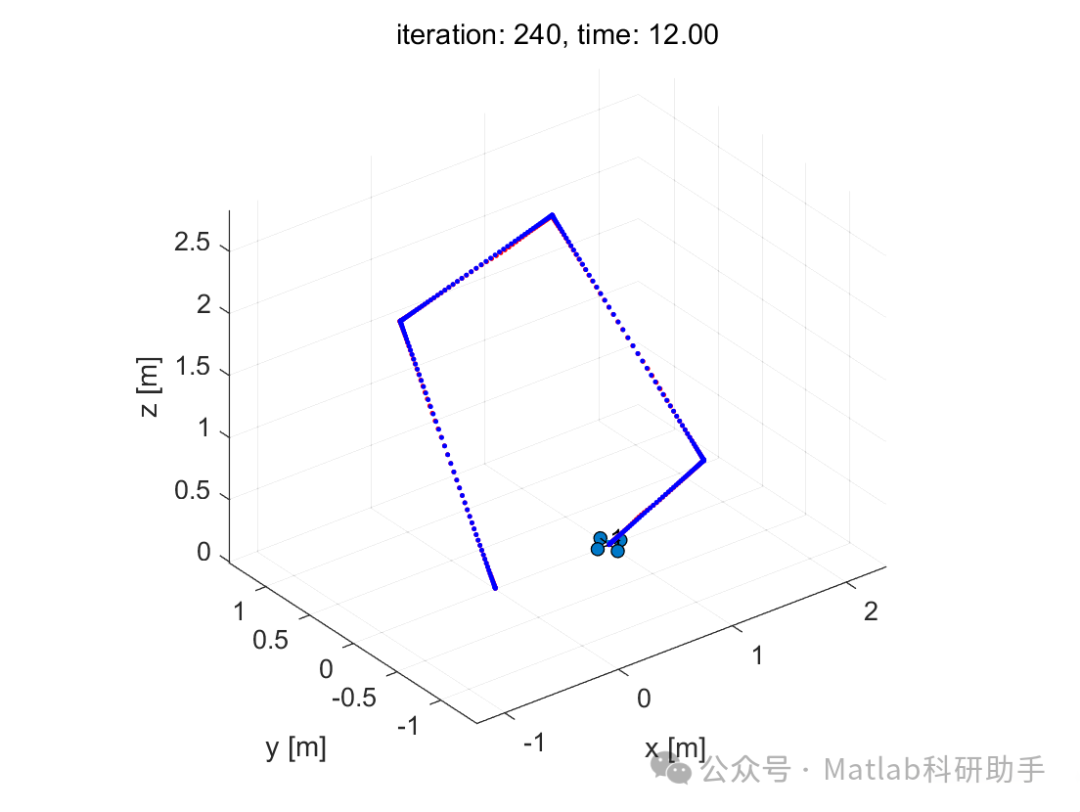

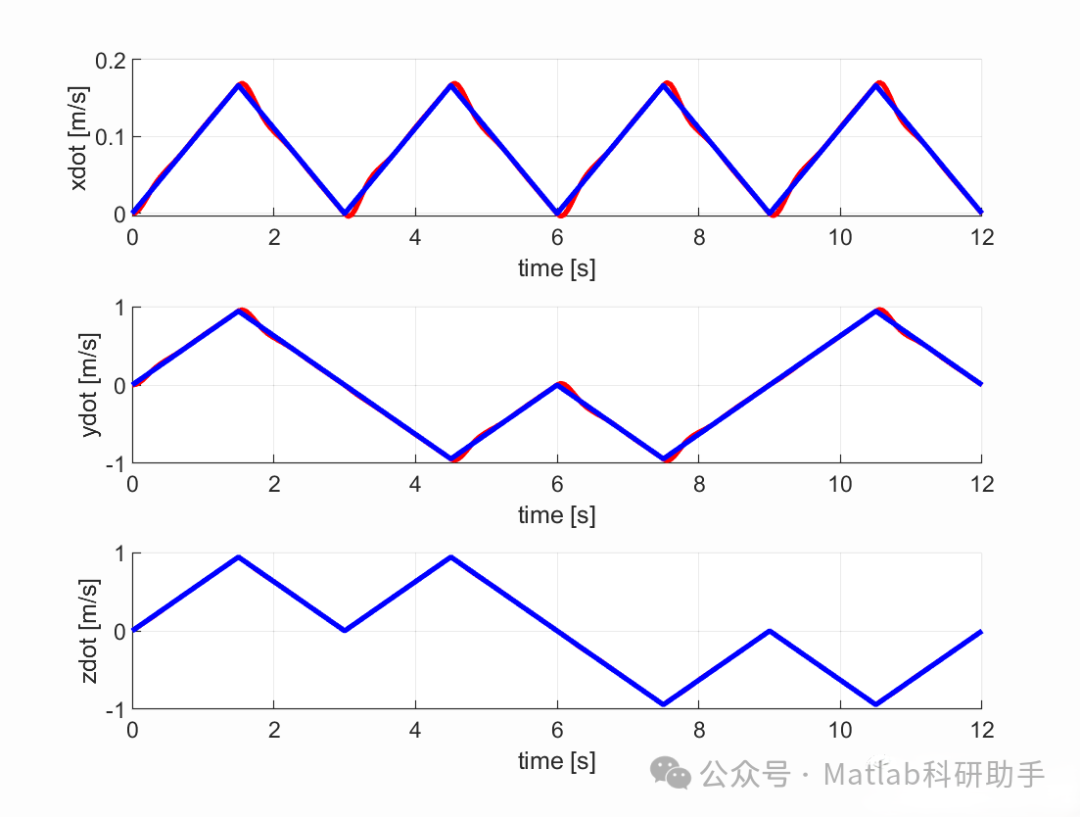

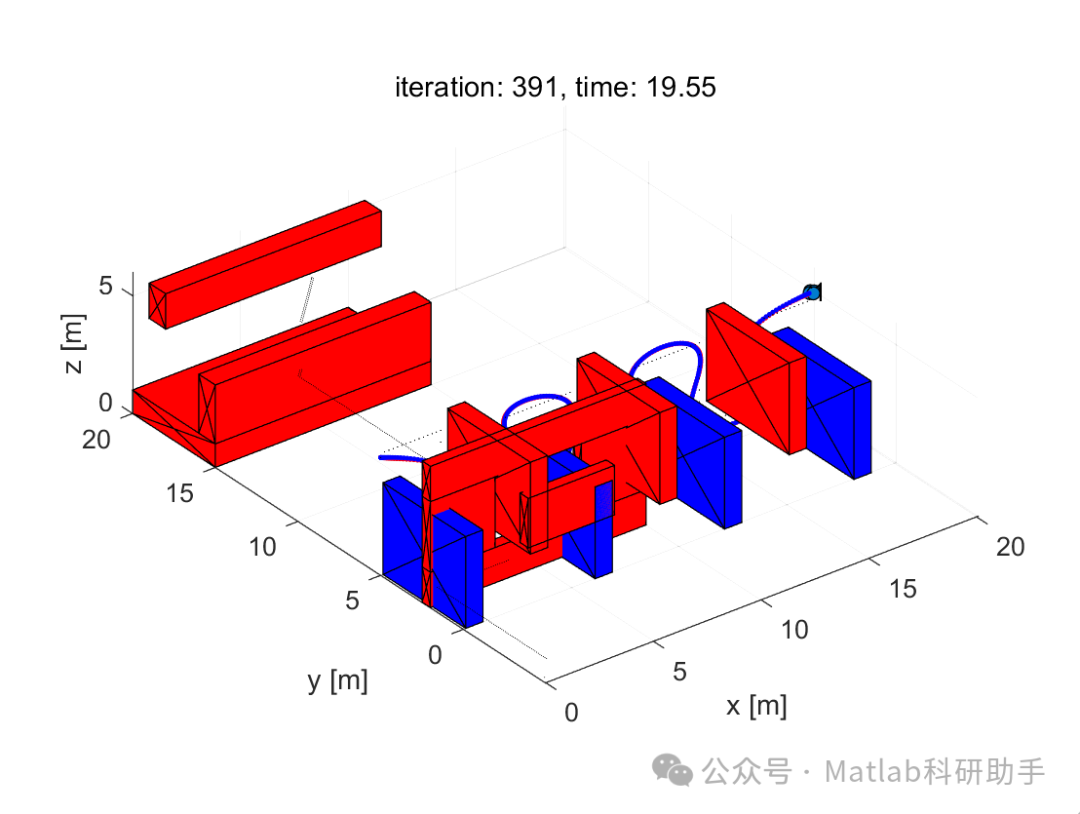

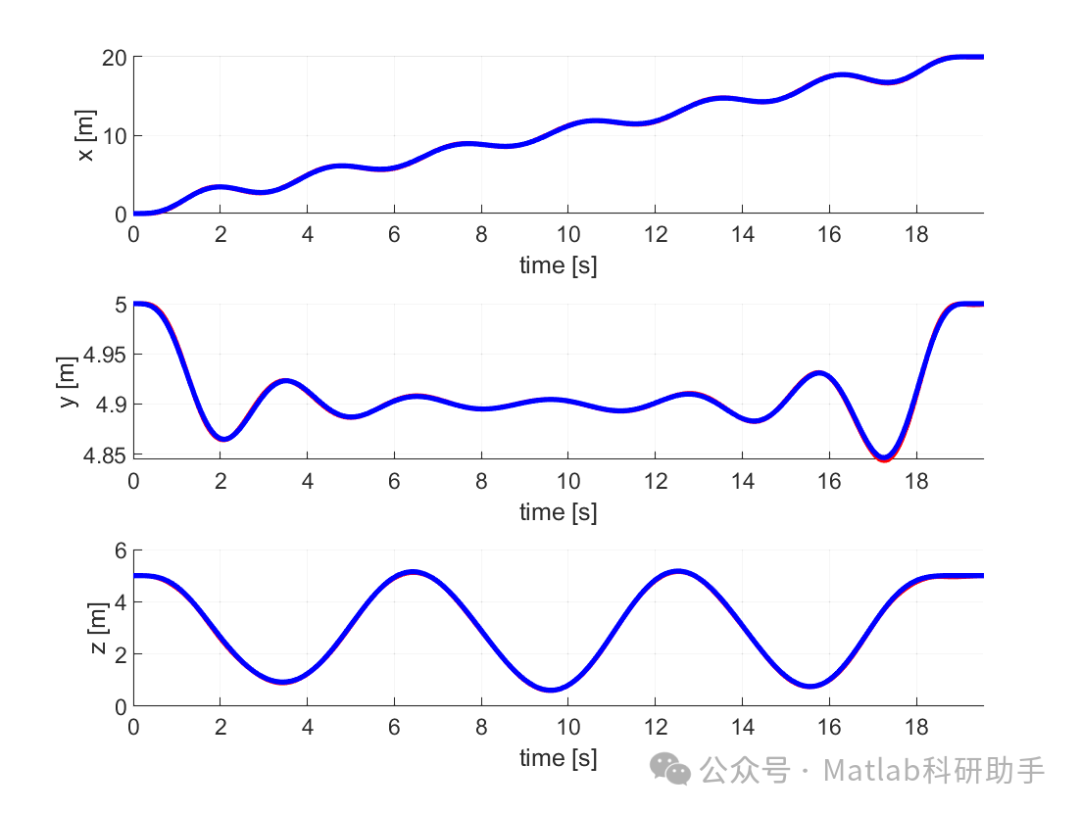

⛳️ 运行结果

🔗 参考文献

[1] 江杰,冯旭光,苏建彬.四旋翼无人机仿真控制系统设计[J].电光与控制, 2015, 22(2):4.DOI:10.3969/j.issn.1671-637X.2015.02.006.

[2] 江杰,冯旭光,苏建彬.四旋翼无人机仿真控制系统设计[J].电光与控制, 2015.DOI:JournalArticle/5b3b8ee4c095d70f007d8247.

[3] 冯旭光.四旋翼无人机自主控制系统设计[D].内蒙古科技大学,2014.DOI:10.7666/d.D517214.
