【图论聚类算法】一种图论方法用于非参数聚类分析附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

在数据分析领域，聚类分析作为一种无监督学习方法，旨在将数据集中具有相似性的样本划分到同一类别中。其中，基于图论的聚类算法凭借其对非参数数据分布的良好适应性，成为处理复杂数据集的重要手段。这种方法通过将数据样本转化为图的节点，利用图的拓扑结构和性质实现聚类，无需预先假设数据的分布形式，具有极强的灵活性。

一、图论聚类算法的核心思想

图论聚类算法的核心在于构建数据的相似度图，并基于图的连通性或切割准则划分聚类。具体而言，首先将每个数据样本视为图中的一个节点，然后根据样本间的相似度（如欧氏距离、余弦相似度等）为节点间赋予权重，形成加权无向图。此时，聚类问题转化为在图中寻找 “紧密连接” 的子图（即聚类），同一子图内的节点相似度高，不同子图间的节点相似度低。

与传统参数聚类算法（如 K-means）相比，图论聚类算法不依赖于数据服从特定分布的假设，能处理任意形状的聚类结构（如环形、非凸形等），尤其适用于非线性、非高斯分布的复杂数据集。

二、图论聚类的关键步骤

1. 构建相似度图

构建合适的相似度图是图论聚类的基础，常用方法包括：

• ε- 邻域图：为每个节点连接所有距离小于阈值 ε 的节点，适用于密度较均匀的数据集。阈值 ε 的选择直接影响图的连通性，过小将导致图碎片化，过大则可能连接无关节点。

• K - 近邻图：每个节点仅与相似度最高的 K 个节点连接，减少了边的数量，降低计算复杂度。K 值需根据数据规模调整，过小可能忽略重要连接，过大易引入噪声。

• 全连接图：任意两个节点间均存在边，权重为两者的相似度。该方法保留了完整的相似度信息，但边的数量随样本量呈平方增长，计算成本较高。

三、图论聚类算法的优势与局限

1. 优势

• 非参数性：无需假设数据分布，能适应任意形状的聚类结构，如在识别环形分布的样本时，表现远优于 K-means 等参数算法。

• 鲁棒性：通过图的拓扑结构捕捉数据的全局相似性，对噪声和异常值有一定容忍度。

• 灵活性：可通过调整相似度度量和图构建方式，适应不同类型的数据（如高维数据、序列数据等）。

2. 局限

• 计算复杂度高：尤其是在处理大规模数据集时，相似度图的构建和特征值分解的计算成本显著增加，难以满足实时性需求。

• 参数敏感性：图构建中的参数（如 ε、K）和切割准则中的参数会直接影响聚类效果，参数调优难度较大。

• 高维数据处理能力有限：在高维空间中，样本间的相似度度量（如欧氏距离）可能失效，导致图结构失真，需要结合降维技术使用。

四、典型算法与应用场景

1. 典型算法

• 谱聚类（Spectral Clustering）：基于图的拉普拉斯矩阵的特征向量进行聚类，是图论聚类中最具代表性的算法之一，广泛应用于图像分割、社区检测等领域。

• 归一化切割聚类（Normalized Cut Clustering）：专门针对图像分割设计，通过最小化归一化切割代价，实现像素级别的聚类分割。

• 基于密度的图聚类：结合密度思想，在图中识别高密度连通区域作为聚类，如 DBSCAN 算法可视为图论聚类的一种特例。

2. 应用场景

• 图像分割：将图像像素视为节点，根据像素的颜色、纹理相似度构建图，通过图切割将图像分割为不同区域（如前景与背景）。

• 社区检测：在社交网络分析中，将用户作为节点，互动频率作为边权重，通过图论聚类识别紧密连接的社区群体。

• 生物信息学：对基因表达数据进行聚类，通过基因间的相似度图发现功能相关的基因模块。

• 异常检测：在图中识别与其他节点连接稀疏的节点，将其判定为异常值，适用于欺诈检测、故障诊断等场景。

五、改进与发展方向

为克服图论聚类的局限，研究者们提出了多种改进方法：

• 近似算法：通过采样或稀疏化技术简化图结构，降低计算复杂度，如基于 Nyström 方法的近似谱聚类。

• 自适应参数选择：结合数据的局部密度自动调整图构建参数（如 K 值），减少人工调参的依赖。

• 深度学习融合：利用神经网络学习数据的低维嵌入，再结合图论聚类进行划分，提升高维数据的聚类性能。

图论聚类算法为非参数聚类分析提供了强大的工具，尤其在处理复杂结构数据时展现出独特优势。随着计算能力的提升和算法的不断优化，其在大规模数据和高维数据上的应用潜力将进一步释放。

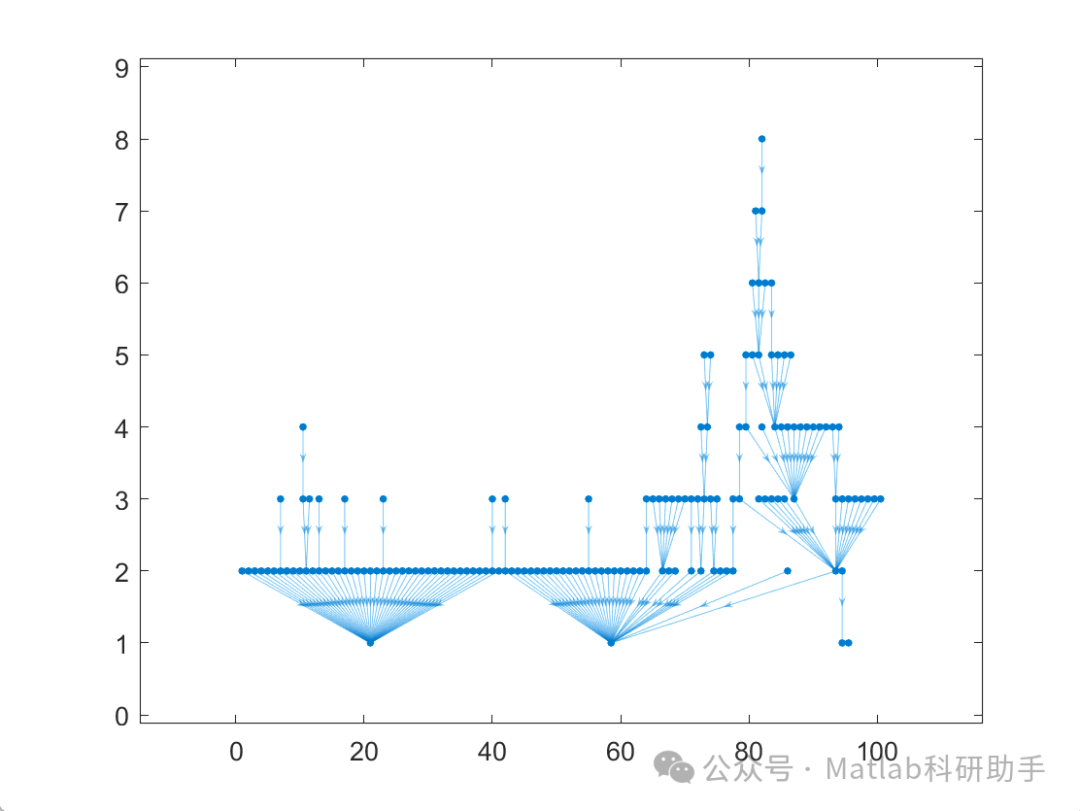

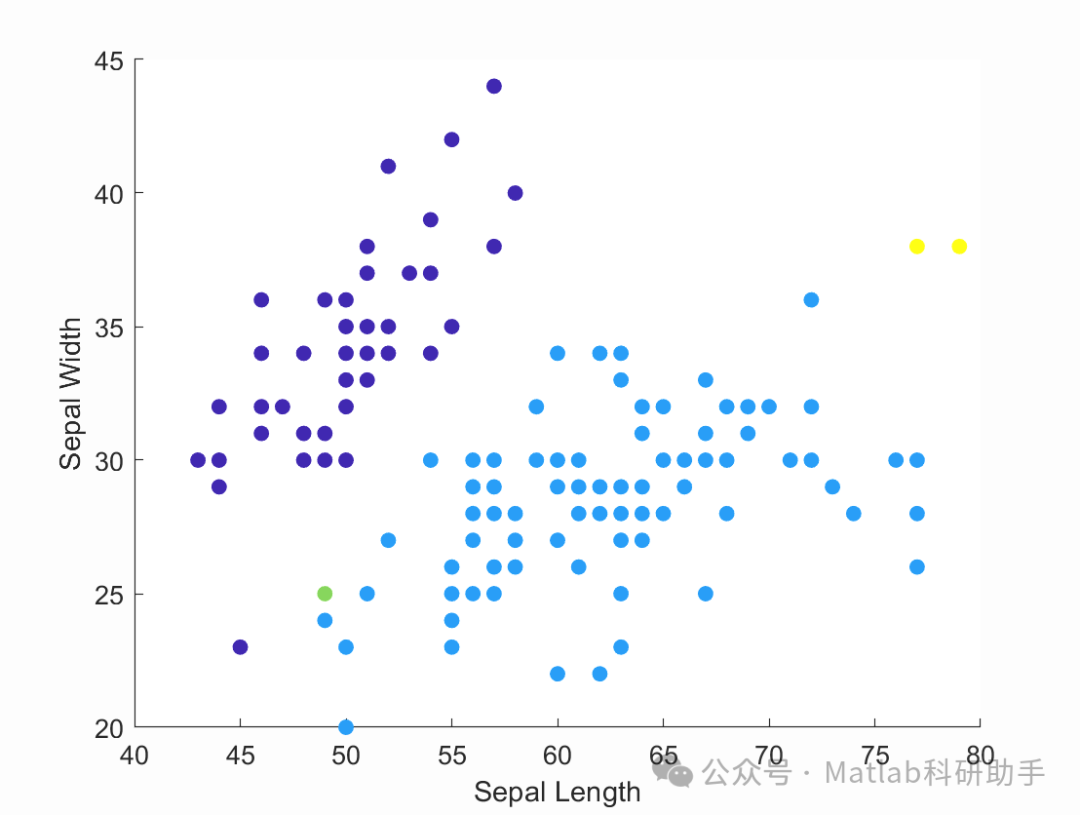

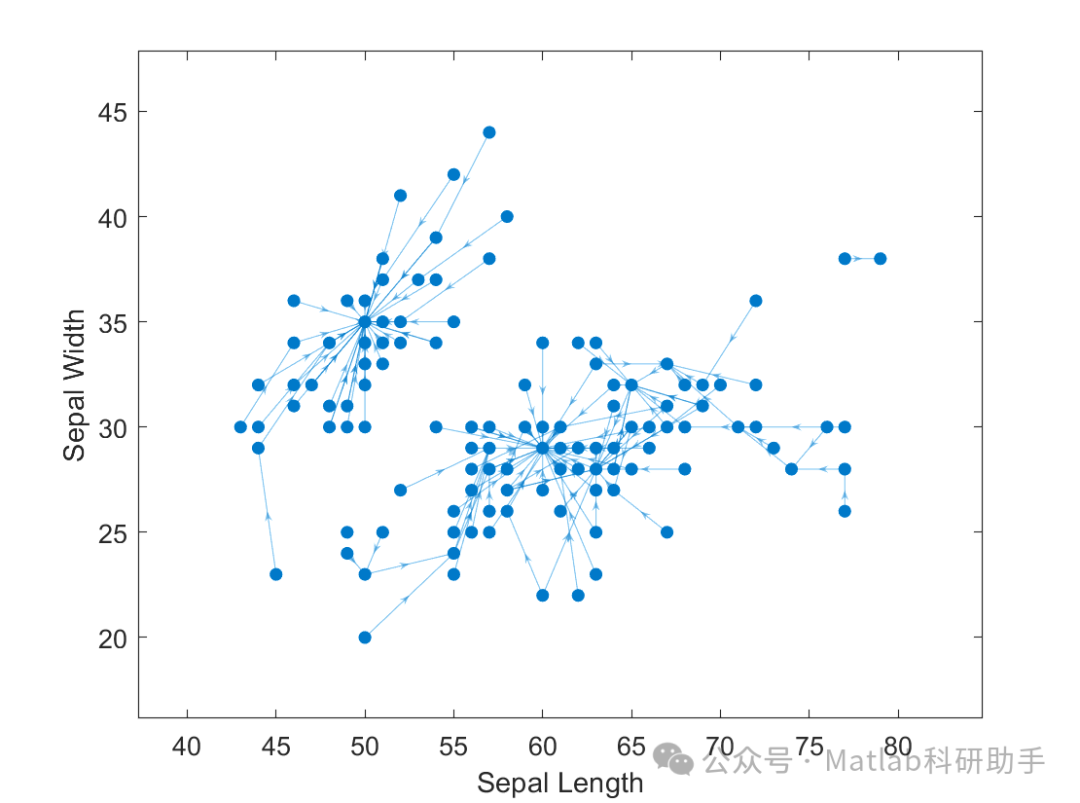

⛳️ 运行结果

🔗 参考文献

[1] 张春明.图论在聚类分析中的应用[D].山东师范大学,2004.DOI:10.7666/d.Y598430.

[2] 毕超.基于图论和进化博弈论的聚类算法研究与应用[D].北京大学,2013.

[3] 王海英,黄强,李传涛.图论算法及其MATLAB实现[M].北京航空航天大学出版社,2010.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
