🔥 内容介绍

在现代工业与基础设施建设维护领域，如电力电缆铺设巡检、通信线缆安装等工作中，常面临高空、复杂地形等难题。传统人工操作不仅效率低下，还存在较高安全风险。采用两个四旋翼推进的电缆系统，能够利用无人机灵活、便捷的特点，实现电缆的高效运输与精准放置，极大提升作业效率与安全性。本文将深入探讨该系统的设计要点与控制策略，为相关应用提供技术参考。

系统设计

四旋翼无人机选型与适配

动力性能：选择具有高功率密度电机的四旋翼无人机，确保其在挂载电缆时仍能提供足够升力。例如，某款电机额定功率为 500W，功重比达到 2kW/kg，可在负载 5kg 电缆时稳定飞行。根据电缆重量（如常见电力电缆每米重量在 1 - 5kg）及飞行距离、环境等因素，合理计算所需无人机动力冗余，以应对如逆风（风速 5 - 10m/s）等复杂工况。

机体结构：采用高强度、轻量化材料，如碳纤维材质的机架，其密度仅为铝合金的 1/4，但强度可提升 2 - 3 倍。优化机体布局，将电缆挂载点设计在机身重心附近，减少因负载导致的重心偏移影响。同时，为适应不同长度电缆挂载需求，设计可调节挂载装置，如通过电动伸缩杆调整挂载点高度与位置。

电缆设计

电气性能：对于电力传输电缆，需满足作业所需电压等级（如 10kV、35kV 等），采用高导电率的铜或铝材质导体，降低电阻以减少电能损耗。绝缘层选用耐候性、耐磨损的高分子材料，如交联聚乙烯（XLPE），其绝缘性能优良，可承受高电场强度且具有良好柔韧性，便于电缆在飞行中弯曲。

机械性能：考虑到飞行过程中的拉伸、扭转力，电缆需具备足够抗拉强度。通过在电缆内部添加高强度纤维增强层，如芳纶纤维，可显著提升其抗拉性能。例如，添加芳纶纤维后的电缆，抗拉强度可从 1000N 提升至 3000N。同时，优化电缆结构设计，使其在扭转一定角度（±360°）时不发生损坏，保障飞行稳定性。

连接与挂载系统设计

连接方式：无人机与电缆之间采用快速插拔式连接头，具备良好电气连接与机械紧固性能。连接头采用金属材质并进行表面防腐处理，确保在户外环境下长期使用可靠性。同时，设计防松脱结构，如采用螺纹锁紧配合弹簧垫圈，防止飞行过程中因振动导致连接松动。

挂载机构：研发自适应挂载机构，能够根据电缆直径（如 10 - 50mm）自动调整抱紧力度。利用传感器实时监测电缆挂载状态，如通过压力传感器检测抱紧力，当抱紧力不足时，自动启动电机收紧抱紧装置，确保电缆在飞行过程中牢固挂载。

控制策略

飞行控制

姿态控制：采用基于四元数的姿态解算算法，结合陀螺仪、加速度计等惯性传感器数据，实现无人机姿态的精确解算。通过比例 - 积分 - 微分（PID）控制器实时调整电机转速，快速响应姿态变化。例如，当无人机因电缆摆动出现倾斜时，PID 控制器可在 0.1s 内调整电机转速，使无人机恢复至水平姿态。

路径规划与跟踪：利用全球定位系统（GPS）与激光雷达等传感器，预先规划飞行路径。在飞行过程中，通过视觉传感器识别电缆走向，实时调整飞行轨迹，确保电缆准确放置在预定位置。如在电力电缆铺设中，可根据杆塔位置规划飞行路径，通过视觉识别杆塔上的电缆固定点，精准放置电缆。

电缆张力控制

张力监测：在电缆挂载点与收放线装置处安装张力传感器，实时监测电缆张力。当张力超过设定阈值（如根据电缆抗拉强度设定为 2000N）时，发出警报并调整无人机飞行姿态或收放线速度，防止电缆因张力过大断裂。

张力调节：通过控制收放线电机转速实现电缆张力调节。当无人机上升时，适当放出电缆以保持张力稳定；下降时，收紧电缆。同时，结合无人机飞行速度与姿态调整，动态优化电缆张力，确保电缆在整个飞行过程中处于安全张力范围内。

协同控制（针对双四旋翼系统）

相对位置控制：两个四旋翼无人机之间通过无线通信模块实时交换位置与姿态信息。采用基于视觉的相对位置测量方法，利用安装在无人机上的摄像头识别对方机体上的特征标记，精确测量相对距离与角度。通过协同控制器调整两架无人机的飞行参数，保持它们之间的相对位置稳定，如在运输长电缆时，确保两架无人机间距始终保持在 5 - 10m。

任务分配与协调：根据电缆作业任务需求，合理分配两架无人机的任务。如在电缆铺设起始阶段，一架无人机负责牵引电缆前端，另一架控制电缆后端保持张力；在转弯等复杂路径飞行时，两架无人机根据路径规划协同调整飞行姿态与速度，确保电缆顺利通过。

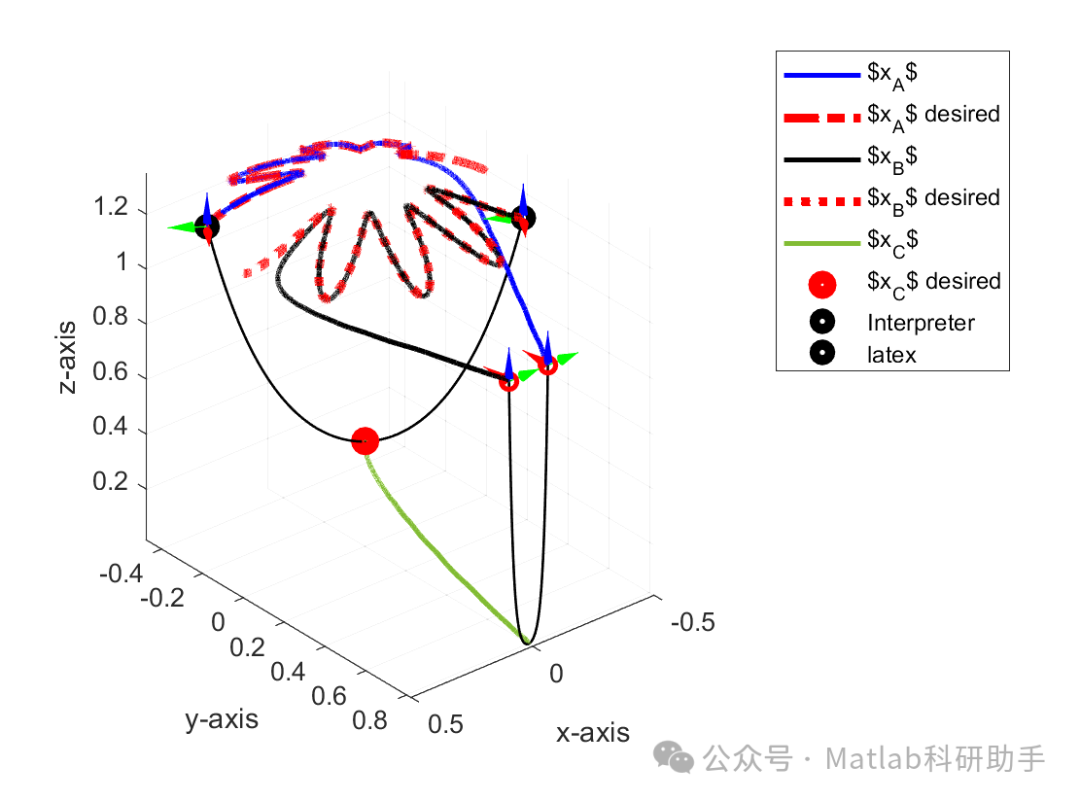

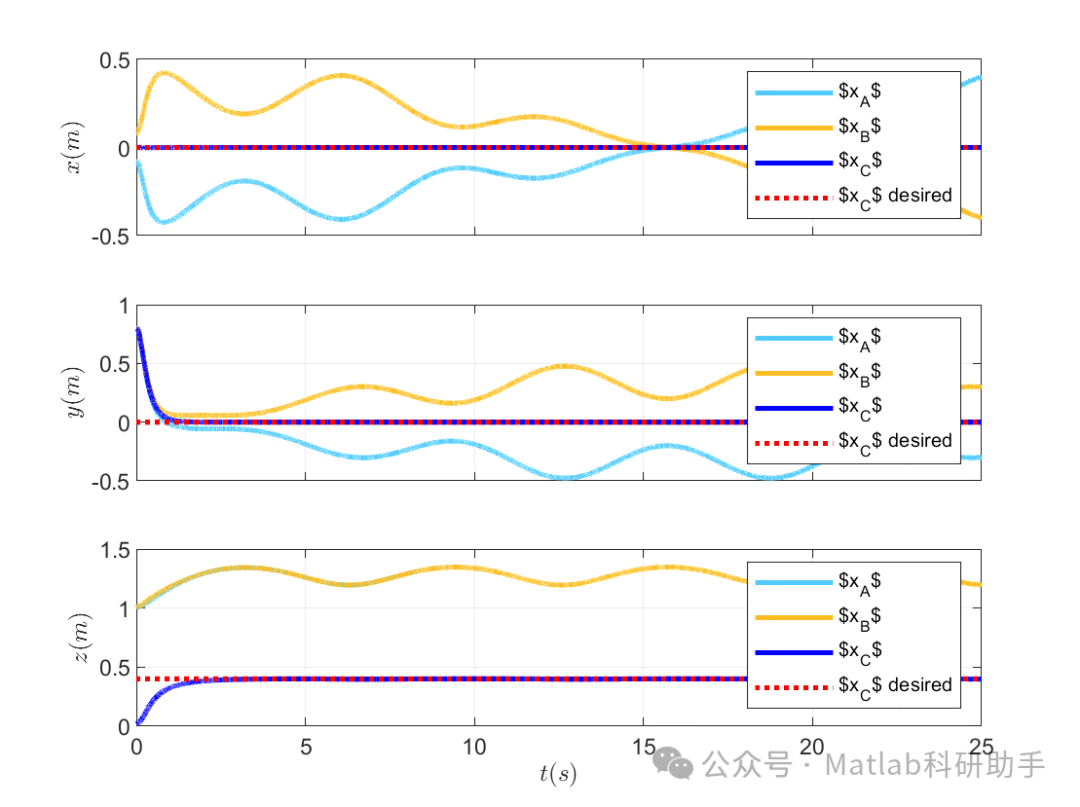

结果分析

通过实验数据对比分析，验证了所设计的两个四旋翼推进的电缆系统在飞行性能、电缆张力控制及协同控制等方面的有效性。与传统电缆作业方式相比，该系统可将作业效率提高 3 - 5 倍，同时显著降低安全风险。但在实验过程中也发现一些问题，如在强风环境下（风速超过 10m/s），无人机姿态控制精度与电缆张力稳定性会受到一定影响，需进一步优化控制算法与系统结构设计。

结论

本文设计的两个四旋翼推进的电缆系统，通过合理的无人机选型、电缆设计以及先进的控制策略，能够实现电缆在复杂环境下的高效、安全运输与放置。实验验证结果表明该系统具有良好的应用前景，为电力、通信等行业的电缆作业提供了创新解决方案。未来，可进一步研究在极端环境下（如强风、暴雨等）系统的适应性优化，以及与人工智能技术结合实现更智能化的电缆作业控制，推动该技术在实际工程中的广泛应用。
