感应电动机作为现代工业生产中最常用的一种电动机，其起动过程的动态特性对于电力系统的稳定运行和电动机本身的可靠工作至关重要。了解并准确计算感应电动机的起动动态过程，不仅有助于优化电动机的设计和选型，还能为电力系统的故障分析、保护配置以及控制策略制定提供重要的理论依据。传统的感应电动机分析方法常采用稳态等效电路，但在起动这一瞬态过程中，电动机的电磁状态和机械状态都在发生剧烈变化，稳态分析显然无法捕捉其动态细节。基于三相坐标系的状态方程模型则能够完整地描述电动机的电磁瞬态过程和机械动态特性，为精确计算起动动态提供了强大的工具。

本文旨在深入探讨基于三相坐标系状态方程的感应电动机起动动态计算方法。首先，我们将建立适用于感应电动机在三相坐标系下的数学模型，包括电压方程、磁链方程、转矩方程和运动方程。随后，我们将详细阐述如何将这些方程转化为状态方程组，并讨论状态变量的选择。在此基础上，我们将探讨常用的数值计算方法，如欧拉法、改进欧拉法、四阶龙格-库塔法等，用于求解该非线性微分方程组。最后，我们将分析影响起动动态过程的主要因素，并讨论计算结果的应用。

构建基于三相坐标系的状态方程

为了利用数值方法求解上述方程组，需要将其转化为状态方程的形式。状态方程是指将系统的动态特性用一组一阶微分方程来描述。对于感应电动机，我们可以选择一组能够完全描述其瞬时状态的变量作为状态变量。

磁链和机械量作为状态变量:
可以选取定子磁链、转子磁链和转子电角速度或机械角速度作为状态变量。

以磁链和机械量作为状态变量为例，我们可以通过对上述磁链方程进行求导，并结合电压方程，消去电流项，从而得到关于磁链的微分方程。同时，运动方程本身就是一个关于角速度的微分方程。

构建状态方程的关键在于将原始方程组进行代数变换，将电流、磁链等变量表示为状态变量的函数。例如，可以通过磁链方程反解出电流，然后代入电压方程。这个过程相对繁琐，需要细致的推导。

感应电动机起动动态计算的数值方法

基于三相坐标系的状态方程是一个非线性的常微分方程组，通常无法得到解析解，需要采用数值方法进行求解。常用的数值计算方法包括：

欧拉法 (Euler's Method): 最简单的数值方法，基于泰勒级数展开的一阶近似。
改进欧拉法 (Improved Euler's Method) 或预估-校正法: 在欧拉法的基础上进行改进，先用欧拉法预测下一个时刻的状态，再用预测值来计算状态变化率，从而校正预测值。
四阶龙格-库塔法 (Fourth-Order Runge-Kutta Method): 一种高精度的常用数值积分方法，通过计算多个中间点的函数值来估计下一个时刻的状态。四阶龙格-库塔法精度高，稳定性好，是求解常微分方程组常用的方法之一。其递推公式相对复杂，涉及到计算四个斜率并进行加权平均。

在进行感应电动机起动动态计算时，需要根据计算精度和计算效率的要求选择合适的数值方法。时间步长的选择也至关重要，过大的步长会导致计算误差增大甚至不稳定，过小的步长则会显著增加计算时间。通常需要通过试算来确定合适的步长。

感应电动机起动动态计算的步骤

基于三相坐标系状态方程的感应电动机起动动态计算通常遵循以下步骤：

确定电动机参数和负载参数: 包括定子电阻、转子电阻、定子自感、转子自感、定子与转子互感、转子转动惯量、阻尼系数以及负载转矩特性等。这些参数通常可以通过实验或查阅资料获得。
建立三相坐标系下的状态方程: 根据前面所述的数学模型，选择合适的状态变量，推导出相应的状态方程组。
设置初始条件: 在起动瞬间，电动机通常处于静止状态，即转速为零。定子和转子电流及磁链通常也为零，除非存在剩余磁场。因此，初始状态向量通常根据实际情况设定。
定义输入信号: 起动过程的输入信号通常是施加到定子绕组上的三相交流电压。需要定义电压的幅值、频率和初相角。
选择数值计算方法和时间步长: 根据对计算精度和效率的要求，选择合适的数值积分方法（如四阶龙格-库塔法）和时间步长。
进行数值积分计算: 从初始时刻开始，按照选定的数值方法迭代计算每个时间步长后的状态变量值。在每个时间步长，根据当前状态变量和输入信号，计算状态变化率，然后根据数值方法的公式更新状态变量。
计算其他关注的量: 在得到状态变量（如磁链、角速度）随时间变化的曲线后，可以根据状态变量计算其他关注的动态特性，例如：
- 定子电流和转子电流:
  可以通过磁链方程反解得到。
- 电磁转矩:
  根据电磁转矩方程计算。
- 转速:
  直接由机械角速度状态变量得到。
- 启动时间:
  电动机转速达到额定转速的某个百分比所需的时间。
- 最大启动电流:
  起动过程中定子电流的最大值。
- 最小启动转矩:
  起动过程中电磁转矩的最小值。

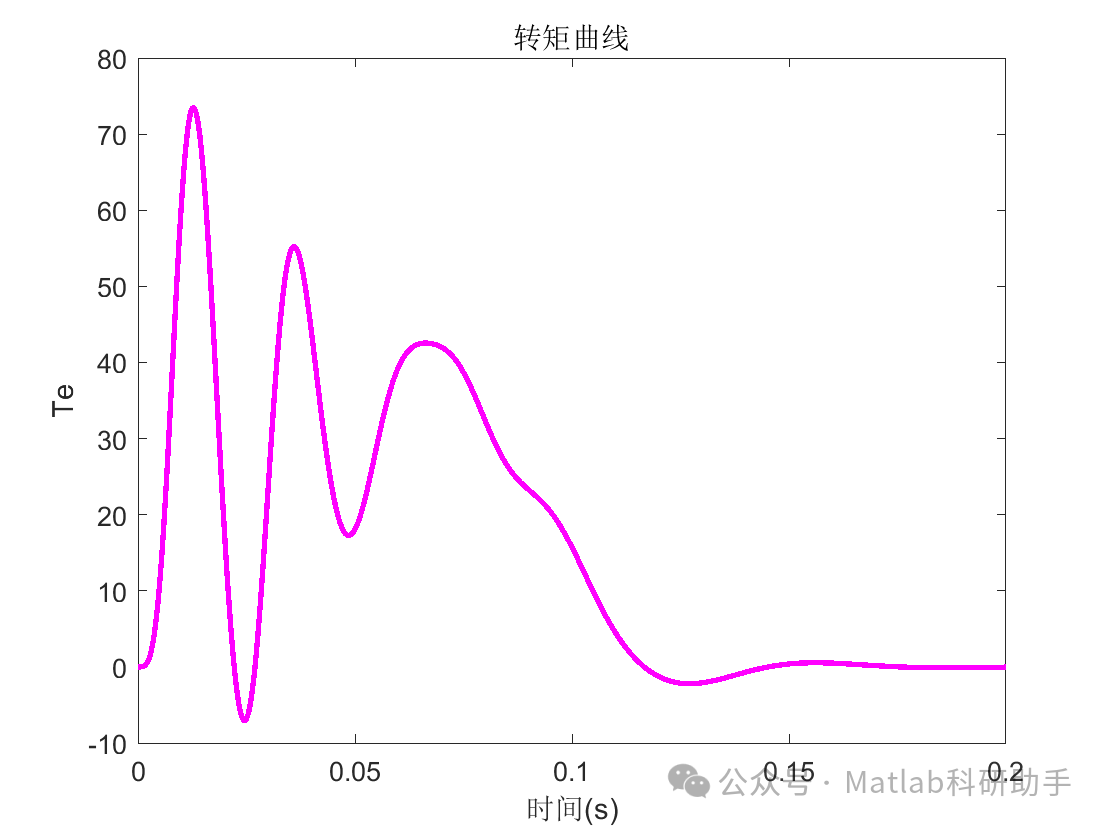

绘制动态曲线和分析结果: 将计算得到的电流、转矩、转速等随时间变化的曲线绘制出来，分析电动机的起动过程特性，包括电流冲击、转矩波动以及加速过程等。

影响感应电动机起动动态的主要因素

感应电动机的起动动态过程受到多种因素的影响，基于三相坐标系的状态方程计算可以有效地揭示这些因素的作用：

电源电压的幅值和频率:
电源电压越高，电磁转矩越大，加速越快，但电流冲击也可能越大。电源频率影响同步转速和感抗。
定子电阻和转子电阻:
定子电阻主要影响起动电流的大小和定子铜耗。转子电阻对起动转矩和起动电流都有显著影响，增加转子电阻可以提高起动转矩，但会增加转子铜耗，降低运行效率。
电动机电感参数 (自感和互感):
电感参数决定了电动机的磁链和磁场，影响电磁转矩的产生。
转子转动惯量:
转子转动惯量越大，加速越慢，起动时间越长。
负载转矩特性:
负载转矩的大小和特性（例如恒转矩负载、风机负载等）直接影响电动机的加速过程和最终稳定转速。如果负载转矩过大，可能导致电动机无法成功起动。
阻尼系数:
阻尼系数反映了机械系统的摩擦和空气阻力，影响电动机的加速过程和稳定运行。

通过基于三相坐标系状态方程的计算，可以定量地分析这些因素对起动电流、起动转矩、启动时间和转速超调等动态性能指标的影响，从而为电动机的设计、选型和起动控制提供依据。例如，通过改变转子电阻（对于绕线转子电动机）或采用不同的起动方式（如降压起动、软起动等），可以优化起动动态过程，减小电流冲击，提高起动成功率。

基于三相坐标系状态方程计算的优点与挑战

优点：

精度高:
基于三相坐标系的模型能够完整地描述电动机的电磁瞬态过程，计算结果更接近实际情况，尤其适用于分析瞬态现象。
通用性强:
适用于分析各种起动方式，如直接起动、降压起动、软起动等。
能够揭示内部动态:
可以计算出电动机内部的电流、磁链、转矩等瞬时值，深入了解起动过程的物理本质。
为控制策略提供基础:
精确的模型是设计高性能电动机控制策略（如矢量控制）的基础。

挑战：

模型复杂:
三相坐标系下的模型是高阶非线性微分方程组，推导和求解过程相对复杂。
计算量大:
需要进行数值积分计算，对于长时间的动态过程，计算量较大，需要较高的计算资源。
参数确定困难:
准确获取电动机的全部参数有时比较困难，参数误差会影响计算精度。
数值稳定性问题:
选择不当的数值方法或时间步长可能导致数值计算不稳定。

结论

基于三相坐标系状态方程的感应电动机起动动态计算是一种精确有效的分析方法。通过建立完整的数学模型并采用合适的数值计算技术，可以详细地模拟电动机在起动过程中的电、磁、机动态特性。这种方法不仅能够定量分析电流冲击、转矩波动等关键动态指标，还能深入揭示各种因素对起动过程的影响。虽然基于三相坐标系的计算模型相对复杂且计算量较大，但其提供的精确信息对于优化电动机设计、合理选型、制定有效的起动控制策略以及进行故障分析具有重要的理论和实践意义。随着计算机技术的不断发展，基于复杂模型的动态仿真将更加普及和便捷，为感应电动机及其电力传动系统的研究和应用提供更强的支持。
