🔥 内容介绍

图像去噪是图像处理领域中一个至关重要的环节。在图像获取、传输和存储的过程中，噪声的引入几乎不可避免。噪声不仅会降低图像的视觉质量，还会对后续的图像分析和识别任务产生不利影响。因此，开发有效的图像去噪算法一直是研究的热点。扩散滤波，作为一种强大的图像处理工具，凭借其在平滑噪声的同时能够保留图像细节的能力，受到了广泛关注。本文将深入探讨扩散滤波在图像去噪中的应用，着重分析线性扩散滤波、边缘增强线性滤波以及各种非线性各向异性滤波，并比较它们的优缺点。

一、扩散滤波的基本原理

扩散滤波的核心思想是模拟热传导过程。想象一个温度分布不均匀的物体，温度会从高温区域向低温区域扩散，最终达到平衡。类似地，在图像去噪中，可以将图像的像素值视为温度，噪声则代表温度的随机波动。扩散滤波通过迭代的方式，将像素值从噪声较大的区域向噪声较小的区域扩散，从而实现图像的平滑，降低噪声的影响。

扩散滤波可以用偏微分方程（PDE）来描述。一个通用的扩散方程可以写成：

∂I/∂t = div(g(x,y,t) ∇I)

其中，I(x,y,t) 代表在时间t处图像(x,y)位置的像素值，∇I 代表图像的梯度，div 代表散度，g(x,y,t) 代表扩散系数。扩散系数控制了图像不同区域扩散的程度。通过合理设计扩散系数，可以控制图像的平滑程度，并避免过度平滑导致图像细节的丢失。

二、线性扩散滤波

线性扩散滤波是最简单的扩散滤波形式。在这种方法中，扩散系数 g(x,y,t) 是一个常数，通常设置为1。这意味着图像的每个区域都以相同的速度扩散，无论该区域是否包含边缘信息。线性扩散滤波等同于对图像进行高斯滤波或求解热传导方程，能够有效地平滑噪声，尤其是在图像的平滑区域。

然而，线性扩散滤波也存在明显的缺点。由于它对所有区域进行同等程度的平滑，因此会导致图像边缘的模糊。边缘作为图像的重要特征，对于图像的理解和分析至关重要。线性扩散滤波在平滑噪声的同时，也会模糊边缘，降低图像的清晰度和细节信息。

三、边缘增强线性滤波

为了克服线性扩散滤波的缺点，一些研究者提出了边缘增强的线性滤波方法。这种方法的核心在于根据图像的梯度信息来调整扩散系数。通常，在图像的边缘区域，梯度值较大，因此可以设计一个与梯度成正比的扩散系数，使得在边缘区域的扩散速度更快，从而增强边缘的对比度。

例如，可以采用如下的扩散系数：

g(x,y,t) = 1 + α ||∇I(x,y,t)||^2

其中，α 是一个可调参数，用于控制边缘增强的程度。||∇I(x,y,t)|| 代表图像梯度的模。这种方法可以在一定程度上缓解线性扩散滤波的边缘模糊问题，但它仍然是线性的，对于复杂的噪声情况效果有限。此外，参数 α 的选择也比较困难，需要根据具体的图像和噪声情况进行调整。

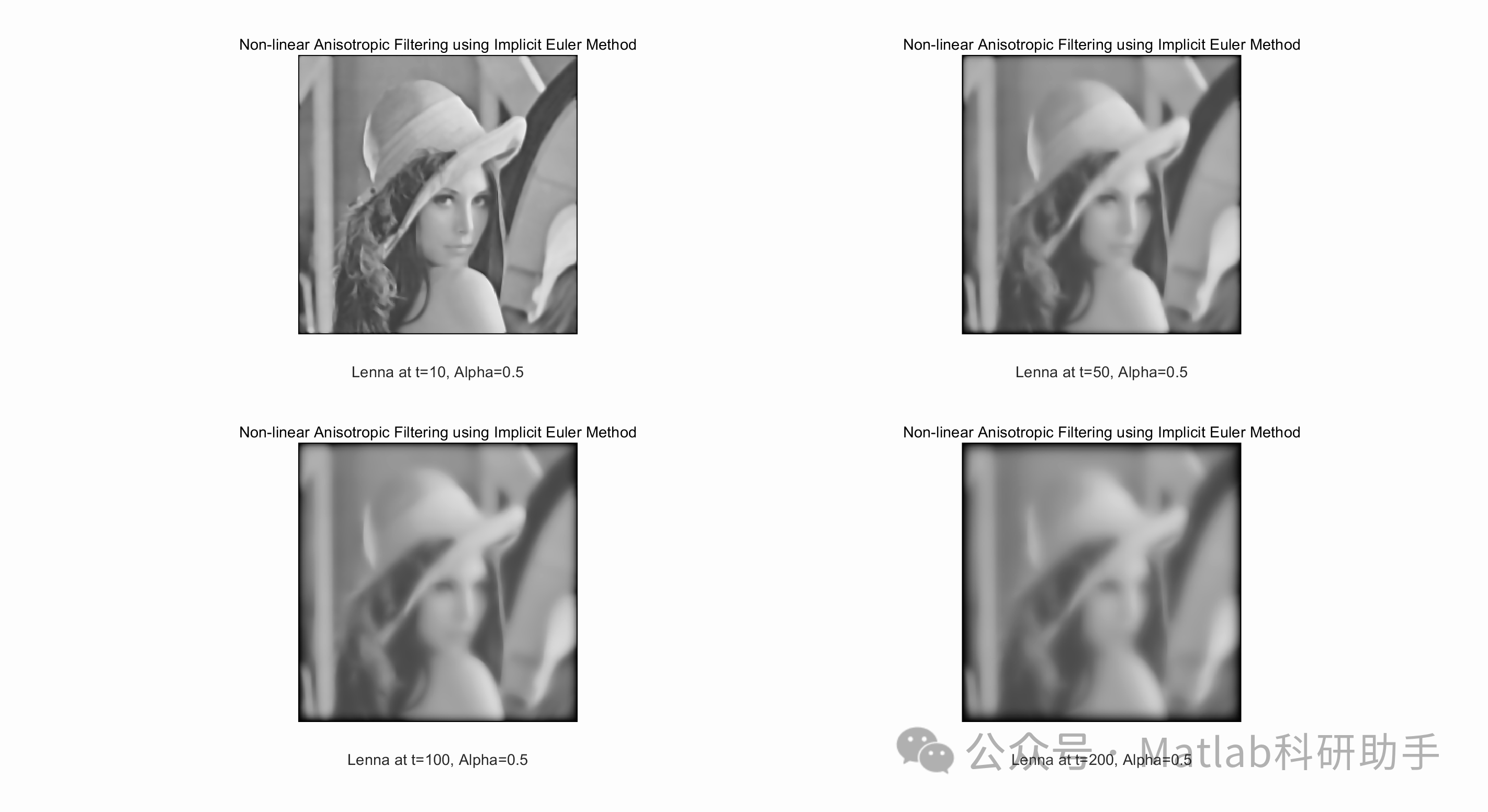

四、非线性各向异性滤波

非线性各向异性滤波是目前应用最为广泛的扩散滤波方法。其核心思想是根据图像的局部梯度信息来控制扩散的方向和强度。与线性扩散滤波不同，各向异性滤波允许图像在不同的方向上以不同的速度扩散。这使得它能够在平滑噪声的同时，保留图像的边缘等重要特征。

非线性各向异性滤波的关键在于设计合适的扩散系数 g(x,y,t)。常用的扩散系数设计方法主要有两种：

基于梯度模的扩散系数: 这种方法根据图像的梯度模来调整扩散系数。梯度模越大，代表该区域是边缘的可能性越高，扩散系数应该越小，从而抑制边缘区域的平滑。典型的基于梯度模的扩散系数包括：
- Perona-Malik 模型: Perona 和 Malik 提出的模型是各向异性滤波的经典模型。其扩散系数可以表示为：

  g(||∇I||) = exp(-(||∇I||/k)^2) 或 g(||∇I||) = 1 / (1 + (||∇I||/k)^2)

  其中，k 是一个阈值参数，用于控制边缘的敏感程度。当梯度模小于 k 时，扩散系数接近1，图像进行平滑；当梯度模大于 k 时，扩散系数接近0，图像停止平滑，从而保留边缘。
- NLC 模型: NLC (Nonlinear Coherence Enhancing Diffusion) 模型在 Perona-Malik 模型的基础上进行了改进，考虑了图像的局部方向一致性。该模型利用图像的结构张量来估计局部方向，并在局部方向一致的方向上进行更强的平滑，从而更好地抑制噪声，同时保留图像的结构信息。
基于结构张量的扩散系数: 结构张量能够提供更加丰富的图像局部结构信息，包括图像的梯度方向和梯度强度。利用结构张量可以更加精确地控制扩散的方向和强度。通常，沿着边缘的方向进行更强的平滑，而垂直于边缘的方向则进行更弱的平滑，从而更好地保留边缘信息。
