【SLAM】基于扩展卡尔曼滤波器实现多基站二维SLAM状态估计附Matlab实现

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

摘要: 实时定位与建图 (Simultaneous Localization and Mapping, SLAM) 技术是机器人自主导航与环境感知的核心技术之一。本文深入探讨了基于扩展卡尔曼滤波器 (Extended Kalman Filter, EKF) 的 SLAM 算法在多基站环境下二维状态估计的应用。通过将多个已知位置的基站作为外部参考，本文提出了一种利用 EKF 融合机器人自身运动信息和基站测距信息的 SLAM 系统框架。本文详细阐述了状态向量的构建、运动模型和观测模型的建立、EKF 的预测与更新过程，并分析了该算法在多基站环境下的优势、挑战以及潜在的改进方向。

关键词: SLAM, 扩展卡尔曼滤波器 (EKF), 多基站, 状态估计, 二维定位

1. 引言

同步定位与建图 (SLAM) 技术旨在解决机器人在未知环境下同时进行自身定位和环境地图构建的问题。SLAM 系统能够在没有先验环境信息的情况下，利用传感器数据进行定位和环境建模，为机器人自主导航、路径规划、任务执行等提供关键支撑。在众多 SLAM 方法中，基于滤波器的 SLAM 算法因其计算复杂度较低、易于实现等优点而备受关注。扩展卡尔曼滤波器 (EKF) 作为一种经典的非线性状态估计方法，被广泛应用于 SLAM 问题中。

传统的 EKF-SLAM 算法主要依赖于机器人自身的传感器数据，例如里程计、惯性测量单元 (IMU) 和激光雷达等。然而，这些传感器数据往往存在噪声和漂移，导致 SLAM 系统的精度和鲁棒性受到限制。为了提高 SLAM 系统的性能，可以利用外部信息作为约束条件，例如已知的地标或基站。

本文针对多基站环境下二维 SLAM 问题，提出了一种基于 EKF 的状态估计方法。通过在环境中部署多个已知位置的基站，机器人可以利用自身传感器数据和基站测距信息进行状态估计。多基站的引入能够提供更强的约束条件，从而提高 SLAM 系统的定位精度和鲁棒性。

2. 系统框架与状态向量

本文提出的 SLAM 系统框架如图 1 所示。系统主要由传感器数据采集模块、运动模型模块、观测模型模块、扩展卡尔曼滤波器模块和地图构建模块组成。

(图1: 基于 EKF 的多基站 SLAM 系统框架示意图)

状态向量是 EKF 算法的核心。本文选择以下状态向量来描述机器人的状态和环境信息：

X = [x, y, θ, l1, l2, ..., ln]^T

其中，

• x, y:

   机器人在全局坐标系下的位置坐标。

• θ:

   机器人的朝向角。

• l_i:

   第 i 个基站在全局坐标系下的位置坐标 (包含x, y两个分量, 已知且固定)。

由于基站位置是已知的，因此在状态向量中，我们将基站的位置视为常量，而非需要估计的变量。这种处理方式简化了状态估计的过程，并避免了基站位置估计误差对机器人定位的影响。

3. 运动模型

运动模型描述了机器人状态随时间的演化过程。本文采用里程计信息作为机器人的运动输入，建立如下运动模型：

X_t+1 = f(X_t, U_t) + W_t

其中，

• X_t:

   t 时刻的状态向量。

• U_t = [v_t, ω_t]^T:

   t 时刻的控制输入，包括线速度 v_t 和角速度 ω_t。

• f(X_t, U_t):

   非线性运动模型函数。

• W_t:

   过程噪声，服从高斯分布 N(0, Q_t)。

具体而言，运动模型可以表示为：

x_t+1 = x_t + v_t * cos(θ_t) * Δt
y_t+1 = y_t + v_t * sin(θ_t) * Δt
θ_t+1 = θ_t + ω_t * Δt

其中，Δt 为时间间隔。

需要注意的是，由于运动模型是非线性的，我们需要对其进行线性化，以满足 EKF 的应用条件。常用的线性化方法是利用雅可比矩阵进行一阶泰勒展开。

4. 观测模型

观测模型描述了传感器观测值与机器人状态之间的关系。本文利用基站测距信息作为观测值，建立如下观测模型：

Z_t = h(X_t) + V_t

其中，

• Z_t = [r₁, r₂, ..., r_n]^T:

   t 时刻的观测向量，包含到 n 个基站的距离。

• h(X_t):

   非线性观测模型函数。

• V_t:

   观测噪声，服从高斯分布 N(0, R_t)。

到第 i 个基站的距离 r_i 可以表示为：

r_i = √((x_i - x_t)² + (y_i - y_t)²)

其中，(x_i, y_i) 为第 i 个基站的坐标，(x_t, y_t) 为机器人 t 时刻的坐标。

同样地，由于观测模型也是非线性的，我们需要对其进行线性化，利用雅可比矩阵进行一阶泰勒展开。

5. 扩展卡尔曼滤波器 (EKF)

EKF 算法是一种迭代的状态估计方法，包括预测和更新两个步骤。

5.1 预测步骤

• 状态预测: 利用运动模型预测下一时刻的状态：

  X̂_t+1^- = f(X̂_t⁺, U_t)

  其中，X̂_t⁺ 表示 t 时刻的后验状态估计，X̂_t+1^- 表示 t+1 时刻的先验状态估计。

• 协方差预测: 预测状态协方差矩阵：

  P_t+1^- = F_t * P_t⁺ * F_t^T + Q_t

  其中，P_t⁺ 表示 t 时刻的后验状态协方差矩阵，P_t+1^- 表示 t+1 时刻的先验状态协方差矩阵，F_t 为运动模型雅可比矩阵，Q_t 为过程噪声协方差矩阵。

5.2 更新步骤

• 卡尔曼增益计算: 计算卡尔曼增益矩阵：

  K_t+1 = P_t+1^- * H_t+1^T * (H_t+1 * P_t+1^- * H_t+1^T + R_t+1)^-1

  其中，H_t+1 为观测模型雅可比矩阵，R_t+1 为观测噪声协方差矩阵。

• 状态更新: 利用观测值更新状态估计：

  X̂_t+1⁺ = X̂_t+1^- + K_t+1 * (Z_t+1 - h(X̂_t+1^-))

• 协方差更新: 更新状态协方差矩阵：

  P_t+1⁺ = (I - K_t+1 * H_t+1) * P_t+1^-

  其中，I 为单位矩阵。

6. 多基站环境下的优势、挑战与改进方向

6.1 优势

• 提高定位精度:

   多基站提供了更强的约束条件，可以有效减小定位误差，提高定位精度。

• 增强鲁棒性:

   多个基站可以形成冗余，即使部分基站失效，系统仍然可以依靠其他基站进行定位，提高系统的鲁棒性。

• 抑制漂移误差:

   基站测距信息可以有效地抑制里程计等传感器产生的漂移误差，保证长期定位的精度。

6.2 挑战

• 基站部署:

   基站的部署位置和数量对系统性能有重要影响。需要合理规划基站的部署，以保证良好的覆盖范围和观测几何结构。

• 数据融合:

   如何有效融合来自不同基站的测距信息是一个挑战。需要考虑基站测距误差的差异，并进行合理的加权处理。

• 计算复杂度:

   随着基站数量的增加，计算复杂度也会相应增加。需要优化算法，降低计算复杂度，满足实时性要求。

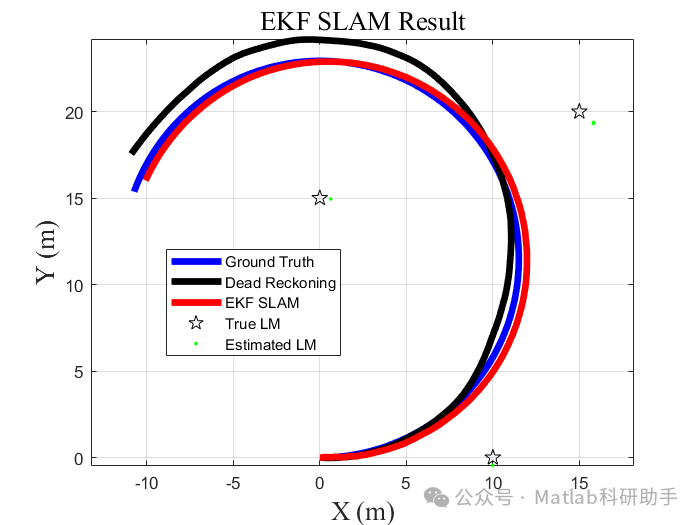

⛳️ 运行结果

🔗 参考文献

[1]时也,吴怀宇,徐文霞,等.基于扩展卡尔曼滤波器的移动机器人SLAM研究[J].电子设计工程, 2012, 20(1):3.DOI:10.3969/j.issn.1674-6236.2012.01.039.

📣 部分代码

[1]时也,吴怀宇,徐文霞,等.基于扩展卡尔曼滤波器的移动机器人SLAM研究[J].电子设计工程, 2012, 20(1):3.DOI:10.3969/j.issn.1674-6236.2012.01.039.
