🔥 内容介绍

摘要: Mackey-Glass混沌时间序列以其复杂的非线性动力学特性而闻名，广泛应用于混沌系统研究和应用领域。本文基于四阶Runge-Kutta方法，实现了Mackey-Glass方程的数值求解，生成混沌时间序列。在此基础上，深入探讨了相位时差的概念及其计算方法，并通过程序模拟，绘制了不同参数下的Mackey-Glass混沌时间序列及其对应的相位时差图，揭示了系统参数对时间序列及相位时差的影响。最后，对结果进行了分析，并展望了未来研究方向。

关键词: Mackey-Glass方程，四阶Runge-Kutta方法，混沌时间序列，相位时差，数值模拟

1. 引言

混沌现象作为一种普遍存在的非线性动力学行为，在许多自然科学和工程技术领域中都有重要的体现。Mackey-Glass方程作为描述延迟反馈系统的一个经典模型，其解具有明显的混沌特性，广泛应用于生物学、生理学以及控制理论等领域。该方程的数学表达式为：

dx(t)/dt = ax(t-τ)/(1 + x(t-τ)^n) - bx(t)

其中，x(t)表示系统状态变量，a, b, n为系统参数，τ为延迟时间。参数的选择决定了系统的动力学行为，不同的参数组合可以产生不同的混沌特性。

本文采用四阶Runge-Kutta方法，对Mackey-Glass方程进行数值求解，生成混沌时间序列。相位时差作为分析混沌系统动力学特性的重要工具，能够揭示系统中不同时间点之间状态变量的相关性。本文进一步探讨了相位时差的计算方法，并通过程序模拟，绘制了不同参数下的Mackey-Glass混沌时间序列及其对应的相位时差图，分析了系统参数对系统动力学行为的影响。

2. 四阶Runge-Kutta方法求解Mackey-Glass方程

四阶Runge-Kutta方法是一种广泛应用于常微分方程数值求解的高精度方法。其核心思想是通过多次迭代计算，逼近微分方程的精确解。对于Mackey-Glass方程，其离散化形式可以表示为：

x(t + h) = x(t) + (1/6)(k1 + 2k2 + 2k3 + k4)

其中，h为步长，k1, k2, k3, k4为中间变量，具体计算公式如下：

k1 = h * f(t, x(t))
k2 = h * f(t + h/2, x(t) + k1/2)
k3 = h * f(t + h/2, x(t) + k2/2)
k4 = h * f(t + h, x(t) + k3)

f(t, x(t)) = ax(t-τ)/(1 + x(t-τ)^n) - bx(t)

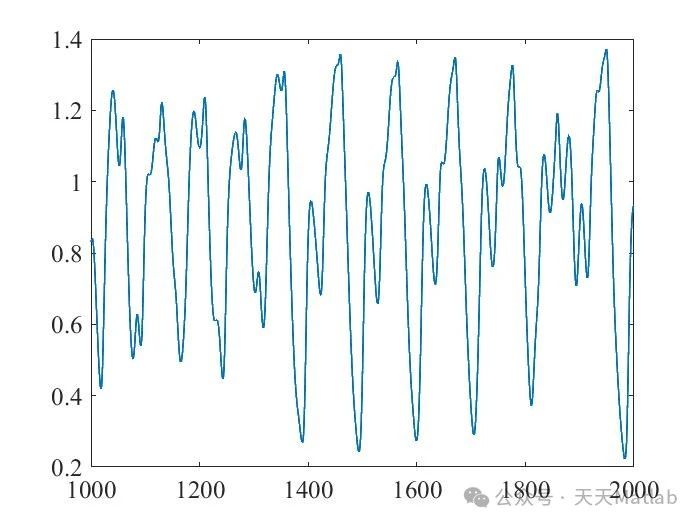

通过迭代计算，我们可以得到Mackey-Glass方程在一定时间范围内的数值解，从而生成混沌时间序列。

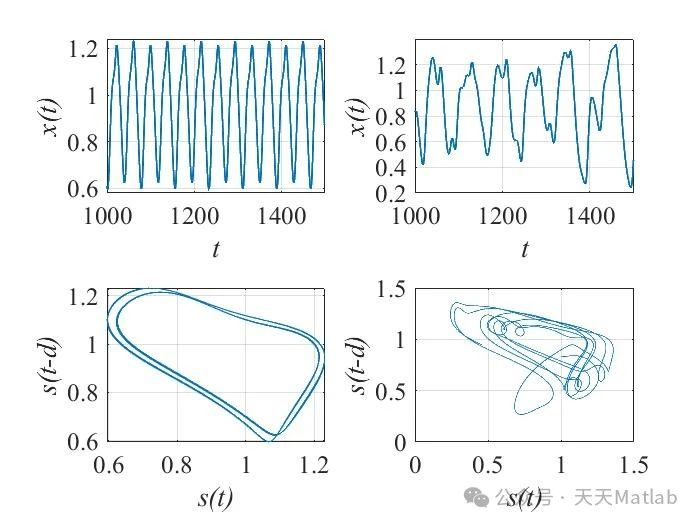

3. 相位时差的计算与绘制

相位时差是指两个时间序列在相空间中对应点之间的相位差。计算相位时差需要先构建相空间，通常采用延迟坐标法。对于一个时间序列 {x(t)}, 延迟坐标法可以构建一个m维的相空间向量:

[x(t), x(t+τd), x(t+2τd), ..., x(t+(m-1)τd)]

其中，τd为延迟时间，m为嵌入维数。选择合适的τd和m可以有效地反映系统动力学特性。

计算相位时差的方法有多种，本文采用Hilbert变换方法。首先对时间序列进行Hilbert变换，得到其解析信号。然后，根据解析信号的相位信息，计算不同时间点之间的相位差，即为相位时差。
