【光学】基于非凸变分最小化优化经典光度立体附Matlab代码

 ​✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

光度立体 (Photometric Stereo) 作为一种无需依赖深度传感器即可恢复物体三维形状的计算机视觉技术，凭借其简单、高效的特性，在逆向工程、机器人视觉及文物数字化等领域得到了广泛应用。经典光度立体方法通常基于朗伯反射模型，通过分析同一场景下不同光照条件下的图像信息来重建物体的表面法向量，进而积分得到三维形状。然而，经典方法通常面临着非凸优化问题，导致解的唯一性难以保证，且对噪声较为敏感。本文将深入探讨基于非凸变分最小化优化策略来解决经典光度立体重建中存在的挑战。

经典光度立体方法的核心在于建立图像亮度与表面法向量之间的关系。假设物体表面满足朗伯反射模型，则像素点的亮度值与其表面法向量和光源方向的内积成正比。对于同一场景下M张不同光照条件下的图像，我们可以建立如下的线性方程组：

I = N L

其中，I 是一个 M × 1 的向量，表示像素点在M张图像中的亮度值；N 是一个 3 × 1 的向量，表示像素点的表面法向量；L 是一个 M × 3 的矩阵，其每一行表示一个光源的方向向量。

理想情况下，通过求解上述线性方程组即可得到表面法向量N。然而，由于实际采集图像中存在噪声以及朗伯反射模型的简化假设，直接求解该方程组往往会得到不准确甚至错误的结果。此外，该方程组是一个欠定方程组 (M < 3 时)，或者是一个超定方程组 (M > 3 时)，直接求解会导致解的不唯一性或者对噪声非常敏感。

为了解决这些问题，研究者们提出了各种优化策略。传统的最小二乘法是最常用的方法之一，其目标函数为：

min ||I - NL||^2

然而，最小二乘法容易受到噪声的影响，且其解的唯一性也难以保证。更重要的是，该目标函数是一个非凸函数，局部极小值的存在会严重影响优化结果的精度。

基于此，非凸变分最小化优化策略应运而生。其核心思想是通过引入正则化项来约束解的空间，从而避免陷入局部极小值，并提高对噪声的鲁棒性。常用的正则化项包括：

• L1正则化: L1正则化项可以有效地稀疏化解，去除冗余信息，提高对噪声的鲁棒性。其目标函数可以表示为

min ||I - NL||^2 + λ ||N||_1

其中，λ 是一个正则化参数，控制正则化项的权重。

• TV正则化: 全变分 (Total Variation, TV) 正则化项可以保持解的平滑性，抑制噪声的影响，尤其适用于表面光滑的物体。其目标函数可以表示为：

min ||I - NL||^2 + λ ||∇N||_1

其中，∇N 表示表面法向量的梯度。

• 高阶正则化: 为了更好地保持解的细节信息，可以使用高阶正则化项，例如二阶TV正则化。

这些非凸变分最小化问题通常采用迭代优化算法求解，例如梯度下降法、近端梯度法等。这些算法的收敛性及全局最优性的证明往往是极其困难的，需要结合具体的算法和正则化项进行分析。

此外，针对朗伯反射模型的局限性，研究者们也提出了许多改进方法，例如考虑镜面反射、漫反射与镜面反射混合等情况。这些改进方法通常会引入更加复杂的模型，使得优化问题更加复杂。

总而言之，基于非凸变分最小化优化策略的经典光度立体重建方法，通过引入合适的正则化项，有效地解决了传统方法中存在的非凸性、噪声敏感性以及解的不唯一性等问题。然而，如何选择合适的正则化项、设计高效的优化算法、以及处理更复杂的反射模型仍然是该领域的研究热点。未来的研究方向可能包括：开发更鲁棒的算法，处理不同材料和光照条件下的场景，以及将光度立体与其他三维重建技术相结合，从而实现更高精度、更高效率的三维重建。

📣 部分代码

function [func_f,zu,zv,grad_f] = func_f(z,I,rho,M,imask,S,II1,II2,JJ1,JJ2,Ivect,grad_approx)



nimgs = size(I,3);

[func_f,A,b,dz_curr,zu,zv] = func_Ab(z(imask),I,rho,M,imask,S,II1,II2,JJ1,JJ2,Ivect);

    % Compute gradient

    if(nargout>=4)

        npix = length(imask);



        D = A*M;



        if grad_approx

            grad_f = D'*(A*M*z(imask)-b)./(nimgs);

        else

            D_t = D';

            rho_vec = rho(imask);

            M_t = M';

            zgrad = [zu(imask), zv(imask)];

            zgrad_t = zgrad';

            MMz = bsxfun(@times,M_t,(zgrad_t(:))');



            MMzSum = MMz(:,1:2:end-1)+MMz(:,2:2:end);



            grad = [zgrad, -ones(npix,1)];



            tmp1 = (ones(nimgs,1)*(rho_vec./(dz_curr(imask)).^3)').*(S*grad');



            tmp2 = cell(npix,1);

            tmp3 = cell(npix,1);

            tmp4 = cell(npix,1);

            for j=1:npix

                tmp2{j,1} = tmp1(:,j)';

            end

            for j=1:npix

                tmp3{j,1} = MMzSum(:,j);

            end

            parfor j=1:npix

                tmp4{j,1} = sparse(tmp3{j,1}*tmp2{j,1});

            end

            D_t = D_t+cell2mat(tmp4');



            grad_f = D_t*(A*M*z(imask)-b)./(nimgs);

        end

    end

end

function [func_f,A,b,dz,zu,zv]=func_Ab(z,I,rho,M,imask,S,II1,II2,JJ1,JJ2,Ivect)

    [nrows,ncols,nimgs] = size(I);

    % Depth gradient : 1st order forward diff

    zu = zeros(nrows,ncols);

    zv = zeros(nrows,ncols);

    zu(imask) = M(1:2:end-1,:)*z;

    zv(imask) = M(2:2:end,:)*z;

    % Norm of [-nabla z,1]

    dz2 = zu.^2+zv.^2+1;

    dz = sqrt(dz2);

    % A' field

    rho_over_d = transpose(rho(imask)./dz(imask));

    A1 = -bsxfun(@times,S(:,1),rho_over_d); % mxn

    A2 = -bsxfun(@times,S(:,2),rho_over_d); % mxn

    try

A = sparse2([II1;II2],[JJ1(:);JJ2(:)],[A1(:);A2(:)]);

catch

A = sparse([II1;II2],[JJ1(:);JJ2(:)],[A1(:);A2(:)]);

end

    % b' field

    b = Ivect(imask,:)' - bsxfun(@times,S(:,3),transpose(rho(imask)./dz(imask)));

    b = b(:);

func_f = 0.5*sum((A*M*z-b).^2)/(nimgs);

end

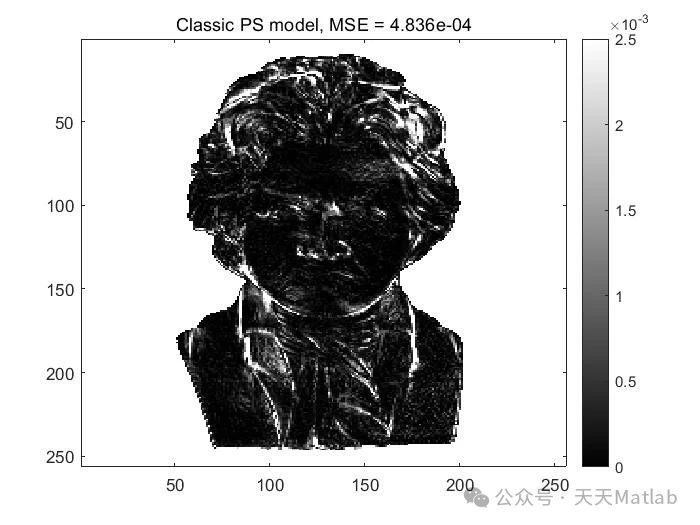

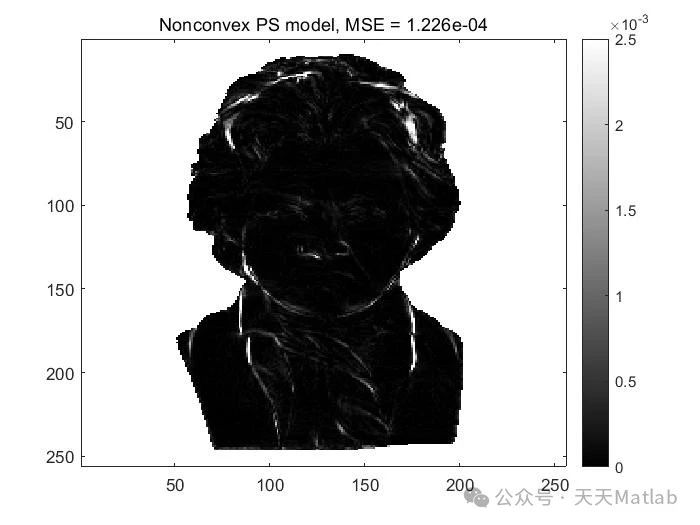

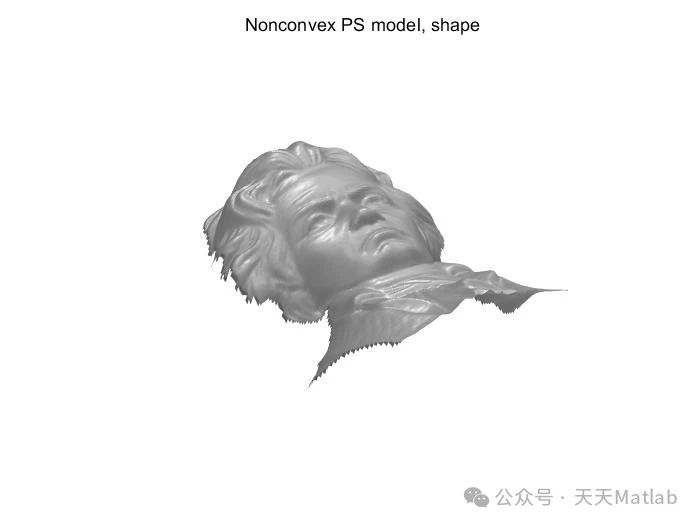

⛳️ 运行结果
