Unity Shader 光照模型详解：Lambert、Phong 和 Blinn-Phong（附完整代码）

引言

光照模型是 Shader 编程的核心部分，它决定了物体表面如何与光线交互，从而影响最终的视觉效果。在 Unity 中，常见的光照模型包括 Lambert 漫反射模型、Phong 高光反射模型 和 Blinn-Phong 模型。
本文将详细介绍这些光照模型的原理，并展示如何在 Unity Shader 中实现它们。

---

1. Lambert 光照模型

1.1 基本原理

Lambert 光照模型是最基础的漫反射模型，基于 Lambert 余弦定律，模拟光线在粗糙表面的均匀散射效果。其核心公式为：
$$I=I_0\cdot \cos (\theta )$$
其中：

• $I$ 是反射光强度。
• $I_0$ 是入射光强度。
• $\theta$ 是光线入射方向与表面法线方向的夹角。

1.2 Unity Shader 实现

以下是 Lambert 光照模型的实现代码：

Shader "LightModel/LambertShader"
{
    Properties
    {
        _MainTex("Texture", 2D) = "white" {}
        _Color("Color", Color) = (1,1,1,1)
    }
        SubShader
        {
            Tags { "RenderType" = "Opaque" }
            LOD 200

            Pass
            {
                CGPROGRAM
                #pragma vertex vert
                #pragma fragment frag

                #include "UnityCG.cginc"

                struct appdata
                {
                    float4 vertex : POSITION;
                    float3 normal : NORMAL;
                    float2 uv : TEXCOORD0;
                };

                struct v2f
                {
                    float2 uv : TEXCOORD0;
                    float3 worldNormal : TEXCOORD1;
                    float4 vertex : SV_POSITION;
                };

                sampler2D _MainTex;
                float4 _MainTex_ST;
                float4 _Color;

                v2f vert(appdata v)
                {
                    v2f o;
                    o.vertex = UnityObjectToClipPos(v.vertex);  // 顶点变换
                    o.worldNormal = UnityObjectToWorldNormal(v.normal);  // 法线变换
                    o.uv = TRANSFORM_TEX(v.uv, _MainTex);  // 纹理坐标变换
                    return o;
                }

                fixed4 frag(v2f i) : SV_Target
                {
                    float3 lightDir = normalize(_WorldSpaceLightPos0.xyz);  // 光源方向
                    float3 normal = normalize(i.worldNormal);  // 法线方向
                    float diff = max(dot(normal, lightDir), 0);  // 漫反射强度
                    fixed4 col = tex2D(_MainTex, i.uv) * _Color * diff;  // 最终颜色
                    return col;
                }
                ENDCG
            }
        }
            FallBack "Diffuse"
}

Lambert模型实现效果如图：

---

2. Phong 光照模型

2.1 基本原理

Phong 光照模型在 Lambert 模型的基础上增加了 高光反射，模拟光线在光滑表面的镜面反射效果。其核心公式为：
$$I=I_{\text{diffuse}}+I_{\text{specular}}$$
其中：

• $I_{\text{diffuse}}$ 是漫反射强度（Lambert 模型）。
• $I_{\text{specular}}$ 是高光反射强度，计算公式为：
  $$I_{\text{specular}}=I_0\cdot (\mathbf{R}\cdot \mathbf{V}{)}^n$$
• $\mathbf{R}$ 是反射方向。
• $\mathbf{V}$ 是视线方向。
• $n$ 是高光指数，控制高光的集中程度。

2.2 Unity Shader 实现

以下是 Phong 光照模型的实现代码：

Shader "LightModel/PhongShader"
{
    Properties
    {
        _MainTex ("Texture", 2D) = "white" {}
        _Color("Color", Color) = (1,1,1,1)
        _SpecularColor("Specular Color", Color) = (1,1,1,1)  // 高光颜色
        _Gloss("Gloss", Range(1, 256)) = 32   // 高光指数（控制高光集中程度
    }
    SubShader
    {
        Tags { "RenderType"="Opaque" }
        LOD 200

        Pass
        {
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag

            #include "UnityCG.cginc"

            struct appdata
            {
                float4 vertex : POSITION;
                float3 normal : NORMAL;
                float2 uv : TEXCOORD0;
            };

            struct v2f
            {
                float2 uv : TEXCOORD0;
                float3 worldNormal : TEXCOORD1;
                float3 worldPos : TEXCOORD2;    // 世界空间顶点位置
                float4 vertex : SV_POSITION;
            };

            sampler2D _MainTex;
            float4 _MainTex_ST;
            float4 _Color;
            float4 _SpecularColor;
            float _Gloss;

            v2f vert (appdata v)
            {
                v2f o;
                o.vertex = UnityObjectToClipPos(v.vertex);
                o.worldNormal = UnityObjectToWorldNormal(v.normal);  // 法线变换
                o.worldPos = mul(unity_ObjectToWorld, v.vertex).xyz;  // 顶点变换到世界空间
                o.uv = TRANSFORM_TEX(v.uv, _MainTex);
                return o;
            }

            fixed4 frag (v2f i) : SV_Target
            {
                float3 lightDir = normalize(_WorldSpaceLightPos0.xyz);  // 光源方向
                float3 normal = normalize(i.worldNormal);              // 法线方向
                float3 viewDir = normalize(_WorldSpaceCameraPos - i.worldPos);  // 视线方向
                float3 reflectDir = reflect(-lightDir, normal);        // 反射方向

                float diff = max(dot(normal, lightDir), 0);            // 漫反射强度
                float spec = pow(max(dot(reflectDir, viewDir), 0), _Gloss);  // 高光强度

                fixed4 texColor = tex2D(_MainTex, i.uv); // 纹理颜色
                fixed4 col = texColor * _Color * diff + spec;  // 最终颜色
                return col;
            }
            ENDCG
        }
    }
}

Phong模型实现效果如图：

---

3. Blinn-Phong 光照模型

3.1 基本原理

Blinn-Phong 模型是 Phong 模型的改进版，通过引入 半角向量 简化了高光反射的计算。其核心公式为：
$$I=I_{\text{diffuse}}+I_{\text{specular}}$$
其中：

• $I_{\text{specular}}$ 的计算公式为：
  $$I_{\text{specular}}=I_0\cdot (\mathbf{N}\cdot \mathbf{H}{)}^n$$
• $\mathbf{H}$ 是半角向量，计算公式为：
  $$\mathbf{H}=\frac{\mathbf{L}+\mathbf{V}}{|\mathbf{L}+\mathbf{V}|}$$

# 3.2 Unity Shader 实现

以下是 Blinn-Phong 光照模型的实现代码：

Shader "LightModel/BlinnPhongShader"
{
    Properties
    {
        _MainTex("Texture", 2D) = "white" {}
        _Color("Color", Color) = (1,1,1,1)
        _SpecularColor("Specular Color", Color) = (1,1,1,1)  // 高光颜色
        _Gloss("Gloss", Range(1, 256)) = 32   // 高光指数（控制高光集中程度
    }
        SubShader
        {
            Tags { "RenderType" = "Opaque" }
            LOD 200

            Pass
            {
                CGPROGRAM
                #pragma vertex vert
                #pragma fragment frag

                #include "UnityCG.cginc"

                struct appdata
                {
                    float4 vertex : POSITION;
                    float3 normal : NORMAL;
                    float2 uv : TEXCOORD0;
                };

                struct v2f
                {
                    float2 uv : TEXCOORD0;
                    float3 worldNormal : TEXCOORD1;
                    float3 worldPos : TEXCOORD2;    // 世界空间顶点位置
                    float4 vertex : SV_POSITION;
                };

                sampler2D _MainTex;
                float4 _MainTex_ST;
                float4 _Color;
                float4 _SpecularColor;
                float _Gloss;

                v2f vert(appdata v)
                {
                    v2f o;
                    o.vertex = UnityObjectToClipPos(v.vertex);
                    o.worldNormal = UnityObjectToWorldNormal(v.normal);  // 法线变换
                    o.worldPos = mul(unity_ObjectToWorld, v.vertex).xyz;  // 顶点变换到世界空间
                    o.uv = TRANSFORM_TEX(v.uv, _MainTex);
                    return o;
                }

                fixed4 frag(v2f i) : SV_Target
                {
                    float3 lightDir = normalize(_WorldSpaceLightPos0.xyz);  // 光源方向
                    float3 normal = normalize(i.worldNormal);              // 法线方向
                    float3 viewDir = normalize(_WorldSpaceCameraPos - i.worldPos);  // 视线方向
                    float3 halfDir = normalize(lightDir + viewDir);        // 半角向量

                    float diff = max(dot(normal, lightDir), 0);            // 漫反射强度
                    float spec = pow(max(dot(normal, halfDir), 0), _Gloss);  // 高光强度

                    fixed4 texColor = tex2D(_MainTex, i.uv); // 纹理颜色
                    fixed4 col = texColor * _Color * diff + spec;  // 最终颜色
                    return col;
                }
                ENDCG
            }
        }
}

Blinn-Phong模型实现效果如图：

---

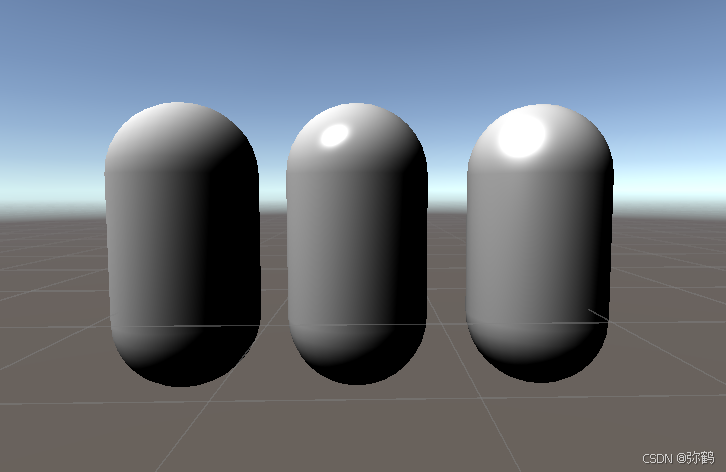

4. 光照模型的对比与选择

4.1 对比

• Lambert 模型：简单高效，适合粗糙表面，但缺乏高光反射。
• Phong 模型：增加了高光反射，适合光滑表面，但计算量较大。
• Blinn-Phong 模型：高光计算更高效，适合大多数场景。

4.2 选择建议

• 如果需要快速实现基础光照效果，选择 Lambert 模型。
• 如果需要表现光滑表面的高光效果，选择 Phong 模型 或 Blinn-Phong 模型。
• 在性能要求较高的场景中，优先选择 Blinn-Phong 模型。

---
