【电子技术实验理论】语音放大电路

实验内容

本实验设计和制作一个具有麦克风、音频合成和功率放大功能的音频功率放大器。 要求:

前置放大电路：

• 输入信号：Uid < 10mV
• 输入阻抗：Ri > 100KQ
• 共模抑制比：Kcm 60dB
• 有源带通滤波电路
• 带通频率范围：300Hz-3000Hz

功率放大电路

• 最大不失真输出功率： RmA 5W
• 负载阻抗：R=4Q
• 电源电压：+5V, +12V

实验目的

通过本实验熟悉小信号电压放大器、放大器运算电路、功率放大器、直流稳压电源的工作原理和设计方法。同时通过同学们自己焊接实际电路，提高动手能力。

实验原理

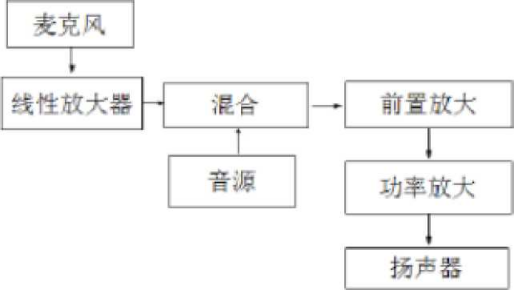

本实验设计一个具有如下功能的音频功率放大电路：
将来自麦克风的音频信号线性放大， 然后和来自其它音源的音乐信号混合， 混合后的信
号经过前置放大进行电压放大，然后经过功率放大推动扬声器工作。

1. 线性放大电路

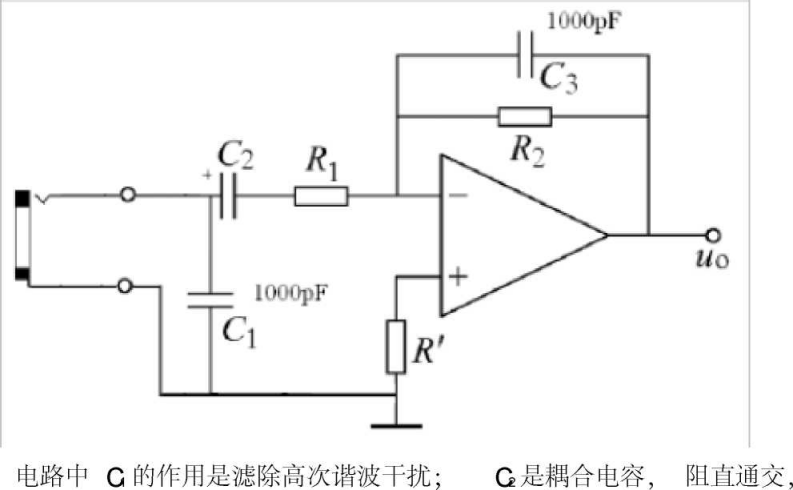

电路说明:

• 电路C1 的作用是滤除高次谐波干扰
• C1是耦合电容 ，阻直通交，对于交流信号相当于短路
• G的作用是防止放大器自激设置电容
