在 Unity 开发中，步移功能是实现精确移动控制的基础。当我们需要对场景中的对象进行精确的位置调整时，启用步移功能就能发挥巨大作用。具体操作非常简单，只需按住 Ctrl 键（在 Mac 系统上是 Cmd 键），然后使用鼠标拖动对象即可。

一、步移（Snap）—— 精确到像素的移动控制

在不同的场景中，步移功能有着不同的默认步长设置。在 2D 场景里，默认步长为 1 像素，这一设置对于 UI 元素的对齐尤为重要。在设计 UI 界面时，我们常常需要确保各个按钮、文本框等元素之间的间距统一，使用 1 像素的步长能够让我们精确地调整每个元素的位置，使界面看起来更加整齐、美观。而在 3D 场景中，默认步长为 1 单位，这主要适用于模型位置的对齐。例如，在搭建一个大型的 3D 场景时，我们需要将各种模型准确地放置在合适的位置，1 单位的步长可以帮助我们快速且精准地完成这项任务。

1. 基础操作

启用步移：按住Ctrl键，使用鼠标拖动对象。
默认步长（可修改）：
- 2D 场景：1 像素（适用于 UI 元素对齐）
- 3D 场景：1 单位（适用于模型位置对齐）

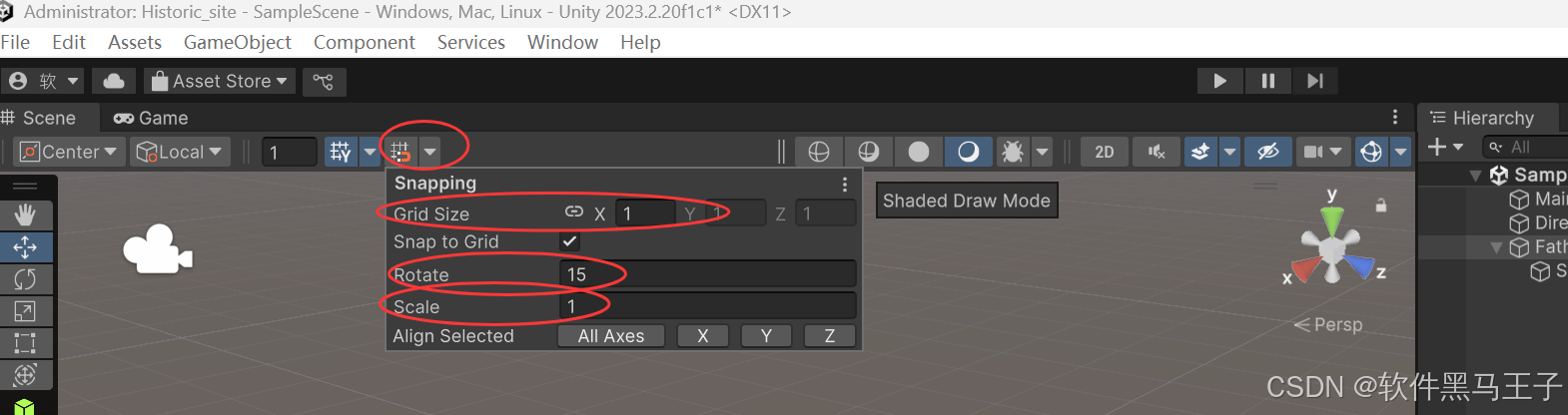

2. 自定义步长设置

除了使用默认的步长设置，Unity 还允许我们根据实际需求自定义步长。可调整的参数主要包括 Grid Size（移动步长）、Rotation Step（旋转步长）和 Scale（缩放步长）。Grid Size 参数决定了对象在移动时的最小单位。通过调整这个参数，我们可以让对象按照我们期望的步长进行移动。例如，在一些需要高精度定位的场景中，我们可以将 Grid Size 设置为较小的值，如 0.1 单位，这样就能实现更加精细的移动控制。Rotation Step 参数用于控制对象的旋转步长，默认值为 15°。在某些情况下，我们可能需要更精确的旋转角度，此时就可以将这个参数调整为更小的值，如 5° 或 1°，从而实现更细致的旋转调整。Scale 参数则用于控制对象的缩放步长。在对模型进行缩放操作时，通过调整这个参数，我们可以让模型按照我们设定的步长进行缩放，避免出现缩放过度或不足的情况。

可调整参数：
- Grid Size：移动步长
- Rotation Step：旋转步长（默认 15°）
- Scale：缩放步长

3. 应用场景

步移功能在很多场景中都有着广泛的应用。在 UI 设计方面，它可以确保按钮、文本框等元素之间的间距统一。想象一下，我们正在设计一个游戏的主菜单界面，如果各个按钮之间的间距不一致，整个界面就会显得杂乱无章。使用步移功能，我们可以轻松地将每个按钮的位置调整到合适的位置，使界面看起来更加专业和美观。

在建筑类游戏中，步移功能对于地图拼接起着至关重要的作用。这类游戏通常需要将各种建筑模块拼接在一起，形成一个完整的地图。通过设置合适的步长，我们可以确保每个建筑模块都能准确地对齐到网格上，避免出现拼接错位的情况，从而构建出一个整齐、有序的游戏世界。

二、顶点吸附（Vertex Snapping）—— 网格级精度调整

顶点吸附功能可以让我们实现网格级别的精度调整。其操作方法是按住 V 键，然后拖动对象的顶点至目标物体的顶点。这一功能在需要将两个或多个物体精确拼接在一起时非常有用。通过顶点吸附，我们可以确保物体之间的连接点完全对齐，避免出现缝隙或重叠的情况。

1. 操作：

按住V键，拖动顶点至目标物体顶点

2. 吸附模式对比

模式	触发方式	吸附目标	典型用途
顶点吸附	按住`V`键	其他物体的顶点	合并网格边缘
边吸附	按住`Shift+V`键	其他物体的边	对齐墙壁与地板
面吸附	按住`Alt+V`键	其他物体的面	地形与建筑贴合

顶点吸附：触发方式是按住 V 键，吸附目标是其他物体的顶点。这种模式常用于合并网格边缘。例如，在制作一个复杂的 3D 模型时，我们可能需要将多个小的网格模型拼接在一起，使用顶点吸附模式可以让这些网格的边缘完美对齐，使模型看起来更加连贯和自然。
边吸附：通过按住 Shift + V 键触发，吸附目标是其他物体的边。在建筑设计中，当我们需要将墙壁与地板对齐时，边吸附模式就派上了用场。它可以确保墙壁的边缘与地板的边缘完全贴合，使建筑结构更加稳固和真实。
面吸附：按住 Alt + V 键即可触发，吸附目标是其他物体的面。在处理地形与建筑的贴合问题时，面吸附模式非常实用。例如，在创建一个大型的户外场景时，我们需要将建筑物放置在地形上，使用面吸附模式可以让建筑物的底面与地形表面完美贴合，使整个场景看起来更加自然和和谐。

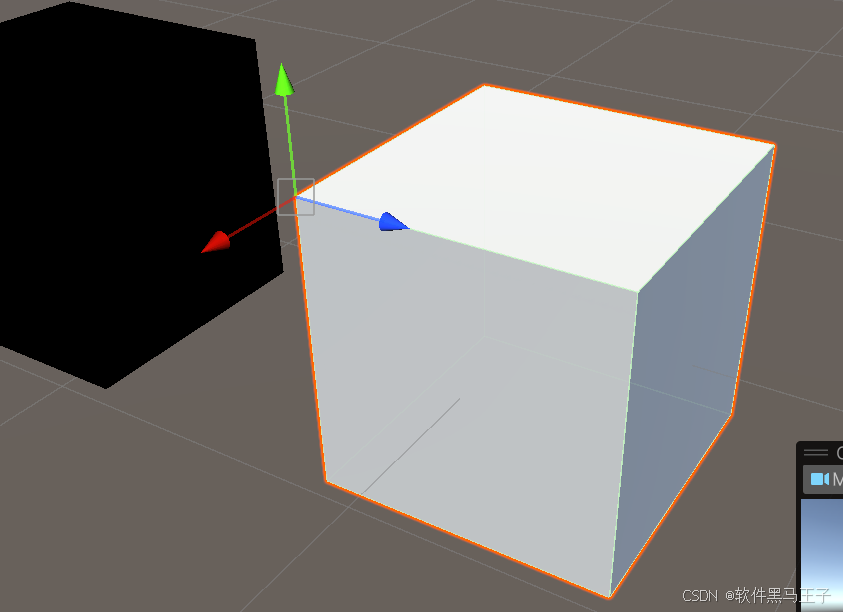

3. 示例场景：3D 房屋搭建

创建两个立方体（尺寸 2x2x2）
启用顶点吸附，将第二个立方体的底面顶点吸附到第一个立方体的顶面顶点
结果：自动生成 2 层楼结构，连接处无错位

三、高级技巧

混合使用步移与吸附

先步移后吸附：我们可以先用步移功能快速定位对象的大致位置。步移功能可以让我们按照一定的步长快速移动对象，从而将对象大致放置到我们期望的位置。然后，再通过顶点吸附功能对对象进行微调。顶点吸附功能可以提供更高的精度，确保对象的顶点与目标物体的顶点或边、面完美对齐。这种方法结合了步移的快速性和顶点吸附的高精度，能够让我们更加高效地完成场景的构建。
吸附后应用步移：在完成顶点吸附后，我们还可以对吸附后的物体使用步移功能。这样可以在保持物体之间相对位置关系的同时，对整个组合物体进行整体的对齐调整。例如，在将多个物体通过顶点吸附拼接在一起后，我们可能需要对这个组合物体在场景中的位置进行微调，此时使用步移功能就可以轻松实现这一目的。

四、总结与扩展

功能	快捷键	核心优势	适用场景
步移（Snap）	Ctrl/Cmd + 拖动	全局精确对齐	UI 布局、场景拼接
顶点吸附	V + 拖动顶点	局部细节调整	模型建模、地形融合

步移功能的核心优势在于它能够实现全局的精确对齐，通过设置合适的步长，我们可以在较大的范围内对对象的位置、旋转和缩放进行精确控制。而顶点吸附功能则侧重于局部细节的调整，它可以让我们在微观层面上对物体的顶点进行精确对齐，从而实现更加精细的建模和场景构建。

在实际的开发中，我们可以根据具体的需求灵活运用这两种功能。例如，在开发一个大型的开放世界游戏时，我们可以使用步移功能来快速搭建场景的基本框架，然后使用顶点吸附功能对一些细节部分进行精细调整，如建筑的拼接、地形的融合等。

五.结语

在 Unity 开发的道路上，步移和顶点吸附功能就像是我们手中的精密工具，能够帮助我们精确地构建出各种复杂的场景和模型。熟练掌握这两种功能的使用方法和技巧，将大大提高我们的开发效率和项目质量。希望大家在今后的 Unity 开发过程中，能够充分发挥这两种功能的优势，创造出更加精彩的游戏作品。祝你我在 Unity 之路上一路高歌，不断攀登新的高峰！
