1.PCIE的发送和接收数据

本工程的目的是在XC7K325tffg的平台上实现pcie的数据发送和接收，速率8通道2.5GB/s,首先看下本工程的PCIE部分的结构：在这里插入图片描述

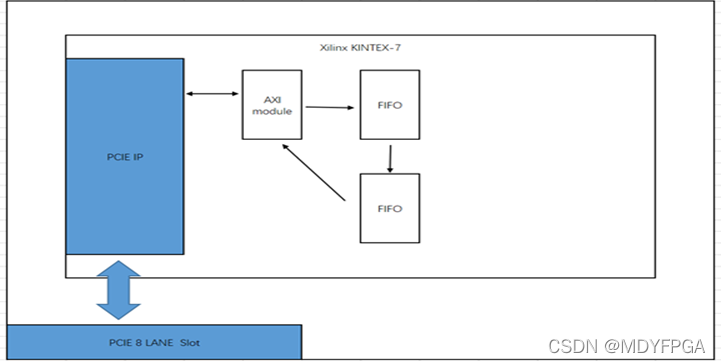

                                            架构

在这里插入图片描述

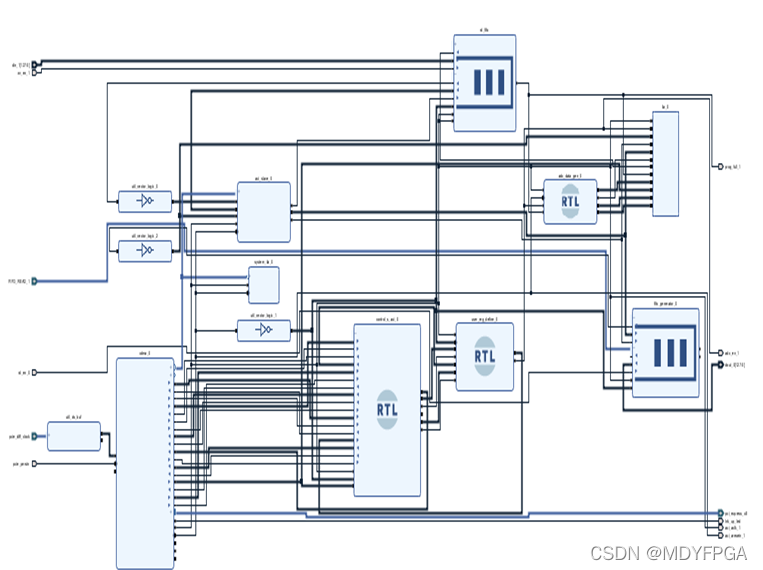

                                        各个模块的作用

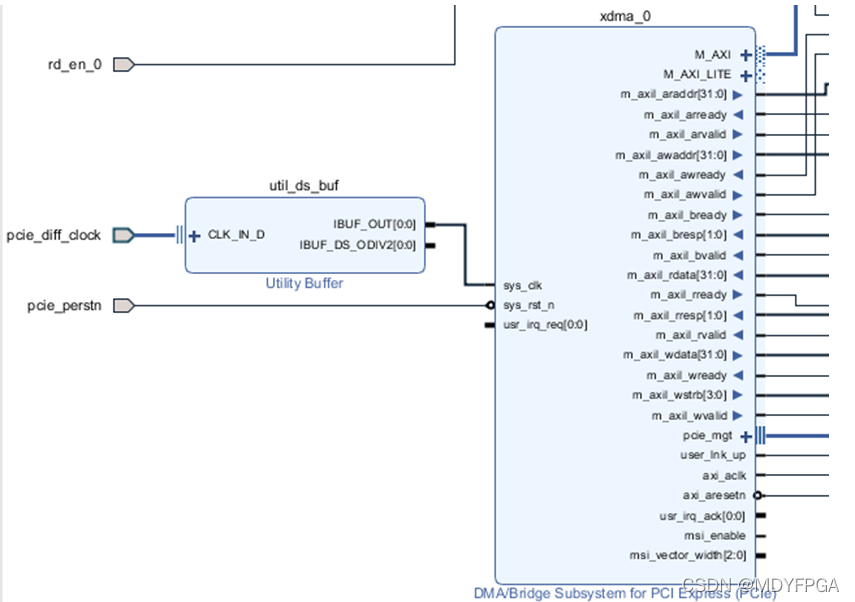

PCIE部分结构图

在这里插入图片描述

这是PCIE IP核，主要用来发送数据，发送引擎主要负责将待发送数据按照PCIE协议组织成不同类型的TLP数据包，并发送给PCIE IP核；发送DMA控制模块主要负责把DDR3中读取的数据转换成TLP格式，并传送给发送引擎；接收引擎用于从PCIE IP核接收不同类型的TLP数据，接收DMA控制模块用于实现存储器读请求包的发送流量控制及接收数据位宽的转换；DMA状态控制寄存器模块主要用来解析来自PC对模块内部寄存器的命令和配置，并通知发送引擎模块、接收引擎模块及其他模块作出相应执行。
在这里插入图片描述

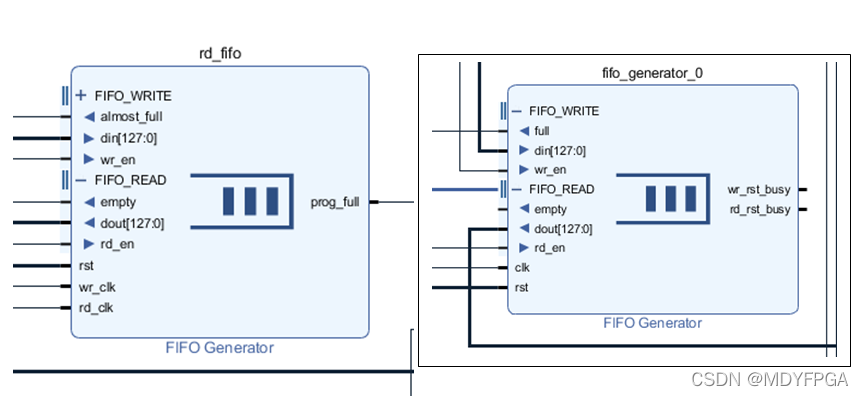

图表 SEQ 图表 * ARABIC 1

图表一中 左图Rd_fifo是数据写入缓存模块，右图是读出缓存数据模块。

Fifo:先入先出队列。数字电路设计中所说的fifo实际是指fifo存储器，主要用于数据缓存和异步处理，fifo存储器缓存数据也遵循先入先出的原则。Fifo本质是一个RAM，它与普通存储器的区别是没有外部读写地址线，这样使用起来非常简单，但缺点就是只能顺序写入数据，顺序的读写数据。

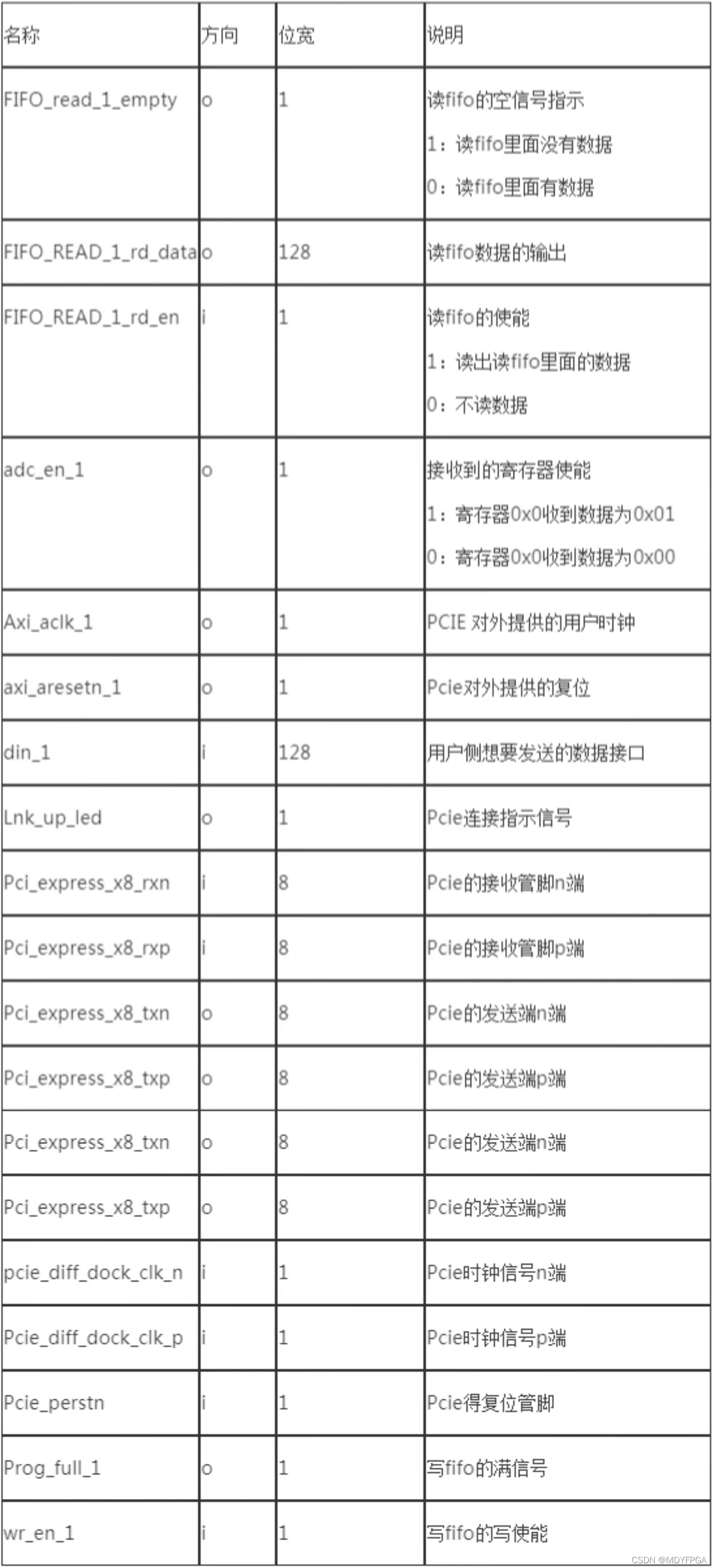

信号列表
在这里插入图片描述
以上就是pcie xdma ip核介绍，想要学习更多内容的同学，可以关注明德扬FPGA科教公众号
