ICC 图文学习——LAB1：Data Setup 数据设置

1. 数据准备

在启动ICC工具之前，检查数据准备是否齐全，主要包括：
（1）非库文件：

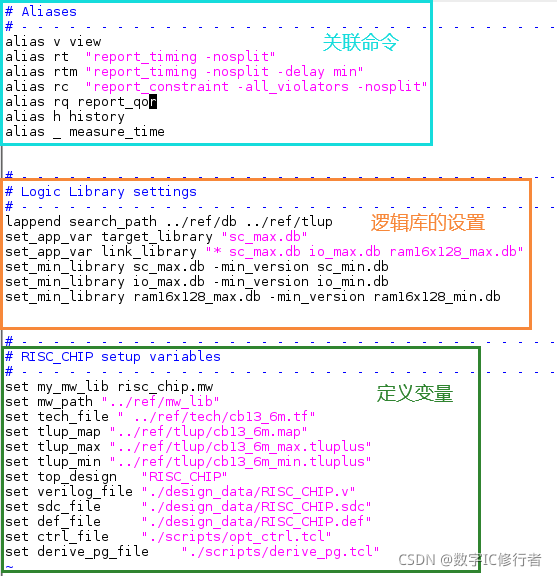

1. ICC启动环境设置文件：.synopsys_dc.setup
     该文件内容与DC中用的启动文件完全一样。软件在启动时会自动加载search path、target_library、link_library这些库，同时还定义了一些关联命令和变量，如下：

2. 门级网表文件（ .v 文件)：RISC_CHIP.v
     该文件是由DC工具产生的网表文件（. v文件），某些部分可以人为进行修改/编写。
3. 设计的布局图：RISC_CHIP.def
     叫设计交换格式，是ASCII格式文件，它描述的是实际的设计，对库单元及它们的位置和连接关系进行了列表。由ICC经过floorplan后生成。

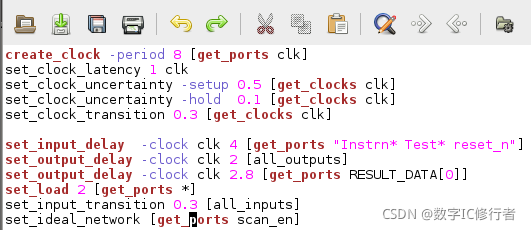

4. 时序约束文件（ sdc 文件）：RISC_CHIP.sdc
     该文件（. sdc）由DC工具导出，并进行人工修改，使其满足设计要求。主要包含以下内容（时钟定义、周期、不确定度、转换时间、延迟时间和负载等）


（2）库文件：

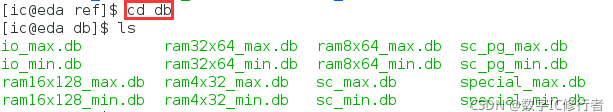

  1. 标准单元库（ .db文件 ）：用于提供std cell、IO、Macro的时序、功耗和面积等信息。

  2. 工艺文件（ .tf文件 ）：包含各个金属层对应的工艺参数（如图形定义及显示、互连线工艺信息和通孔信息），每种工艺对应唯一的工艺文件。
  3. 寄生参数库（ TLU+文件 ）：RC寄生模型文件，用来计算互连线RC的。其一般会对深亚微米的一些效应进行建模，一般有max和min两个corner的模型。

  4. MilkWay参考库：包含标准单元库、IO库、Macro库的各种参考库。
Milkway知识补充：
  Milkway数据库包含同一个cell的不同表示，称为cell的 “ 视图 ” ，它可以分为参考库和设计库。且ICC工具只能创建设计库，参考库需要借助Milkway工具。
  Milkway库最重要的功能就是记录工艺以及物理相关的信息，主要体现在FRAM View和CEL View上，除此之外，还可以记录PPA等信息，下面来具体了解一下这两种View：
   a. CEL View：诸如通孔via、标准单元、宏单元或整个芯片的物理结构的完整版图信息；包含cell的布局、布线、引脚和网表信息。
   b. FRAM View：用于布局布线的抽象化的版图物理信息，只有单元的轮廓、引脚位置和层、Metal blockages。

2. 创建Milkway设计库

1. 启动ICC工具。（ICC启动后所有的输出均可在输出日志文件log中查看）

icc_shell
