关于RGB彩条仿真的FPGA代码修改

 这是我昨天遇到的一个问题：

FPGA仿真求助-优快云博客

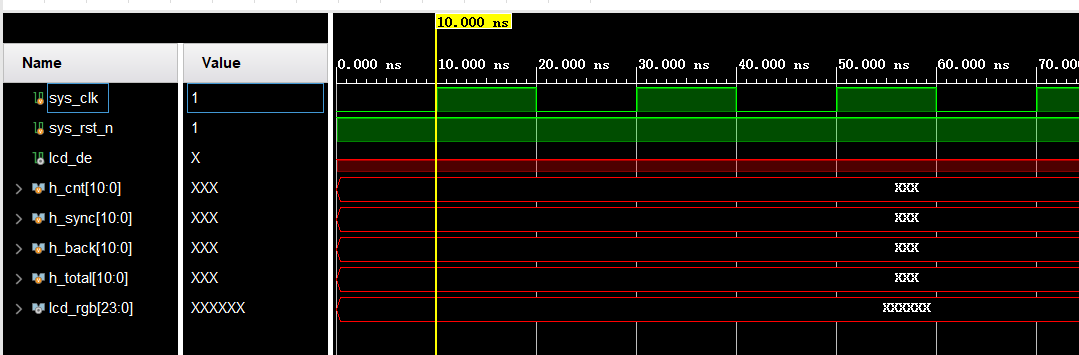

简单来说是判定启动的led_en处于不定状态。而led_en无法启动的原因很简单：

不等式左边的h_cnt、v_cnt，以及等式右边的h_sync、h_back、h_disp等信号并没有赋值，从一开始就处于不定状态。

经过检查，h_cnt、v_cnt两个信号可以复位置0，而h_sync、h_back、h_disp等信号并没有复位置零的相关代码，这也造成了一个大问题——不等式右边的信号一开始就是不确定的，让led_en这个信号也变成了不确定状态。

而RGB彩条模块在仿真时，怎么启动呢？——根据led_en进行判断。

assign lcd_rgb = lcd_de ? {24{1'bz}} : 24'h80;

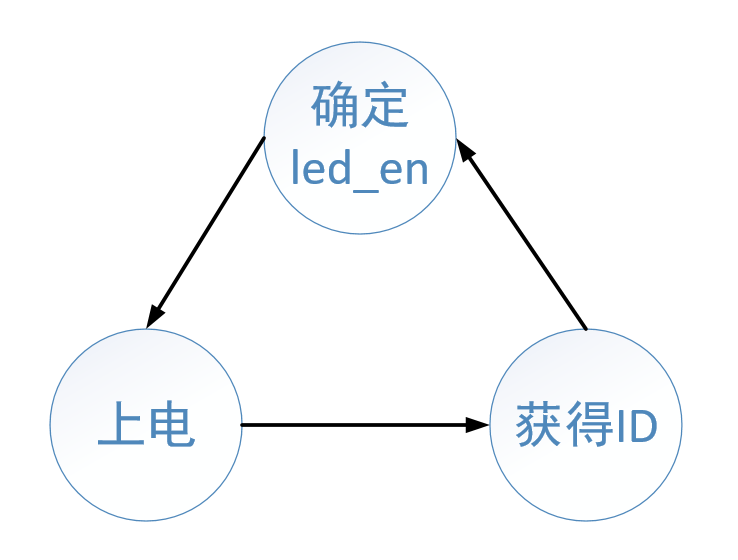

而根据我阅读完整个代码，它的逻辑是这样的：

1、想要上电启动，必须确定led_en使能信号。

2、想要确定使能信号，必须要给ID号。

3、想要获得ID号，必须上电。

好了，它的仿真直接变成死循环了。 那么有没有破解之道呢？有的，那就是让led_en变成确定的信号。让判断语句可以正常运行。

assign  lcd_en = ((h_cnt >= h_sync + h_back) &&
                 (h_cnt < h_sync + h_back + h_disp)&&
                 (v_cnt >= v_sync + v_back) &&
                 (v_cnt < v_sync + v_back + v_disp))?1'b1:1'b0;

做法很简单，那就是可h_sync、 h_back 、h_disp一开始就复位归零。添加以下代码即可：

always @(posedge lcd_pclk or negedge rst_n) begin
    if(!rst_n)begin
      h_sync  <= 0;
      h_back  <= 0;
      h_disp  <= 0;
      h_total <= 0;
      v_sync  <= 0;
      v_back  <= 0;
      v_disp  <= 0;
      v_total <= 0;
    end

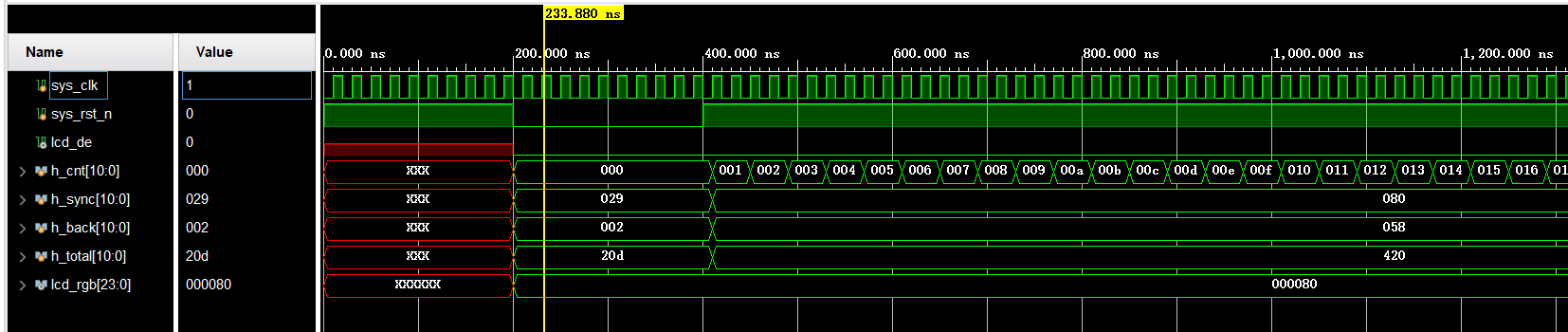

这是修改代码之后的仿真结果
