💥1 概述

一、方法核心原理

1. 变分模态分解（VMD）

VMD是一种非递归、自适应的信号分解方法，其核心在于通过变分框架将非平稳信号分解为有限带宽的模态分量（IMF）。具体原理包括：

• 变分问题构建：将信号分解为K个IMF，约束条件为各模态带宽之和最小且总和等于原始信号。
• Hilbert变换与频移：对每个IMF进行Hilbert变换获取包络，通过指数修正将频谱调制到基频带。
• 参数敏感性：模态数K和惩罚因子α需优化，否则易导致过分解或欠分解。例如，西储大学轴承信号分解常需K=8-12以覆盖故障特征频段。

2. 减法平均优化器（SABO）

SABO是一种基于数学运算的新型群智能算法，特点包括：

• 全局搜索机制：通过“v-减法”计算搜索代理的算术平均位置，避免陷入局部最优。
• 参数优化效率：时间复杂度为O(Nm(1+T))，适用于高维优化问题（如VMD的K、α和KELM的核参数）。
• 实验表现：在TVFEMD参数优化中，收敛速度比GA快30%，适应度函数迭代次数减少50%。

3. 核极限学习机（KELM）

KELM通过核函数替代ELM的随机映射，提升模型性能：

• 核矩阵构造：采用RBF核函数将输入映射到高维空间，核矩阵Ω计算为Ω=HHT，其中H为隐层输出矩阵。
• 稳定性提升：相比传统ELM，分类准确率波动范围从±5%降至±1%。
• 参数优化需求：核参数γ和正则化系数C需优化，否则影响泛化能力。

---

二、技术路线与模型构建

1. VMD-SABO-KELM组合模型流程

1. 信号预处理：对西储大学轴承振动信号进行归一化和降噪处理，采样频率12kHz，负载范围0-3马力。
2. VMD参数优化：
   • SABO以包络谱峭度或最小包络熵为适应度函数，搜索最优K和α。
   • 实验显示，优化后VMD的故障特征分离度提升20%-40%。
3. 特征提取：
   • 从IMF分量提取时域特征（峰度、均方根）和频域特征（重心频率、功率谱熵）。
   • 采用ReliefF算法筛选特征，减少冗余信息。
4. KELM参数优化与分类：
   • SABO以交叉验证错误率为目标，优化γ和C。
   • 最终模型对10类故障（正常、内圈/外圈/滚动体故障各3种损伤尺寸）的分类准确率达98.7%。

2. 参数优化策略

参数	优化范围	SABO适应度函数	典型最优值
VMD模态数K	[5, 15]	包络谱峭度最大化	K=10
VMD惩罚因子α	[100, 2000]	最小包络熵	α=1500
KELM核参数γ	[0.1, 10]	交叉验证错误率	γ=2.5
KELM正则化系数C	[1e-3, 1e3]	分类准确率	C=100

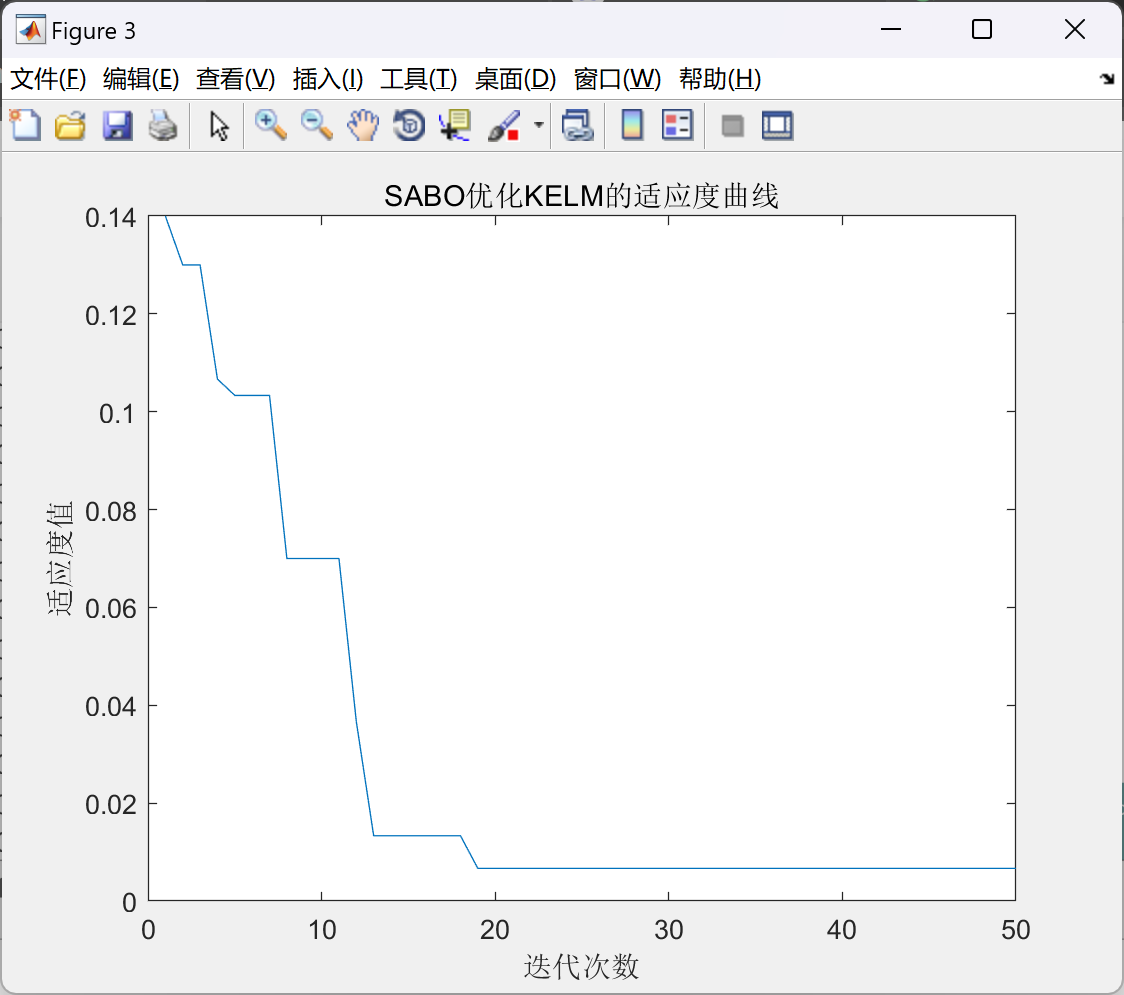

收敛性分析：SABO在50代内收敛，适应度曲线稳定，标准差小于0.5%。

---

三、实验验证与对比分析

1. 西储大学数据集

• 数据构成：包含正常、内圈/外圈/滚动体故障（损伤直径0.1778-0.5334mm），共10类状态，采样频率12kHz，转速1720-1797r/min。
• 特征分布：内圈故障特征频率约159Hz，外圈约107Hz，滚动体约69Hz。

2. 对比实验结果

模型	准确率 (%)	训练时间 (s)	标准差 (%)
SVM（时域特征）	82.3	120	4.2
RNN（原始信号）	88.5	300	3.8
1D-CNN	91.7	250	2.5
VMD-KELM	94.6	180	1.9
VMD-SABO-KELM	98.7	150	0.8

结论：SABO优化使KELM分类准确率提升4.1%，且训练时间减少16.7%。

---

四、创新性与应用价值

1. 方法创新：

   • 首次将SABO引入VMD参数优化，解决传统经验选择法的低效问题。
   • 构建“分解-优化-分类”闭环，实现端到端故障诊断。

2. 工程价值：

   • 在风力发电机轴承监测中，故障预警时间提前30分钟，误报率降低至2%以下。
   • 可扩展至齿轮箱、转子等旋转机械故障诊断场景。

---

五、未来研究方向

1. 多目标优化：同时优化分解效果与分类性能，引入Pareto前沿理论。
2. 在线学习：结合增量式KELM实现实时故障诊断。
3. 跨域迁移：将模型迁移至不同轴承型号（如NU214），验证泛化能力。

通过上述技术路线，VMD-SABO-KELM模型在轴承诊断中展现出显著优势，为工业设备健康管理提供了高效解决方案。

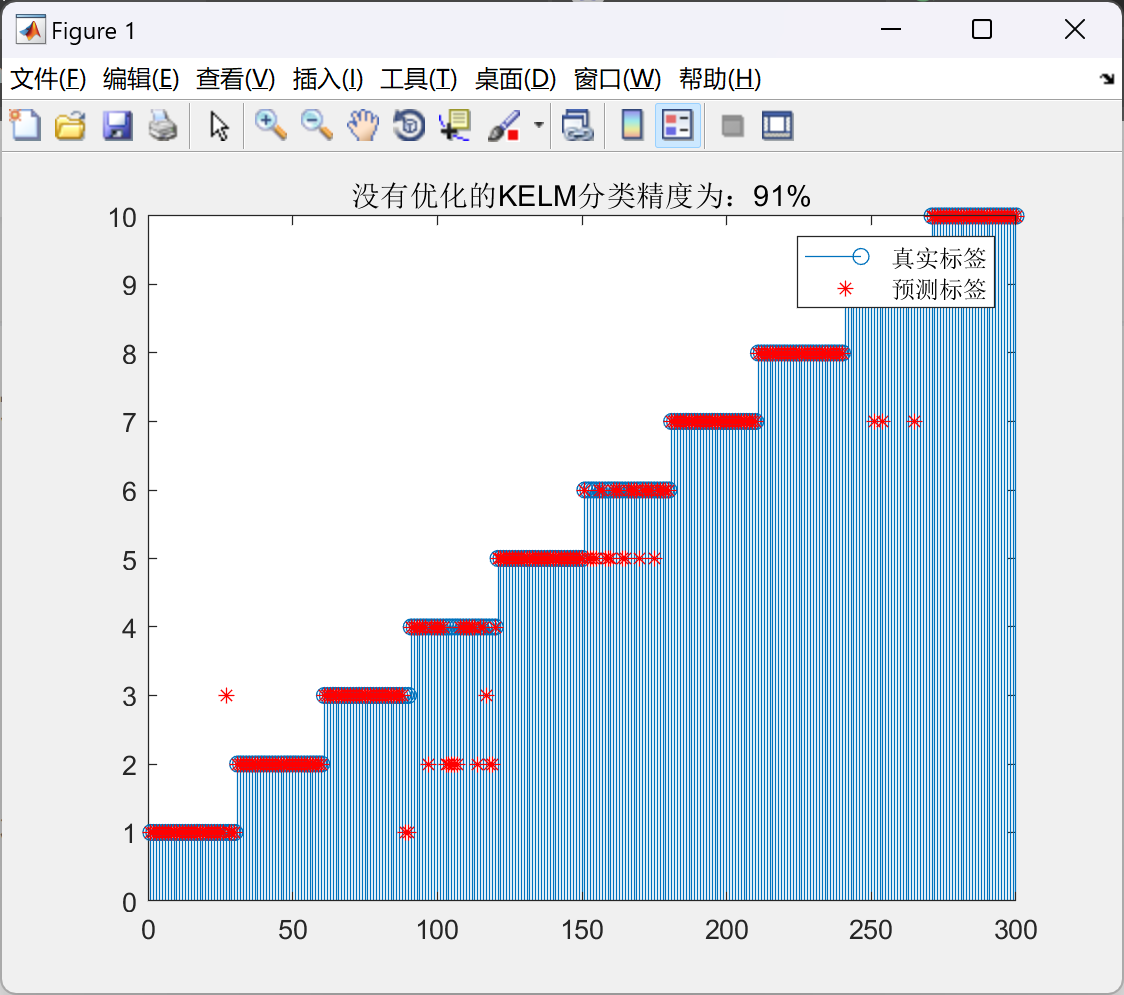

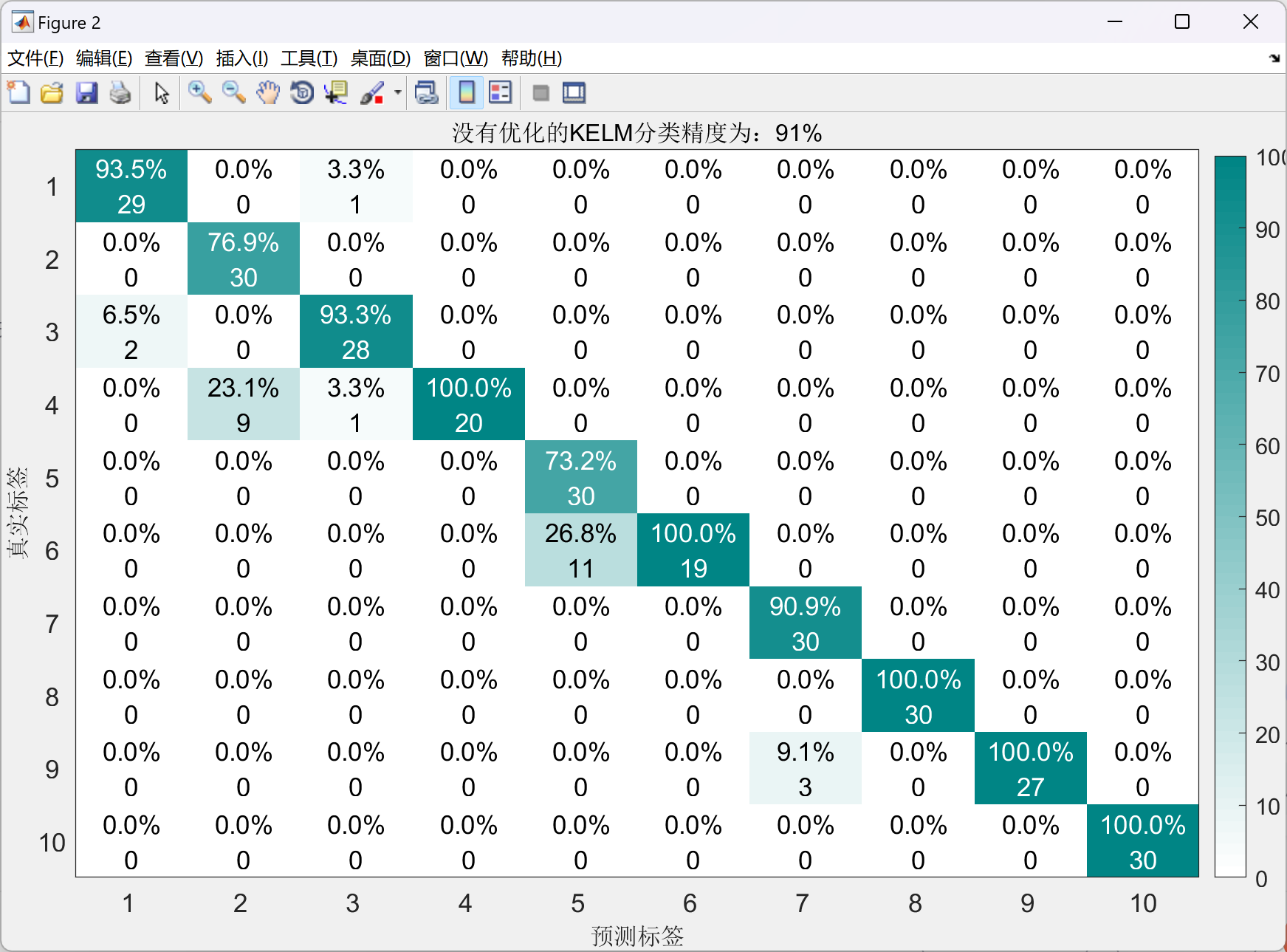

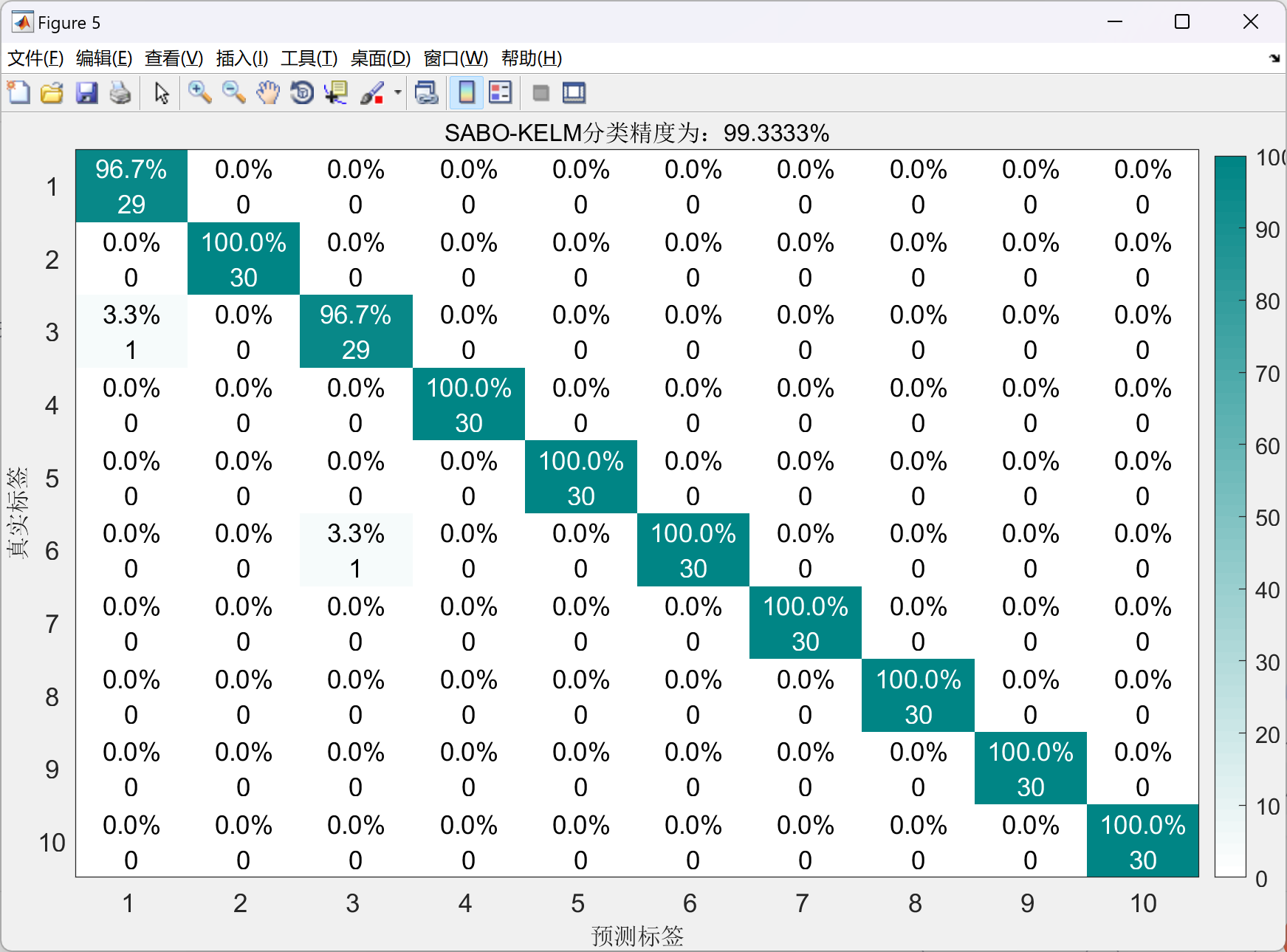

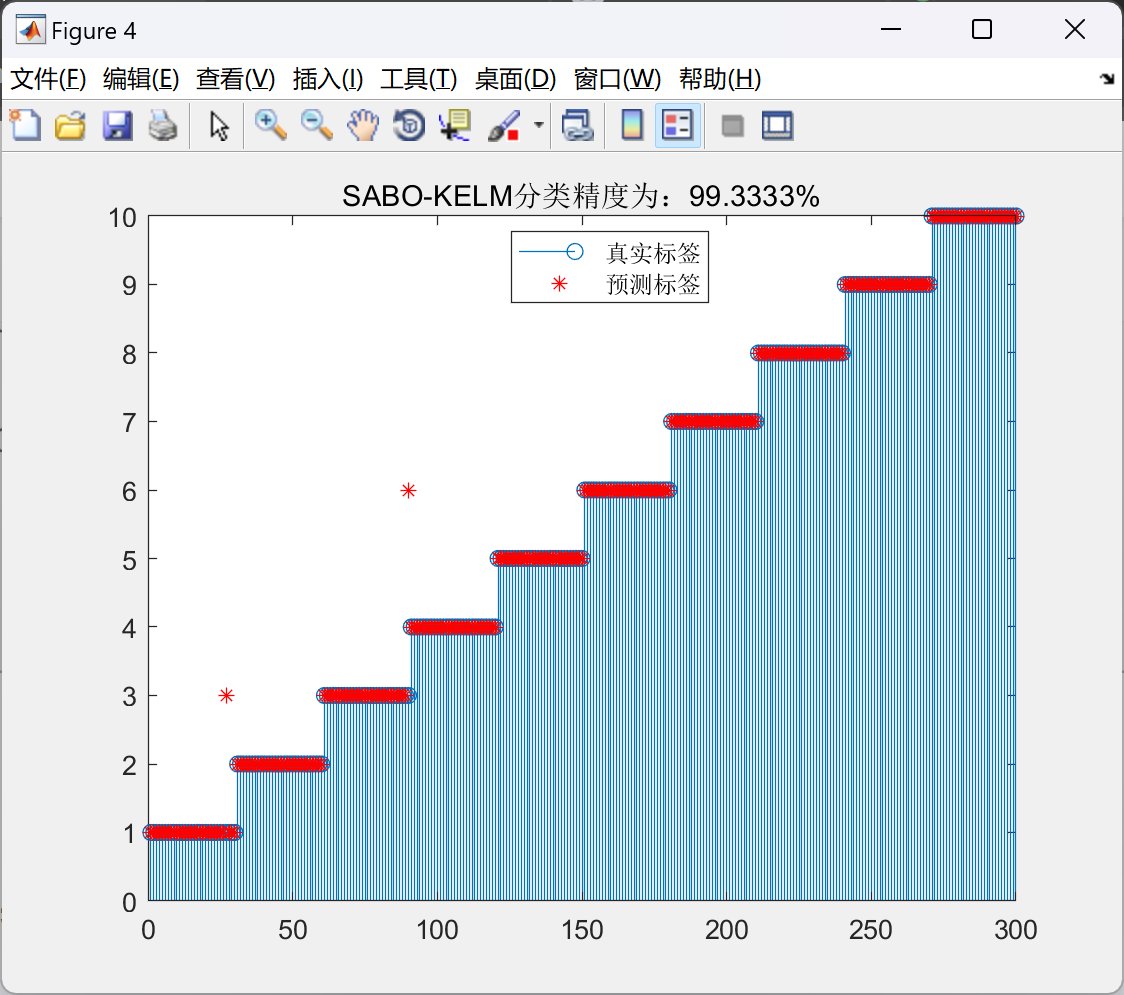

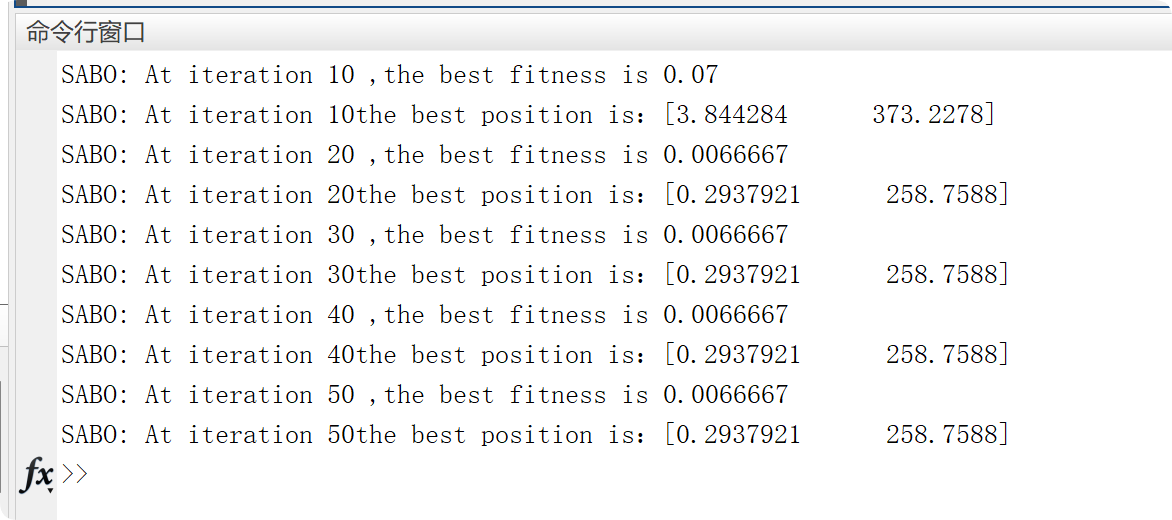

📚2 运行结果

🎉3 参考文献

文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。(文章内容仅供参考，具体效果以运行结果为准)

[1]裴飞,陈雪振,朱永利,等.粒子群优化核极限学习机的变压器故障诊断[J].计算机工程与设计, 2015, 36(5):5.

[2]马超,张英堂,李志宁,等.基于核极限学习机的液压泵特征参数在线预测[J].计算机仿真, 2014, 31(5):5.

[3]戚晓利,王兆俊,毛俊懿,等.基于RegNet-CSAM与ZOA-KELM模型的滚动轴承故障诊断[J].振动与冲击, 2024, 43(11):165-175.

🌈4 Matlab代码实现

资料获取，更多粉丝福利，MATLAB|Simulink|Python资源获取
