cadence模块复用

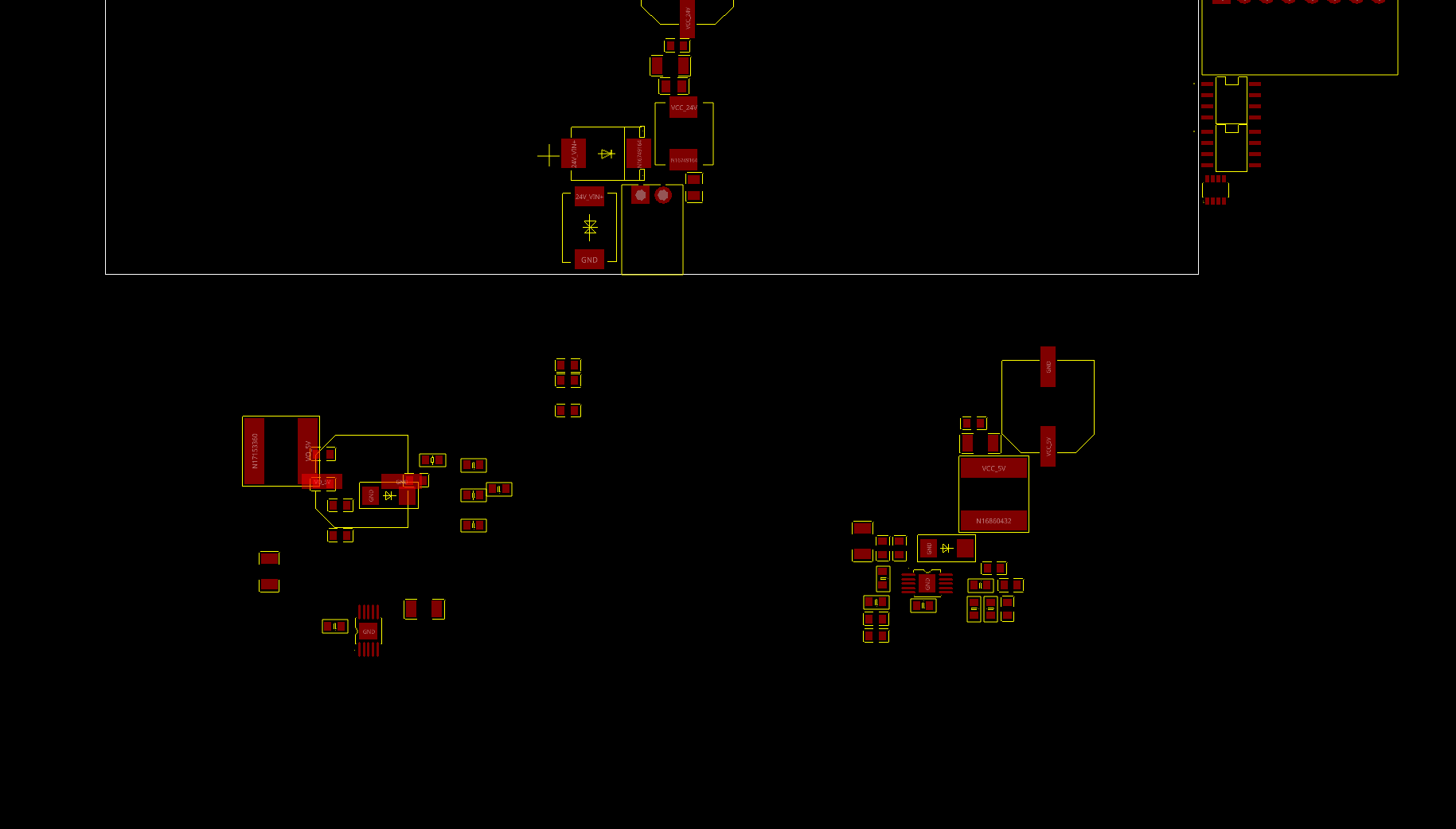

1.以DC-DC为例，下图右为布局完成的DCDC模块，左侧待复用。

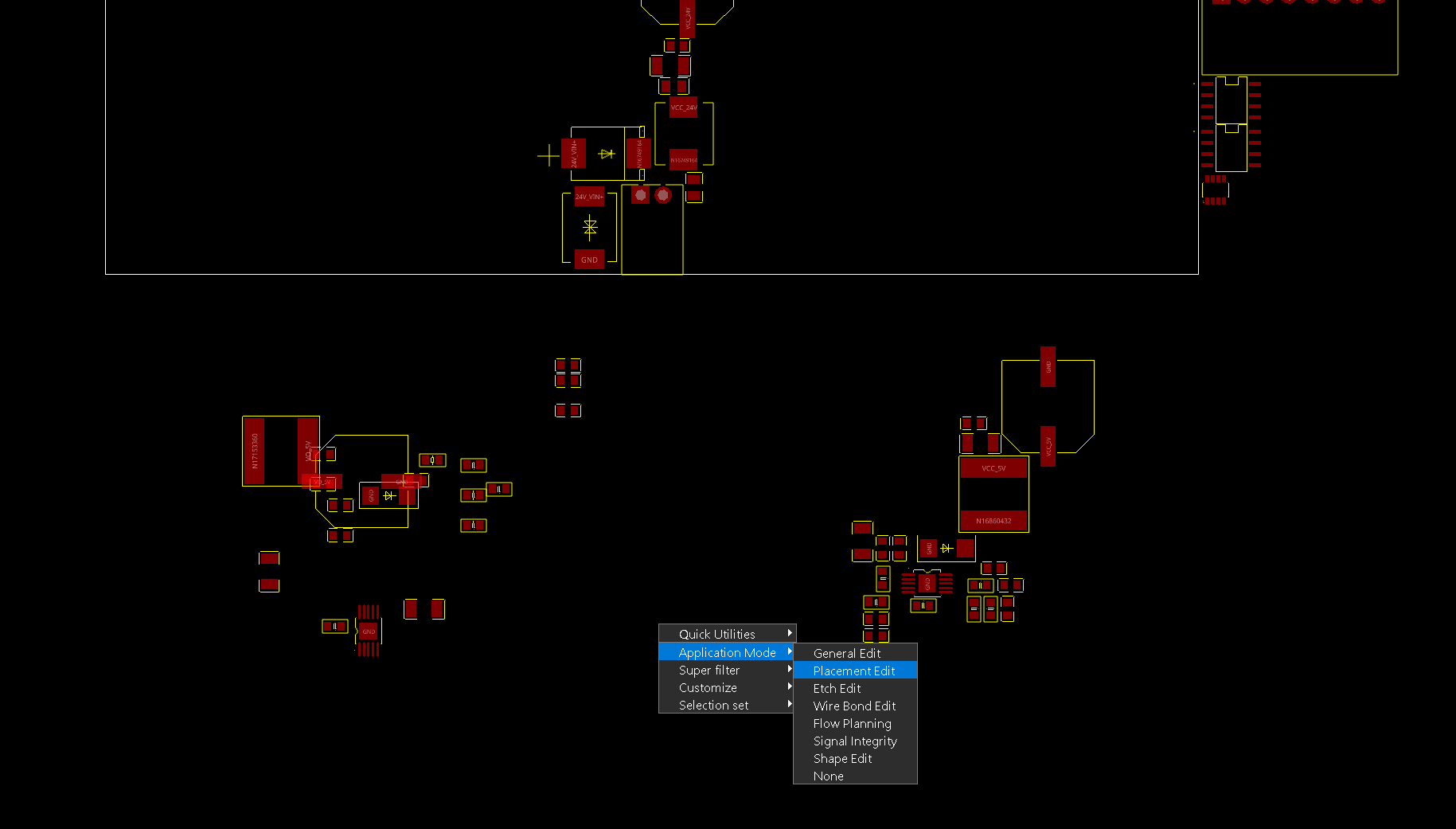

2.进入placement模式。（格点要设置稍大一些，我的是15mil，避免对齐不准）

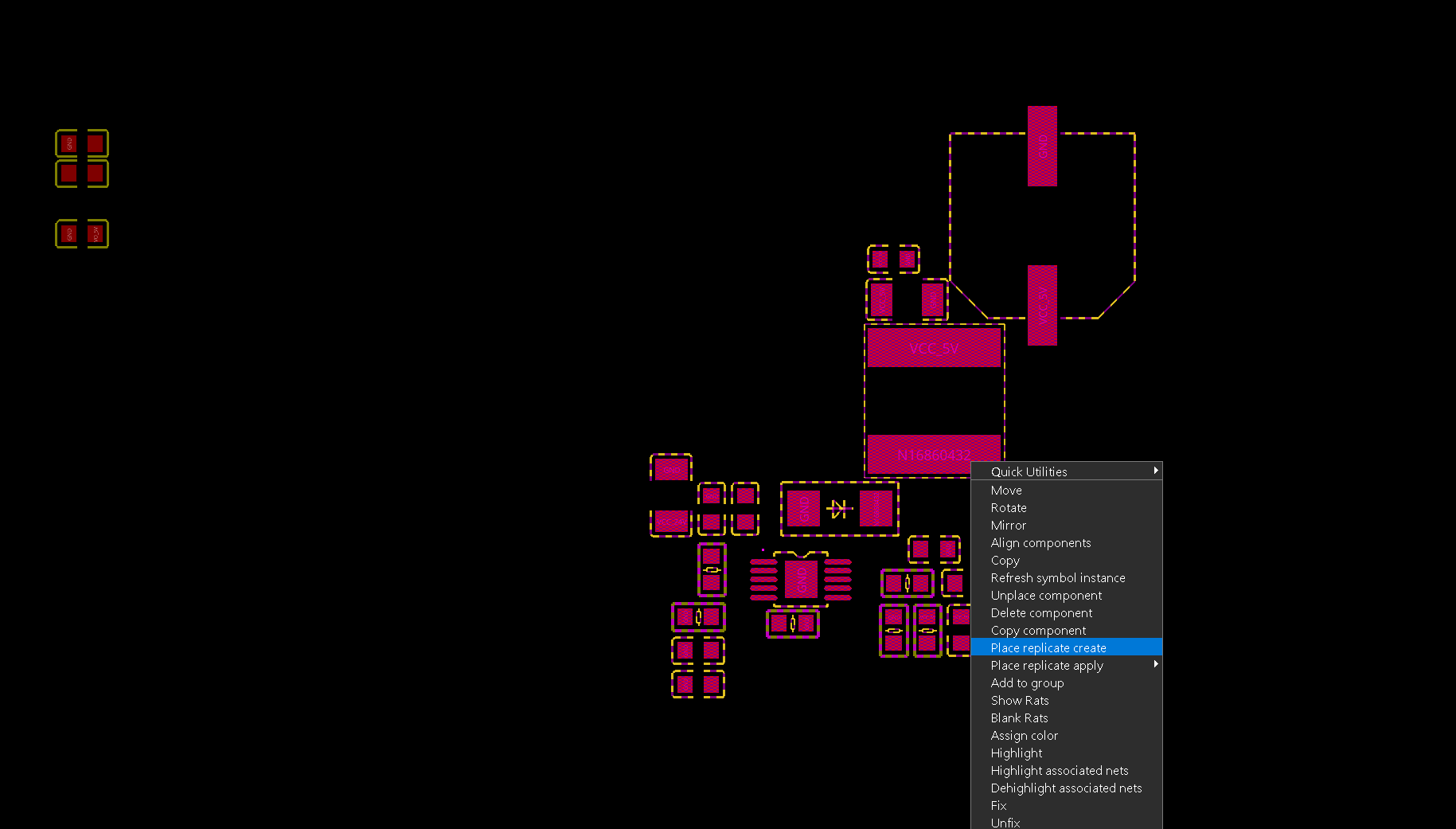

3.框选模块，右键Place replicate create，再点基准中心，完成创建

4.框选待复用模块，右键Place replicate cate apply,完成复用。

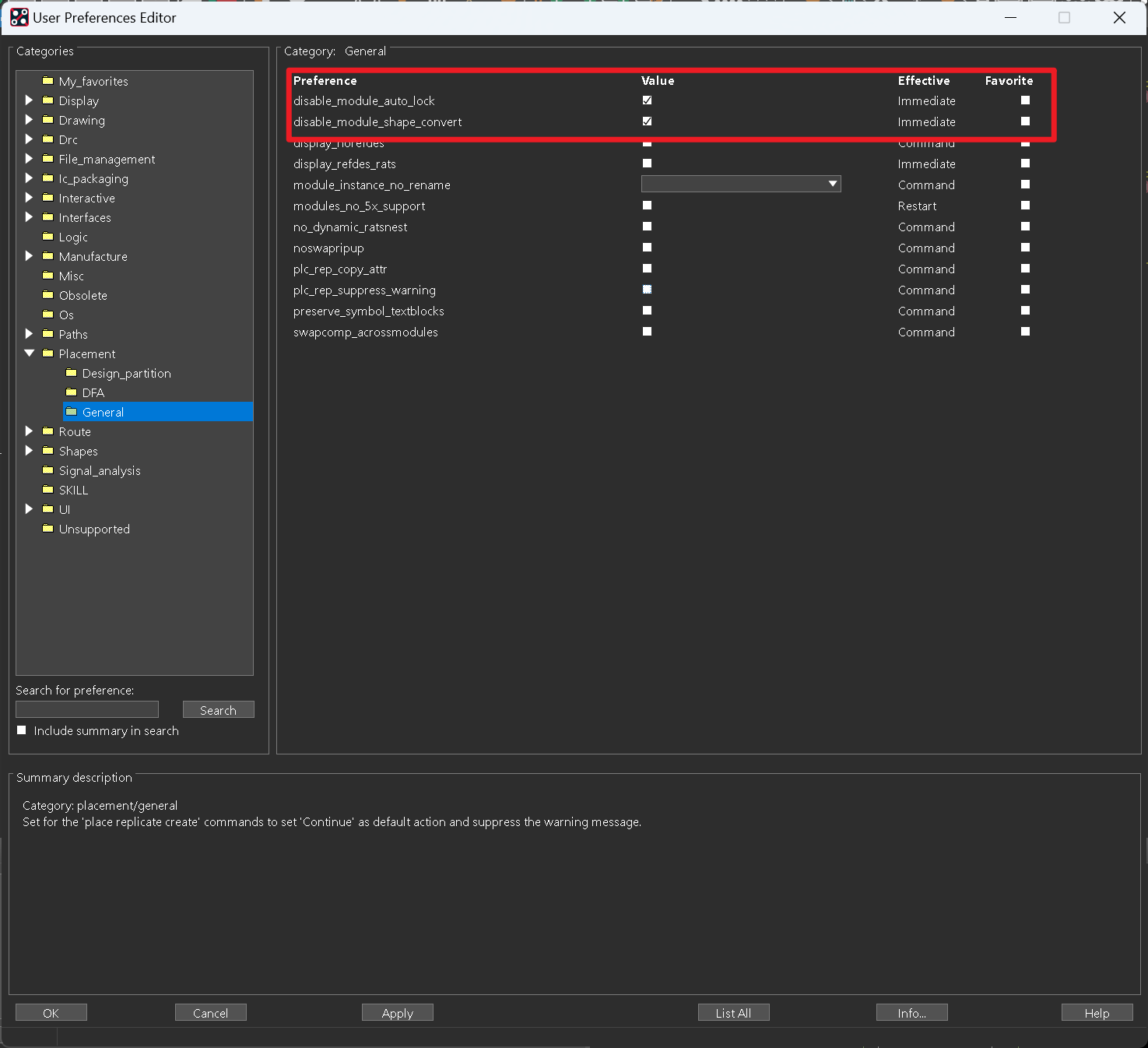

5.模块复用后会锁定此模块。在复用前需要在设置里，先勾选前两行，取消锁定。

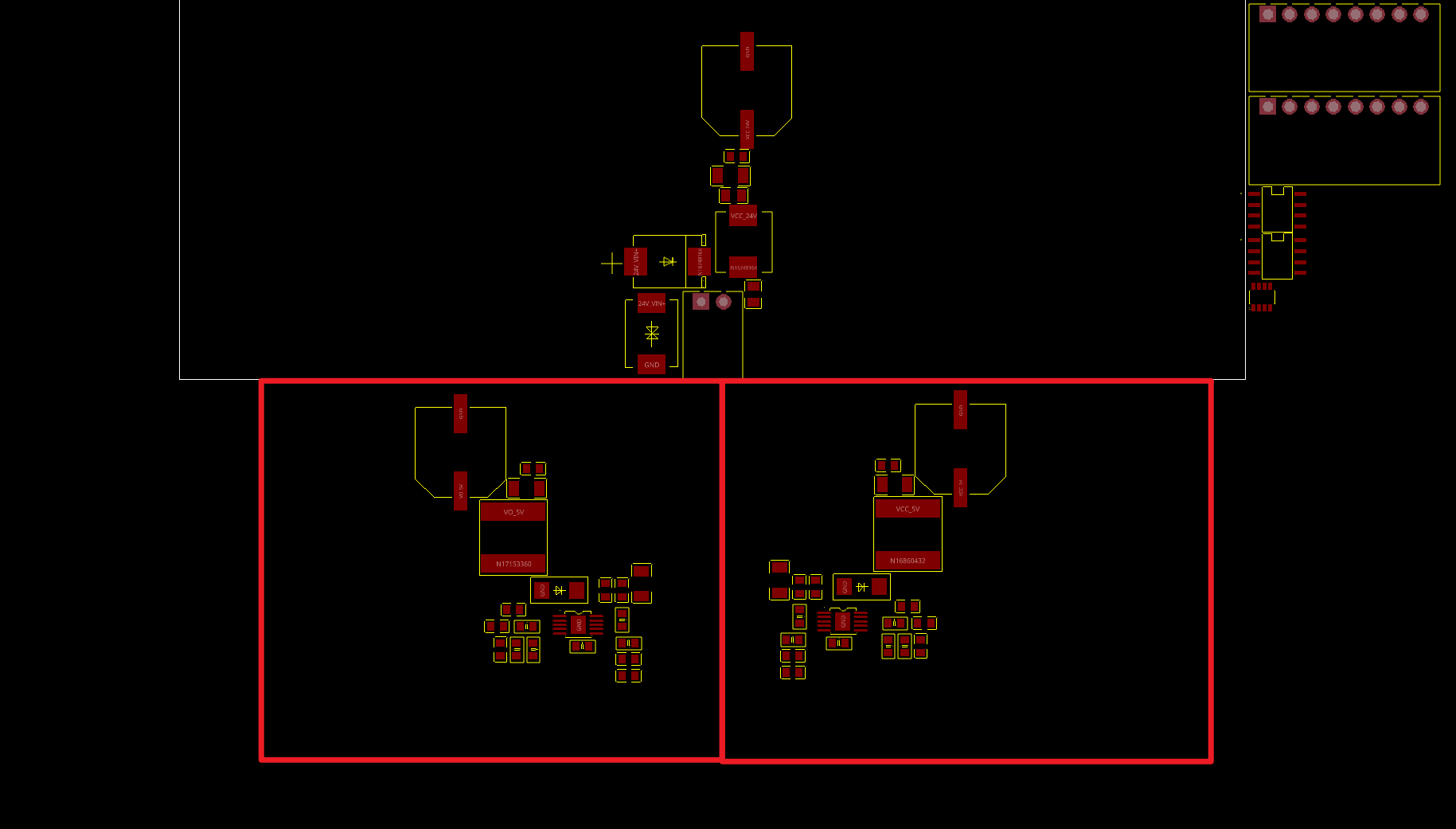

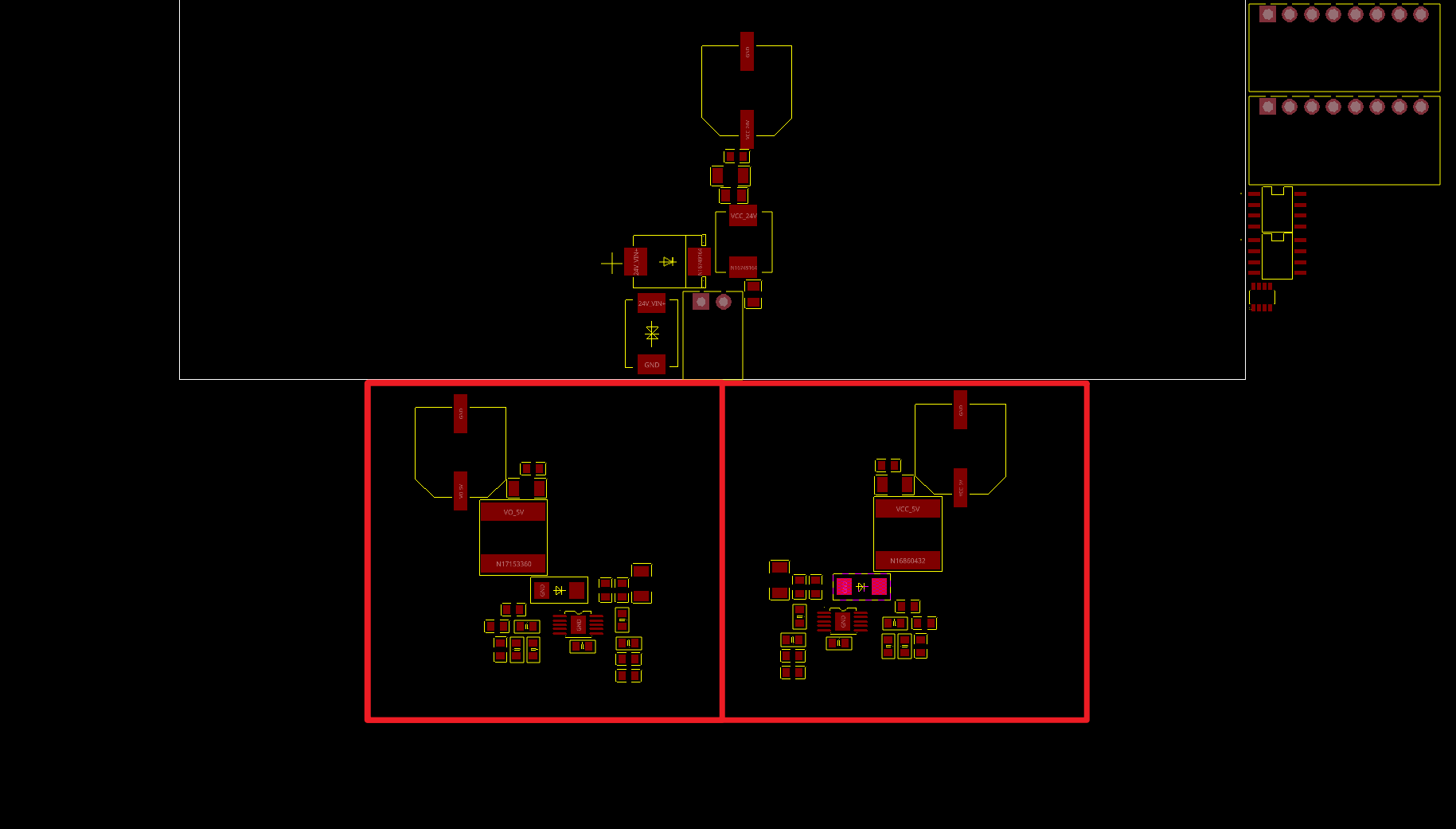

6.也可做成对称如下：

步骤：1.复用整个模块后mirror至底层，2.再点选各个器件mirror回顶层完成对称复用

（布局虽对称，但需注意pin的网络属性）
