最近做了一个关于滤波的项目，里面6路重复的模块，在老员工的提示下，想到可以使用功能模块复用，直接打开了新世界，太有效率了！所以分享一下，同时防止自己遗忘~

一、相同模块复用

1. 模块mmd文件设置

1.1 在Placementedit模式下

1.2 框选模块

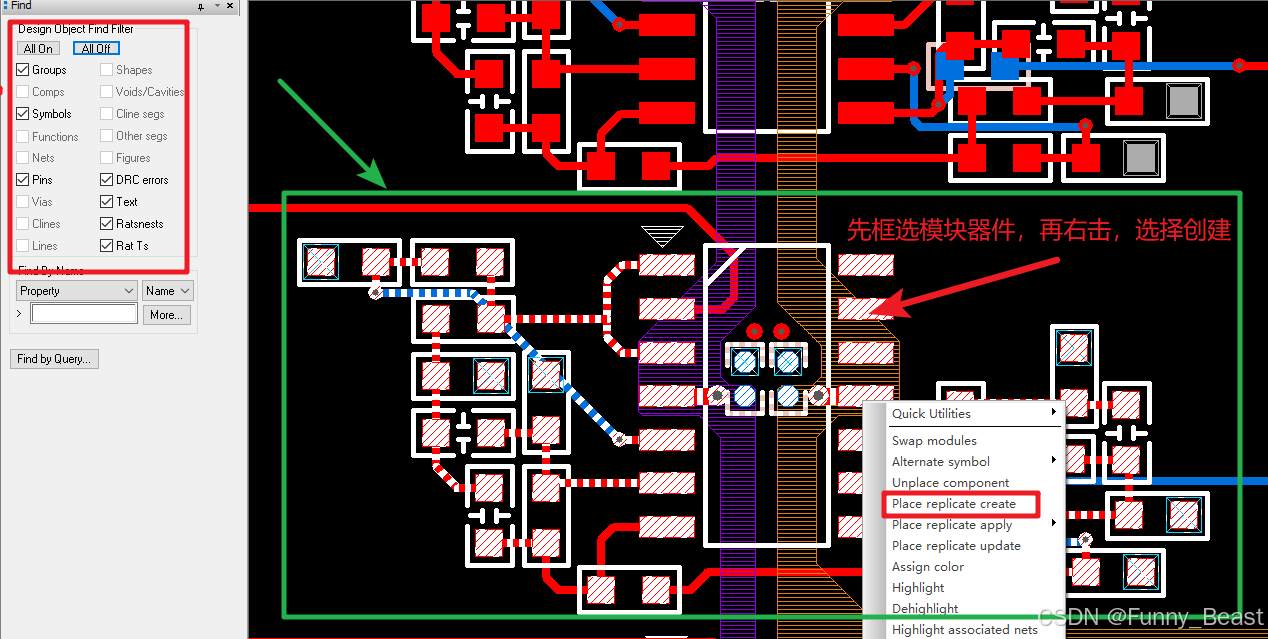

1.3 创建模块文件

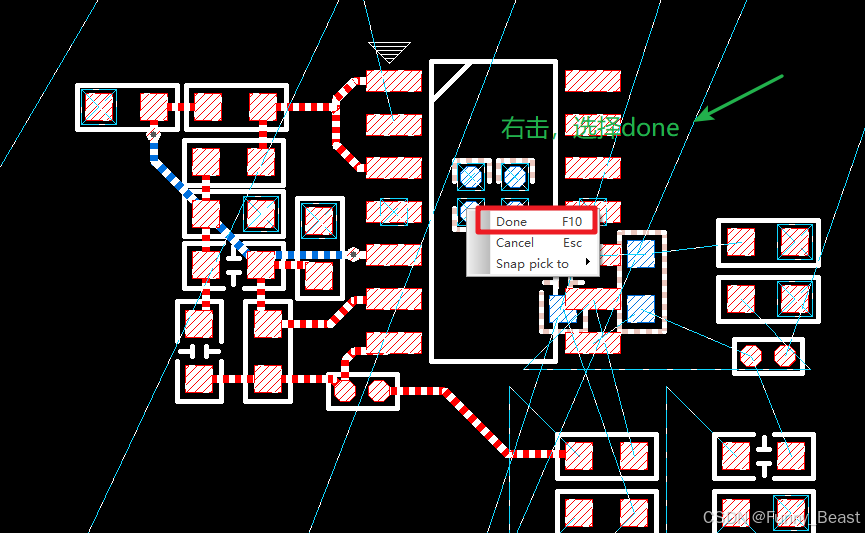

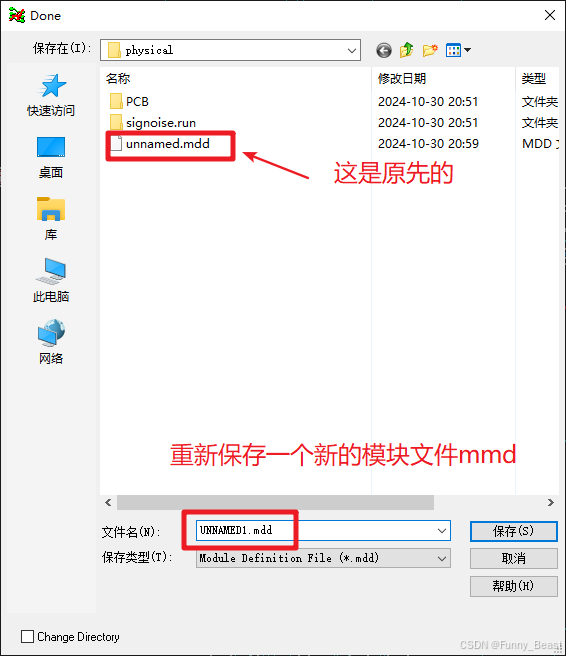

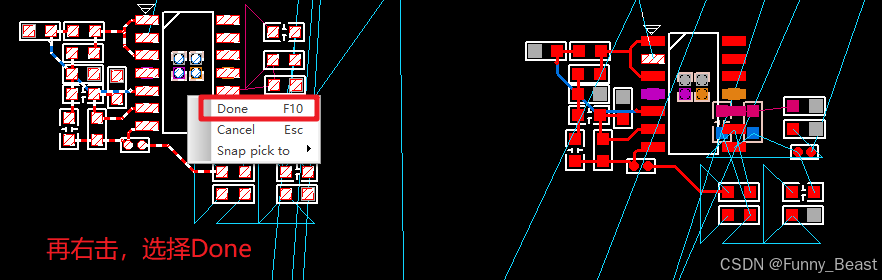

右击Done，再随便位置点击左键，弹出保存mmd文件窗口

点击保存即可！

2. 复用模块功能

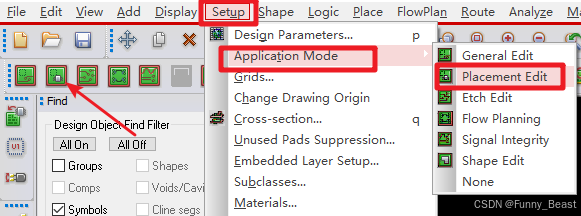

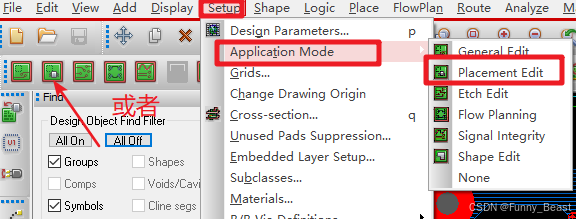

2.1 先设置模式Placementedit

2.2 相同模块功能复用

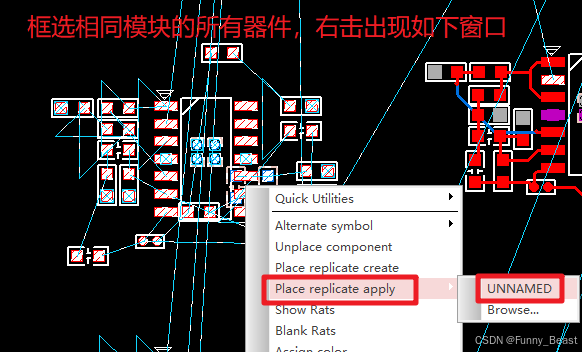

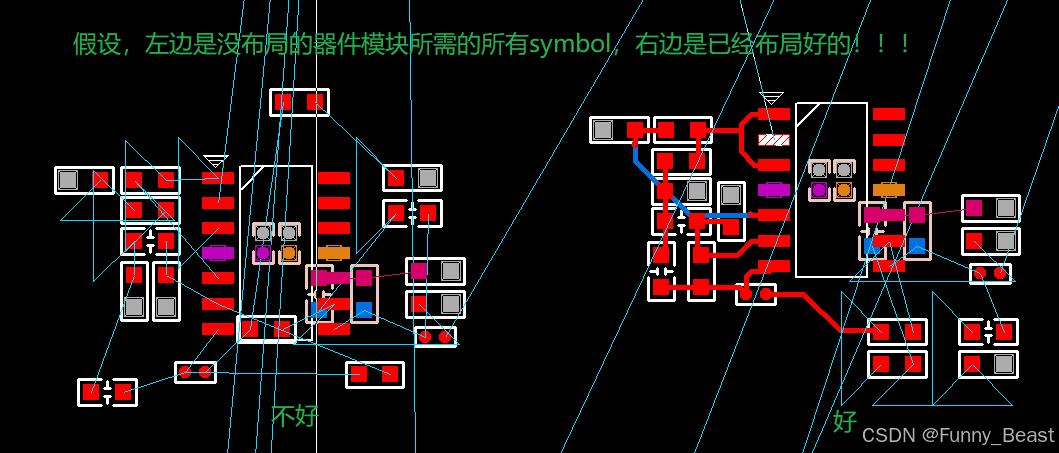

右击后，选择Place... apply——unnamed，模块组会自动布局布线，并悬挂于鼠标上，此时点击任意想放的位置即可。

3. 批量修改复用好的模块

将相同模块赋予相同的mmd文件后，发现对其布局布线需进行修改，此时其他模块也需要相应作出修改，当然可以对每个模块重新进行复用功能，但显得过于麻烦，因此分享出另一种方法.

3.1 先设置模式Placementedit

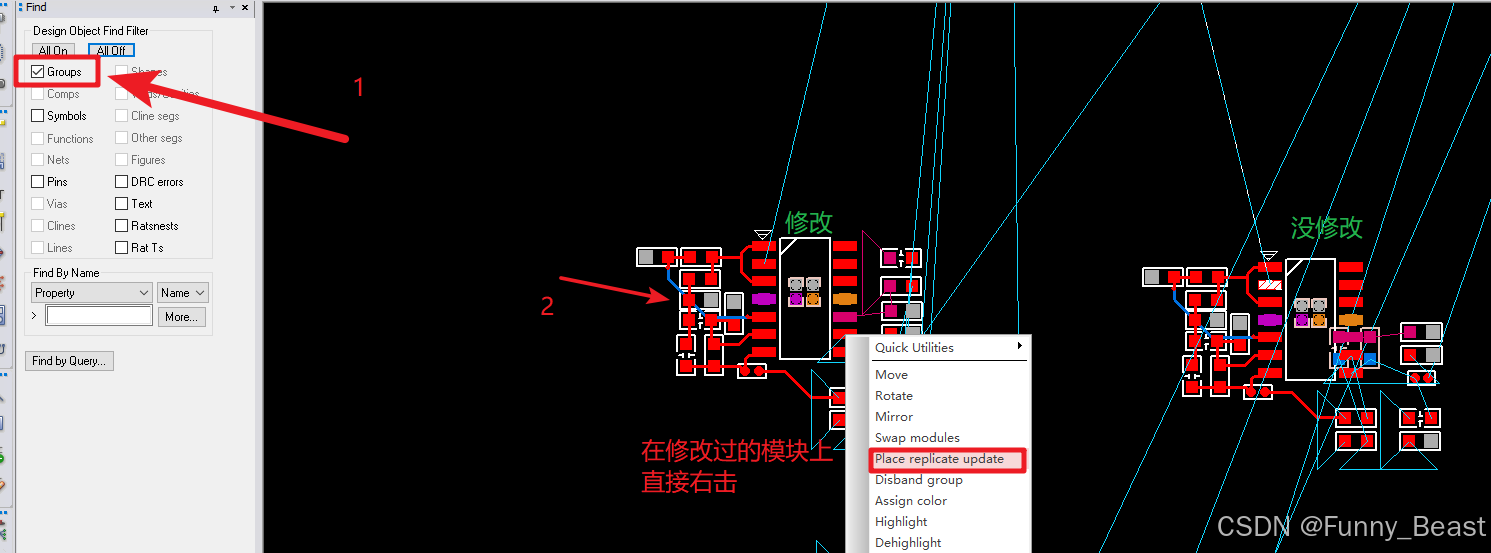

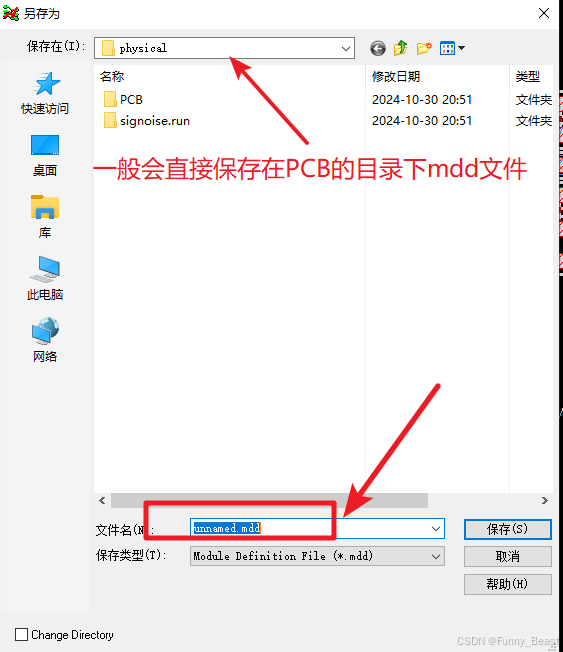

3.2 对模块进行更新

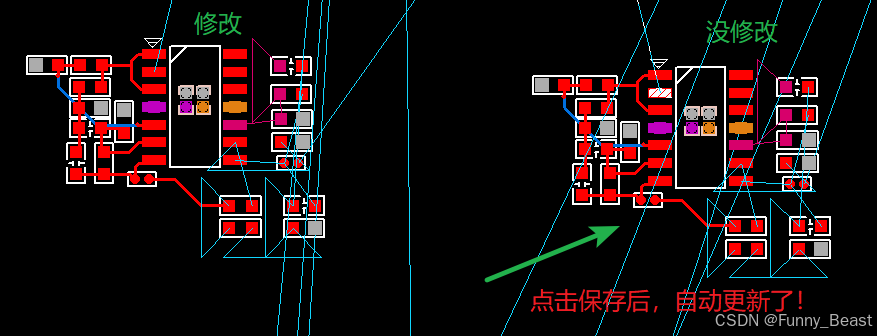

点击保存后“没修改”的模块已经自动同步修改了！

至此，模块复用功能分享结束！
