基于点阵LED或数码管的TM1650及TM1652的电路设计

 一、TM1650控LED的电路设计如图下，但需要注意的地方：

1.LED需共阴极接法。

2.注意段驱动(A/KI)和位驱动(DIG)的输出和灌电流能大小，A/K大于25mA,DIG大于150mA。如果单个LED配置电流为20mA，则单个位驱动可接7个LED。

3.I2C通信，因MCU为3V3，所以需加电平转换（5V to 3V3）。

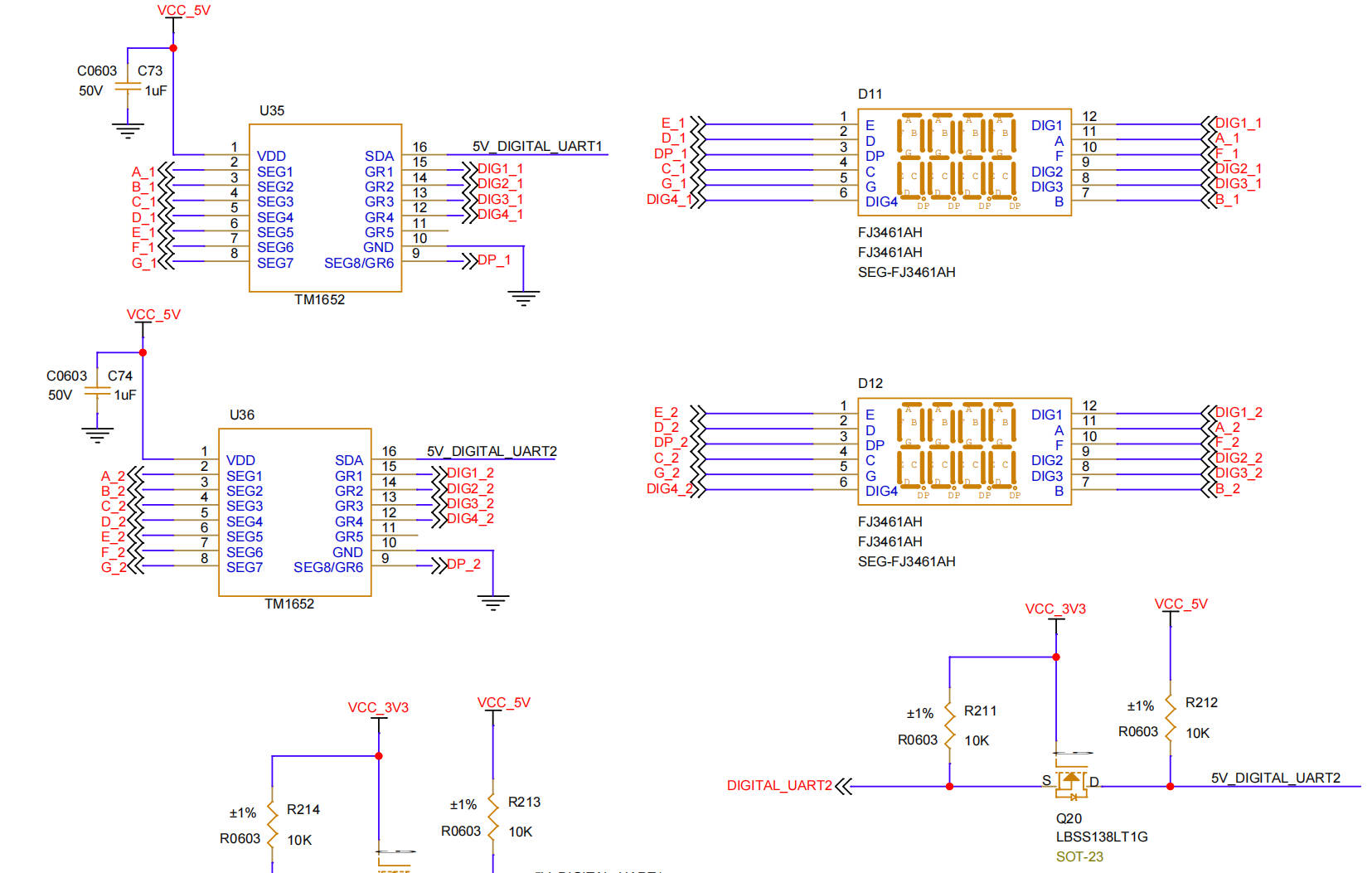

二、TM1652控数码管的电路设计如图下，但需要注意的地方：

1.数码管选型为共阴极。

2.同样注意驱动数码管的电流大小。

3.串行通信通信，TM1652的SDA管脚接MCU的UART_TX即可，同样需加电平转换（5V to 3V3）。
