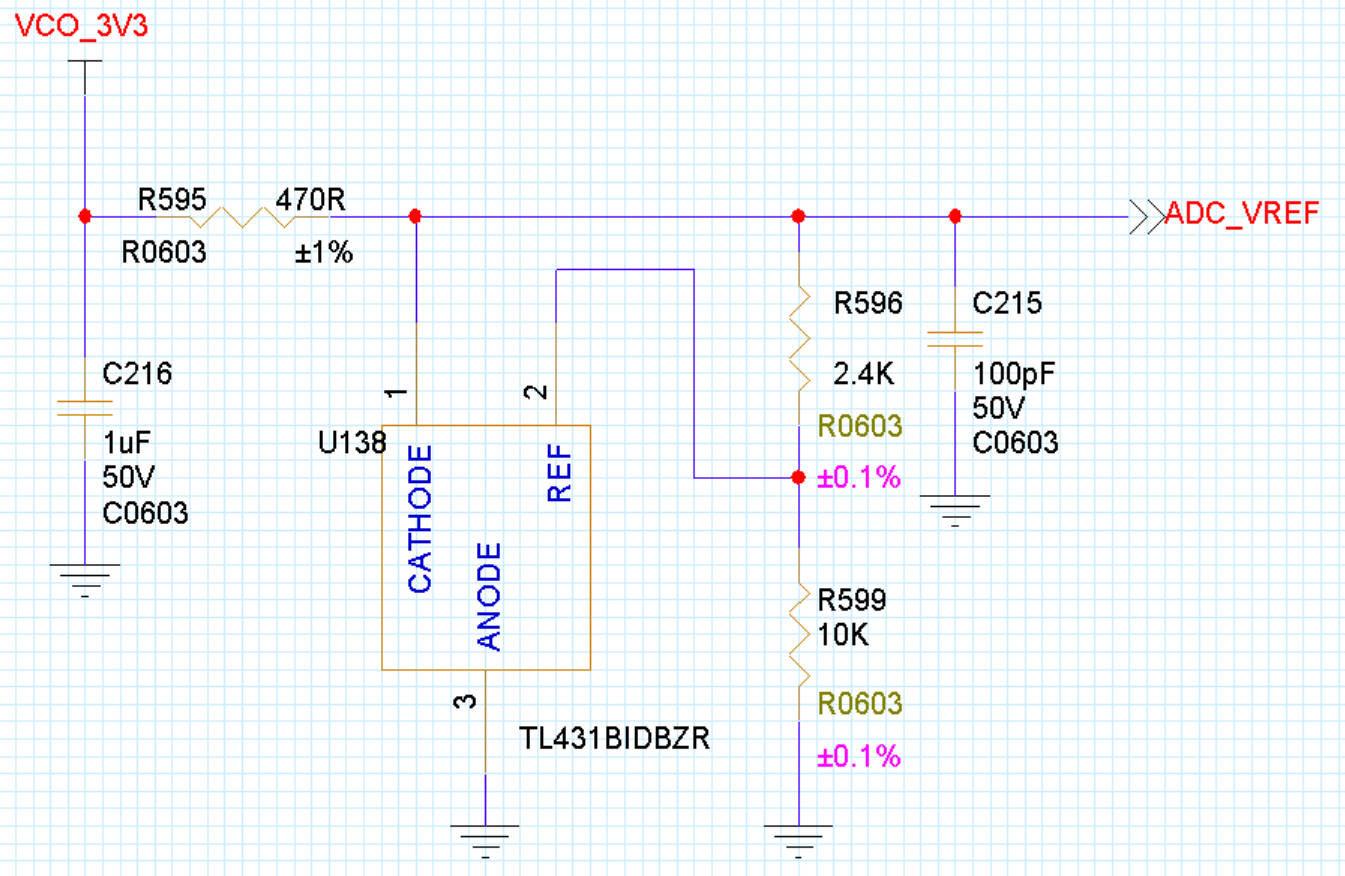

ADC_VREF需设置为3.1V,Vout=(1+2.4k/10k)*REF=1.24*2.5=3.1V
1.R595的阻值大小需要注意

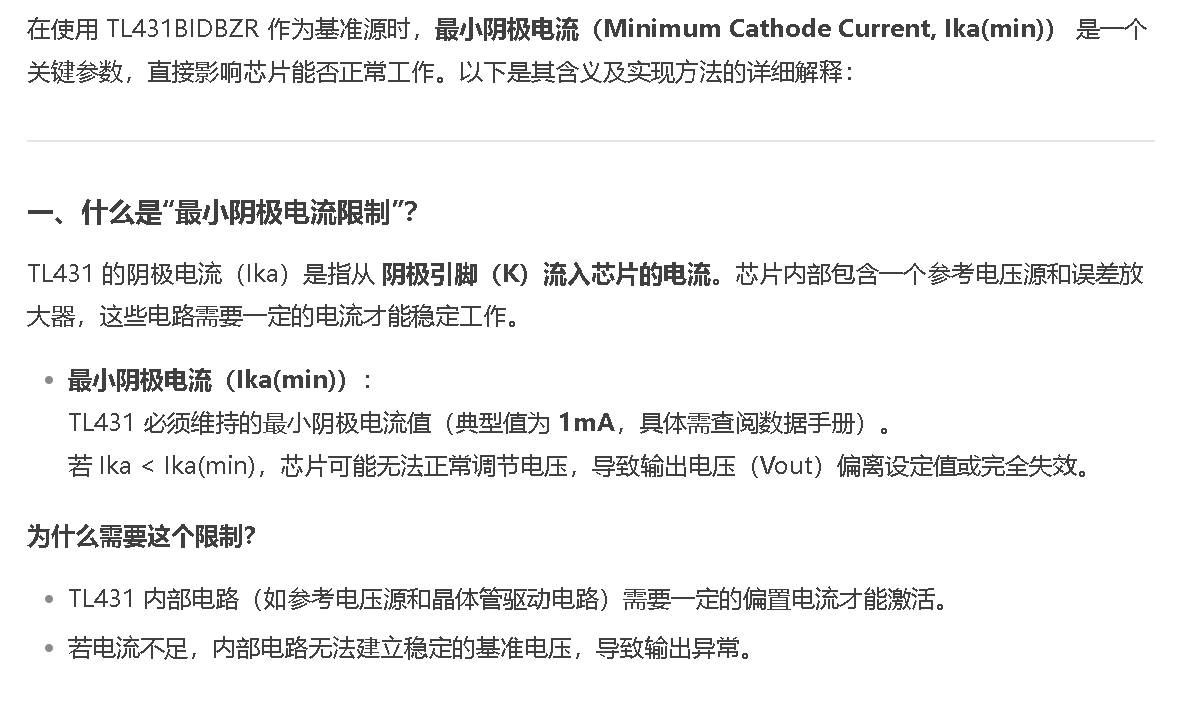

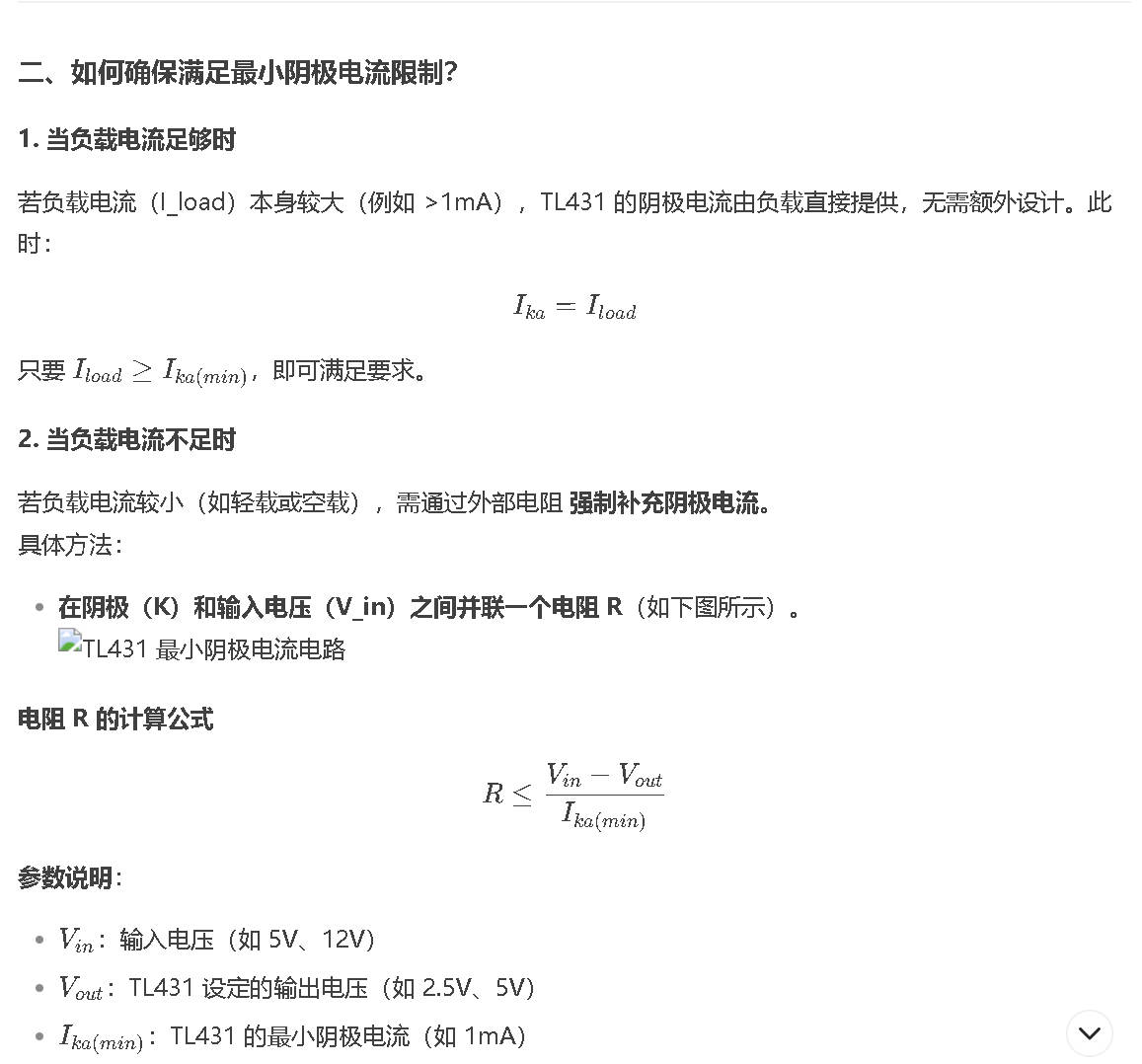

根据手册说明,芯片的1管脚输入电流需大于1mA(默认此芯片的输出端空载,需强制补充阴极电流),(Vin-Vout)/470=(3.3-3.1)/470=0.00042A=0.42mA,此R470需更换较小阻值,需调整。
2.芯片的1管脚,即阴极引脚(K)输入的电流典型值为1mA,但当芯片的输出超过100mA,芯片输出电压值同样不准,需要注意。因ADC_VREF给到后级运放电路,负载可能超过100mA,导致目前此基准电源芯片输出的电压不准。
3.电路正在整改,待续...
