大家好，我是梦笔生花，我们一起来动手创建一个两轮差速的移动机器人fishbot。

机器人除了雷达之外，还需要IMU加速度传感器以及可以驱动的轮子，我们曾介绍过机器人学部分，曾对两差速模型进行过介绍，所以我们还需要再创建两个差速驱动轮和一个支撑轮。

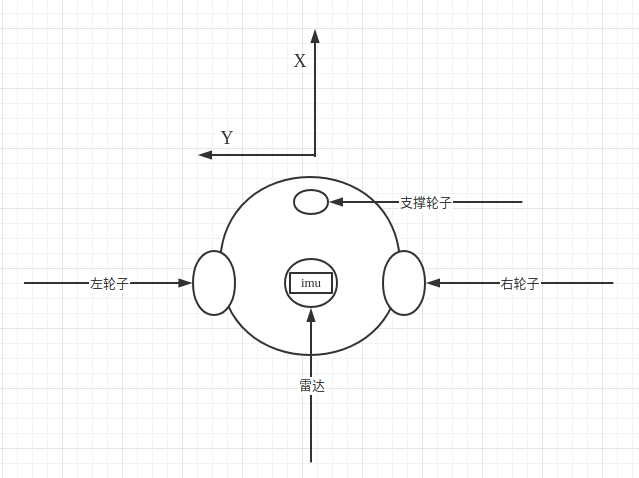

所以接下来梦笔生花将带你一起给机器人添加如下部件和关节：

  1. IMU传感器部件与关节
  2. 左轮子部件与关节
  3. 右轮子部件与关节
  4. 支撑轮子部件与关节

打造两轮差速机器人fishbot：从零开始构建移动机器人_运行测试

1.添加IMU传感器

1.1 修改颜色

透明度修改只需要在base_link中添加material

<link name="base_link">
    <visual>
        <origin xyz="0 0 0.0" rpy="0 0 0"/>
    <geometry>
        <cylinder length="0.12" radius="0.10"/>
    </geometry>
    <material name="blue">
        <color rgba="0.1 0.1 1.0 0.5" />
    </material>
    </visual>
</link>
  • 1.
  • 2.
  • 3.
  • 4.
  • 5.
  • 6.
  • 7.
  • 8.
  • 9.
  • 10.
  • 11.

1.2 添加imu

<link name="imu_link">
      <visual>
      <origin xyz="0 0 0.0" rpy="0 0 0"/>
      <geometry>
            <box size="0.02 0.02 0.02"/>
      </geometry>
    </visual>
  </link>

  <!-- imu joint -->
  <joint name="imu_joint" type="fixed">
      <parent link="base_link" />
      <child link="imu_link" />
      <origin xyz="0 0 0.02" />
  </joint>
  • 1.
  • 2.
  • 3.
  • 4.
  • 5.
  • 6.
  • 7.
  • 8.
  • 9.
  • 10.
  • 11.
  • 12.
  • 13.
  • 14.
  • 15.

2.添加右轮

2.1 添加关节

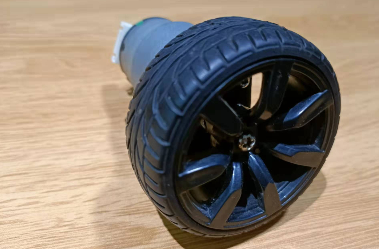

关节名称为right_wheel_link，我在做ros2小车的时候采用的轮子如下图：

打造两轮差速机器人fishbot：从零开始构建移动机器人_fish_02

轮子的宽为4cm,直径为6.4cm,几何形状是个圆柱体，所以geometry配置如下：

<geometry>
    <cylinder length="0.04" radius="0.032"/>
</geometry>
  • 1.
  • 2.
  • 3.

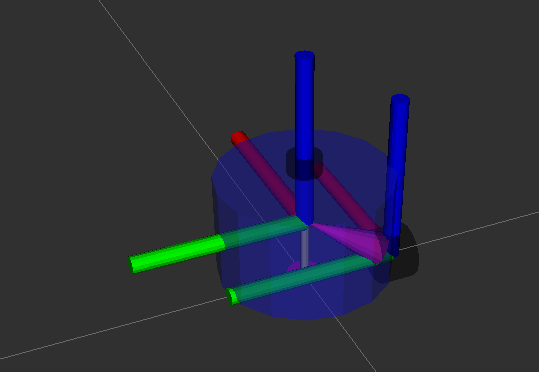

需要注意的是,圆柱默认的朝向是向上的

打造两轮差速机器人fishbot：从零开始构建移动机器人_运行测试_03

我们可通过origin的rpy改变轮子的旋转角度，让其绕x轴旋转pi/2,所以origin的配置为

<origin xyz="0 0 0" rpy="1.57079 0 0"/>
  • 1.

颜色换黑色，可以得到下面的配置：

<link name="right_wheel_link">
      <visual>
        <origin xyz="0 0 0" rpy="1.57079 0 0"/>
        <geometry>
          <cylinder length="0.04" radius="0.032"/>
        </geometry>
          <material name="black">
            <color rgba="0.0 0.0 0.0 0.5" />
          </material>
      </visual>
  </link>
  • 1.
  • 2.
  • 3.
  • 4.
  • 5.
  • 6.
  • 7.
  • 8.
  • 9.
  • 10.
  • 11.

2.2 添加joint

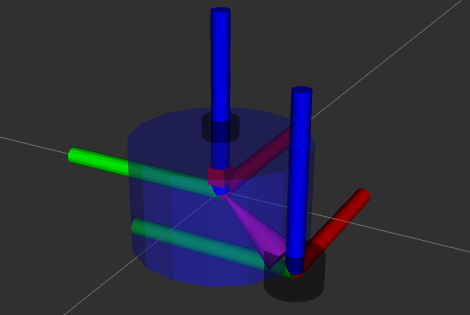

我们把左轮子的中心固定在机器人左后方

需要注意的是origin和axis值的设置

先看origin

因为base_link的高度是0.12,我们

  • z表示child相对parent的z轴上的关系，想将轮子固定在机器人的下表面,所以origin的z向下偏移0.12/2=0.06m(向下符号为负)
  • y表示child相对parent的y轴上的关系，base_link的半径是0.10,所以我们让轮子的y轴向负方向偏移0.10m(向左符号为负)
  • x表示child相对parent的x轴上的关系，向后偏移则是x轴向后进行偏移，我们用个差不多的值0.02m(向后符号为负)

打造两轮差速机器人fishbot：从零开始构建移动机器人_运行测试_04

再看axis

轮子是会转动的，那应该按照哪个轴转动呢？从上图可以看出是绕着y轴的逆时针方向，所以axis的设置为：

<axis xyz="0 1 0" />
  • 1.
<joint name="right_wheel_joint" type="continuous">
      <parent link="base_link" />
      <child link="right_wheel_link" />
      <origin xyz="-0.02 -0.10 -0.06" />
      <axis xyz="0 1 0" />
  </joint>
  • 1.
  • 2.
  • 3.
  • 4.
  • 5.
  • 6.

3.添加左轮

左轮就是右轮的映射，不再赘述

<link name="left_wheel_link">
      <visual>
        <origin xyz="0 0 0" rpy="1.57079 0 0"/>
        <geometry>
          <cylinder length="0.04" radius="0.032"/>
        </geometry>
          <material name="black">
            <color rgba="0.0 0.0 0.0 0.5" />
          </material>
      </visual>
  </link>

  <joint name="left_wheel_joint" type="continuous">
      <parent link="base_link" />
      <child link="left_wheel_link" />
      <origin xyz="-0.02 0.10 -0.06" />
      <axis xyz="0 1 0" />
  </joint>
  • 1.
  • 2.
  • 3.
  • 4.
  • 5.
  • 6.
  • 7.
  • 8.
  • 9.
  • 10.
  • 11.
  • 12.
  • 13.
  • 14.
  • 15.
  • 16.
  • 17.
  • 18.

4.添加支撑轮

支撑轮子固定在机器人的前方，用个球体，半径用0.016m，小球的直径为0.032m与左右轮子半径相同，然后向下偏移0.016+0.06=0.076m,向下值为负，同时把支撑论向前移动一些，选个0.06m

最终结果如下：

<link name="caster_link">
    <visual>
      <origin xyz="0 0 0" rpy="0 0 0"/>
      <geometry>
          <sphere radius="0.016"/>
      </geometry>
        <material name="black">
          <color rgba="0.0 0.0 0.0 0.5" />
        </material>
    </visual>
  </link>

  <joint name="caster_joint" type="fixed">
      <parent link="base_link" />
      <child link="caster_link" />
      <origin xyz="0.06 0.0 -0.076" />
  </joint>
  • 1.
  • 2.
  • 3.
  • 4.
  • 5.
  • 6.
  • 7.
  • 8.
  • 9.
  • 10.
  • 11.
  • 12.
  • 13.
  • 14.
  • 15.
  • 16.
  • 17.

最终URDF文件： https://raw.githubusercontent.com/fishros/fishbot/master/src/fishbot_description/urdf/fishbot_base.urdf

5.测试运行

5.1 编译测试

colcon build
source install/setup.bash
ros2 launch fishbot_description display_rviz2.launch.py
  • 1.
  • 2.
  • 3.

5.2 最终结果

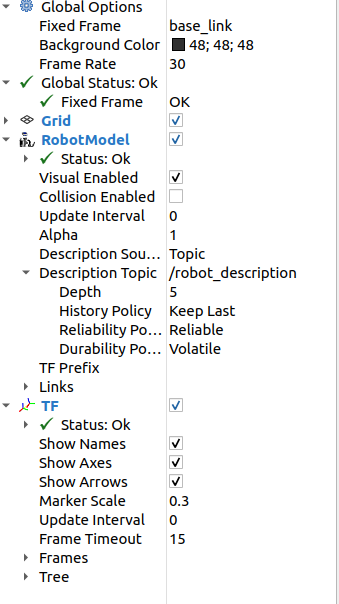

rviz的配置

打造两轮差速机器人fishbot：从零开始构建移动机器人_运行测试_05

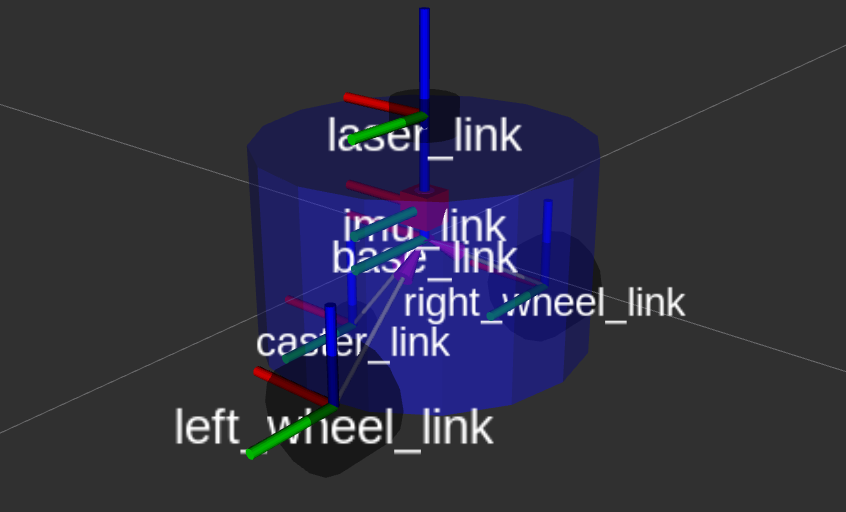

最终结果

打造两轮差速机器人fishbot：从零开始构建移动机器人_滑动条_06

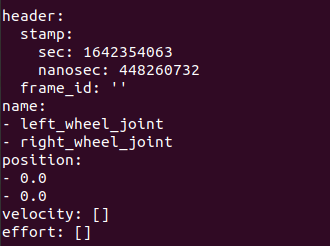

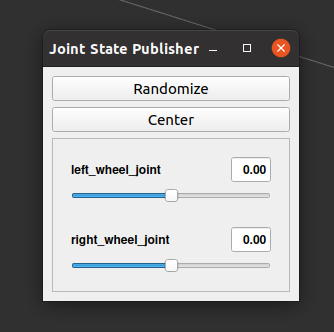

jointstate多出两个滑动条

打造两轮差速机器人fishbot：从零开始构建移动机器人_运行测试_07

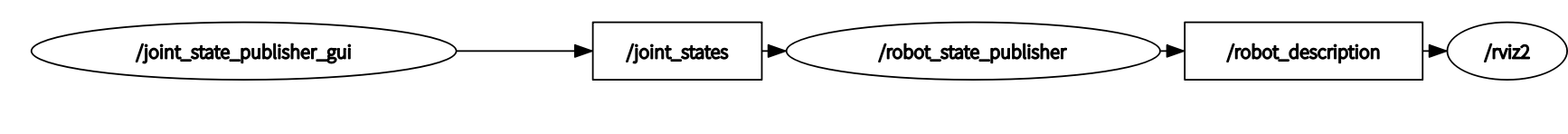

节点关系

打造两轮差速机器人fishbot：从零开始构建移动机器人_fish_08

打造两轮差速机器人fishbot：从零开始构建移动机器人_运行测试_09

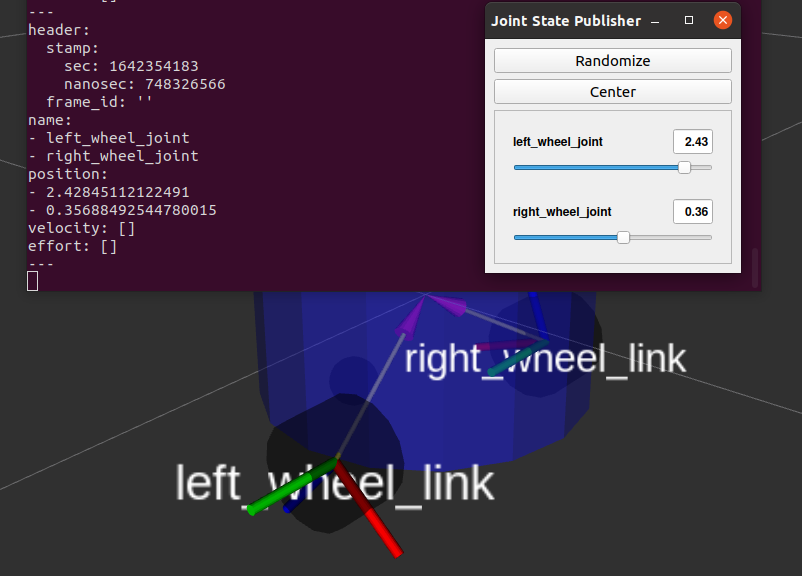

5.3 通过joint_state_gui改变关节tf中关节角度

在JointStatePublisher中,拖动滑动条,观察

  1. rviz2中tf的变换
  2. joint_states中的值的变换

打造两轮差速机器人fishbot：从零开始构建移动机器人_滑动条_10

可以看到随着进度条拖动，话题中的值和rviz2中机器人关节在同步的旋转，joint_states话题也可以手动发送。

5.4 论如何让车轮着地

虽然显示出了机器人模型，但有一个问题不知道你发现没有，那就是在RVIZ中的机器人轮子是在地面之下的。

原因在于我们fixed-frame选择的是base_link,base_link的位置本来就在left_wheel_link和right_wheel_link只上，那该怎么办呢？

其实很简单，我们增加一个虚拟link和关节，这个关节与base_link相连，位置位于base_link向下刚好到车轮下表面的位置。

来，让我们**给base_link添加一个父link-base_footprint**，新增的URDF代码如下：

<!-- Robot Footprint -->
  <link name="base_footprint"/>

  <joint name="base_joint" type="fixed">
    <parent link="base_footprint"/>
    <child link="base_link"/>
    <origin xyz="0.0 0.0 0.076" rpy="0 0 0"/>
  </joint>
  • 1.
  • 2.
  • 3.
  • 4.
  • 5.
  • 6.
  • 7.
  • 8.

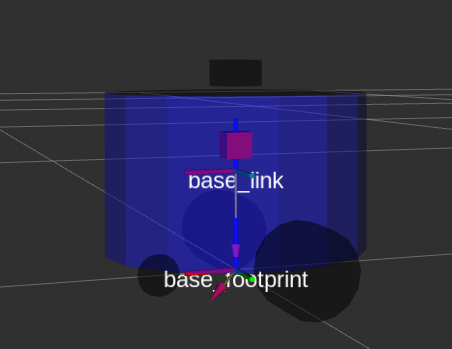

因为是虚拟关节，我们不用对这个link的形状进行描述，joint的origin设置为xyz="0.0 0.0 0.076"表示关节base_footprint向上0.076就是base_link(觉得不好理解可以看下图)。

保存编译再次运行测试，此时车轮就在地面只上啦~

打造两轮差速机器人fishbot：从零开始构建移动机器人_fish_11
