SC6D40065H-JSM 碳化硅肖特基二极管

SC6D40065H-JSM碳化硅二极管解析

在新能源、工业控制、电力电子等领域飞速发展的当下,碳化硅(SiC)器件凭借高频、高效、高耐温的优势,逐渐成为电路设计中的 “核心担当”。其中,碳化硅肖特基二极管作为整流、续流环节的关键器件,其性能直接影响整个系统的效率与稳定性。

提及行业内知名的 650V 碳化硅肖特基二极管型号,C3D40065H 常被工程师们纳入考量范围。而今天,我们要为大家介绍一款极具竞争力的对标产品 —— 来自杰盛微半导体的SC6D40065H-JSM 碳化硅肖特基二极管。它不仅在核心参数上与 C3D40065H 不相伯仲,更在可靠性、应用适配性上展现出独特优势,为工程师们提供了更优的选型方案。


一、核心参数对标:性能实力不相伯仲

对于碳化硅肖特基二极管而言,反向耐压、正向电流、正向电压、反向电流等核心参数,是决定其能否适配应用场景的关键。我们将杰盛微 SC6D40065H-JSM 与 C3D40065H 进行参数对标,结果令人惊喜。

从反向耐压来看,两款器件的峰值重复反向电压(VRRM)、峰值反向浪涌电压(VRSM)均达到 650V,完全满足 600V 级电力电子系统(如太阳能逆变器、AC/DC 转换器)的耐压需求,在高压工况下能稳定阻断反向电流,避免器件击穿损坏。

在正向电流承载能力上,SC6D40065H-JSM 表现亮眼。在壳温(TC)为 25℃时,其连续正向电流(IF)可达 79A;即便在高温环境下(TC=120℃),仍能保持 44A 的连续正向电流,TC=130℃时为 40A,与 C3D40065H 的电流特性基本一致,足以应对电机驱动、UPS 等大电流应用场景的需求。

正向电压(VF)是影响器件导通损耗的核心指标。SC6D40065H-JSM 在 IF=40A、结温(TJ)=25℃时,正向电压典型值仅 1.46V,最大值 1.75V;随着结温升高至 125℃、175℃,正向电压典型值分别为 1.65V、1.81V,与 C3D40065H 的正向电压水平相当,较低的导通损耗能有效降低系统整体功耗,提升运行效率。

反向电流(IR)方面,SC6D40065H-JSM 在 VR=650V、TJ=25℃时,反向电流典型值 1μA、最大值 70μA;TJ=125℃时典型值 6μA,TJ=175℃时典型值 22μA,出色的反向截止特性可减少漏电流损耗,尤其在高压待机工况下,能显著降低系统能耗,这一表现与 C3D40065H 相比毫不逊色。

二、应用场景全覆盖:从新能源到工业控制

凭借与 C3D40065H 相当的核心性能,以及独特的可靠性优势,SC6D40065H-JSM 的应用场景极为广泛,能完美适配 C3D40065H 的所有典型应用,同时在部分场景中展现出更优的表现。

1.太阳能逆变器:高效发电的 “好帮手”

在太阳能逆变器中,碳化硅肖特基二极管用于 Boost 电路整流、逆变器桥臂续流等环节。SC6D40065H-JSM 的零恢复电流特性,能减少高频开关损耗,提升逆变器的转换效率;650V 的反向耐压适配光伏阵列的高压输出;宽温工作能力则能应对户外昼夜温差大、夏季高温的环境挑战,助力光伏系统实现更高的发电量。

2. 电机驱动:精准控制的 “稳定器”

电机驱动系统对器件的电流承载能力、抗浪涌能力要求较高。SC6D40065H-JSM 在 TC=25℃时 79A 的连续正向电流,能满足中大功率电机的驱动需求;100% 雪崩测试保障了电机启停时的浪涌电压耐受能力;正向电压正温度系数则方便多器件并联,适配更大功率的电机驱动场景,为电机的精准、稳定控制提供有力支持。

3. AC/DC、DC/DC 转换器:高效供电的 “核心件”

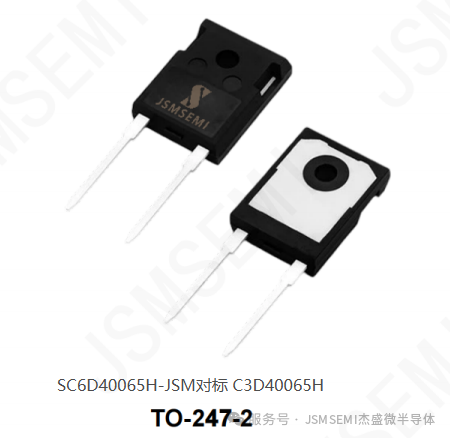

在通信电源、工业电源等领域的 AC/DC、DC/DC 转换器中,SC6D40065H-JSM 的高频工作能力、低导通损耗特性,能提升转换器的功率密度与效率;低反向电流则减少了待机功耗,符合现代电源对 “高效、节能” 的要求。同时,TO-247-2 封装形式与 C3D40065H 兼容,工程师在替换选型时,无需修改 PCB 设计,大幅降低了研发成本与周期。

4. 不间断电源(UPS):应急供电的 “守护者”

UPS 系统需要在电网断电时快速切换至电池供电,对器件的响应速度、可靠性要求极高。SC6D40065H-JSM 的零开关损耗特性,能提升 UPS 的切换响应速度;宽温工作能力适配 UPS 的室内外安装环境;高可靠性则保障了电网故障时,UPS 能持续为负载供电,避免数据丢失、设备停机等损失。


三、关键参数:硬核性能,数据说话

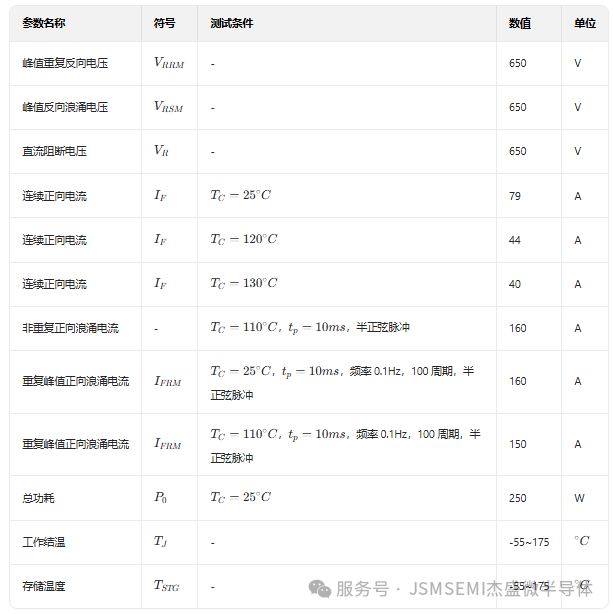

(1)最大额定值

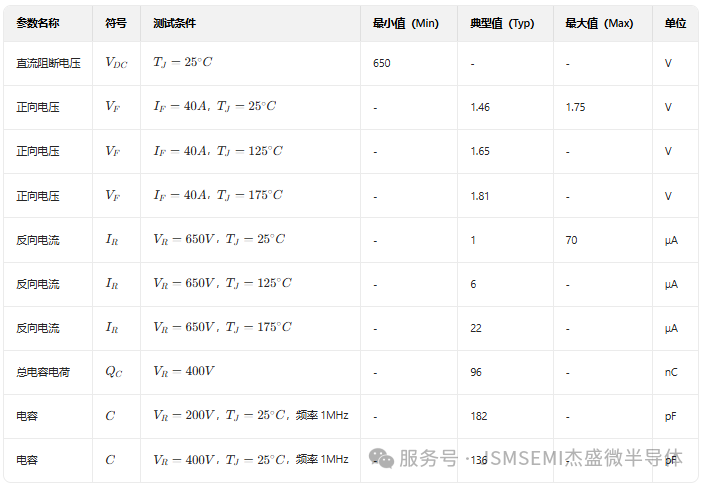

(2)电气特性


(3)热特性


四、独家特性加持:可靠性与适配性更胜一筹

如果说核心参数对标是 SC6D40065H-JSM 的 “基础功”,那么其独特的产品特性,便是它在竞争中脱颖而出的 “加分项”,尤其在可靠性与应用适配性上,展现出显著优势。

1. 零恢复电流 + 无开关损耗,高频场景更高效

SC6D40065H-JSM 采用先进的碳化硅肖特基结构,具备零正反向恢复电流特性。这意味着在开关过程中,不存在传统硅二极管因少数载流子存储导致的反向恢复损耗,开关损耗几乎为零。

对于高频应用场景(如高频 DC/DC 转换器、太阳能逆变器的高频拓扑)而言,这一特性至关重要。相比部分传统器件,SC6D40065H-JSM 能有效避免反向恢复电流带来的电压尖峰与电磁干扰(EMI),不仅提升了系统的高频工作能力,还降低了 EMI 滤波电路的设计复杂度,间接减少了系统体积与成本。

2. 正向电压正温度系数,并联使用更安全

在大电流应用中,工程师常需将多颗二极管并联以提升电流承载能力,但传统器件因正向电压负温度系数,易出现 “电流集中” 现象,导致局部器件过热损坏(即 “热失控”)。

而 SC6D40065H-JSM 的正向电压具备正温度系数,当某颗器件因电流略有增加而温度升高时,其正向电压会随之上升,从而抑制电流进一步增大,实现多器件间的电流自动均衡。这一特性让 SC6D40065H-JSM 在并联使用时无需复杂的均流控制电路,简化了设计流程,同时大幅提升了并联电路的长期可靠性,这也是其对标 C3D40065H 时的一大亮点。

3. 100% 雪崩测试 + 宽温工作,恶劣环境稳得住

工业、新能源等领域的应用环境往往较为恶劣,高温、浪涌电压等因素对器件可靠性提出了严苛要求。SC6D40065H-JSM 经过100% 雪崩测试,能承受一定的反向浪涌能量,在电机启停、电网电压波动等突发工况下,有效避免器件因雪崩击穿损坏。

同时,其工作结温范围达到 - 55℃~175℃,存储温度范围同样为 - 55℃~175℃,无论是寒冷的户外环境(如北方冬季的光伏电站),还是高温的工业设备内部(如电机驱动柜),SC6D40065H-JSM 都能稳定工作,适配性远超普通器件。

此外,SC6D40065H-JSM 的结到壳热阻(Rth (j-c))典型值仅为 0.6℃/W,出色的散热特性能快速将器件工作时产生的热量传递至散热结构,进一步保障了高温环境下的稳定运行。
