SC3D30065H-JSM 碳化硅肖特基二极管

在新能源、数据中心、工业控制等领域飞速发展的今天，功率器件作为电力转换系统的 “心脏”，其性能直接决定了整个系统的效率、可靠性与成本。传统硅基器件受材料特性限制，在高频、高温、高电压场景下逐渐显现瓶颈，而碳化硅（SiC）器件凭借卓越的电气性能，成为突破这一限制的核心选择。

     作为专注于半导体领域的创新企业，杰盛微（JSMSEMI）深耕碳化硅技术研发，推出的SC3D30065H-JSM 碳化硅肖特基二极管，以零恢复电流、高阻断电压、宽温度适应等优势，为各类高要求电力转换场景提供高效解决方案，重新定义功率器件的性能标准。

一、六大核心特性，奠定性能优势

杰盛微 SC3D30065H-JSM 之所以能在众多功率器件中脱颖而出，源于其基于碳化硅材料打造的六大核心特性，从根本上解决传统器件的痛点：

1. 零正反向恢复电流，消除开关损耗

传统硅二极管在开关过程中会产生明显的正反向恢复电流，不仅导致能量浪费，还会引发电压尖峰与电磁干扰。而 SC3D30065H-JSM 凭借碳化硅肖特基结构，实现零正反向恢复电流，彻底消除开关损耗，让电力转换过程更高效、更稳定，尤其适配高频转换场景。

2. 高阻断电压 + 高浪涌电流，应对严苛工况

该器件的重复峰值反向电压（VRRM）与浪涌峰值反向电压（VRSM）均达到 650V，直流阻断电压（VR）同样为 650V，能稳定承受高电压环境的冲击；同时，非重复正向浪涌电流（IFSM）可达 210A（Tc=25℃，tp=8.3ms，半正弦波），面对突发大电流工况时不易损坏，大幅提升系统可靠性。

3. 高频工作能力，适配高速转换需求

在数据中心电源、新能源逆变器等场景中，高频化是提升功率密度的关键。SC3D30065H-JSM 支持高频工作，能在高开关频率下保持低损耗特性，帮助系统实现小型化、轻量化设计，减少设备占用空间与成本。

4. 正向电压正温度系数，支持便捷并联

多器件并联是提升系统功率的常用方式，但传统器件的负温度系数易导致电流不均，引发热失控。SC3D30065H-JSM 的正向电压（VF）具备正温度系数，温度升高时 VF 略有上升，可自动平衡并联器件的电流分配，无需复杂的均流电路，降低设计难度与成本。

5. 开关特性不受温度影响，宽温场景稳定运行

工业设备、户外新能源系统常面临较大的温度波动，传统器件的开关性能易受温度影响，导致系统效率下降。而 SC3D30065H-JSM 实现温度独立的开关特性，在 - 55℃~175℃的宽温度范围内，开关速度与损耗基本保持稳定，适配高温、低温等极端工况。

6. 高功率 dissipation，散热设计更灵活

器件的总功率损耗（Ptot）达到 234W，结合优化的封装设计，能高效传导热量；同时，结到壳热阻（RJC）低至 0.64℃/W，即使在高功率运行时，也能通过常规散热方案控制温度，降低系统散热成本。

二、五大应用场景，赋能产业升级

凭借卓越的性能，杰盛微 SC3D30065H-JSM 广泛适配各类高要求电力转换场景，成为推动产业高效升级的核心器件：

1. 服务器 / 电信电源：保障高效稳定供电

数据中心服务器、电信基站对电源的效率与可靠性要求极高。SC3D30065H-JSM 的零开关损耗特性，能将电源转换效率提升至新高度，减少能源消耗；宽温度适应能力则确保在设备密集的机房环境中稳定运行，避免因温度波动导致的供电故障。

2. 太阳能逆变器：提升光伏能源利用率

在光伏系统中，逆变器负责将太阳能电池产生的直流电转换为交流电，其效率直接影响能源利用率。该器件的高频工作能力与高阻断电压，能适配逆变器的高频拓扑设计，减少能量损耗；同时，高浪涌电流能力可应对光伏板受强光冲击时的电流波动，保障系统长期稳定运行。

3. AC/DC/DC/DC 转换器：优化电压转换效率

无论是工业设备中的 AC/DC 转换，还是新能源汽车、储能系统中的 DC/DC 转换，SC3D30065H-JSM 都能发挥优势。零恢复电流特性降低转换损耗，高频能力支持小型化设计，帮助转换器实现 “高效 + 紧凑” 的双重目标，适配各类设备的集成化需求。

4. 不间断电源（UPS）：确保断电无缝切换

UPS 作为关键设备的 “应急电源”，需要在断电瞬间快速切换供电，对器件的响应速度与可靠性要求严苛。SC3D30065H-JSM 的快速开关特性，能缩短切换时间，避免供电中断；宽温度范围与高浪涌电流能力，则确保在不同环境下均能可靠工作，守护设备安全。

三、关键参数：硬核性能，数据说话

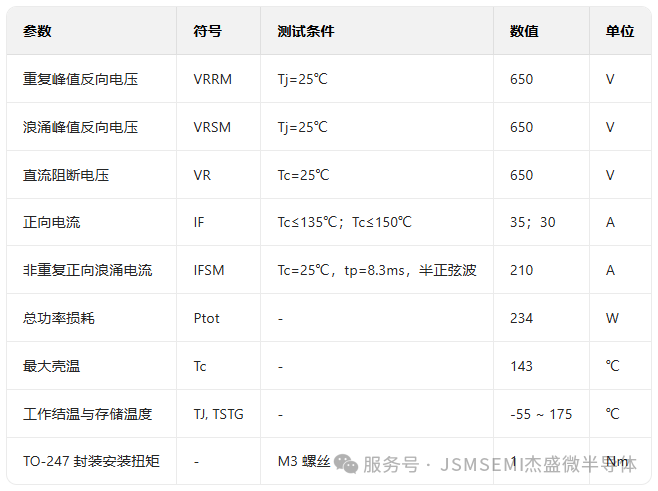

（1）最大额定值

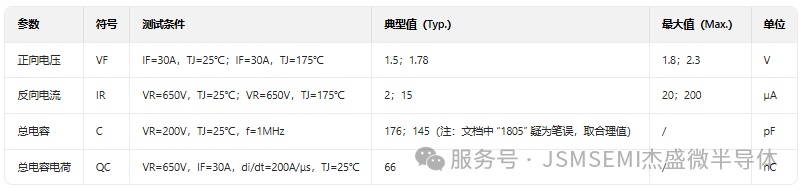

（2）电气特性

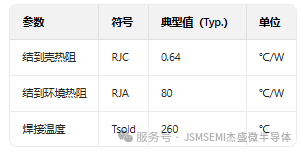

（3）热特性

四、细节把控：封装、参数与环保，全方位满足需求

除了核心性能，杰盛微在 SC3D30065H-JSM 的封装设计、参数优化与环保合规上同样精益求精，为客户提供便捷、可靠的使用体验：

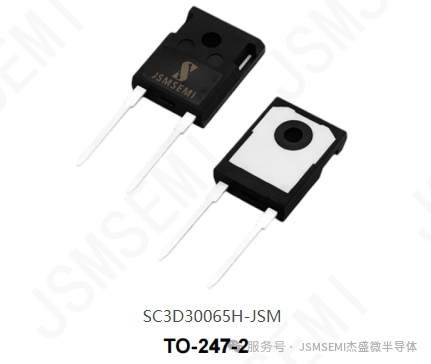

1. TO-247-2 封装：兼顾性能与安装便捷性

该器件采用功率器件常用的TO-247-2 封装，具备优异的散热性能与机械强度。封装尺寸经过精密设计，如引脚间距、外壳高度等参数（A=4.69-5.31mm，H=20.80-21.46mm 等），适配行业通用的安装标准，客户无需修改现有 PCB 设计即可直接替换，降低升级成本。同时，安装扭矩明确为 1Nm（M3 螺丝），确保安装过程标准化，避免因扭矩不当导致的接触不良或器件损坏。

2. 精准参数：满足不同场景设计需求

SC3D30065H-JSM 的关键参数经过反复优化，为客户提供清晰的设计依据：

• 正向电流（IF）：在 Tc≤135℃时可达 35A，Tc≤150℃时为 30A，适配不同功率等级的系统；

• 正向电压（VF）：IF=30A、TJ=25℃时，典型值仅 1.5V（最大值 1.8V），低导通损耗；

• 反向电流（IR）：VR=650V、TJ=25℃时，典型值仅 2μA，漏电流小，减少静态损耗。

3.环保合规:ROHS 认证，助力绿色生产

在全球环保要求日益严格的背景下，SC3D30065H-JSM 通过RoHS 认证，不含铅、汞等有害物质，符合绿色生产与使用标准。客户使用该器件，不仅能提升产品性能，还能满足各国环保法规要求，增强产品在全球市场的竞争力。
