SC3D10065A-JSM 碳化硅肖特基二极管

 在新能源、工业控制、电源转换等高端电子领域,碳化硅(SiC)器件凭借高效、耐高温、高频的核心优势,正逐步取代传统硅基器件,成为技术升级的核心驱动力。作为专注于碳化硅半导体研发与生产的企业,杰盛微半导体重磅推出SC3D10065A-JSM 碳化硅肖特基二极管,不仅完美兼容市场主流替代型号 C3D10060A,更在电压等级、电流承载、可靠性等关键指标上实现全面突破,为终端设备带来更高效率、更稳定运行的核心保障。


一、产品基础描述

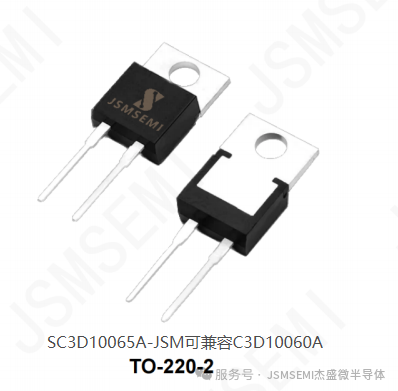

     杰盛微半导体的SC3D10065A-JSM是一款采用TO-220-2 封装的碳化硅肖特基二极管,具备零正反向恢复电流、650V 阻断电压、-55~175℃工作温度范围等核心特性,拥有高系统效率、无开关损耗、高温应用适配等优势,适用于电机驱动、太阳能、AC/DC 转换器等场景,关键参数包括最大连续正向电流 32A(25℃)、正向电压典型值 1.45V(10A/25℃)、热阻 1.6℃/W。

二、核心特性与优势

2.1 核心特性(Features)

  • 零正反向恢复电流(Zero Forward/Reverse Recovery Current)

  • 高阻断电压(High Blocking Voltage)

  • 高频工作能力(High Frequency Operation)

  • 正向电压正温度系数(Positive Temperature Coefficient on VF)

  • 开关特性不受温度影响(Temperature Independent Switching Behavior)

2.2 产品优势(Benefits)

  • 提升系统效率(Higher System Efficiency)

  • 器件并联无热失控风险(Parallel Device Convenience without thermal runaway)

  • 适配高温应用场景(Higher Temperature Application)

  • 无开关损耗(No Switching loss)

  • 支持硬开关,可靠性更高(Hard Switching & Higher Reliability)

  • 环保无污染(Environmental Protection)


三、关键参数详情

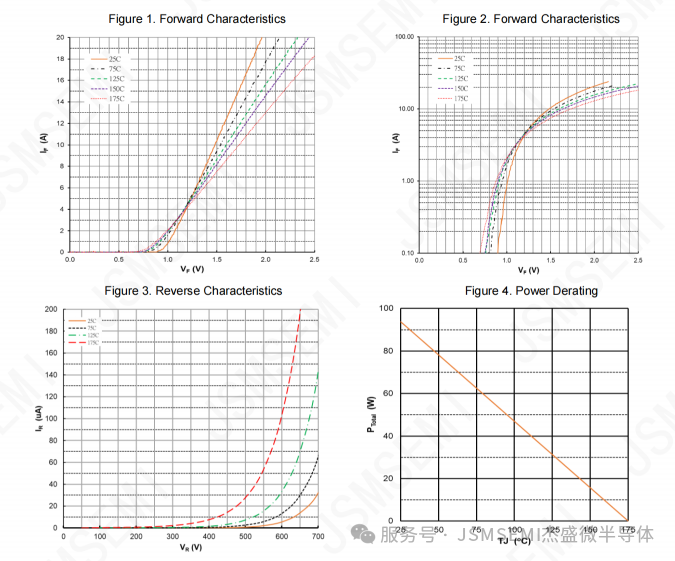

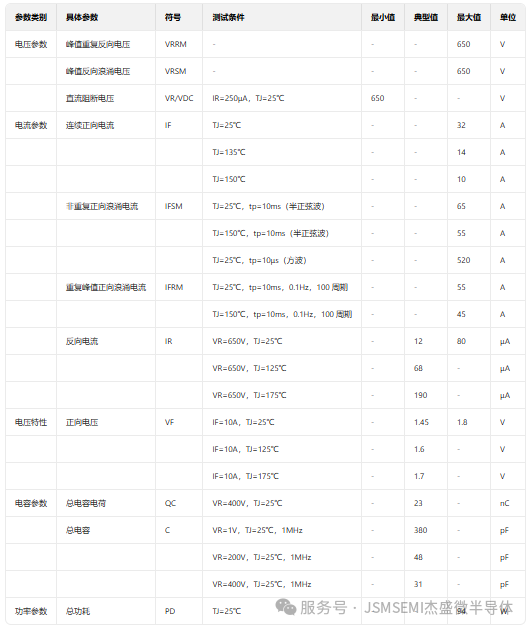

关键电气参数(Tc=25℃除非另有说明)


3. 热特性


四、为什么需要替代 C3D10060A?这款新品优势一目了然

在实际应用中,C3D10060A 作为经典的碳化硅肖特基二极管型号,已广泛应用于各类电源系统,但随着终端设备对电压冗余、电流容量、高温适应性的要求不断提升,其 600V 电压等级、有限的电流承载能力逐渐难以满足高端场景的严苛需求。杰盛微 SC3D10065A-JSM 基于多年碳化硅器件研发经验,针对性解决行业痛点,成为 C3D10060A 的理想替代方案。

与 C3D10060A 相比,SC3D10065A-JSM 的核心优势集中在三大维度:电压升级更安全,将阻断电压从 600V 提升至 650V,增加近 9% 的电压冗余,有效应对电路中的尖峰电压冲击,降低器件击穿风险,尤其适用于电网波动较大的工业场景和高压电源系统;电流承载更强劲,在 25℃壳温下,连续正向电流可达 32A,远超 C3D10060A 的额定电流,即使在 150℃的高温环境下,仍能保持 10A 的稳定输出,满足高功率设备的大电流需求;温度适配更广泛,工作结温范围覆盖 - 55℃至 175℃,无论是严寒地区的户外电源,还是高温密闭的工业控制柜,都能稳定运行,适配性远超同类产品。

更值得关注的是,SC3D10065A-JSM 采用与 C3D10060A 一致的 TO-220-2 封装,引脚定义完全兼容,无需修改 PCB 设计即可直接替换,帮助企业降低产品升级成本,缩短研发周期,实现 “无缝替代、性能跃升”。

五、核心特性拉满:重新定义碳化硅二极管的性能标杆

作为杰盛微的旗舰级碳化硅肖特基二极管,SC3D10065A-JSM 延续了碳化硅器件的天然优势,同时通过工艺优化和结构创新,实现了性能的全面升级,核心特性堪称行业标杆。

零恢复电流,开关损耗趋近于零是其最突出的亮点。传统硅基二极管存在明显的正向恢复和反向恢复电流,导致开关过程中产生大量损耗,影响系统效率。而 SC3D10065A-JSM 作为多数载流子器件,完全消除了恢复电荷,开关特性不受温度影响,即使在高频工况下也能保持极低的开关损耗,助力电源系统效率突破 98%,远高于行业平均水平。

正向电压正温度系数为器件并联提供了极大便利。在高功率应用中,多个二极管并联是提升电流容量的常用方案,但传统器件容易因温度不均导致电流集中,引发热失控。SC3D10065A-JSM 的正向电压随温度升高而略有上升,能够自动均衡各并联器件的电流分布,避免局部过热,显著提升系统的可靠性和使用寿命。

此外,该器件还具备高频率工作能力和优异的热稳定性。在 1MHz 的高频工况下,总电容仅为 31pF(400V 反向电压下),寄生参数极小,满足高频电源转换器的设计需求;结到壳热阻低至 1.6℃/W,散热效率优异,配合 94W 的最大功耗设计,确保器件在长时间高负荷运行下仍能保持温度稳定,不易出现热漂移。

六、多场景适配:从新能源到工业控制的全能型核心器件

凭借卓越的性能参数,SC3D10065A-JSM 的应用场景覆盖了新能源、工业控制、电源转换等多个核心领域,成为名副其实的 “全能型” 碳化硅器件。

在太阳能光伏系统中,该器件可用于逆变器的整流桥和续流二极管,零恢复电流特性有效降低开关损耗,提升逆变器效率,650V 的高阻断电压能够应对光伏组件串联后的高压冲击,适配 1000V/1500V 光伏系统的设计需求;在电机驱动领域,无论是工业伺服电机还是新能源汽车驱动电机,其高频工作能力和高温适应性都能满足电机控制器的严苛要求,助力电机实现更高精度、更高效率的运行;在AC/DC、DC/DC 转换器中,SC3D10065A-JSM 的低正向压降(25℃、10A 工况下典型值仅 1.45V)和高频特性,可显著提升转换器的功率密度和转换效率,适用于服务器电源、通信电源、充电桩等设备。

此外,该器件还可广泛应用于不间断电源(UPS) 、储能系统、轨道交通等领域,凭借其高可靠性和宽温度适配范围,为各类关键设备提供稳定的电力保障,尤其适合对效率、体积、可靠性有严格要求的高端电子设备。
