在工业电源、新能源逆变等领域，碳化硅（SiC）肖特基二极管凭借高频、低损耗、耐高温的优势，早已成为提升系统效率的 “核心利器”。而在选型过程中，不少工程师曾为 C3D30065D 的替代方案犯难 —— 既要匹配关键参数，又要保障可靠性与成本优势，还要适配现有设计流程。

今天，杰盛微半导体（JSMSEMI）带来重磅解决方案：SC3D30065D 碳化硅肖特基二极管，不仅完美对标 C3D30065D 的核心性能，更在浪涌电流、热稳定性、应用灵活性上实现突破，为您的产品升级提供 “即换即用” 的高性价比选择。

一、为什么选择 SC3D30065D？对标 C3D30065D，参数全面匹配

对于替代方案而言，“参数兼容性” 是首要考量。杰盛微 SC3D30065D 从电压、电流、封装到温度适应性，均与 C3D30065D 高度契合，无需修改 PCB 设计，直接替换即可稳定运行。

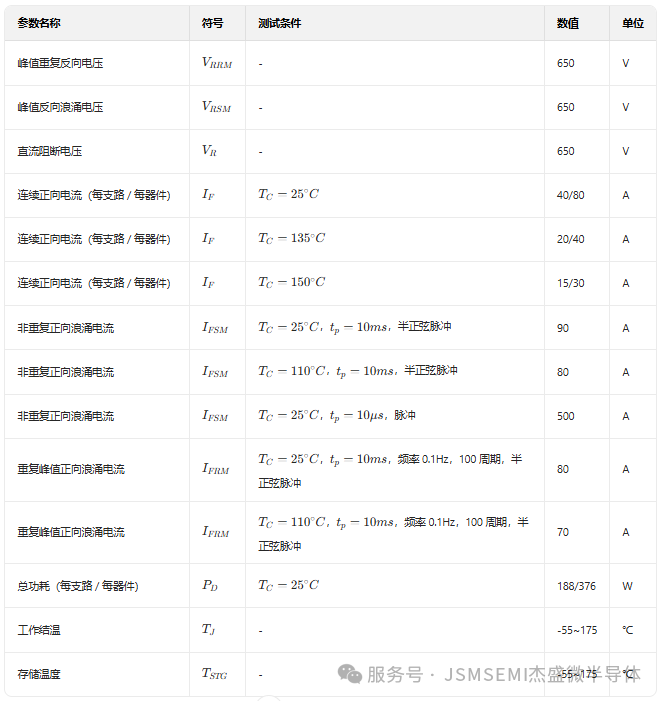

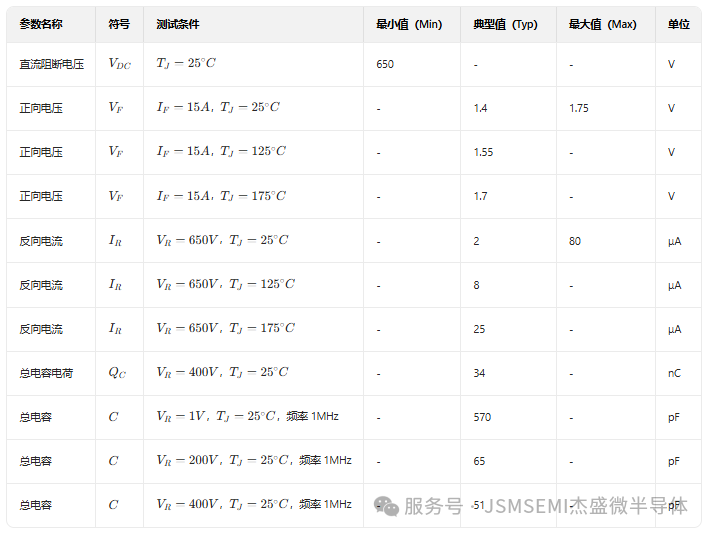

1. 核心电气参数：性能不打折，稳定有保障

电压等级一致：两者均具备 650V 的峰值重复反向电压（VRRM）、峰值反向浪涌电压（VRSM）与直流阻断电压（VR），可适配光伏逆变器、UPS 等高压应用场景，避免因电压不足导致的器件击穿风险。
电流能力相当：在 25℃壳温（TC）下，SC3D30065D 的连续正向电流（IF）达到 40A/80A（每支路 / 每器件），与 C3D30065D 的电流规格完全匹配，满足中大功率设备的电流需求；即使在高温环境（如 150℃），仍能保持 15A/30A 的稳定输出，保障设备在恶劣工况下的运行可靠性。

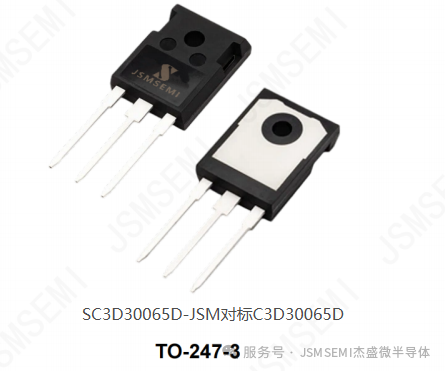

封装完全兼容：采用行业通用的 TO-247-3 封装，引脚定义（PIN10、PIN20 OCASE、PIN3O-）与 C3D30065D 一致，无需调整 PCB 布局，降低替换成本与设计周期。

2. 温度特性：宽温运行，适配复杂环境

工业设备常面临 - 40℃~150℃的宽温工况，SC3D30065D 的工作结温（TJ）范围覆盖 - 55℃~175℃，存储温度同样达到 - 55℃~175℃，不仅与 C3D30065D 的温度规格持平，更通过严苛的高低温循环测试，确保在极端温度下的性能稳定性 —— 无论是北方冬季的户外光伏电站，还是高温车间的伺服驱动器，都能稳定运行。

二、适配哪些场景？从新能源到工业控制，全领域覆盖

SC3D30065D 的高可靠性与灵活性，使其在 C3D30065D 的传统应用场景中表现出色，同时还能满足更复杂的工况需求。

1. 新能源发电：光伏 / 风力逆变器

在光伏逆变器中，SC3D30065D 的 650V 电压等级适配光伏阵列的高压输出，零开关损耗特性可提升逆变器转换效率（尤其在高频 PWM 控制下），宽温能力则适配户外 - 30℃~60℃的极端温度变化，减少因温度导致的功率衰减。

2. 工业控制：伺服驱动器、AC/DC/DC/DC 转换器

伺服驱动器对响应速度与稳定性要求极高，SC3D30065D 的高频运行能力（支持 MHz 级开关频率）可提升电机控制精度，降低驱动器温升；而在 AC/DC、DC/DC 转换器中，其低损耗特性能显著减少散热模块体积，助力设备向 “小型化、轻量化” 升级。

3. 应急电源：不间断电源（UPS）

UPS 在市电中断、电池供电切换时，需承受较大的电流冲击，SC3D30065D 的高浪涌电流能力（90A@10ms）可保障切换过程的稳定，零开关损耗则能减少电池能量消耗，延长备用供电时间。
