SC3D15065A-JSM 碳化硅肖特基二极管

在新能源革命与工业智能化浪潮的推动下，电力电子器件正迎来 “硅基” 向 “碳化硅（SiC）基” 的历史性跨越。作为碳化硅领域的创新先锋，杰盛微半导体重磅推出SC3D15065A 碳化硅肖特基二极管，凭借零恢复损耗、高耐温、高可靠性等核心优势，完美对标经典型号 C3D12065A，为开关电源、光伏逆变、电机驱动等领域带来性能跃迁，重新定义中高压碳化硅器件的品质标杆。

一、产品基础描述

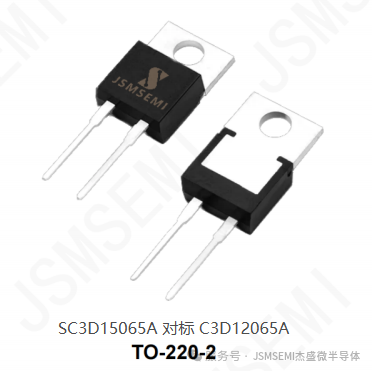

     JSMSEMI 杰盛微半导体的 SC3D15065A-JSM 是一款采用 TO-220-2 封装 的碳化硅肖特基二极管，核心优势为 零反向恢复电流、零正向恢复电压 等，最高耐压 650V、最大正向电流 15A（Tc≤149℃）、工作结温达 175℃，适用于开关模式电源、功率因数校正等场景，相关信息需以交付规格书为准。

二、核心特性与优势

核心特性

• 零反向恢复电流（Zero Reverse Recovery Current）

• 零正向恢复电压（Zero Forward Recovery Voltage）

• 正向电压（VF）具有正温度系数

• 开关特性不受温度影响（Temperature-independent Switching）

• 最高工作结温 175℃

核心优势

• 可用单极型器件替代双极型器件（Replace Bipolar with Unipolar Device）

• 减小散热片尺寸（Reduction of Heat Sink Size）

• 器件并联无热失控风险（Parallel Devices Without Thermal Runaway）

• 几乎无开关损耗（Essentially No Switching Losses）

三、关键电气与热学参数（TC=25℃ 除非另有说明）

（1）最大额定值

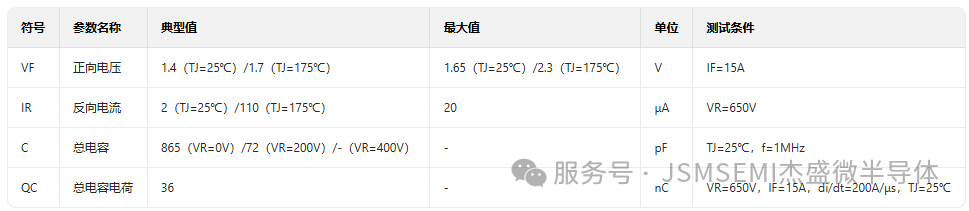

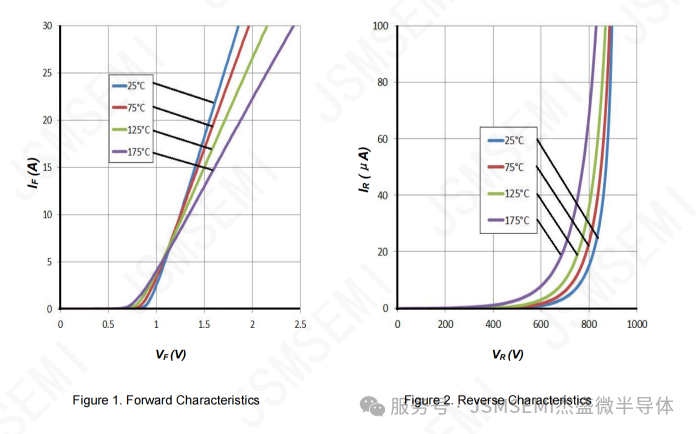

（2）电特性（部分核心参数）

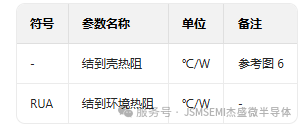

（3）热学特性

四、产品核心：为什么选择 SC3D15065A

杰盛微 SC3D15065A 是一款专为高要求电力电子应用打造的碳化硅肖特基二极管，采用标准化 TO-220-2 封装，兼具性能突破与工程适配性，从设计源头解决传统器件损耗高、稳定性差、适配性局限等痛点。

1. 五大核心特性，解锁性能上限

• 零反向恢复电流：彻底消除开关过程中的恢复损耗，开关速度远超传统硅基二极管，大幅提升系统效率；

• 零正向恢复电压：导通瞬间无电压尖峰，降低电路应力，延长器件与系统使用寿命；

• 正向电压正温度系数：多器件并联时电流自动均衡，从根本上杜绝热失控风险，适配大功率场景；

• 温度无关开关特性：-40℃~175℃宽温范围内开关性能保持一致，无惧极端工况挑战；

• 175℃高温工作结温：远超硅基器件极限，满足工业级、汽车级高可靠性要求。

2. 对标 C3D12065A，性能全面升级

作为 C3D12065A 的强力对标产品，SC3D15065A 在关键参数上实现精准匹配与超越：

• 电压等级持平：重复峰值反向电压、浪涌峰值反向电压及直流阻断电压均达 650V，适配中高压应用场景；

• 电流承载更强：壳温≤135℃时正向电流达 18A，壳温≤149℃时仍保持 15A 稳定输出，功率余量更充足；

• 损耗控制更优：零恢复损耗特性 + 低正向压降（25℃/15A 时典型值 1.4V），系统能效比显著提升；

• 高温稳定性更佳：175℃结温下反向电流仅 110μA，远优于行业平均水平，高温工况下可靠性拉满。

五、应用场景：全领域覆盖，赋能产业升级

凭借优异的综合性能，SC3D15065A 可无缝适配多个高价值应用场景，成为电力电子系统的 “核心动力单元”，对标 C3D12065A 实现更广泛的场景覆盖与性能提升。

1. 开关模式电源（SMPS）

零开关损耗特性大幅提升电源转换效率，配合宽温度适应范围，助力打造高功率密度、低发热的电源产品，适用于服务器电源、工业电源等领域。

2. 功率因数校正（PFC）

快速开关响应与低正向压降的组合，有效降低 PFC 电路损耗，提升功率因数，满足新能源设备、家电等产品的能效标准要求。

3. 新能源发电领域

在光伏逆变器、风电站中，650V 高耐压与 175℃高温耐受能力，可应对户外极端环境与频繁开关工况，提升发电系统的可靠性与发电效率。

4. 电机驱动系统

稳定的电流承载能力与零恢复损耗特性，降低电机驱动电路的开关应力与能耗，提升电机控制精度，适用于工业电机、新能源汽车驱动等场景。
