XC6202系列 低压差线性稳压器（LDO）

在电子设备设计中，“供电稳定” 是绕不开的核心需求 —— 小到蓝牙耳机的续航焦虑，大到通信设备的持续运行，甚至音视频设备的画质 / 音质稳定性，都与供电模块的性能直接挂钩。而低压差线性稳压器（LDO）作为 “供电管家”，其功耗、耐压性、输出精度往往决定了设备的最终体验。

今天，我们要为大家重磅介绍杰盛微半导体（JSMSEMI）的明星产品 ——XC6202 系列低压差线性稳压器。这款基于 CMOS 技术研发的 LDO，凭借 “低静态电流、高耐压、宽温度适应” 三大核心优势，已成为电池供电、通信、音视频等领域的优选方案，接下来就带大家全面拆解它的 “硬核实力”。

XC6202 系列是杰盛微半导体（JSMSEMI）采用CMOS 技术研发的低压差线性稳压器（LDO） ，具备20V 耐压、低静态电流（典型 1.5μA，最大 3.0μA） 、高输出电流（150mA） 、输出电压精度 ±2% 及低温度系数（±100ppm/℃） 等核心优势，支持SOT-23/SOT-89 两种封装；内部集成电压基准、误差放大器、过流保护等电路，兼容低 ESR 陶瓷输出电容，广泛应用于电池供电设备、音视频设备及通信设备，工作温度范围为 **-40~+85℃** ，可提供 3.0V、3.3V、5.0V 三种固定输出电压型号，满足不同场景供电需求。# 低压差线性稳压器（LDO） #杰盛微 #芯片 #工程师选型指南#MOSFET

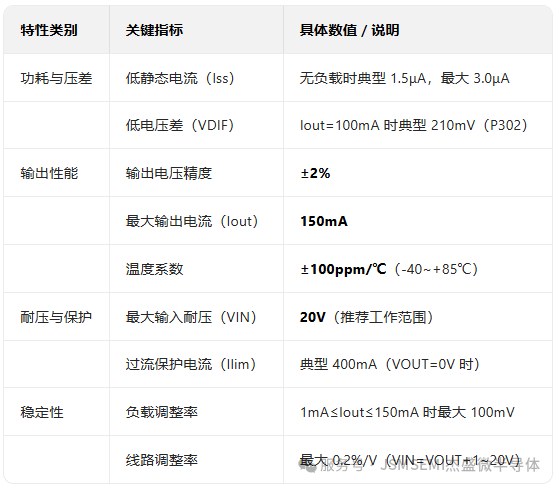

二、核心特性

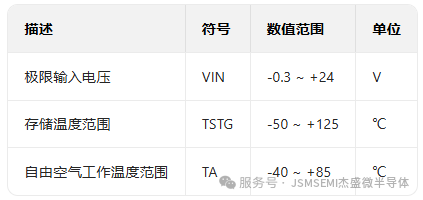

绝对最大额定值

注：超出此范围可能导致器件永久损坏，且不保证功能正常。

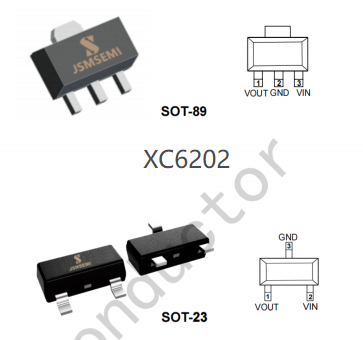

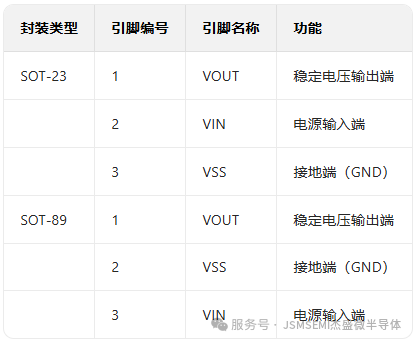

三、引脚配置（分封装说明）

五、为什么说 XC6202 是 “供电全能手”？先看核心特性

作为一款专为高要求场景设计的 LDO，XC6202 系列从根源上解决了传统稳压器 “功耗高、压差大、稳定性差” 的痛点，其核心参数每一项都精准击中工程师的需求：

1. 20V 高耐压：适配多场景供电需求

不同于普通 LDO 仅支持 12V 以下输入，XC6202 系列的最大耐受电压可达 20V（推荐工作电压范围内），即使在输入电压波动较大的工业设备或车载辅助场景中，也能稳定工作，避免因电压骤升导致器件损坏。这一特性让它既能适配 3.7V 锂电池，也能兼容 12V 工业电源，大大拓宽了应用边界。

2. 低静态电流：为电池设备 “续命”

对于蓝牙耳机、智能手表、便携式传感器等电池供电设备，“续航” 是用户最关心的指标之一，而 LDO 的静态电流（无负载时自身消耗的电流）直接影响待机时间。XC6202 系列的静态电流仅为典型 1.5μA、最大 3.0μA，远低于行业平均水平（多数 LDO 静态电流在 10μA 以上）。

举个直观的例子：若某智能手表采用 500mAh 锂电池供电，仅考虑 LDO 静态功耗时，XC6202 能让设备待机时间延长近 3 倍 —— 这意味着用户不用再频繁充电，设备体验直接升级。

3. 高输出精度 + 低温度系数：拒绝 “电压漂移”

无论是通信模块的信号传输，还是音视频设备的信号处理，都需要稳定的电压输出。XC6202 系列做到了 **±2% 的输出电压精度 **，确保输出电压始终在目标范围内（如 3.0V 输出的实际范围为 2.94~3.06V），避免因电压偏差导致设备功能异常。

更值得一提的是，它的温度系数仅为 ±100ppm/℃（工作温度范围 - 40~+85℃）。简单来说，即使在寒冷的户外（-40℃）或高温的工业环境（+85℃），输出电压的变化也极小 —— 以 3.0V 输出为例，温度每变化 1℃，电压波动仅 0.3mV，完全满足严苛环境下的稳定供电需求。

4. 150mA 高输出电流：驱动更多外设

XC6202 系列的最大输出电流可达 150mA，不仅能为单芯片供电，还能同时驱动小型外设（如 LED 指示灯、低功耗传感器、小型电机），无需额外增加功率模块，简化了电路设计，也降低了整体成本。

六、两种封装 + 三种输出电压：按需选型更灵活

为了适配不同设备的空间需求和电压场景，XC6202 系列提供了 “封装 + 电压” 的组合选择，工程师可根据实际设计快速匹配：

1. 两种封装：小体积与高散热兼顾

SOT-23 封装：超小体积设计（尺寸约 2.72~3.12mm×2.60~3.00mm），适合智能手机、蓝牙耳机等空间紧凑的消费电子，最大功耗为 200mW，满足轻负载场景；

SOT-89 封装：功耗承载能力更强（最大功耗 500mW），适合工业控制器、通信模块等长期满负载运行的设备，散热性能更优，避免器件过热损坏。

两种封装的引脚功能清晰统一：VIN（电源输入）、VOUT（电压输出）、VSS（接地），无需重新学习引脚定义，降低设计门槛。

2. 三种输出电压：覆盖主流需求

XC6202 系列提供 3 种固定输出电压型号，精准匹配不同芯片的供电需求：

• XC6202P302：输出 3.0V，适用于多数低功耗 MCU、传感器；

• XC6202P332：输出 3.3V，适配主流通信模块（如蓝牙、Wi-Fi 模块）；

• XC6202P502：输出 5.0V，可用于小型电机、LED 驱动等场景。

以 XC6202P332 为例，其输出电压范围为 3.234~3.3V，电压差（VDIF）仅典型 195mV（Iout=100mA 时），即使输入电压仅比输出电压高 0.2V，也能稳定工作，大大提升了电源利用效率。

七、这些场景，XC6202 都能 “hold 住”

凭借上述优势，XC6202 系列已广泛应用于三大核心领域：

1. 电池供电设备

如智能手表、蓝牙耳机、便携式血糖仪等，低静态电流延长续航，高输出精度保障设备稳定运行，避免因电压波动导致数据误差或功能中断。

2. 通信设备

如路由器、机顶盒、物联网网关等，20V 高耐压适配电网波动，低温度系数确保设备在不同环境下的通信质量，避免因电压漂移导致信号丢包。

3. 音视频设备

如摄像头、音响、投影仪等，150mA 高输出电流可驱动音视频处理芯片，±2% 的输出精度保障画质清晰、音质无杂音，提升用户体验。
