【答疑解惑】vitis 2021.1 zynq flash固化bug解决方法

最新推荐文章于 2025-05-19 22:16:19 发布
转载 最新推荐文章于 2025-05-19 22:16:19 发布 · 3k 阅读 · 10 ·
CC 4.0 BY-SA版权
原文链接：https://mp.weixin.qq.com/s?__biz=MzU1MDE0MjcxMQ==&mid=2247492831&idx=1&sn=32a86a639614f3161fe4f8731cc3bd20&chksm=fba7b347ccd03a51a8c96160ec74f827c4b89beb8424858e53d032bce33dea254300a09b9193&scene=126&&sessionid=0
文章标签：

#python #java #linux #mysql #ubuntu

在使用Vitis 2021.1版本时遇到固件固化失败的问题，错误出现在使用flash固化过程中。解决方法是找到对应FlashType的BIN文件，并将其替换为旧版本的BIN文件。具体步骤包括：确认所需FlashType文件、定位到vitis安装路径下的BIN文件位置，然后替换为旧版BIN文件。

在使用vitis 2021.1 版本的过程中发现，在使用flash固化时会出现错误，导致固化失败。

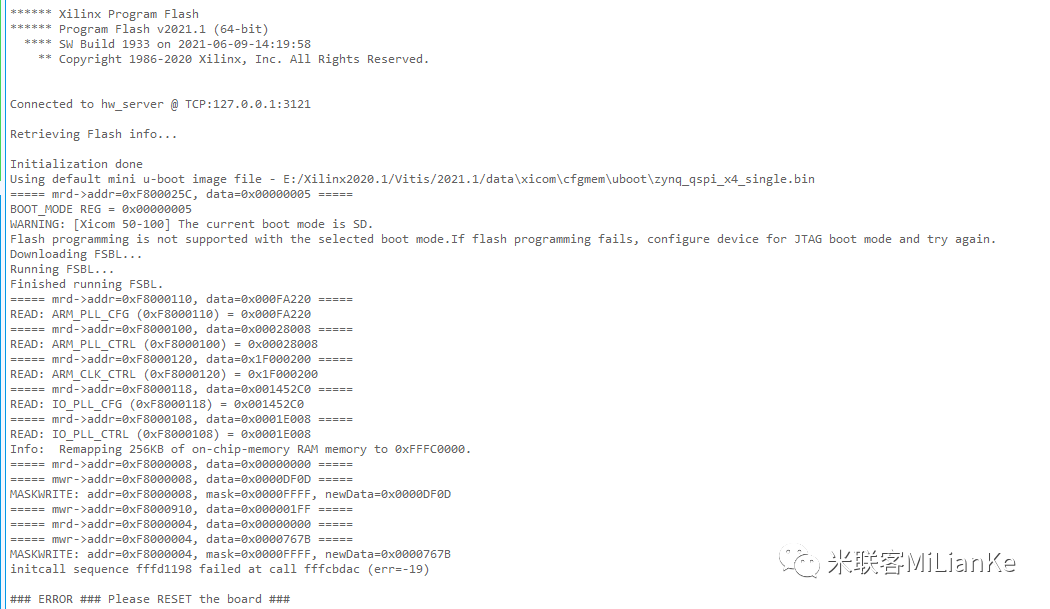

具体情况如下图。



解决方法是将你所需要用的Flash Type的BIN文件替换到旧版即可。

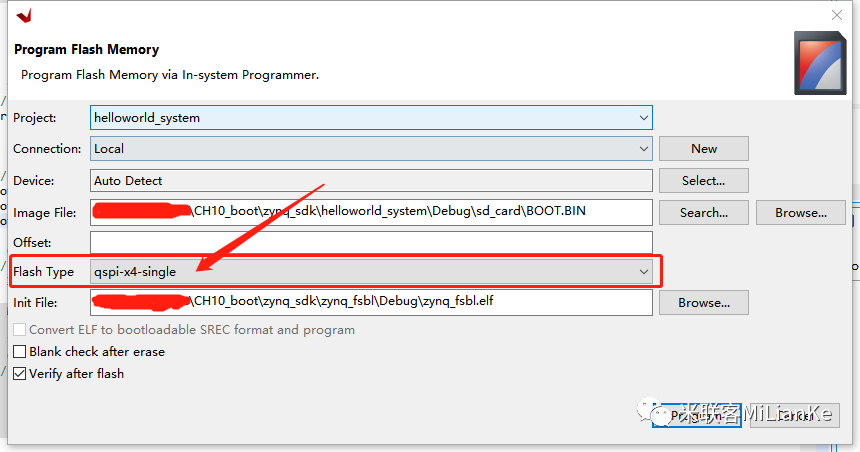

Step 1.确认所需的Flash Type文件。

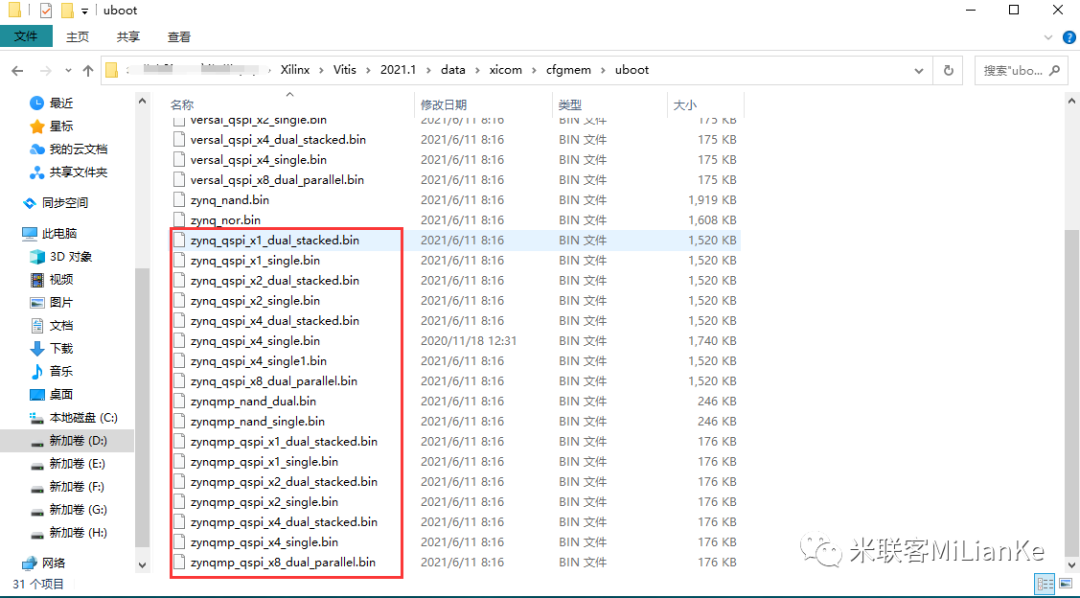

Step 2.通过vitis 2021.1版本的安装路径，找到使用的Flash Type的BIN文件。路径：...\Xilinx\Vitis\2021.1\data\xicom\cfgmem\uboot

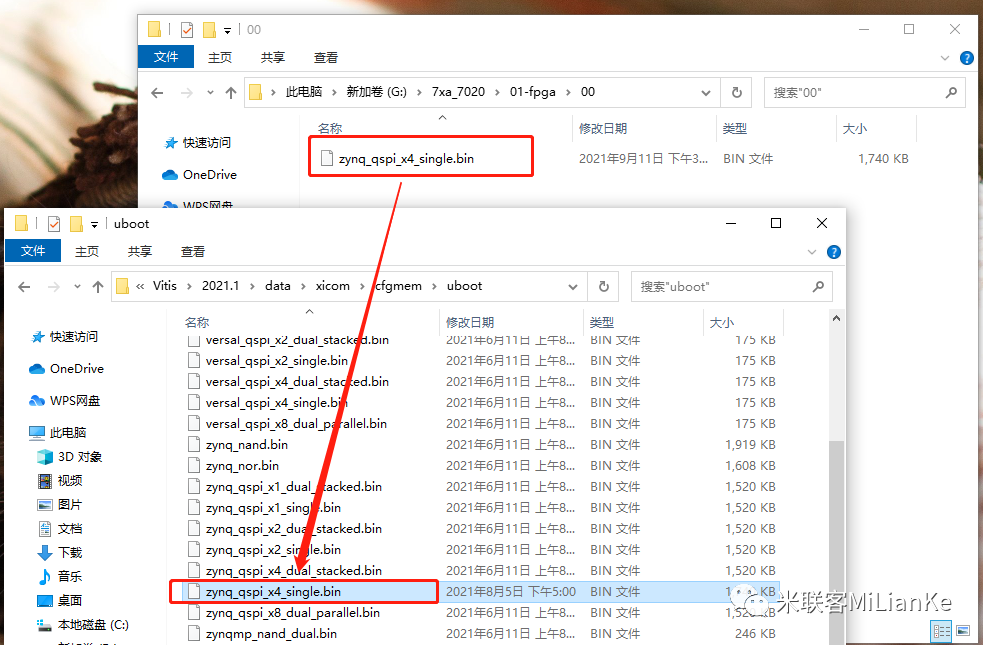

Step 3.找一个之前版本的BIN文件替换即可

Step 2.通过vitis 2021.1版本的安装路径，找到使用的Flash Type的BIN文件。路径：...\Xilinx\Vitis\2021.1\data\xicom\cfgmem\uboot

Step 3.找一个之前版本的BIN文件替换即可
