Day 54 Inception 网络

@浙大疏锦行

今日任务：

1. 传统计算机视觉发展史
2. inception 模块和网络
3. 特征融合方法阶段性总结：逐元素相加或相册、concat通道数相加等
4. 感受野和卷积核变体：深入理解不同模块和类的设计初衷

作业：对 inception 网络在cifar10 上观察精度；引入残差机制和cbam模块分别进行消融

Inception 网络架构

Inception 网络（GoogleNet），是Google 团队在2014年提出的经典卷积神经网络架构。

它的核心设计理念是 “并行的多尺度融合”，通过在同一层网络中使用多个不同大小的卷积核（如 1x1、3x3、5x5）以及池化操作，从不同尺度提取图像特征，然后将这些特征进行融合，从而在不增加过多计算量的情况下，获得更丰富的特征表达。

Inception 模块

Inception 模块是 Inception 网络的基本组成单元。

一个典型的 Inception 模块包括4个并行分支：

• 1x1卷积分支：实现快速降维，减少计算量；并提取局部特征
• 3x3卷积分支：先1x1降维，后3x3提取中等尺度的特征
• 5x5卷积分支：先1x1降维，后5x5 提取大尺度的全局特征
• 池化分支：增强特征的平移不变性

在定义 Inception 模块时，整体结构与上面四个部分相同。注意，在前向传播时，并行计算完成不同尺度的特征提取后，要使用 concat 在通道维度拼接不同分支的特征输出。

实际上，inception模块中不同的卷积核和步长最后输出同样尺寸的特征图，这是经过精心设计的，才能在空间上对齐，才能在维度上正确拼接（concat）。

import torch
import torch.nn as nn

class Inception(nn.Module):
    def __init__(self, in_channels):
        """
        Inception模块初始化，实现多尺度特征并行提取与融合
        参数:
            in_channels: 输入特征图的通道数
        """
        super(Inception, self).__init__()

        # 1x1卷积分支：快速降维并提取通道间特征关系
        # 减少后续卷积的计算量，同时保留局部特征信息
        self.branch1x1 = nn.Sequential(
            nn.Conv2d(in_channels, 64, kernel_size=1),  # 降维至64通道
            nn.ReLU()  # 引入非线性激活
        )

        # 3x3卷积分支：通过1x1卷积降维后使用3x3卷积捕捉中等尺度特征
        # 先降维减少计算量，再进行空间特征提取
        self.branch3x3 = nn.Sequential(
            nn.Conv2d(in_channels, 96, kernel_size=1),  # 先降维至96通道
            nn.ReLU(),
            nn.Conv2d(96, 128, kernel_size=3, padding=1),  # 3x3卷积，保持空间尺寸不变
            nn.ReLU()
        )

        # 5x5卷积分支：通过1x1卷积降维后使用5x5卷积捕捉大尺度特征
        # 较大的感受野用于提取更全局的结构信息
        self.branch5x5 = nn.Sequential(
            nn.Conv2d(in_channels, 16, kernel_size=1),  # 大幅降维至16通道
            nn.ReLU(),
            nn.Conv2d(16, 32, kernel_size=5, padding=2),  # 5x5卷积，保持空间尺寸不变
            nn.ReLU()
        )

        # 池化分支：通过池化操作保留全局信息并降维
        # 增强特征的平移不变性
        self.branch_pool = nn.Sequential(
            nn.MaxPool2d(kernel_size=3, stride=1, padding=1),  # 3x3最大池化，保持尺寸
            nn.Conv2d(in_channels, 32, kernel_size=1),  # 降维至32通道
            nn.ReLU()
        )

    def forward(self, x):
        """
        前向传播函数，并行计算四个分支并在通道维度拼接
        参数:
            x: 输入特征图，形状为[batch_size, in_channels, height, width]
        返回:
            拼接后的特征图，形状为[batch_size, 256, height, width]
        """
        # 注意，这里是并行计算四个分支
        branch1x1 = self.branch1x1(x)  # 输出形状: [batch_size, 64, height, width]
        branch3x3 = self.branch3x3(x)  # 输出形状: [batch_size, 128, height, width]
        branch5x5 = self.branch5x5(x)  # 输出形状: [batch_size, 32, height, width]
        branch_pool = self.branch_pool(x)  # 输出形状: [batch_size, 32, height, width]

        # 在通道维度(dim=1)拼接四个分支的输出
        # 总通道数: 64 + 128 + 32 + 32 = 256
        outputs = [branch1x1, branch3x3, branch5x5, branch_pool]
        return torch.cat(outputs, dim=1)

验证输出维度：

model = Inception(in_channels=64)
input = torch.randn(32, 64, 28, 28)
output = model(input)
print(f"输入形状: {input.shape}") # torch.Size([32, 64, 28, 28])
print(f"输出形状: {output.shape}") # torch.Size([32, 256, 28, 28])

InceptionNet 网络

一个简化版的InceptionNet:

• 初始卷积层：大步长卷积快速下采样，提取低级特征
• 两个 inception 模块：每个Inception模块同时捕捉不同尺度的特征，实现中高级特征提取
• 分类 ：全局平均池化和全连接层

实际的GoogLeNet中会使用更多的Inception模块和辅助分类器。

class InceptionNet(nn.Module):
    def __init__(self, num_classes=10):
        super(InceptionNet, self).__init__()
        # 初始卷积层：快速下采样，提取低级特征（边缘、纹理）
        self.conv1 = nn.Sequential(
            nn.Conv2d(3, 64, kernel_size=7, stride=2, padding=3),
            nn.ReLU(),
            nn.MaxPool2d(kernel_size=3, stride=2, padding=1)
        ) # [batch, 3, H, W] -> [batch, 64, H/4, W/4]
        # Inception 模块堆叠
        self.inception1 = Inception(64) # 64 -> 256，中级多尺度特征
        self.inception2 = Inception(256) # 256 -> 256，高级多尺度特征
        # 分类
        self.avgpool = nn.AdaptiveAvgPool2d((1, 1)) # 全局平均池化
        self.fc = nn.Linear(256, num_classes) # 全连接

    def forward(self, x):
        x = self.conv1(x)
        x = self.inception1(x)
        x = self.inception2(x)

        x = self.avgpool(x)
        x = torch.flatten(x, 1)
        x = self.fc(x)
        return x

# 创建网络实例
model = InceptionNet()
# 创建一个随机输入张量，模拟图像数据，这里假设输入图像是3通道，尺寸为224x224
input_tensor = torch.randn(1, 3, 224, 224)
# 前向传播
output = model(input_tensor)
print(output.shape)

特征融合方法

常见方法

（1）拼接（Concatenation）

fused = torch.cat([feature1, feature2, feature3], dim=1)

将特征沿通道维度融合，输出通道数等于所有输入通道之和，可用于Inception模块

（2）逐元素相加（Element-wise Addition）

fused = feature1 + feature2 + feature3

要求所有输入特征图尺寸完全相同，输出通道与输入相同，常用于残差连接

（3）逐元素相乘（Element-wise Multiplication）

fused = feature1 * feature2  # 哈达玛积

强调共同激活的区域，可用于注意力机制、门控机制

（4）加权融合（Weighted Fusion）

# 学习每个特征的权重
weight1 = torch.sigmoid(self.weights1(pooled_feat1))
weight2 = torch.sigmoid(self.weights2(pooled_feat2))
fused = weight1 * feature1 + weight2 * feature2

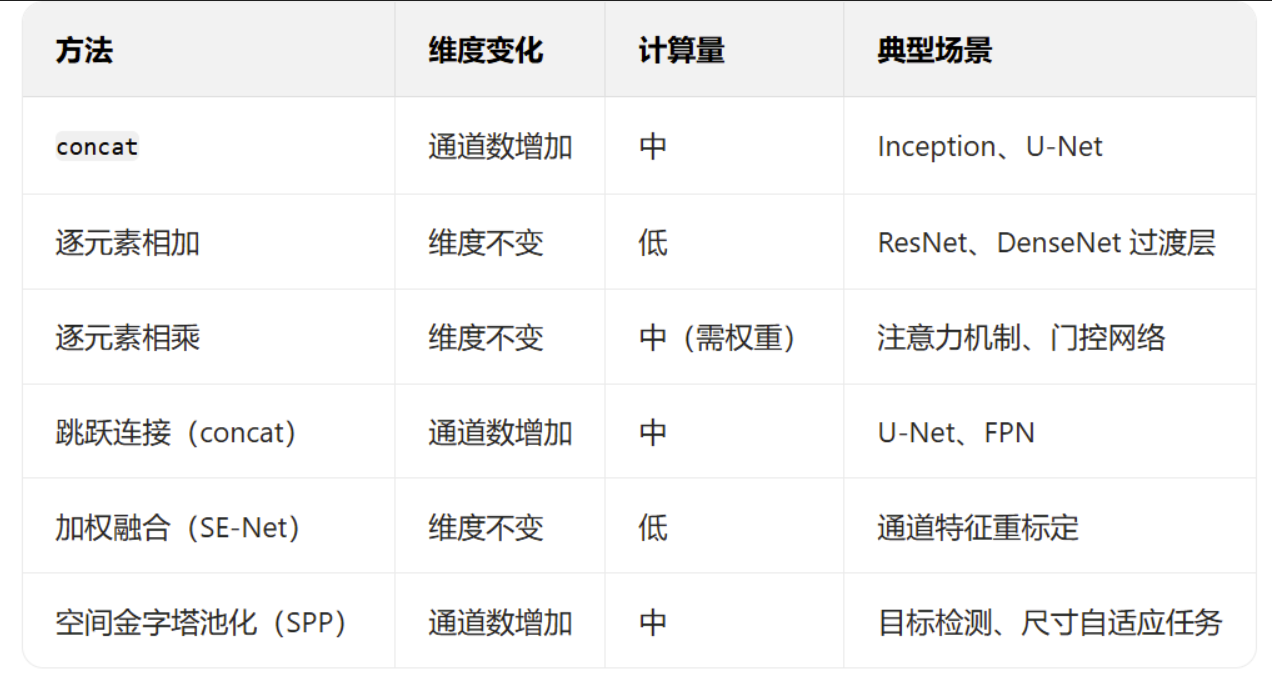

小结

此外还有其它特征融合方法：

卷积核的变体

感受野

感受野：在卷积神经网络（CNN）中，神经元在原始输入图像上所对应的区域大小。通俗来说，卷积层中的每个输出特征图上的一个像素点，其信息来源于输入图像中的某个特定区域，这个区域的大小就是该像素点的感受野（视野）。

感受野的计算公式：

RFₗ = RFₗ₋₁ + (kₗ - 1) × ∏ sᵢ

• RFₗ：第l层的感受野
• RFₗ₋₁：前一层的感受野
• kₗ：第l层的卷积核大小
• sᵢ：前面所有层的步长乘积

套入公式，RF = 3 + (3 - 1) * 1 = 5

假设我们有一个 3×3 的卷积核，对一张 5×5 的图像进行步长为 1 的卷积操作： 输出特征图的每个像素点，都由输入图像中 3×3 的区域计算得到，因此该层的感受野为 3×3。 如果再叠加一层 3×3 卷积（步长 1），第二层的每个像素点会融合第一层 3×3 区域的信息，而第一层的每个区域又对应原始图像的 3×3 区域，因此第二层的感受野扩展为 5×5（即 3+3-1=5）

对上面例子的理解：

原始输入图像: 5×5
卷积核: 3×3, stride=1
输入图像坐标:
(1,1)(1,2)(1,3)(1,4)(1,5)
(2,1)(2,2)(2,3)(2,4)(2,5)
(3,1)(3,2)(3,3)(3,4)(3,5)
(4,1)(4,2)(4,3)(4,4)(4,5)
(5,1)(5,2)(5,3)(5,4)(5,5)

第一层输出特征图位置(1,1) = 由输入图像的(1,1)到(3,3)区域计算得到
感受野: 3×3

（1）第一层卷积中，比如输出特征图位置(1,1) = 由输入图像的(1,1)到(3,3)区域计算得到，因此感受野为 3×3 。

（2）第二层卷积中，每个神经元要看第一层的3×3区域，而第一层的每个神经元又对应原始图像的3×3区域（第二层某个位置 -> 第一层 -> 原始图像）。通过下面的说明，可以看到第二层(1,1)位置实际上看到了整个原始图像，因此感受野为 5×5 。

第二层位置(1,1) ← 需要第一层的哪些位置？
第一层需要: 位置(1,1)到(3,3) ← 这些位置各对应原始图像的哪些区域？

第一层位置(1,1) ← 对应原始图像(1,1)到(3,3)
第一层位置(1,2) ← 对应原始图像(1,2)到(3,4)
第一层位置(1,3) ← 对应原始图像(1,3)到(3,5)
第一层位置(2,1) ← 对应原始图像(2,1)到(4,3)
第一层位置(2,2) ← 对应原始图像(2,2)到(4,4)
第一层位置(2,3) ← 对应原始图像(2,3)到(4,5)
第一层位置(3,1) ← 对应原始图像(3,1)到(5,3)
第一层位置(3,2) ← 对应原始图像(3,2)到(5,4)
第一层位置(3,3) ← 对应原始图像(3,3)到(5,5)

因此，可以发现，感受野的核心思想就是"视野的累积效应" ——每一层都在前一层的基础上看到更大的区域。

此外，卷积核尺寸小具有优势：减少参数、简化计算；引入更多非线性操作，提升拟合效果。故而在深度学习通过堆叠层数来逐步增大感受野，也能实现从局部到全局理解图像。比如VGG 网络就用多层 3×3 卷积核替代大卷积核，平衡模型性能与复杂度

卷积的变体

除了标准卷积，还有空洞卷积、幻影卷积等变体。这里主要说明空洞卷积。

空洞（膨胀）卷积：在卷积核元素间插入空洞（间隔），用空洞率（dilation rate,d）控制间隔。

与标准卷积的比较：

（1）标准（d=1）：卷积核元素紧密排列，直接覆盖输入特征图相邻区域

卷积核采样点：
● ● ●
● ● ●
● ● ●
感受野: 3×3区域

（2）空洞（d>1)：卷积核元素间插入d-1个空洞，等效扩大卷积核的“感受野范围”，但不增加参数数量。无需增大卷积核尺寸或叠加多层卷积，仅通过调整 d，就能指数级提升感受野。

卷积核采样点：
● · ● · ●
· · · · ·
● · ● · ●
· · · · ·
● · ● · ●
实际覆盖: 5×5区域
感受野: 5×5 (但参数仍是3×3=9个)

注意：当空洞率太大时，卷积核只能看到稀疏的像素点，可能丢失局部连续性信息。

空洞卷积的有效感受野：感受野 = (k - 1) × d + 1，其中k为原始卷积核大小，d为空洞率。

核心价值，适合精细定位 + 上下文信息的任务：

• 用少量参数获得大感受野
• 保持特征图分辨率，不丢失空间信息：池化或下采样会丢失
• 多尺度特征提取

空洞卷积训练

整个流程与标准卷积相同，不同的是增加了 dilation 这个参数：

self.conv2 = nn.Conv2d(16, 32, kernel_size=3, padding=2, dilation=2)

这里局部替换成空洞卷积，在不显著增加计算量的情况下，增强模型对长距离特征的捕捉能力，尤其适合想在小数据集（CIFAR-10）里尝试扩大感受野的场景。可以尝试在不同层设置不同dilation（比如dilation=[1,2,1] ），让模型从多个感受野维度提取特征。

import torch
import torch.nn as nn
import torchvision
import torchvision.transforms as transforms
from torch.utils.data import DataLoader

# 数据预处理
transform = transforms.Compose([
    transforms.ToTensor(),  # 转为张量
    transforms.Normalize((0.5, 0.5, 0.5), (0.5, 0.5, 0.5))  # 归一化
])

# 加载CIFAR-10数据集
trainset = torchvision.datasets.CIFAR10(root='./data', train=True,
                                        download=True, transform=transform)
trainloader = DataLoader(trainset, batch_size=128, shuffle=True)

testset = torchvision.datasets.CIFAR10(root='./data', train=False,
                                       download=True, transform=transform)
testloader = DataLoader(testset, batch_size=128, shuffle=False)

# 定义含空洞卷积的CNN模型
class SimpleCNNWithDilation(nn.Module):
    def __init__(self):
        super(SimpleCNNWithDilation, self).__init__()
        # 第一层：普通3×3卷积，捕捉基础特征
        self.conv1 = nn.Conv2d(3, 16, kernel_size=3, padding=1)
        # 第二层：空洞卷积，dilation=2，感受野扩大（等效5×5普通卷积感受野）
        self.conv2 = nn.Conv2d(16, 32, kernel_size=3, padding=2, dilation=2)
        # 第三层：普通3×3卷积，恢复特征对齐
        self.conv3 = nn.Conv2d(32, 64, kernel_size=3, padding=1)

        self.pool = nn.MaxPool2d(2, 2)  # 池化层
        self.relu = nn.ReLU()

        # 全连接层，根据CIFAR-10尺寸计算：32×32→池化后16×16→...→最终特征维度需匹配
        self.fc1 = nn.Linear(64 * 8 * 8, 256)
        self.fc2 = nn.Linear(256, 10)

    def forward(self, x):
        # 输入: [batch, 3, 32, 32]
        x = self.conv1(x)  # [batch, 16, 32, 32]
        x = self.relu(x)
        x = self.pool(x)   # [batch, 16, 16, 16]

        x = self.conv2(x)  # [batch, 32, 16, 16]（dilation=2 + padding=2 保持尺寸）
        x = self.relu(x)
        x = self.pool(x)   # [batch, 32, 8, 8]

        x = self.conv3(x)  # [batch, 64, 8, 8]
        x = self.relu(x)

        x = x.view(-1, 64 * 8 * 8)  # 展平
        x = self.fc1(x)
        x = self.relu(x)
        x = self.fc2(x)
        return x

# 初始化模型、损失函数、优化器
device = torch.device("cuda" if torch.cuda.is_available() else "cpu")
model = SimpleCNNWithDilation().to(device)
criterion = nn.CrossEntropyLoss()
optimizer = torch.optim.Adam(model.parameters(), lr=0.001)

# 训练函数
def train(epoch):
    model.train()
    running_loss = 0.0
    for i, data in enumerate(trainloader, 0):
        inputs, labels = data[0].to(device), data[1].to(device)

        optimizer.zero_grad()

        outputs = model(inputs)
        loss = criterion(outputs, labels)
        loss.backward()
        optimizer.step()

        running_loss += loss.item()
        if i % 100 == 99:  # 每100个batch打印一次
            print(f'Epoch: {epoch + 1}, Batch: {i + 1}, Loss: {running_loss / 100:.3f}')
            running_loss = 0.0

# 测试函数
def test():
    model.eval()
    correct = 0
    total = 0
    with torch.no_grad():
        for data in testloader:
            images, labels = data[0].to(device), data[1].to(device)
            outputs = model(images)
            _, predicted = torch.max(outputs.data, 1)
            total += labels.size(0)
            correct += (predicted == labels).sum().item()
    print(f'Accuracy on test set: {100 * correct / total:.2f}%')

# 训练&测试流程
for epoch in range(5):  # 简单跑5个epoch示例
    train(epoch)
    test()

小结

• 不同的设计适配不同的任务：同样是不同尺度信息捕捉，对目标检测有效，但图像分类无效
• 理解模块和类的参数本身的能力，才能减少盲目尝试的可能，更好地搭积木

作业

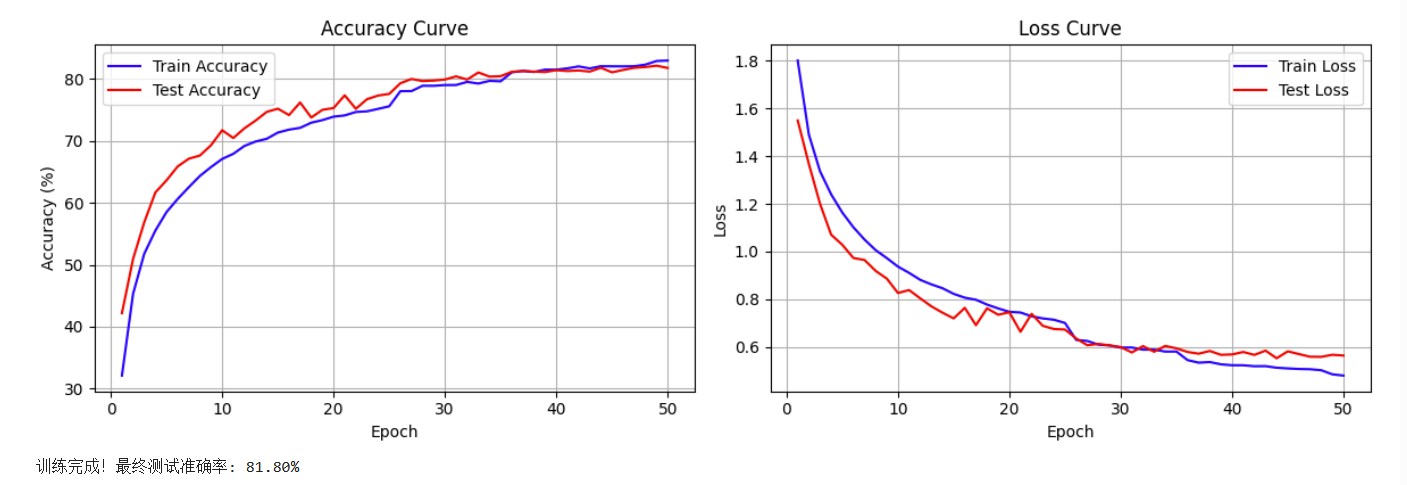

Inception 架构

复用之前的代码（数据预处理与加载、训练）+ 今日的InceptionNet架构

import torch
import torch.nn as nn
import torch.optim as optim
from torchvision import datasets, transforms
from torch.utils.data import DataLoader
import matplotlib.pyplot as plt

# 检查GPU是否可用
device = torch.device("cuda" if torch.cuda.is_available() else "cpu")
print(f"使用设备: {device}")

# 数据预处理（与原代码一致）
train_transform = transforms.Compose([
    transforms.RandomCrop(32, padding=4),
    transforms.RandomHorizontalFlip(),
    transforms.ColorJitter(brightness=0.2, contrast=0.2, saturation=0.2, hue=0.1),
    transforms.RandomRotation(15),
    transforms.ToTensor(),
    transforms.Normalize((0.4914, 0.4822, 0.4465), (0.2023, 0.1994, 0.2010))
])

test_transform = transforms.Compose([
    transforms.ToTensor(),
    transforms.Normalize((0.4914, 0.4822, 0.4465), (0.2023, 0.1994, 0.2010))
])

# 加载数据集（与原代码一致）
train_dataset = datasets.CIFAR10(root='./data', train=True, download=True, transform=train_transform)
test_dataset = datasets.CIFAR10(root='./data', train=False, transform=test_transform)
train_loader = DataLoader(train_dataset, batch_size=64, shuffle=True)
test_loader = DataLoader(test_dataset, batch_size=64, shuffle=False)

# 训练
def train(model, train_loader, test_loader, criterion, optimizer, scheduler, device, epochs):
    model.train()
    all_iter_losses = []
    iter_indices = []
    train_acc_history = []
    test_acc_history = []
    train_loss_history = []
    test_loss_history = []

    for epoch in range(epochs):
        running_loss = 0.0
        correct = 0
        total = 0

        for batch_idx, (data, target) in enumerate(train_loader):
            data, target = data.to(device), target.to(device)
            optimizer.zero_grad()
            output = model(data)
            loss = criterion(output, target)
            loss.backward()
            optimizer.step()

            iter_loss = loss.item()
            all_iter_losses.append(iter_loss)
            iter_indices.append(epoch * len(train_loader) + batch_idx + 1)

            running_loss += iter_loss
            _, predicted = output.max(1)
            total += target.size(0)
            correct += predicted.eq(target).sum().item()

            if (batch_idx + 1) % 100 == 0:
                print(f'Epoch: {epoch+1}/{epochs} | Batch: {batch_idx+1}/{len(train_loader)} '
                      f'| 单Batch损失: {iter_loss:.4f} | 累计平均损失: {running_loss/(batch_idx+1):.4f}')

        epoch_train_loss = running_loss / len(train_loader)
        epoch_train_acc = 100. * correct / total
        train_acc_history.append(epoch_train_acc)
        train_loss_history.append(epoch_train_loss)

        # 测试阶段
        model.eval()
        test_loss = 0
        correct_test = 0
        total_test = 0

        with torch.no_grad():
            for data, target in test_loader:
                data, target = data.to(device), target.to(device)
                output = model(data)
                test_loss += criterion(output, target).item()
                _, predicted = output.max(1)
                total_test += target.size(0)
                correct_test += predicted.eq(target).sum().item()

        epoch_test_loss = test_loss / len(test_loader)
        epoch_test_acc = 100. * correct_test / total_test
        test_acc_history.append(epoch_test_acc)
        test_loss_history.append(epoch_test_loss)

        scheduler.step(epoch_test_loss)

        print(f'Epoch {epoch+1}/{epochs} 完成 | 训练准确率: {epoch_train_acc:.2f}% | 测试准确率: {epoch_test_acc:.2f}%')

    plot_iter_losses(all_iter_losses, iter_indices)
    plot_epoch_metrics(train_acc_history, test_acc_history, train_loss_history, test_loss_history)

    return epoch_test_acc

# 绘图函数
def plot_iter_losses(losses, indices):
    plt.figure(figsize=(10, 4))
    plt.plot(indices, losses, 'b-', alpha=0.7, label='Iteration Loss')
    plt.xlabel('Iteration')
    plt.ylabel('Loss')
    plt.title('The Loss of Each Iteration')
    plt.legend()
    plt.grid(True)
    plt.tight_layout()
    plt.show()

# 7. 绘制每个 epoch 的准确率和损失曲线
def plot_epoch_metrics(train_acc, test_acc, train_loss, test_loss):
    epochs = range(1, len(train_acc) + 1)

    plt.figure(figsize=(12, 4))

    # 绘制准确率曲线
    plt.subplot(1, 2, 1)
    plt.plot(epochs, train_acc, 'b-', label='Train Accuracy')
    plt.plot(epochs, test_acc, 'r-', label='Test Accuracy')
    plt.xlabel('Epoch')
    plt.ylabel('Accuracy (%)')
    plt.title('Accuracy Curve')
    plt.legend()
    plt.grid(True)

    # 绘制损失曲线
    plt.subplot(1, 2, 2)
    plt.plot(epochs, train_loss, 'b-', label='Train Loss')
    plt.plot(epochs, test_loss, 'r-', label='Test Loss')
    plt.xlabel('Epoch')
    plt.ylabel('Loss')
    plt.title('Loss Curve')
    plt.legend()
    plt.grid(True)

    plt.tight_layout()
    plt.show()

# 执行训练

model = InceptionNet().to(device)
criterion = nn.CrossEntropyLoss()
optimizer = optim.Adam(model.parameters(), lr=0.001)
scheduler = optim.lr_scheduler.ReduceLROnPlateau(optimizer, mode='min', patience=3, factor=0.5)

epochs = 50
print("开始使用带CBAM的CNN训练模型...")
final_accuracy = train(model, train_loader, test_loader, criterion, optimizer, scheduler, device, epochs)
print(f"训练完成！最终测试准确率: {final_accuracy:.2f}%")

# # 保存模型
# torch.save(model.state_dict(), 'cifar10_cbam_cnn_model.pth')
# print("模型已保存为: cifar10_cbam_cnn_model.pth")

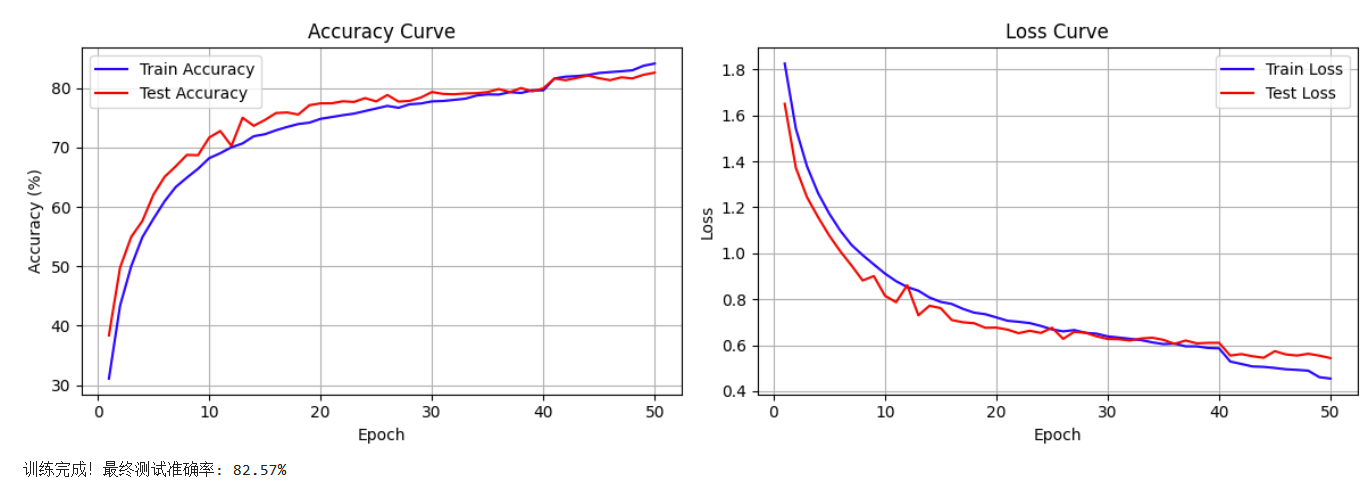

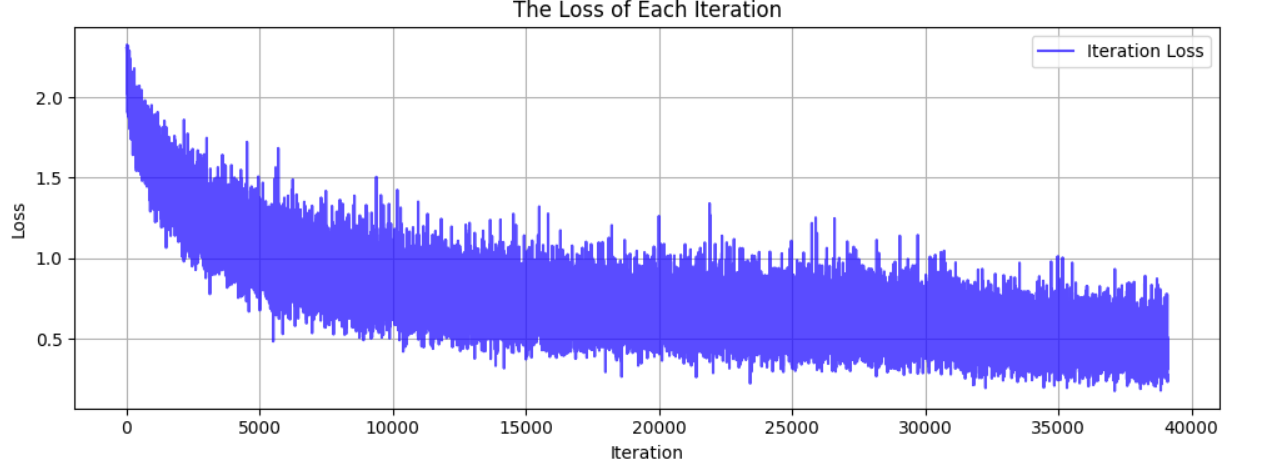

结果如下：

消融实验

消融实验的核心思想：有意识地“移除”或“替换”模型的某一部分，然后观察性能的变化。

Inception + CBAM

复用之前定义的CBAM

# 定义通道注意力
class ChannelAttention(nn.Module):
    def __init__(self, in_channels, ratio=16):
        """
        通道注意力机制初始化
        参数:
            in_channels: 输入特征图的通道数
            ratio: 降维比例，用于减少参数量，默认为16
        """
        super().__init__()
        # 全局平均池化，将每个通道的特征图压缩为1x1，保留通道间的平均值信息
        self.avg_pool = nn.AdaptiveAvgPool2d(1)
        # 全局最大池化，将每个通道的特征图压缩为1x1，保留通道间的最显著特征
        self.max_pool = nn.AdaptiveMaxPool2d(1)
        # 共享全连接层，用于学习通道间的关系
        # 先降维（除以ratio），再通过ReLU激活，最后升维回原始通道数
        self.fc = nn.Sequential(
            nn.Linear(in_channels, in_channels // ratio, bias=False),  # 降维层
            nn.ReLU(),  # 非线性激活函数
            nn.Linear(in_channels // ratio, in_channels, bias=False)   # 升维层
        )
        # Sigmoid函数将输出映射到0-1之间，作为各通道的权重
        self.sigmoid = nn.Sigmoid()

    def forward(self, x):
        """
        前向传播函数
        参数:
            x: 输入特征图，形状为 [batch_size, channels, height, width]
        返回:
            调整后的特征图，通道权重已应用
        """
        # 获取输入特征图的维度信息，这是一种元组的解包写法
        b, c, h, w = x.shape
        # 对平均池化结果进行处理：展平后通过全连接网络
        avg_out = self.fc(self.avg_pool(x).view(b, c))
        # 对最大池化结果进行处理：展平后通过全连接网络
        max_out = self.fc(self.max_pool(x).view(b, c))
        # 将平均池化和最大池化的结果相加并通过sigmoid函数得到通道权重
        attention = self.sigmoid(avg_out + max_out).view(b, c, 1, 1)
        # 将注意力权重与原始特征相乘，增强重要通道，抑制不重要通道
        return x * attention #这个运算是pytorch的广播机制

## 空间注意力模块
class SpatialAttention(nn.Module):
    def __init__(self, kernel_size=7):
        super().__init__()
        self.conv = nn.Conv2d(2, 1, kernel_size, padding=kernel_size//2, bias=False)
        self.sigmoid = nn.Sigmoid()

    def forward(self, x):
        # 通道维度池化
        avg_out = torch.mean(x, dim=1, keepdim=True)  # 平均池化：(B,1,H,W)
        max_out, _ = torch.max(x, dim=1, keepdim=True)  # 最大池化：(B,1,H,W)
        pool_out = torch.cat([avg_out, max_out], dim=1)  # 拼接：(B,2,H,W)
        attention = self.conv(pool_out)  # 卷积提取空间特征
        return x * self.sigmoid(attention)  # 特征与空间权重相乘

## CBAM模块
class CBAM(nn.Module):
    def __init__(self, in_channels, ratio=16, kernel_size=7):
        super().__init__()
        self.channel_attn = ChannelAttention(in_channels, ratio)
        self.spatial_attn = SpatialAttention(kernel_size)

    def forward(self, x):
        x = self.channel_attn(x)
        x = self.spatial_attn(x)
        return x

并修改InceptionNet架构，在每一个Inception模块后加入CBAM:

# 定义InceptionNet网络
class InceptionNet(nn.Module):
    def __init__(self, num_classes=10):
        super(InceptionNet, self).__init__()
        # 初始卷积层：快速下采样，提取低级特征（边缘、纹理）
        self.conv1 = nn.Sequential(
            nn.Conv2d(3, 64, kernel_size=7, stride=2, padding=3),
            nn.ReLU(),
            nn.MaxPool2d(kernel_size=3, stride=2, padding=1)
        ) # [batch, 3, H, W] -> [batch, 64, H/4, W/4]

        # Inception 模块堆叠
        self.inception1 = Inception(64) # 64 -> 256，中级多尺度特征
        self.cbam1 = CBAM(256) # 加入CBAM
        self.inception2 = Inception(256) # 256 -> 256，高级多尺度特征
        self.cbam2 = CBAM(256) # 加入CBAM

        # 分类
        self.avgpool = nn.AdaptiveAvgPool2d((1, 1)) # 全局平均池化
        self.fc = nn.Linear(256, num_classes) # 全连接

    def forward(self, x):
        x = self.conv1(x)

        x = self.inception1(x)
        x = self.cbam1(x) # 增强中级特征

        x = self.inception2(x)
        x = self.cbam2(x) # 增强高级特征

        x = self.avgpool(x)
        x = torch.flatten(x, 1)
        x = self.fc(x)
        return x

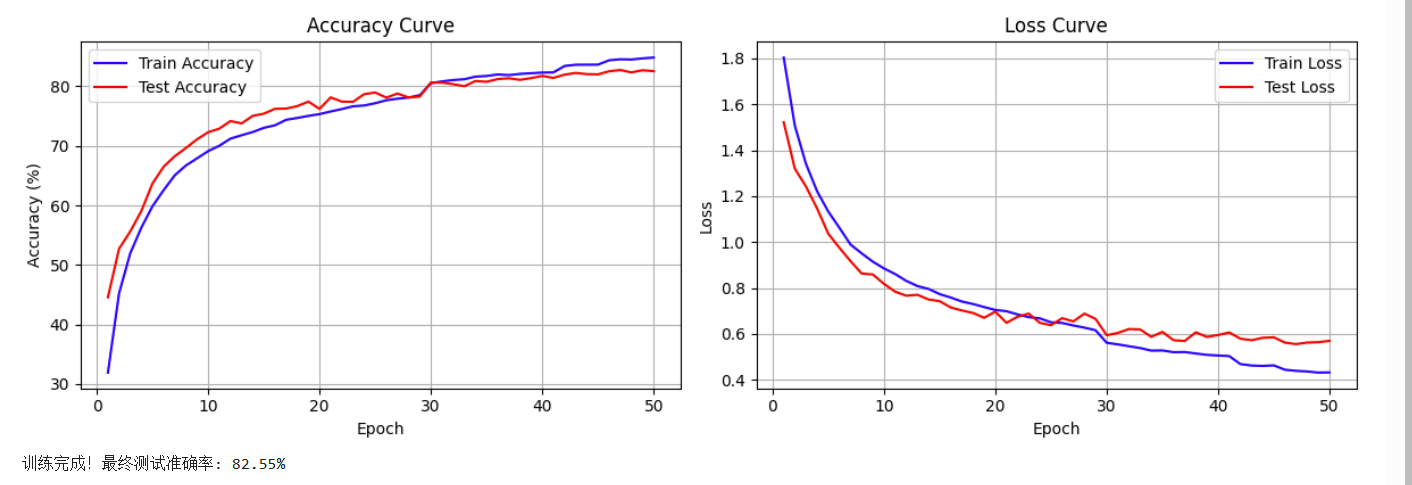

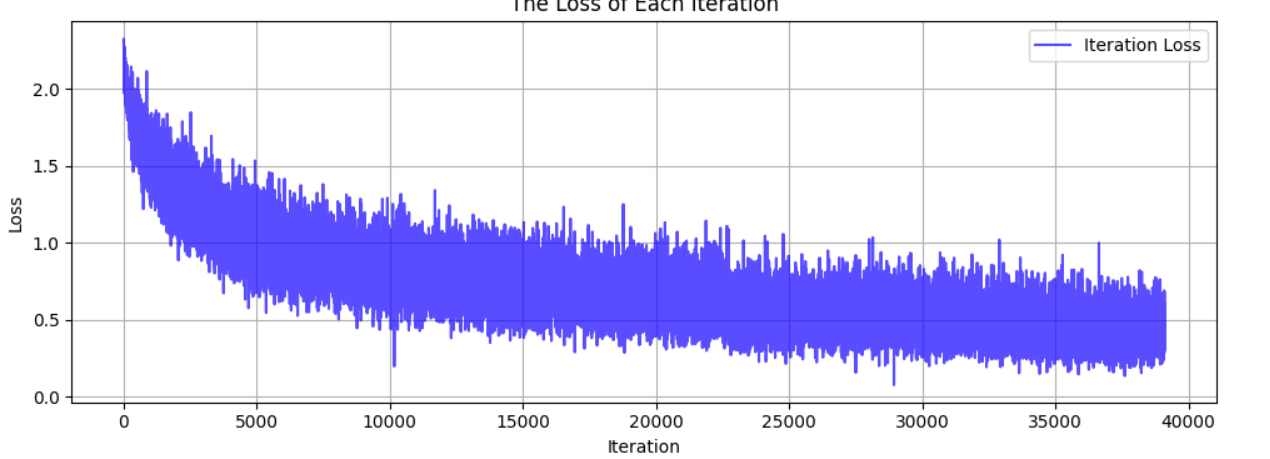

结果如下：

Inception + 残差连接

将残差连接加入InceptionNet 架构：

# 残差连接的Inception
class InceptionNet(nn.Module):
    def __init__(self, num_classes=10):
        super(InceptionNet, self).__init__()
        # 初始卷积层：快速下采样，提取低级特征（边缘、纹理）
        self.conv1 = nn.Sequential(
            nn.Conv2d(3, 64, kernel_size=7, stride=2, padding=3),
            nn.ReLU(),
            nn.MaxPool2d(kernel_size=3, stride=2, padding=1)
        ) # [batch, 3, H, W] -> [batch, 64, H/4, W/4]

        # Inception 模块堆叠
        self.inception1 = Inception(64) # 64 -> 256，中级多尺度特征
        self.inception2 = Inception(256) # 256 -> 256，高级多尺度特征

        # 用于残差连接的1x1卷积（调整通道数,保证匹配）
        self.residual_conv = nn.Conv2d(64,256,kernel_size=1,stride=1)

        # 分类
        self.avgpool = nn.AdaptiveAvgPool2d((1, 1)) # 全局平均池化
        self.fc = nn.Linear(256, num_classes) # 全连接

    def forward(self, x):
        x = self.conv1(x)

        residual = x # 保存残差连接的输入，[B,64,H/4, W/4]

        x = self.inception1(x) # [B,256,H/4, W/4]
        x = self.inception2(x) # [B,256,H/4, W/4]

        # 添加残差连接
        if residual.shape[1] != 256:  # 如果通道数不匹配，使用1x1卷积调整
            residual = self.residual_conv(residual)
        x = x + residual  # 残差连接,通道数要相同

        x = self.avgpool(x)
        x = torch.flatten(x, 1)
        x = self.fc(x)
        return x

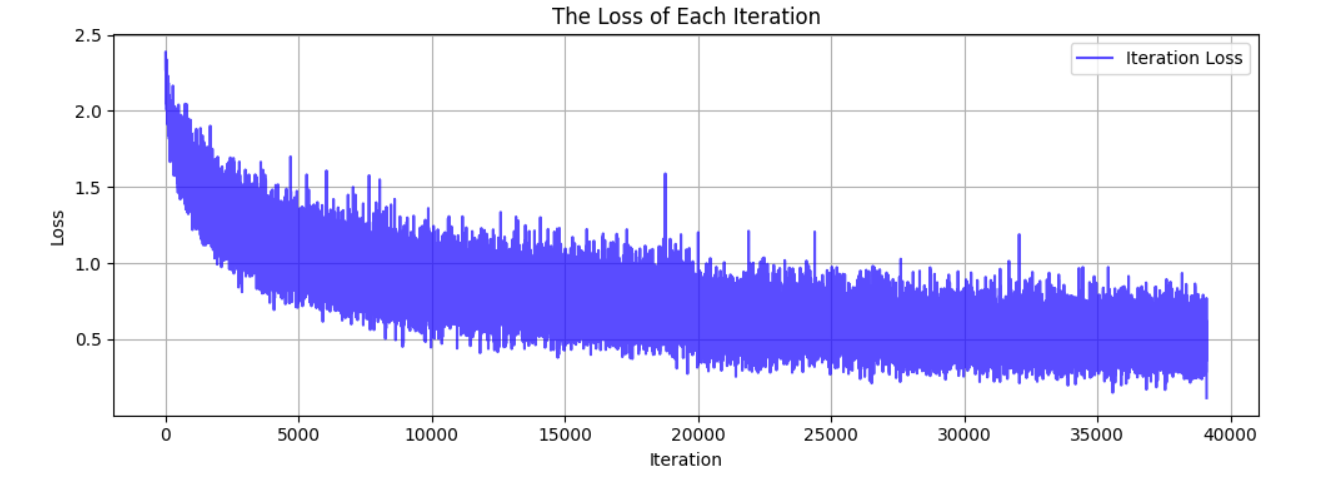

结果如下：
