【记录】LED点亮上拉电阻的选取➕PCB板打孔的孔径选取

目录

                1.LED上拉电阻选取

                2. PCB打孔的孔径选择

---

1.LED上拉电阻选取

LED点亮时的上拉电阻选取，通常需要考虑该LED的发光强度，看它是多少坎德拉，Iv参数

可以参考这个数据，单位是mcd

举例：

对于表贴的0603LED而言，一般选择4.7k的上拉电阻，对于3.3V供电时，可以得到：

因此，一般控制其电流在1mA左右即可。

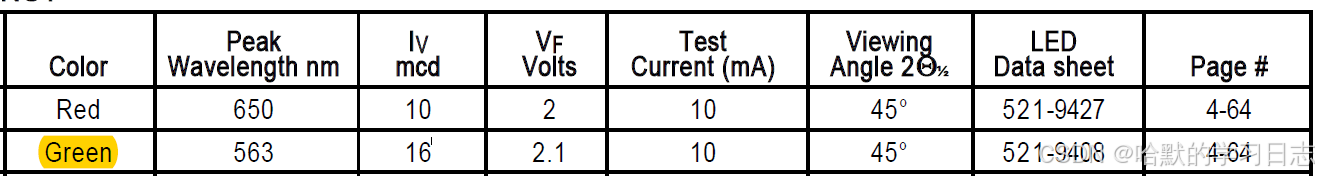

如下LED，参数可见下图：

 当选取绿色（标黄）LED时，供电电压U1为24V，此时应选取电阻方式如下：

查询电阻手册可知，与其接近的电阻值可选择33K。因此，当使用24V供电时，适配的上拉电阻大小应为33K。

在实际运用中，其实只是计算一个大概的估值，如果贴片完成后发现LED亮度较暗，可以将电阻更换为阻值更低的电阻；如果LED发光过亮则可以适当增大电阻值。

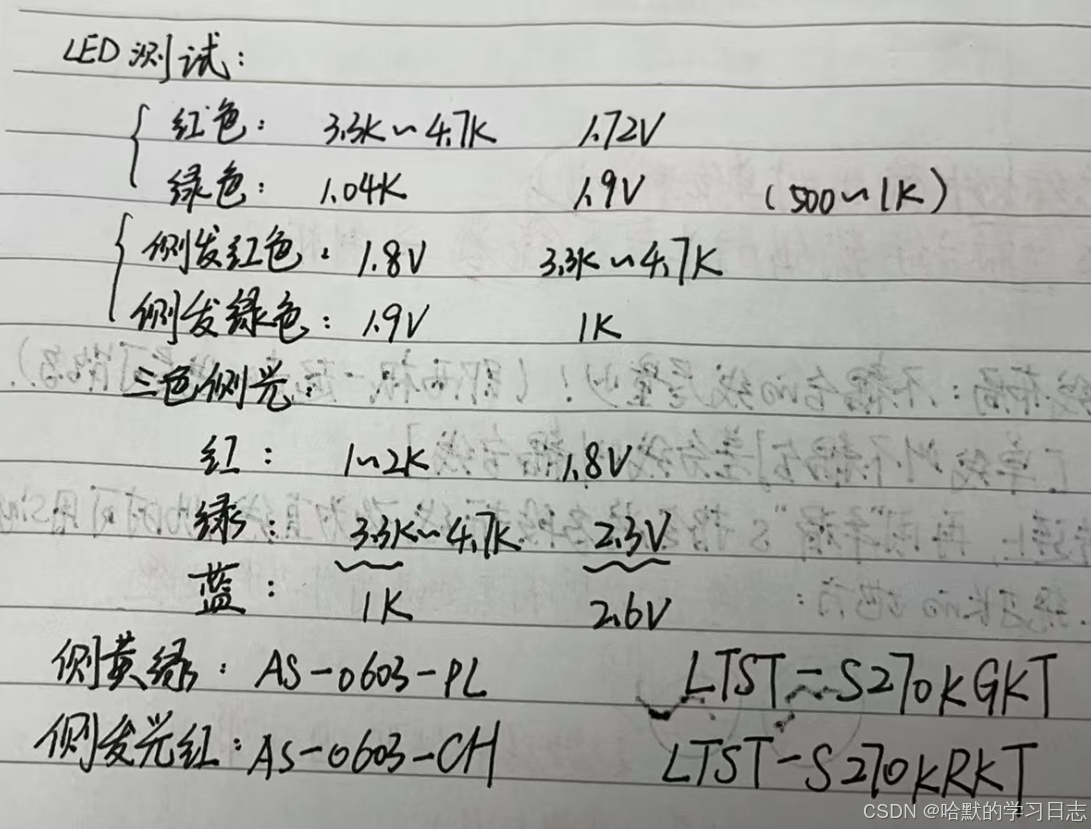

LED灯实际测试中的上拉电阻匹配总结如下：

下面是阅读其他博主的内容，进行学习一下~

1. LED灯

电源为5V，假设适用单片机引脚驱动一个压降为0.7V的LED，为加大输出引脚的驱动能力，应该使用多大的上拉电阻？

分析：LED的驱动电流一般为几毫安，最大不超过20mA。LED导通压降为0.7V（具体LED灯看具体的datasheet）。如果需要2mA的驱动电流，则上拉电阻为（5-0.7）V/2*10^3=2.15kΩ。考虑功耗和寿命问题，一般选择1-2kΩ的上拉电阻。

---

2. TTL集成电路

对于驱动TTL集成电路，上拉电阻的阻值应为1-10kΩ，不宜过大。但是对于CMOS集成电路，上拉电阻的阻值可以很大，一般不小于20kΩ，通常为100kΩ。实际上对于CMOS电路，上拉电阻的阻值为1MΩ也是可以的，但需要注意的是，上拉电阻的阻值太大，容易产生干扰，尤其是线路板的走线很长时，这种干扰更严重，这种情况下上拉电阻不宜过大，一般要小于100KΩ，有时甚至小于10kΩ。（这是为啥，有点没搞懂）

---

3. IIC的上拉电阻

上拉电阻的取值与IIC的频率有关。当工作在标准模式时，上拉电阻的典型值为10k欧姆；当工作在快速模式时，为减少时钟上升时间，上拉电阻的阻值一般为1K欧姆。电阻的大小对时序有一定影响，对信号的上升时间和下降时间也有影响。总之，一般情况下，当电压为5V时，上拉电阻的阻值一般为4.7kΩ，当电压为3.3V时，上拉电阻的阻值一般为3.3kΩ。这样可以加大驱动能力和加速边沿的翻转。
IIC上拉电阻的计算公式为
Rmin=(Vdd(min)-0.4V)/3mA
Rmax=(T/0.874)*C

Vdd(min)为工作电压的最小值；T为周期，Tmax=1us(对应标准模式，IIC工作频率为100KHz)，Tmin=0.3us(对应快速模式，IIC工作频率为400KHz；)C为总线电容。
一般来说，我们的IIC工作在标准模式，如果需要加快速度可以用SPI等其他协议了。

---


参考博客

 2. PCB打孔的孔径选择

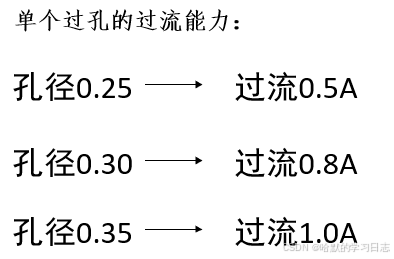

过孔的过流能力分析如下：
