【背景】今天在布PCB板时，无意发现器件有一个“ALT Symbol”的封装，后询问师傅得知，此为在制作封装时对器件的两个封装做到了一起。

        1. 单一逐个替换方法

        2. 批量替换

                2.1 首先，导出PCB对应的Placement文件

                2.2 修改Placement文件

                2.3 查找并替换（Ctrl+F）

                2.4 对Placement文件进行保存（Ctrl+S）

                2.5 保存后，导入PCB该placement文件

---

【背景】今天在布PCB板时，无意发现器件有一个“ALT Symbol”的封装，后询问师傅得知，此为在制作封装时对器件的两个封装做到了一起。

说明：0402封装可用于FPGA的pin-pin为1mm间距期间背面；

0402_BGA封装可用于FPGA的pin-pin为0.8mm间距期间背面；

1. 单一逐个替换方法：

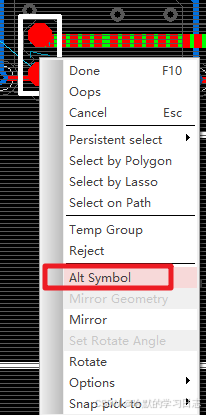

先点击移动命令Move，再点击“Alt symbol”，即可更换为0402_BGA封装。

2. 批量替换：

先导出Placement文件，再打开将需要替换的器件查找替换，保存后，删除对应的需要替换的封装器件，重新导入PCB文件该placement文件，即可。

（值得注意的是，删除那个导入后更换哪个，不删除的不会更改！！！）

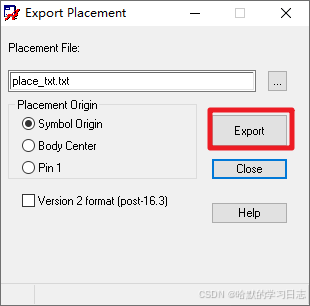

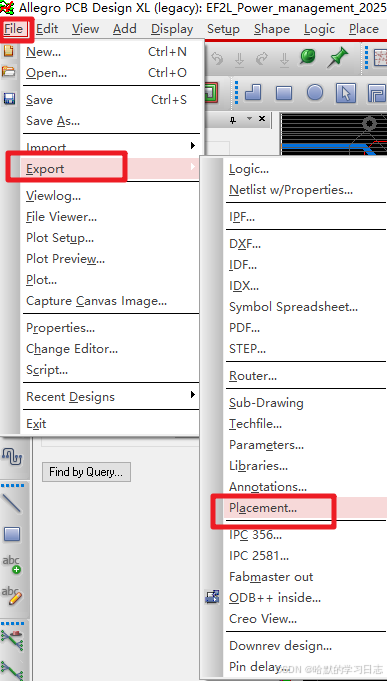

 2.1 首先，导出PCB对应的Placement文件

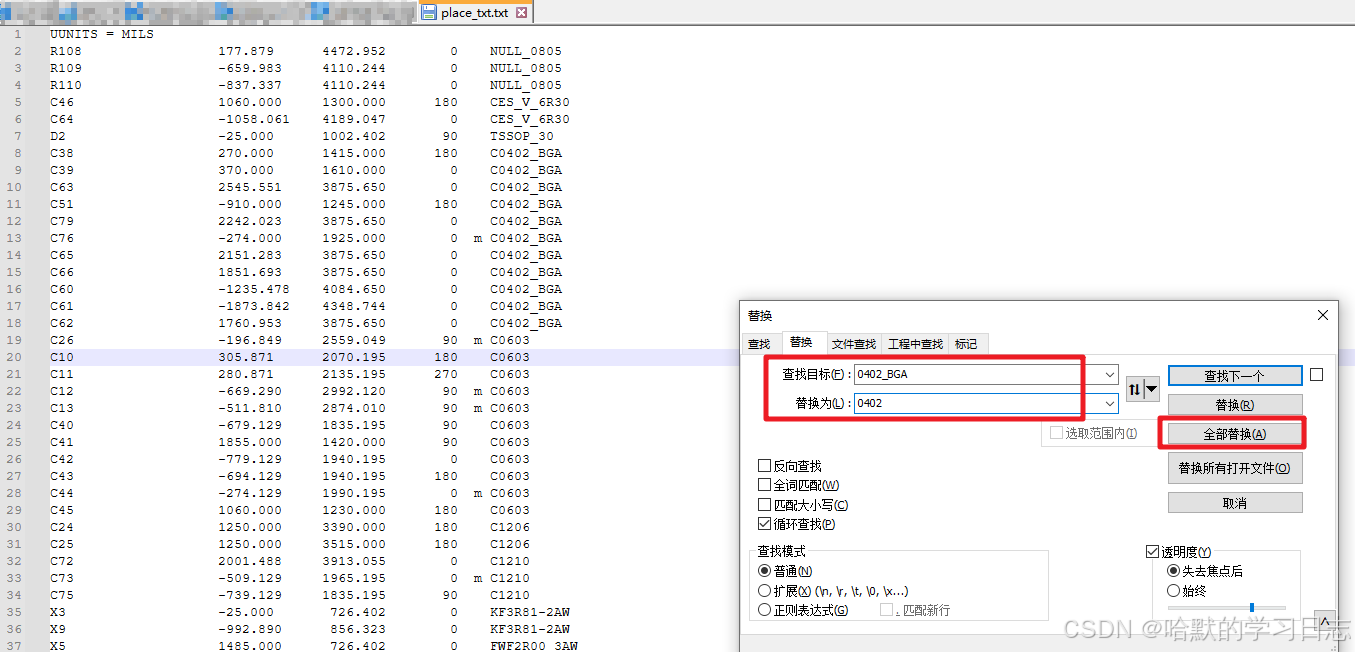

 2.2 修改Placement文件

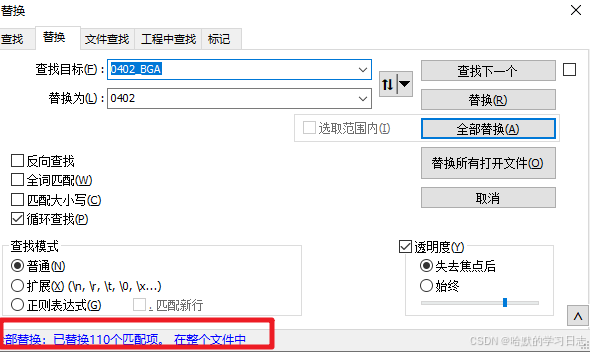

2.3 查找并替换（Ctrl+F）

2.4 对Placement文件进行保存（Ctrl+S）

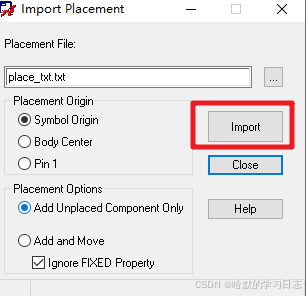

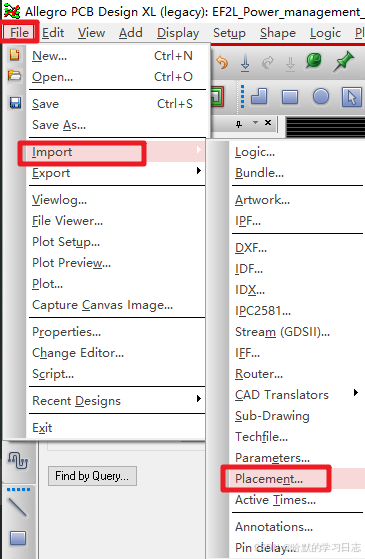

2.5 保存后，导入PCB该placement文件
